POINT D'ANCRAGE POUR SOUS-STRUCTURES EN BOIS, BÉTON OU ACIER
AOS01 + TOWER | TOWER A2

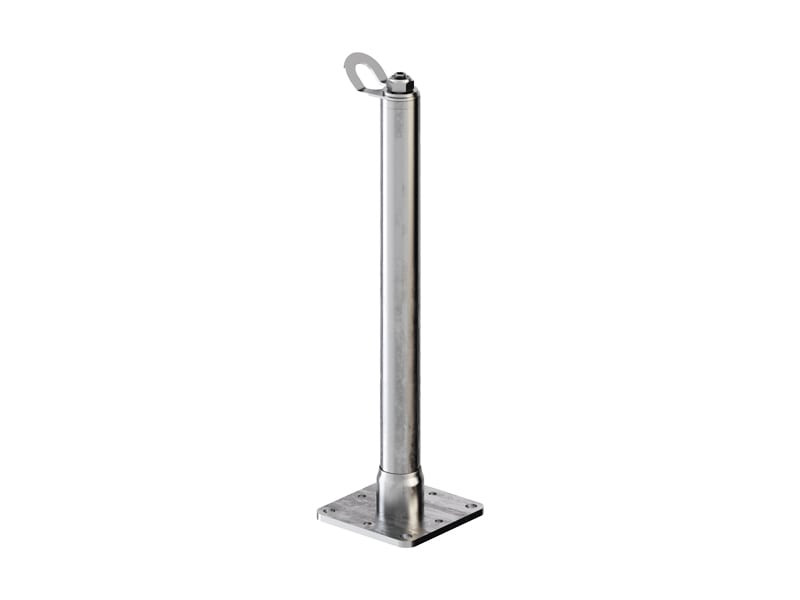

Les supports TOWER et TOWER A2 sont combinés avec l’œillet AOS01 dans la création d’un point d’ancrage. Les supports sont cylindriques et de taille réduite, pour minimiser l’impact visuel sur la toiture, et sont des dispositifs à déformation contrôlée, pour limiter le transfert de la charge à la structure.
AOS et TOWER/TOWER A2, système d’ancrage pour différentes sous-structures.

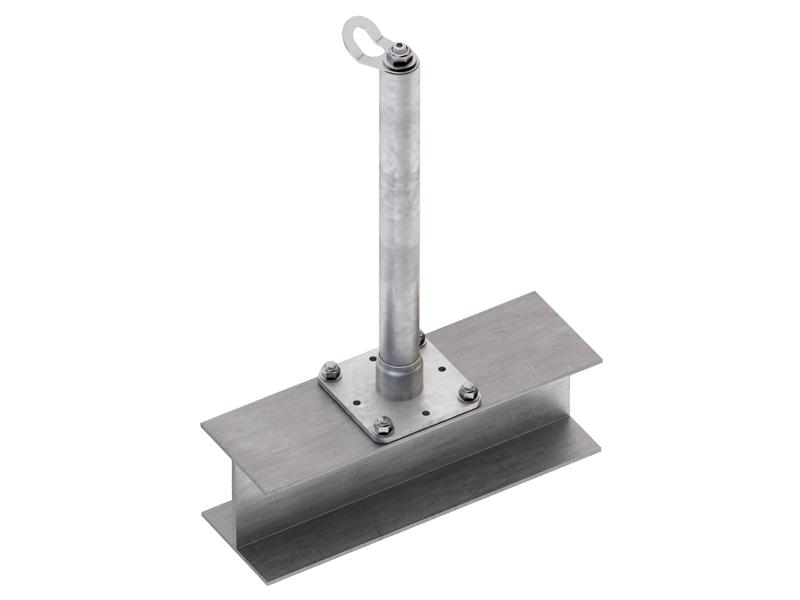

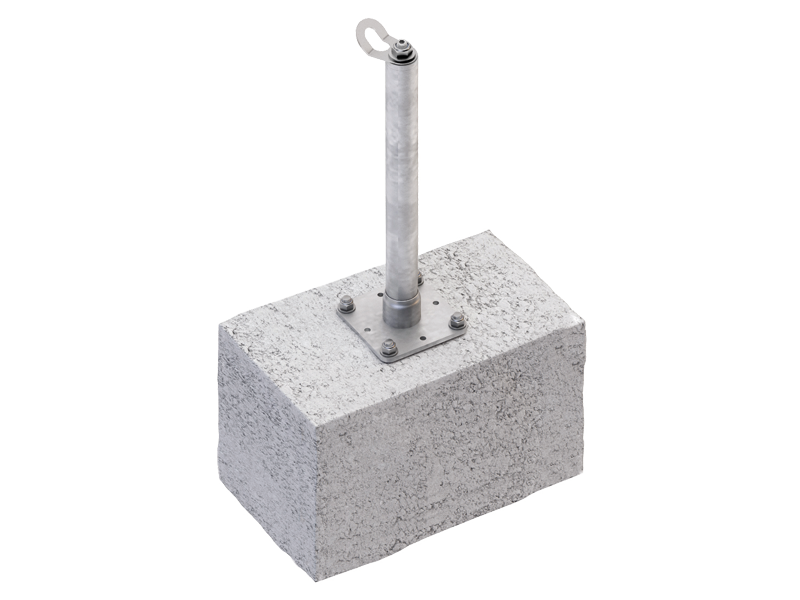

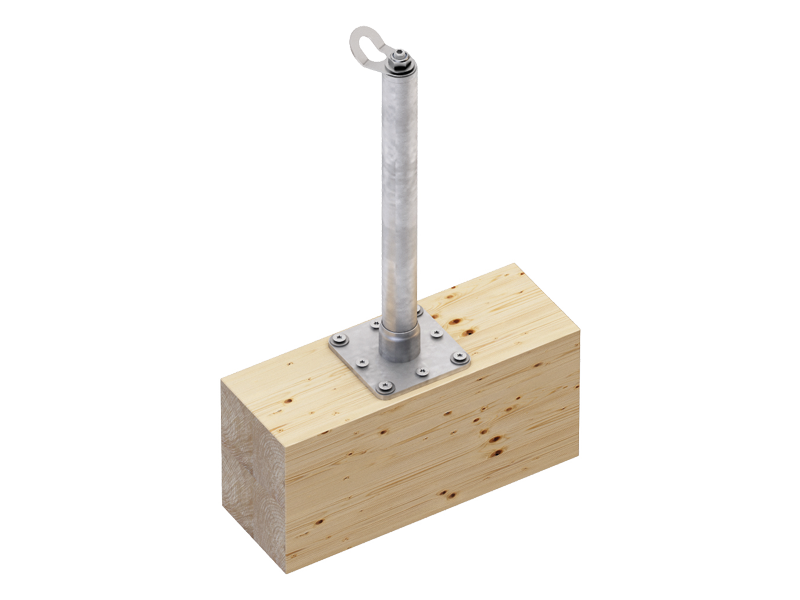

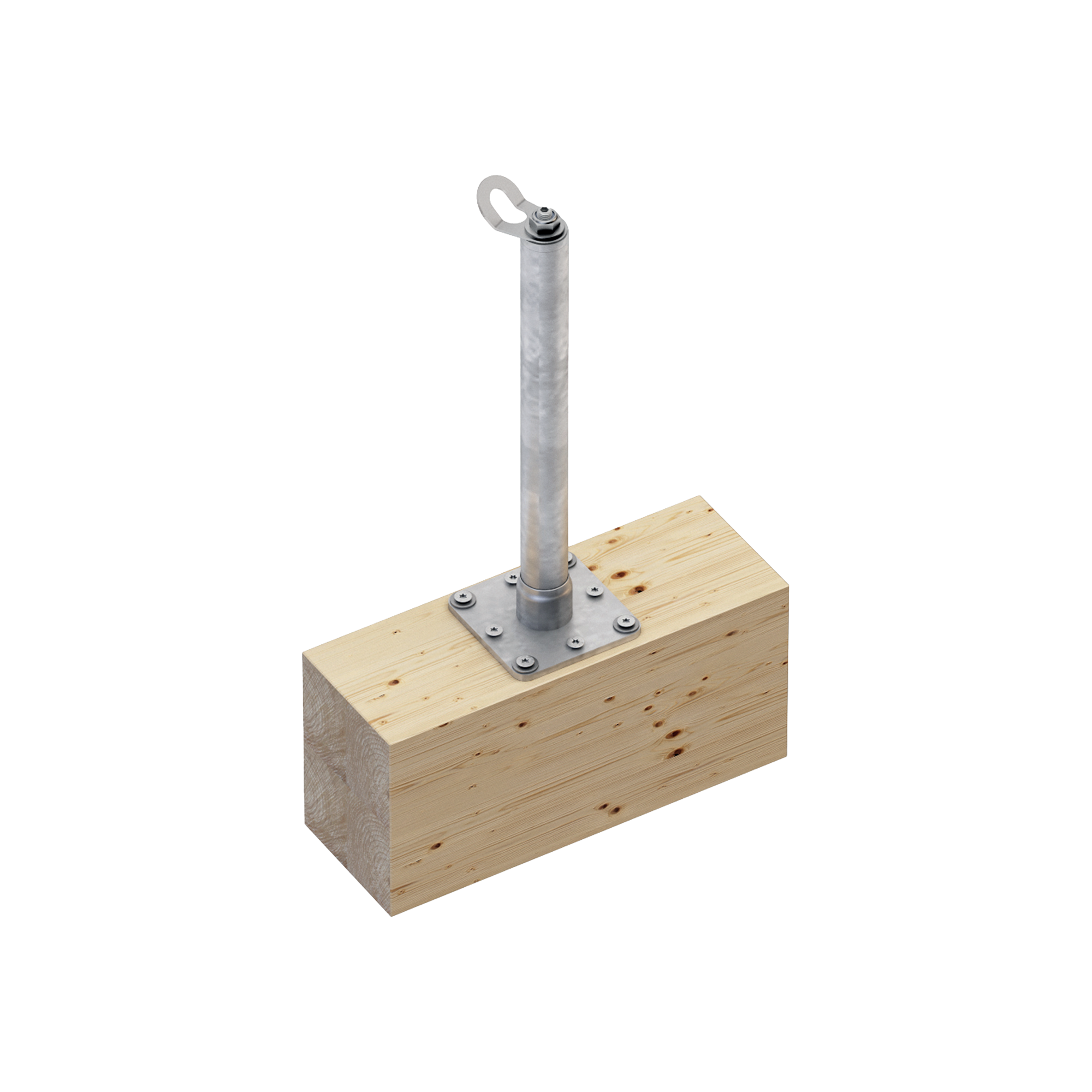

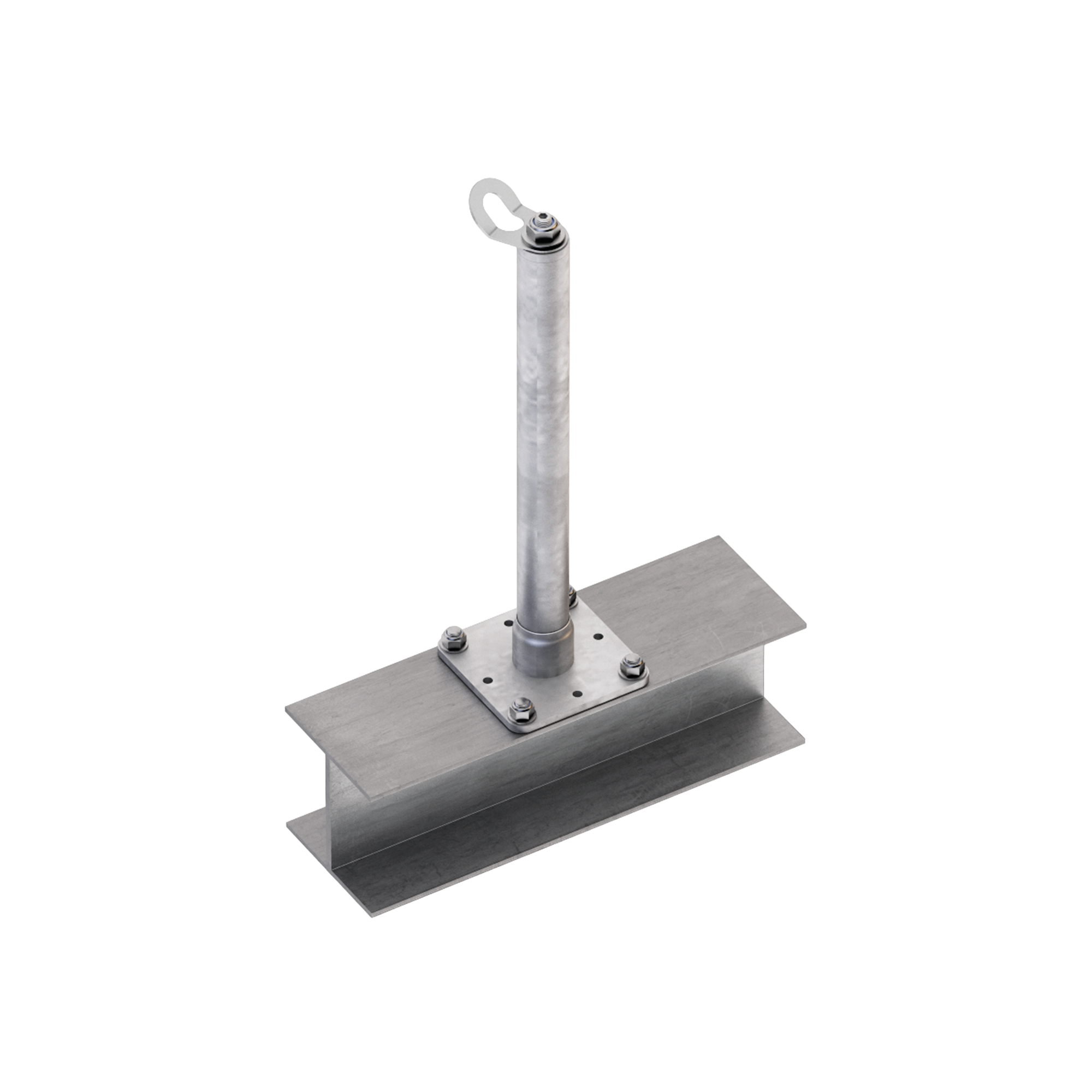

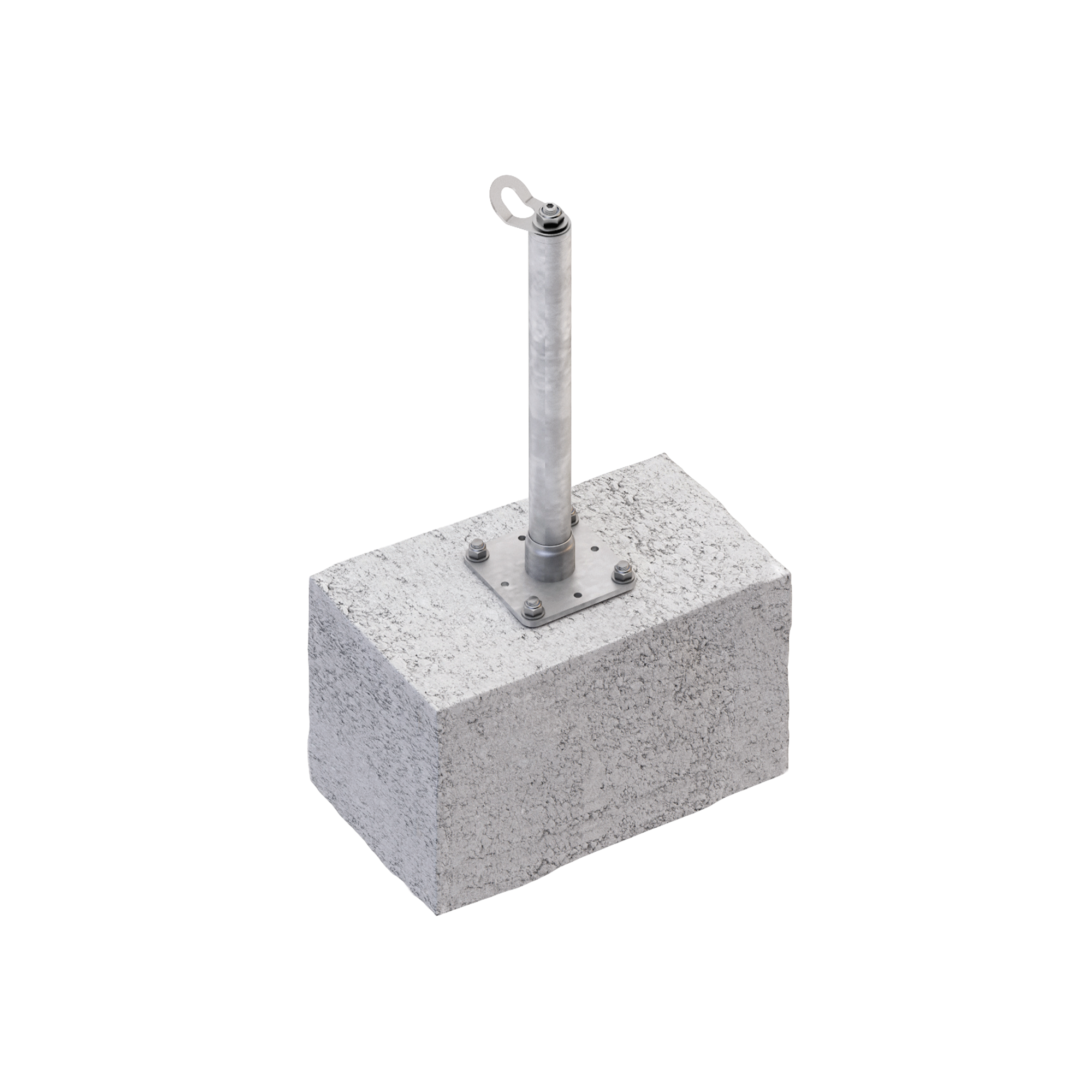

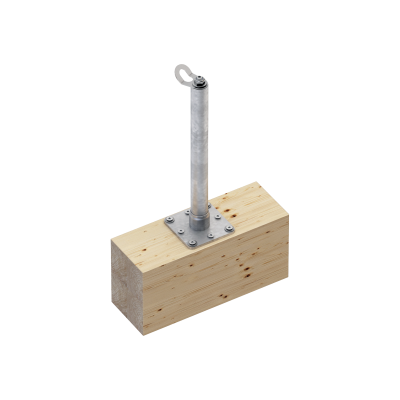

Le support pour point d’ancrage AOS01 peut être installé sur bois, béton et acier, et supporte aussi bien les sollicitations dans le plan (360°), que les forces d'extraction. Hauteur du support comprise entre 300 et 600 mm pour s'adapter aux différentes épaisseurs des toitures.
Il est conçu pour l'application sur toitures planes, inclinées et plafonds.
Documentation
Fiche technique
|
|
|---|---|
Déclaration de pose et inspection
|

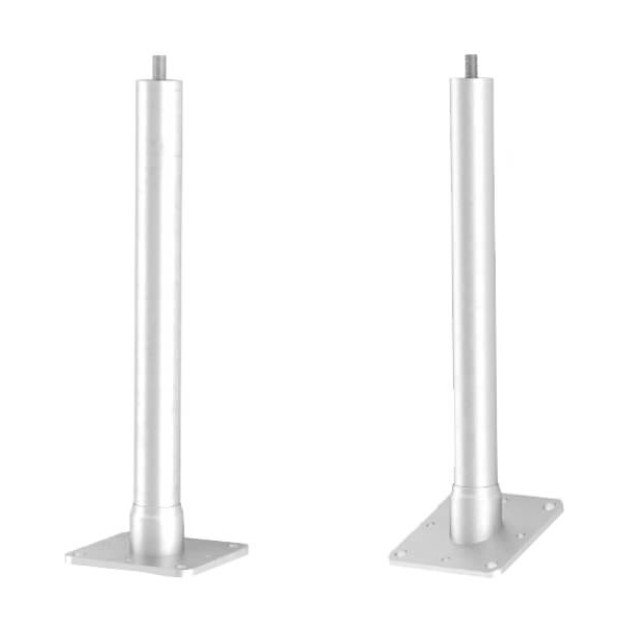

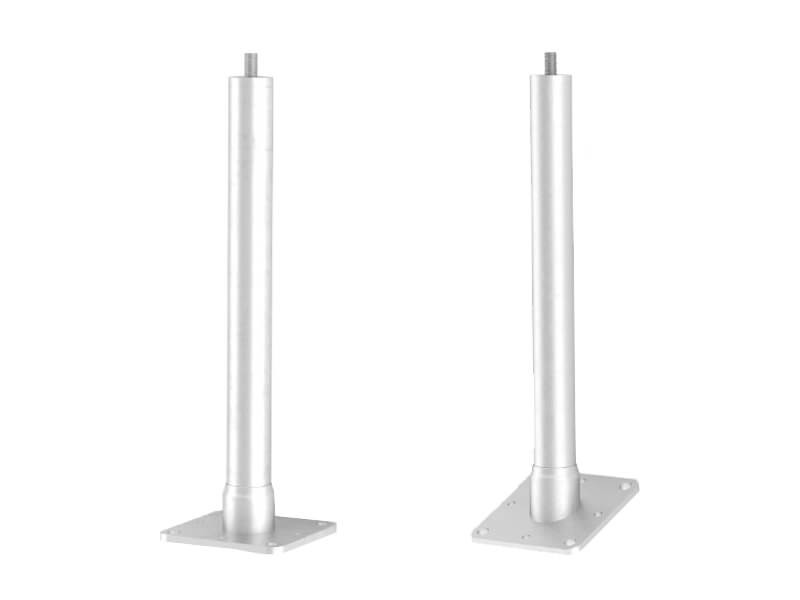

TOWER
| CODE | matériau | d₁
[mm]
|
B
[mm]
|
H
[mm]
|
L
[mm]
|
pcs. |
|---|---|---|---|---|---|---|
| TOWER300 | S235JR zinc-plated steel | 48 | 150 | 300 | 150 | 1 |
| TOWER400 | S235JR zinc-plated steel | 48 | 150 | 400 | 150 | 1 |
| TOWER500 | S235JR zinc-plated steel | 48 | 150 | 500 | 150 | 1 |
| TOWER600 | S235JR zinc-plated steel | 48 | 150 | 600 | 150 | 1 |
| TOWER700 | S235JR zinc-plated steel | 48 | 150 | 700 | 150 | 1 |
| TOWER800 | S235JR zinc-plated steel | 48 | 150 | 800 | 150 | 1 |
| TOWER22500 | S235JR zinc-plated steel | 48 | 150 | 500 | 150 | 1 |

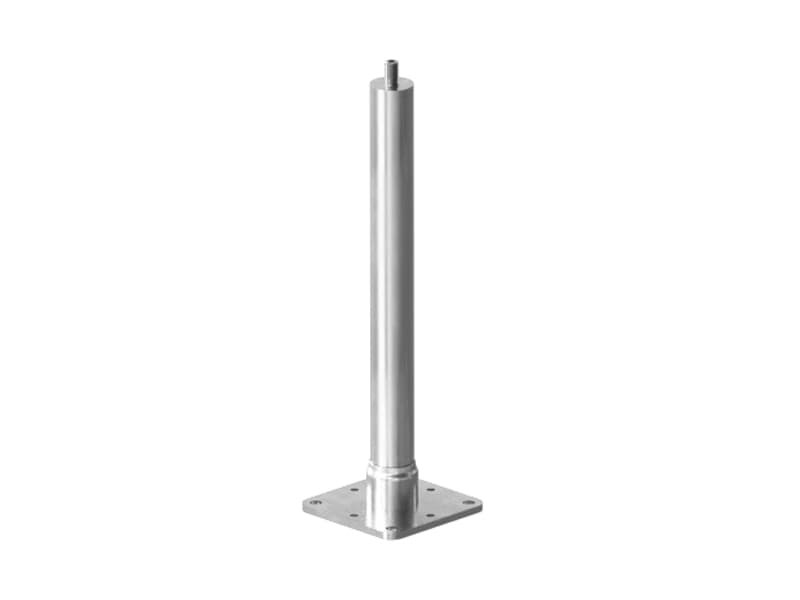

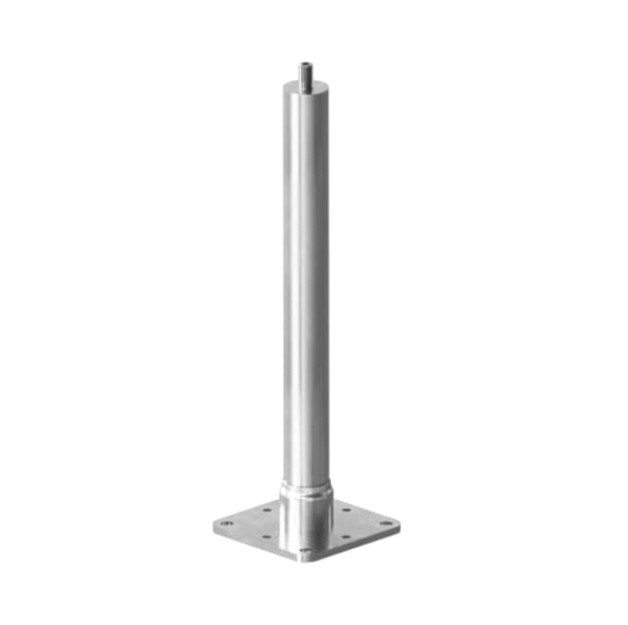

TOWER A2
| CODE | matériau | B
[mm]
|
P
[mm]
|
H
[mm]
|
pcs. |
|---|---|---|---|---|---|
| TOWERA2300 | AISI 304 stainless steel grade 1.4301 | 150 | 150 | 300 | 1 |
| TOWERA2400 | AISI 304 stainless steel grade 1.4301 | 150 | 150 | 400 | 1 |
| TOWERA2500 | AISI 304 stainless steel grade 1.4301 | 150 | 150 | 500 | 1 |

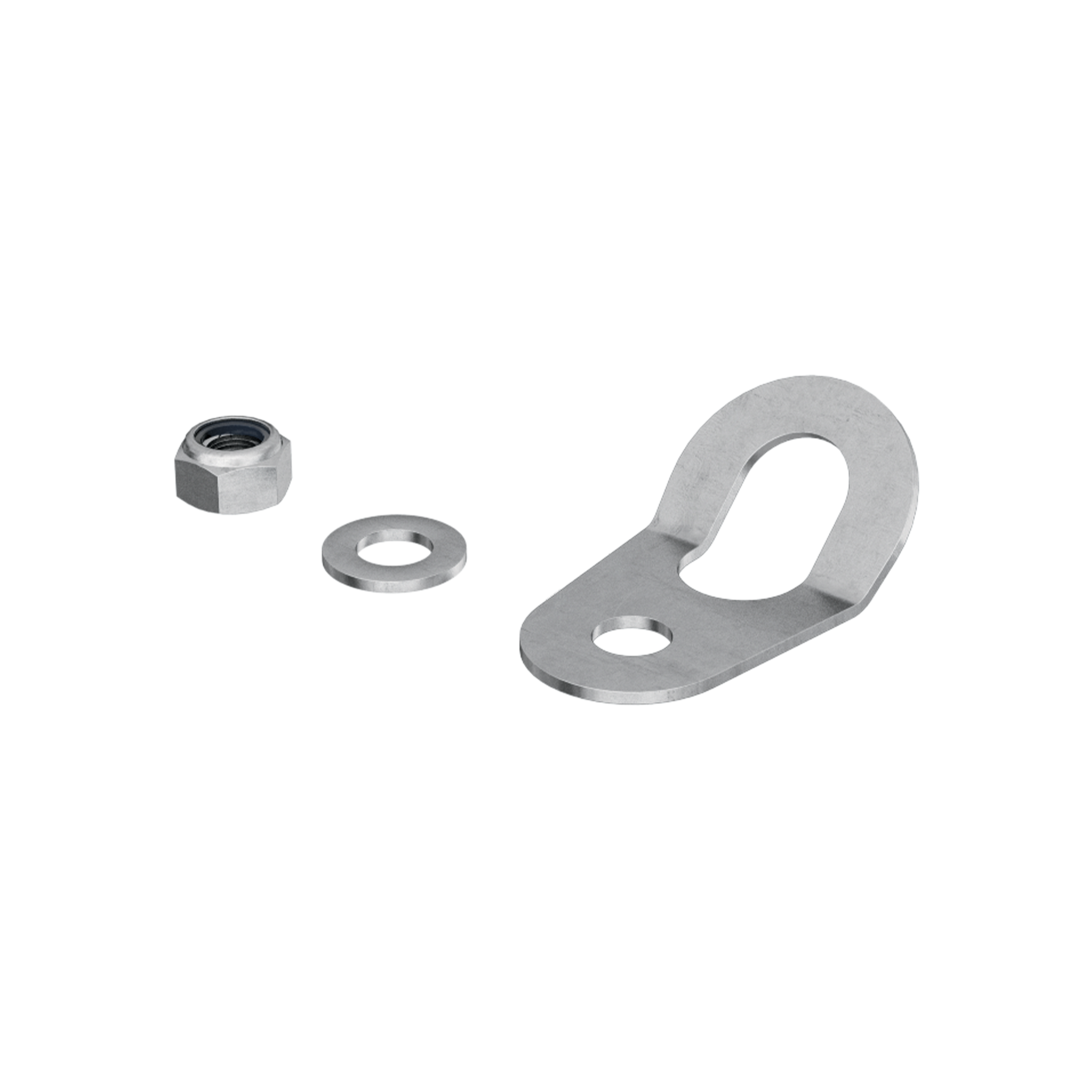

AOS01
| CODE | matériau | d₁
[mm]
|
B
[mm]
|
L
[mm]
|
pcs. | |
|---|---|---|---|---|---|---|
| AOS01 | AISI 304 stainless steel grade 1.4301 | 17 | 60 | 98 | 1 | |
| AOS01A4 | New | - | - | - | - | 1 |
Composé de
