TRASPIR METAL

BRUIT DE LA PLUIE SUR LA TOITURE : NATTES TRIDIMENSIONNELLES POUR TOITURES METALLIQUES TRASPIR METAL

La solution certifiée contre le bruit de la pluie battante sur toit en tôle et toitures métalliques

Le bruit de la pluie battante est l’un des phénomènes acoustiques les plus difficiles à maîtriser sous les toitures métalliques. Les entrepôts industriels, les auvents et les bâtiments à couverture en tôle ou en acier transmettent directement les bruits d’impact à la structure, compromettant ainsi le confort acoustique des pièces situées en dessous.
TRASPIR METAL est la natte tridimensionnelle conçue pour réduire le bruit de la pluie sur le toit. Posée sur un support continu sous la couverture métallique, elle favorise la micro-ventilation de la toiture, empêche la corrosion de la couverture métallique et prolonge la durée de vie de la structure.

Contacter l'agent

Description
Documentation
Codes et dimensions
Données Techniques
Composition
Rubriques cahier des charges
Produits connexes

Description

Composition et données techniques de la natte TRASPIR METAL

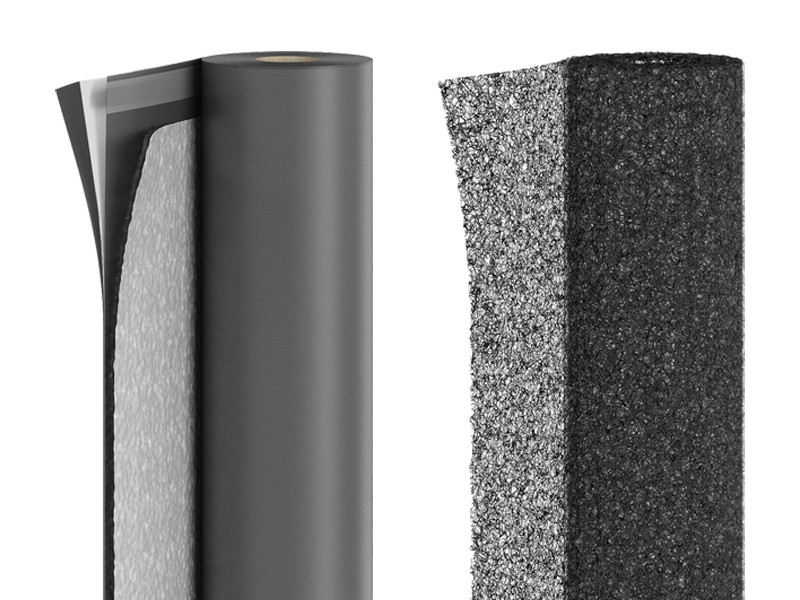

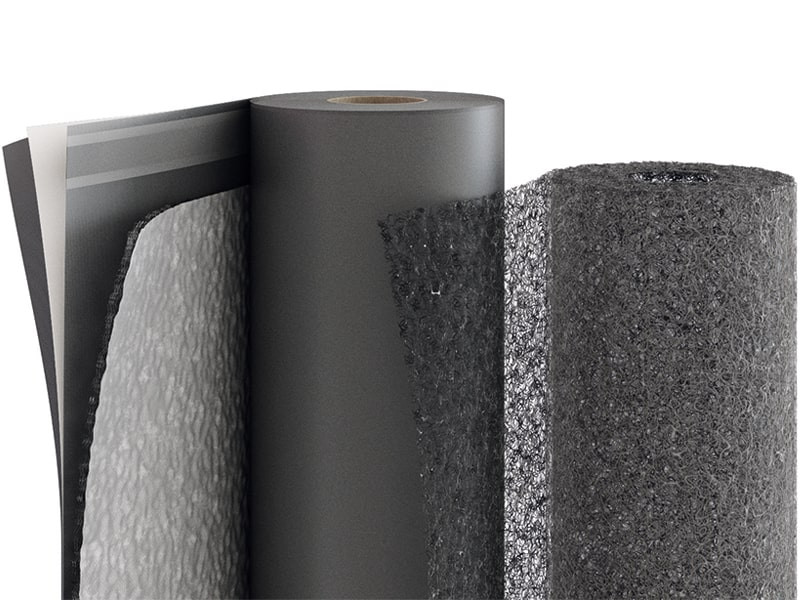

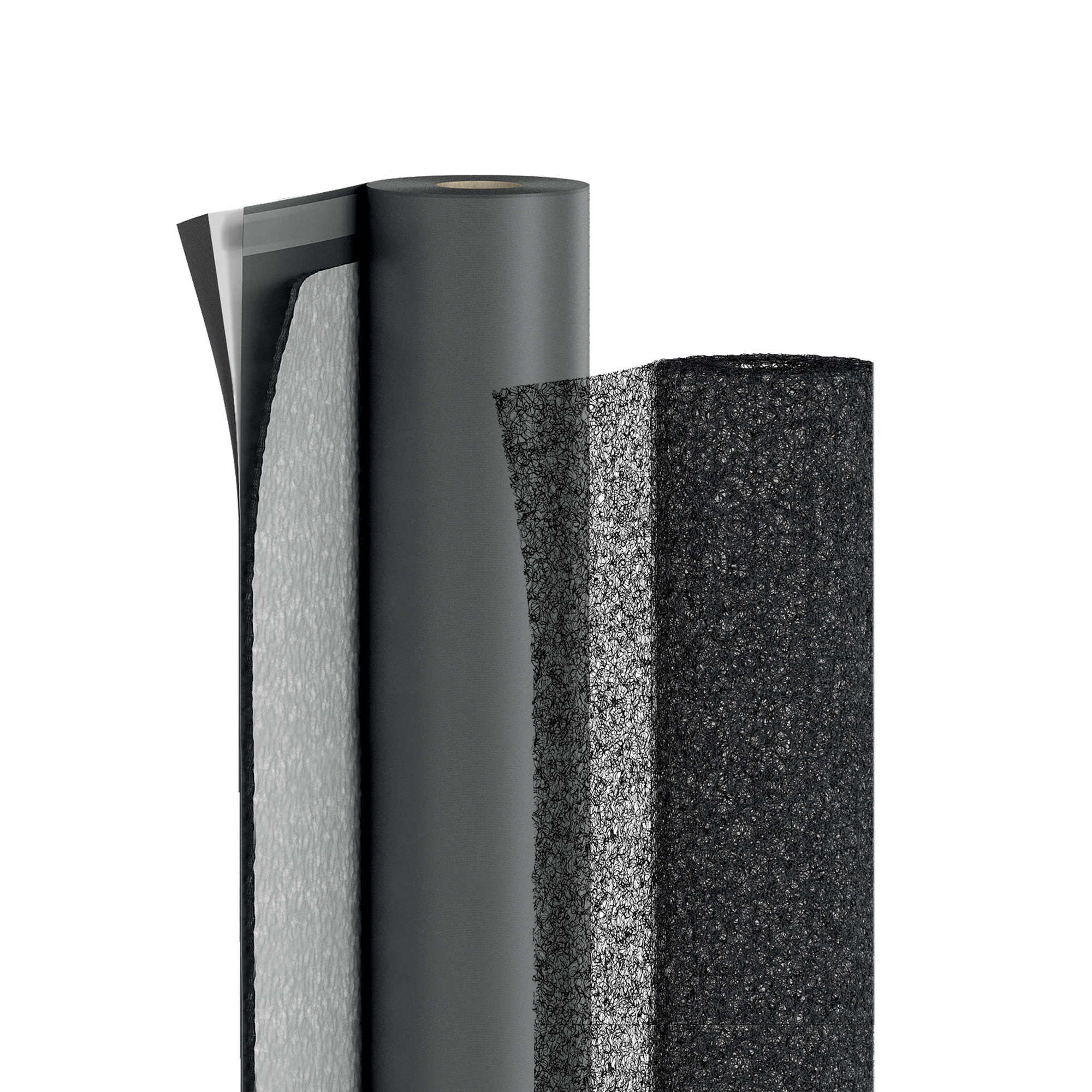

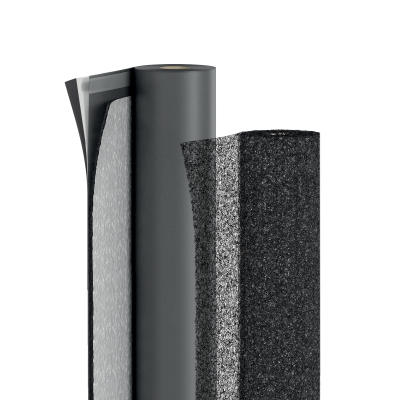

TRASPIR METAL est une membrane hautement respirante couplée à une natte tridimensionnelle et à un feutre de protection supérieur. La structure à 5 couches assure une micro-ventilation continue et une protection contre les impuretés. La gamme est disponible en deux versions : avec une membrane imperméable respirante et avec un tissu non-tissé drainant.
Caractéristiques techniques principales :
— Réduction du bruit de la pluie battante ΔLiA : env 4 dB (ISO 140-18)
— Variation du pouvoir insonorisant ΔRw : 1 dB (ISO 10140-2/ISO 717-1)
— Réduction des bruits d’impact ΔLw : 15 dB (ASTM E492)
— Épaisseur : 8 mm · Masse par unité de surface : 600 g/m²
— Résistance à la température : -40/80 °C
— Certification : EN 13859-1 · Institut Giordano

TRASPIR METAL réduit-elle le bruit de la pluie également sur des toitures existantes ?

Oui. TRASPIR METAL s’intègre aussi bien dans les nouvelles constructions que dans les travaux de rénovation d’une couverture métallique existante, sans modification structurelle de la toiture.
La natte se place entre le plan de pose et la nouvelle couverture. La pose est compatible avec les principaux systèmes de toiture métallique continue et modulaire, avec fixation par agrafeuse.

Dans quelle mesure TRASPIR METAL réduit-elle le bruit de la pluie battante ?

TRASPIR METAL réduit le niveau sonore de la pluie battante d’environ 4 dB ΔLiA (ISO 140-18), avec des valeurs testées et certifiées par l’Institut Giordano.
La mesure est effectuée conformément à la norme ISO 140-18 sur des toitures métalliques en place (et non en laboratoire), avec des données reproductibles dans les applications professionnelles.

Comment installer TRASPIR METAL sur une toiture métallique ?

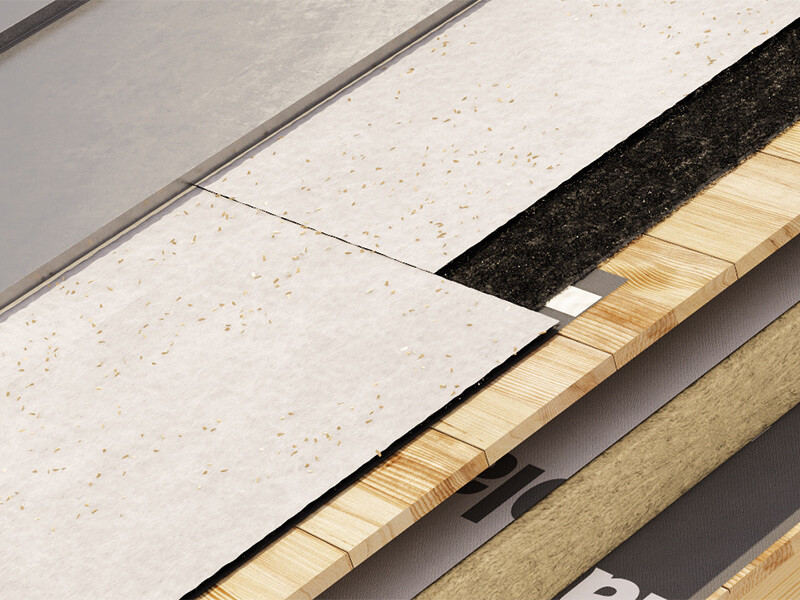

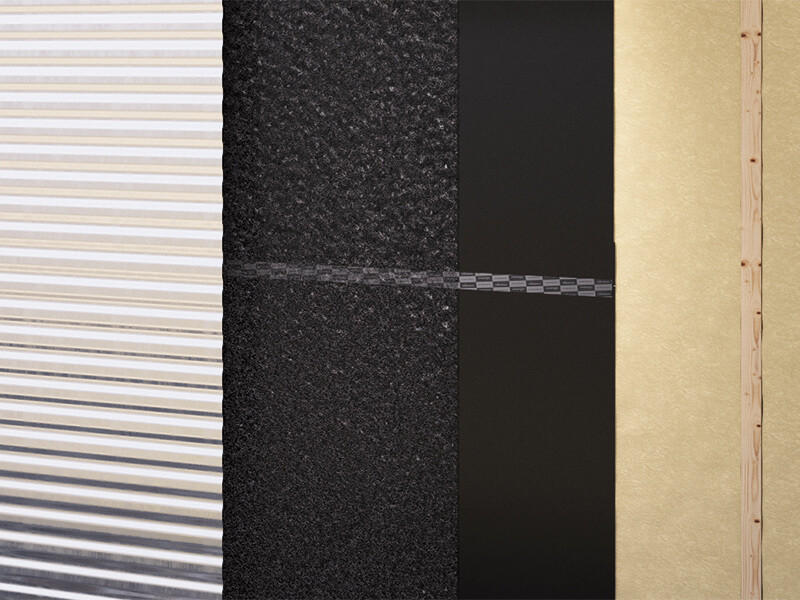

TRASPIR METAL s’installe sous la couverture métallique, sur un support continu. Le feutre supérieur protège la natte lors de la pose et facilite la praticabilité sur le chantier.
La fixation s’effectue à l’aide d’une agrafeuse. La structure tridimensionnelle conserve sa fonction de micro-ventilation même une fois la toiture achevée, avec une résistance à des températures comprises entre -40 °C et +80 °C.

TRASPIR 3D COAT TT

CODE	description	tape	H [m]	L [m]	A [m²]	H [ft]	L [ft]	A [sft]	pcs./palette
TTTMET610	TRASPIR 3D COAT TT	TT	1.35	33	44.55	4' 5 1/8''	108	480	4

3D NET

CODE	description	tape	H [m]	L [m]	A [m²]	H [ft]	L [ft]	A [sft]	pcs./palette
NET350	NET 350	-	1.25	50	62.5	4' 1 1/4''	164	673	4

Données Techniques TRASPIR 3D COAT TT

Propriété	Norme	Valeurs testées	Conversion USC
Masse par unité de surface	EN 1849-2	600 g/m²	1.97 oz/ft²
Épaisseur	EN 1849-2	8 mm	315 mil
Transmission de la vapeur d’eau (Sd)	EN 1931	0,025 m	139.86 US perm
Résistance à la traction MD/CD	EN 12311-1	300 / 225 N/50mm	34 / 26 lbf/in
Allongement MD/CD	EN 12311-1	> 35 / 50 %	-
Résistance à la déchirure au clouage MD/CD	EN 12310-1	175 / 150 N	39 / 34 lbf
Imperméabilité à l’eau	EN 1928	classe W1	-
Résistance aux températures	-	-40 / 80 °C	-40 / 176 °F
Réaction au feu	EN 13501-1	classe E	-
Étanchéité à l’air	EN 12114	< 0,02 m³/(m²·h·50Pa)	< 0.001 cfm/ft² at 50Pa
Conductivité thermique (λ)	-	0,3 W/(m·K)	0.17 BTU/(h·ft·°F)
Chaleur spécifique	-	1800 J/(kg·K)	-
Densité	-	ca. 75 kg/m³	-
Facteur de résistance à la diffusion de vapeur (μ)	-	ca. 33	-
Stabilité aux UV ^{(1 )}	-	336h (3 mois)	-
Colonne d'eau	ISO 811	> 250 cm	> 98 in
Imperméabilité à l’eau après vieillissement artificiel	EN 1297 / EN 1928	classe W1	-
Après vieillissement artificiel - résistance à traction MD/CD	EN 1297 / EN 12311-1	285 / 185 N/50mm	33 / 21 lb/in
Après vieillissement artificiel - allongement	EN 1297 / EN 12311-1	35 / 30 %	-
Flexibilité à basses températures	EN 1109	-40 °C	-40 °F
Indice des vides	-	95 %	-
Réduction de l'indice de valorisation du pouvoir phono-isolant ΔRw	ISO 10140-2 / ISO 717-1	1 dB	-
Réduction du niveau global d'intensité sonore pondéré A dû au bruit de la pluie battante ΔLiA	ISO 140-18	ca. 4 dB	-
VOC	-	non pertinente	-
Réduction du niveau de pression acoustique d'impact ΔLw ^{(2 )}	ASTM E492	15 dB	-

1.

2. Mesure effectuée en laboratoire sur plancher en CLT de 175 mm et avec chape autonivelante de 38 mm.

Données Techniques 3D NET

Propriété	Norme	Valeurs testées	Conversion USC
Masse par unité de surface	EN 1849-2	350 g/m²	1.15 oz/ft²
Épaisseur	EN 1849-2	7,5 mm	295 mil
Force de la traction NET MD/CD	EN 12311-1	1,3 / 0,5 N/50mm	0 / 0 lb/in
Allongement NET MD/CD	EN 12311-1	95 / 65 %	-
Résistance aux températures	-	-40 / 80 °C	-40 / 176 °F
Réaction au feu	EN 13501-1	classe F	-
Conductivité thermique (λ)	-	0,3 W/(m·K)	0.17 BTU/(h·ft·°F)
Chaleur spécifique	-	1800 J/(kg·K)	-
Densité	-	ca. 45 kg/m³	-
Stabilité aux UV ^{(1 )}	-	336h (3 mois)	-
Indice des vides	-	95 %	-
Réduction de l'indice de valorisation du pouvoir phono-isolant ΔRw	ISO 10140-2 / ISO 717-1	1 dB	-
Réduction du niveau global d'intensité sonore pondéré A dû au bruit de la pluie battante ΔLiA	ISO 140-18	4 dB	-
VOC	-	non pertinente	-

1.

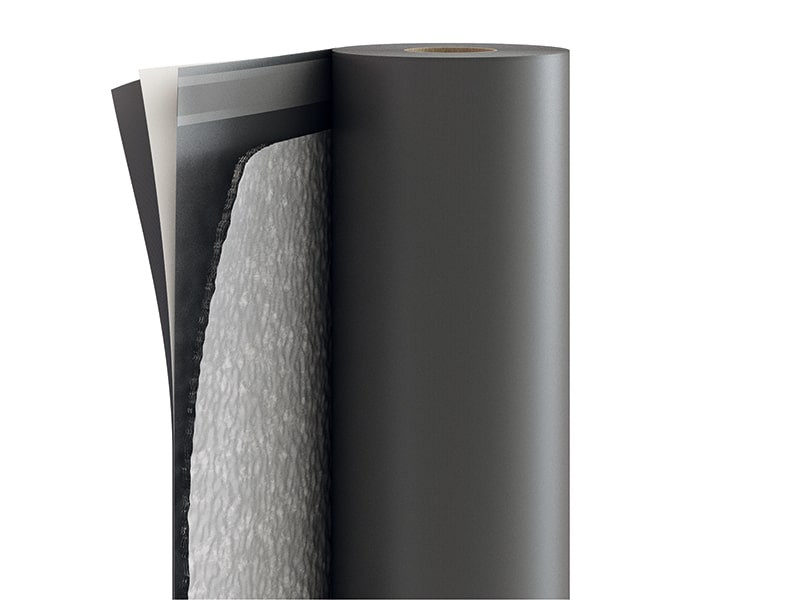

Composition TRASPIR 3D COAT TT

couche de protection	tissu non tissé en PP
grille 3D	natte tridimensionnelle en PP
COUCHE SUPÉRIEURE	tissu non tissé en PP
COUCHE INTERMÉDIAIRE	film respirant en PP
COUCHE INFÉRIEURE	tissu non tissé en PP

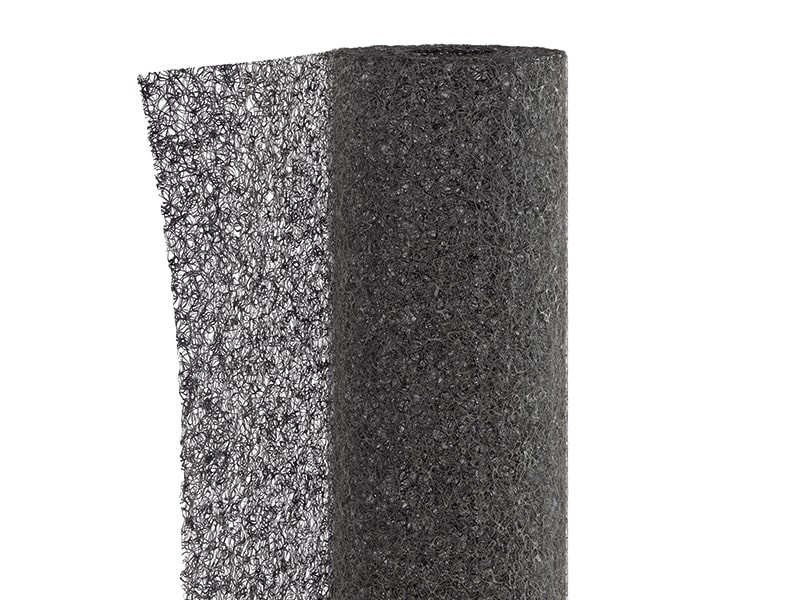

Composition 3D NET

grille 3D	natte tridimensionnelle en PP

Rubriques cahier des charges

TRASPIR 3D COAT TT

Fourniture et pose de nattes tridimensionnelles pour toitures métalliques, de type TRASPIR 3D COAT TT.

Composition

De la couche supérieure à la couche inférieure :

natte tridimensionnelle en PP
tissu non-tissé en PP
film respirant en PP
tissu non-tissé en PP

Propriété

Masse par unité de surface [g/m²] : 600
Épaisseur [mm] : 8
Transmission de la vapeur d'eau Sd [m] : 0 025
Résistance à la traction MD/CD [N/50mm] : 300/220
Allongement MD/CD : > 35/50%
Résistance à la déchirure au clouage MD/CD [N] : 150/175
Étanchéité à l’eau : classe W1
Résistance thermique [°C] : -40/80
Classe d'inflammabilité : classe E
Densité ρ [kg/m^3] : 75
Facteur de résistance à la vapeur d'eau μ : 33
Contenu VOC : < 0,02 %
Exposition aux agents atmosphériques : 2 semaines
Imperméabilité à l’eau après vieillissement artificiel : classe W1
Résistance à la traction MD/CD après vieillissement artificiel [N/50mm] : > 240/155
Allongement après vieillissement artificiel : > 30/40%

Description

Membrane hautement transpirante couplée à une natte tridimensionnelle et à un feutre de protection. Le feutre supérieur empêche la pénétration des impuretés dans la natte et en améliore la praticabilité, favorisant la micro-ventilation des toitures métalliques et prévenant la stagnation de l’eau en dessous, évitant ainsi la corrosion.

Pose

La surface d’application doit être sèche, sans poussière ni graisse. Tout élément présent sur la surface doit être éliminé afin que la membrane ne s'abîme pas durant la pose. Toute information complémentaire sur l'installation peut être trouvée dans les instructions spécifiques mises à disposition par le fournisseur.
