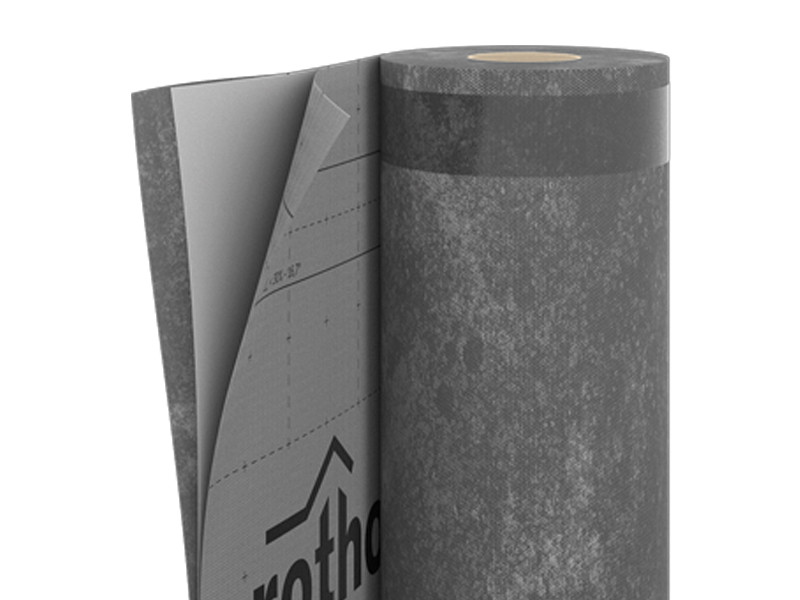

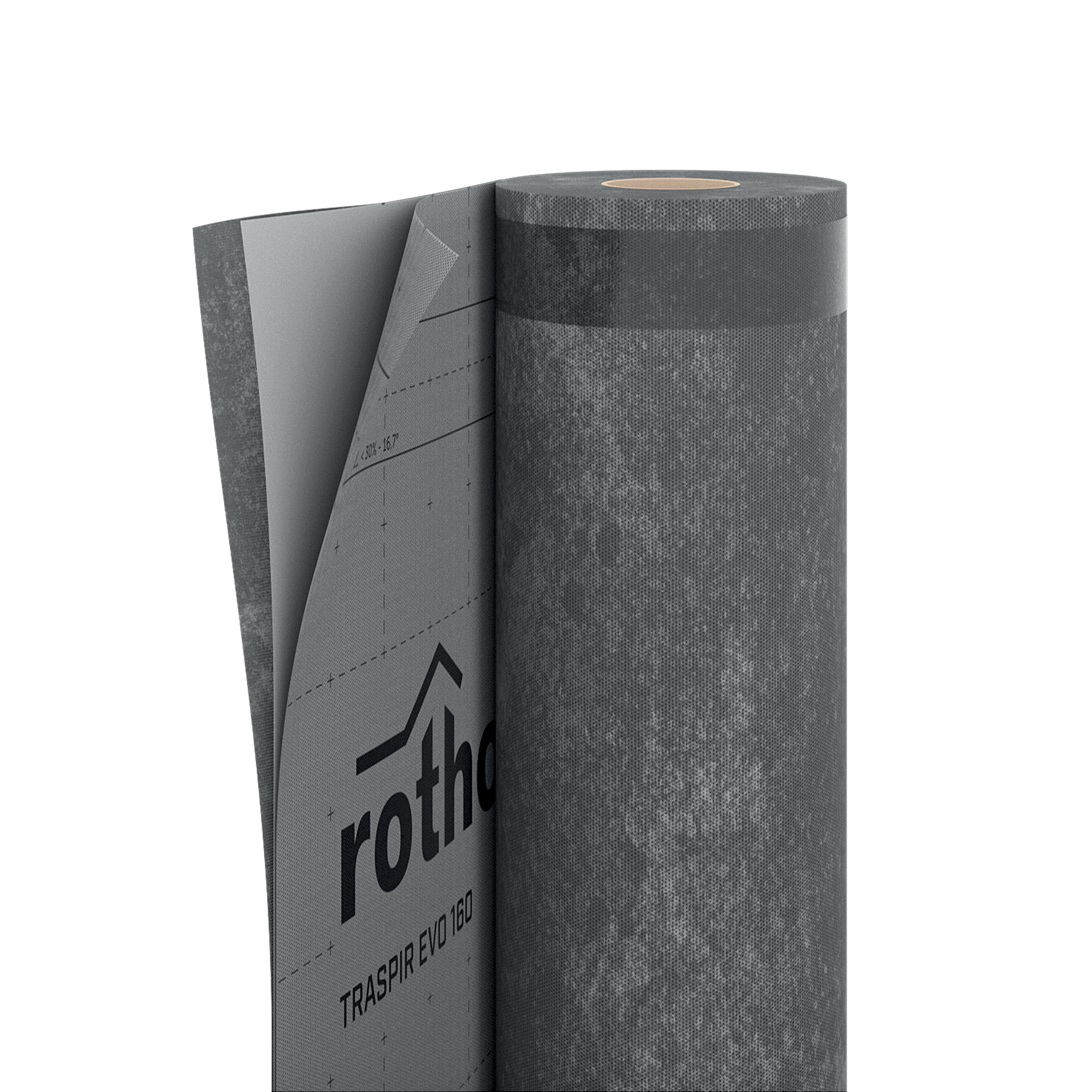

ÉCRAN DE SOUS-TOITURE MONOLITHIQUE POUR TOITURE ET MUR TRASPIR EVO 160
Écran de sous-toiture en film monolithique pour tout système de construction
TRASPIR EVO 160 est l’écran de sous-toiture monolithique pour l’imperméabilisation et l’étanchéité à l’air de toitures et murs en bois, acier et maçonnerie. En tant que membrane étanche respirante pour toiture, elle allie respirabilité et étanchéité à l’eau en une seule couche fonctionnelle : le film en élastomère extrudé présent entre deux couches de tissu non-tissé en PP garantit une durabilité à long terme, même dans des conditions de chantier prolongées. Peut être posée aussi bien sur la face intérieure que sur la face extérieure de la toiture. Réaction au feu classe B-s1, d2 (EN 13501-1). Étanchéité classe W1 (EN 1928). Certifiée EN 13859-1-2.
Disponible en largeurs de 1,5 m et 3,0 m, avec une version TT à double bande intégrée.
Écran de sous-toiture TRASPIR EVO 160 : composition et performances
TRASPIR EVO 160 est une membrane imperméable respirante pour toiture en film monolithique avec Sd de 0,1 m (EN 1931), masse par unité de surface de 160 g/m² et épaisseur de 0,5 mm. La structure monolithique ne génère pas de contraintes mécaniques lors de la fabrication, permettant au film de conserver son élasticité et sa résistance aux polluants au fil du temps. Membrane auto-extinguible (classe B-s1, d2), elle ne propage pas la flamme en cas d'incendie, contribuant à la protection de la structure.
Données techniques principales (EN 13859-1/2) :
— Transmission vapeur Sd : 0,1 m (34 US Perm)
— Résistance à la traction MD/CD : 280/220 N/50 mm
— Résistance à la déchirure au clouage MD/CD : 180/200 N
— Imperméabilité à l’eau: classe W1 · Colonne d’eau > 500 cm (ISO 811)
- Réaction au feu : classe B-s1, d2 (EN 13501-1)
— Stabilité UV : 1000h (EN 13859-1/2) · Flexibilité à basses températures : -40 °C
— Résistance température : -40/ 100 °C · Résistance au passage de l’air : < 0,02 m³/(m²h50Pa)
Testée selon ASTM E331 à 300 Pa : aucune infiltration. Vieillissement artificiel : 5 000 h UV à 50 °C + 90 jours à 70 °C (projet MEZeroE) : imperméabilité de classe W1 maintenue. EPD disponible.
Écran de sous-toiture monolithique pour toiture en bois : pourquoi le choisir plutôt qu’une membrane microporeuse ?
La membrane étanche laisse passer la vapeur d’eau grâce à sa chaîne polymère hydrophile, sans micropores. Elle ne subit aucune contrainte mécanique lors de sa fabrication et conserve son imperméabilité et sa respirabilité même en présence de polluants. La version microporeuse, fabriquée à partir de polymères hydrophobes, est plus sensible aux agents chimiques et à la dégradation UV au fil du temps.
Écran de sous-toiture : monolithique et microporeux ?
Les membranes monolithiques ne sont soumises qu’à une seule source de contrainte, à savoir les rayons UV, tandis que les celles microporeuses subissent également les contraintes mécaniques du processus de fabrication, ce qui les rend plus rigides et vulnérables à la dégradation.
TRASPIR EVO 160 ha a résisté à plus de 1 000 heures de vieillissement aux UV tout en conservant une imperméabilité de classe W1 et une résistance à la traction de 260/200 N/50 mm après l’essai (EN 1297/EN 12311-1).
Membrane étanche pour toiture avec réaction au feu B-s1, d2 : qu’est-ce que cela signifie ?
La classe B-s1,d2 indique que la membrane ne propage pas la flamme (B), ne dégage qu’une quantité limitée de fumée (s1) et ne goutte pas en cas d’incendie (d2). Il s’agit de l’une des classifications les plus élevées prévues par la norme EN 13501-1 pour les membranes flexibles. TRASPIR EVO 160 est également testée selon les normes NFPA 285 et ASTM E84 (classe 1/classe A) pour les marchés nord-américains.
Documentation
-
Fiche technique
- Fiche technique Croatian
- Fiche technique Czech
- Fiche technique English
- Fiche technique French
- Fiche technique German
- Fiche technique Greek
- Fiche technique Hungarian
- Fiche technique Italian
- Fiche technique Polish
- Fiche technique Portuguese
- Fiche technique Romanian
- Fiche technique Russian
- Fiche technique Slovene
- Fiche technique Spanish
-
Xml-File WUFI
-
Conseils de pose
-
Environmental Product Declaration (EPD)
-
TEST REPORT USA-CA
Données Techniques
| Propriété | Norme | Valeurs testées | Conversion USC |
|---|---|---|---|
| Masse par unité de surface | EN 1849-2 | 160 g/m² | 0.52 oz/ft² |
| Épaisseur | EN 1849-2 | 0,5 mm | 20 mil |
| Transmission de la vapeur d’eau (Sd) | EN 1931 | 0,1 m | 34.965 US perm |
| Transmission de la vapeur d'eau (dry cup) | ASTM E96/ E96M | 12.3 US perm | - |
| Transmission de la vapeur d'eau (dry cup) | ASTM E96/ E96M | 702 ng/(s·m²·Pa) | - |
| Résistance à la traction MD/CD | EN 12311-1 | 280 / 220 N/50mm | 32 / 25 lbf/in |
| Allongement MD/CD | EN 12311-1 | 50 / 60 % | - |
| Résistance à la déchirure au clouage MD/CD | EN 12310-1 | 180 / 200 N | 40 / 45 lbf |
| Imperméabilité à l’eau | EN 1928 | classe W1 | - |
| Résistance aux températures | - | -40 / 100 °C | -40 / 212 °F |
| Réaction au feu | EN 13501-1 | classe B-s1,d2 | - |
| Étanchéité à l’air | EN 12114 | < 0,02 m³/(m²·h·50Pa) | < 0.001 cfm/ft² at 50Pa |
| Conductivité thermique (λ) | - | 0,4 W/(m·K) | 0.23 BTU/(h·ft·°F) |
| Chaleur spécifique | - | 1800 J/(kg·K) | - |
| Densité | - | ca. 370 kg/m³ | - |
| Facteur de résistance à la diffusion de vapeur (μ) | - | ca. 160 | - |
| Résistance des joints | EN 12317-2 | > 200 / N/50mm | > 22.840589 / lb/in |
| Résistance à la pénétration de l'eau à 300Pa sur mur | ASTM E331 | - | - |
Composition
| COUCHE SUPÉRIEURE | tissu non tissé en PP |
|---|---|
| COUCHE INTERMÉDIAIRE | film respirant monolithique en PE |
| COUCHE INFÉRIEURE | tissu non tissé en PP |
Rubriques cahier des charges
TRASPIR EVO 160
Fourniture et pose d’une membrane respirante monolithique, de type TRASPIR EVO 160.
Composition
De la couche supérieure à la couche inférieure :
tissu non-tissé en PP ;
film respirant monolithique ;
tissu non-tissé en PP.
Propriété
Masse par unité de surface [g/m²] : 160
Épaisseur [mm] : 0,5
Transmission de la vapeur d'eau (Sd) [m] : 0,1
Résistance à la traction MD/CD [N/50mm] : 280/220
Allongement MD/CD [%] : 50/60
Résistance à la déchirure au clouage MD/CD [N] : 180/200
Étanchéité à l’eau : classe W1 (EN 1928)
Réaction au feu : classe B-s1, d2 (EN 13501-1)
Résistance aux températures [°C]: -40/100
Stabilité aux UV : 1000h (8 mois)
VOC [%] : non pertinent
Normes et certifications
Sécurité certifiée selon la norme EN 13859-1/2
LCA
EPD
ASTM E84 Class 1 - Class A
AUS 4200.1 Class 4
Description
La surface d’application doit être sèche, sans poussière ni graisse. Tout élément présent sur la surface doit être éliminé afin que la membrane ne s'abîme pas durant la pose.
Utilisation conseillée: La protection directe contre les rayons UV est garantie. L'installation est donc prévue aussi bien sur le côté interne que celui externe de l’enveloppe.

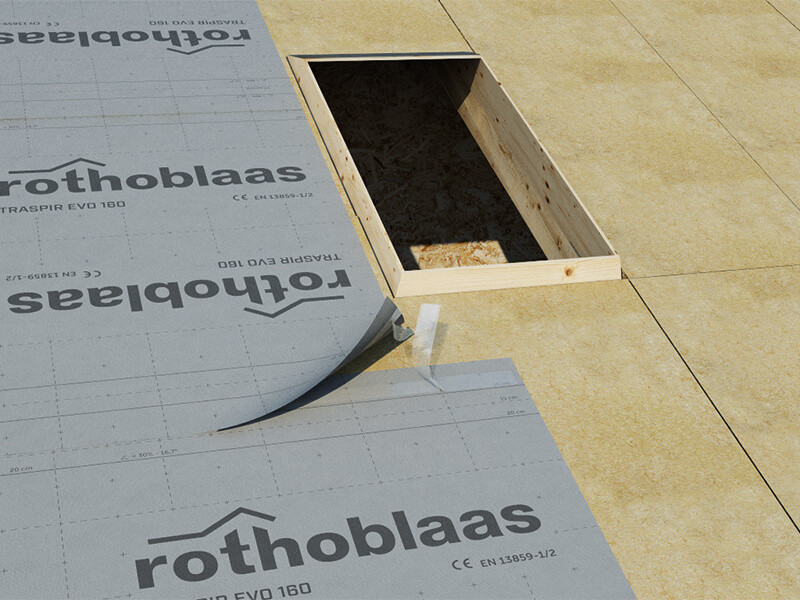

Pose: Dérouler la membrane et, si le type de toile utilisé n’est pas doté de double tape, il est nécessaire de la sceller avec du ruban de type : FLEXY BAND, FLEXY BAND UV, SPEEDY BAND ou EASY BAND.
Pose dans le respect de la valeur B-s1, d2: Dérouler la membrane puis la sceller avec du ruban présentant des caractéristiques de résistance au feu similaires à celles de la membrane.
Vérifier que le chevauchement entre les membranes soit d’au moins 15 cm pour obtenir une étanchéité optimale.
Afin que le travail soit réalisé selon les règles de l'art, il faut prévoir l'utilisation du point clou.
Toute information complémentaire sur l'installation peut être trouvée dans les instructions spécifiques mises à disposition par le fournisseur.
