ÉQUERRE UNIVERSELLE POUR FORCES DE CISAILLEMENT ET DE TRACTION

NINO

Les équerres NINO introduisent le nouveau concept d’équerre universelle dans la gamme Rothoblaas. Ces équerres pour bâtiments WBR naissent de la simplicité afin de partager la qualité technique des équerres TITAN.

NINO, la solution de fixation universelle pour des parois en bois.

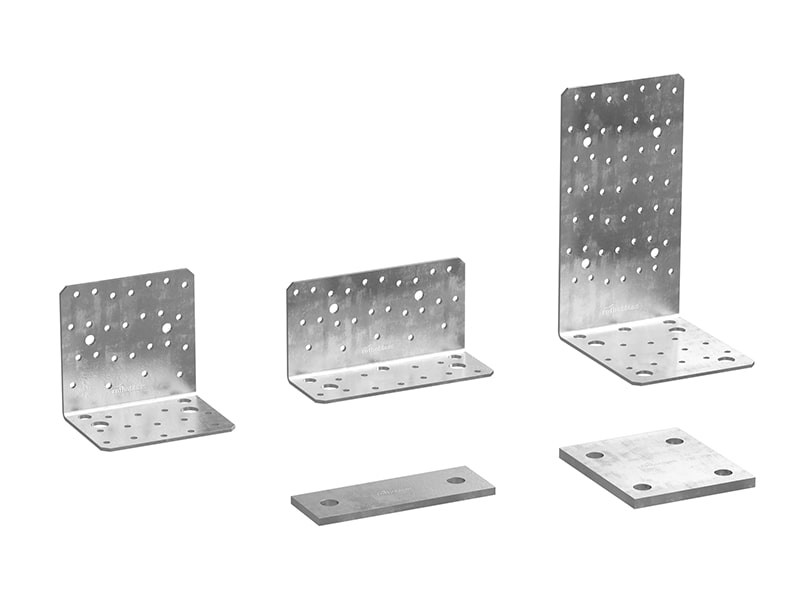

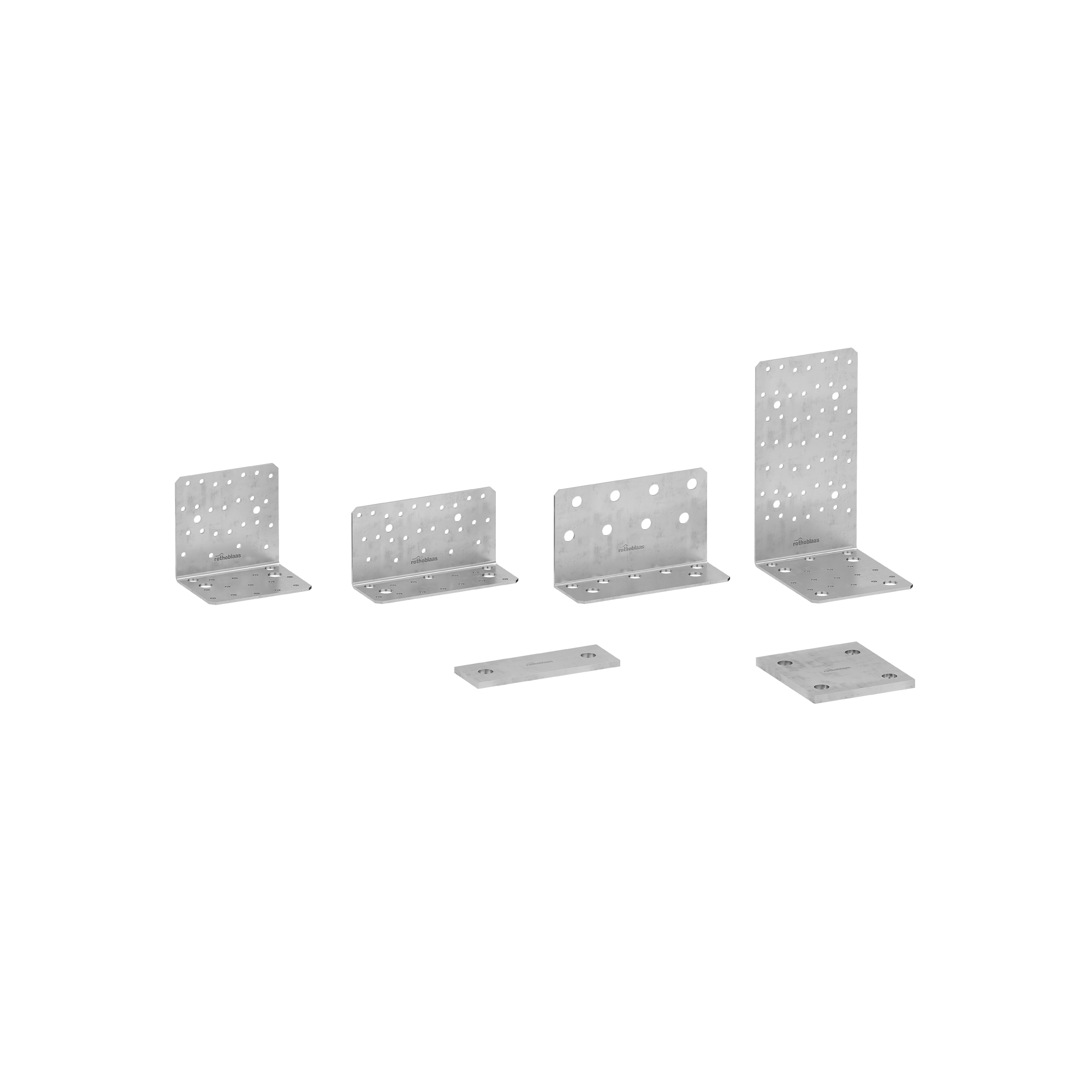

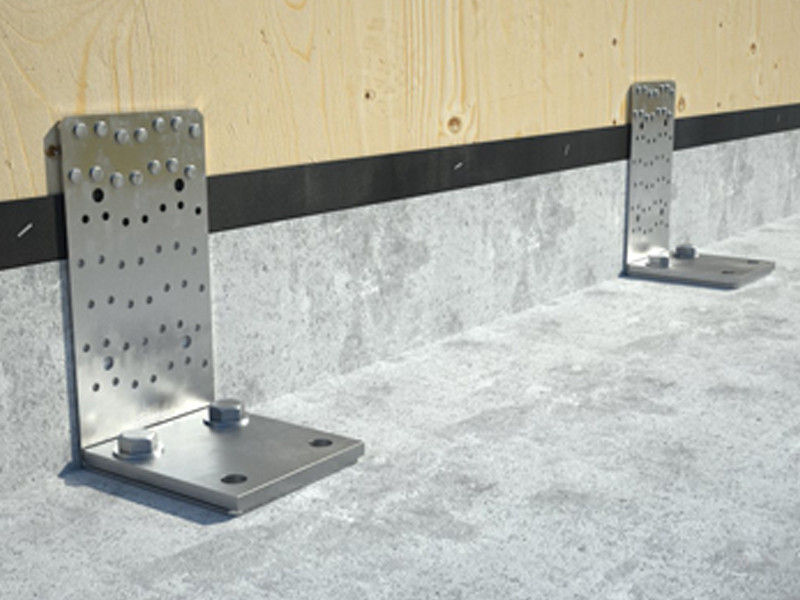

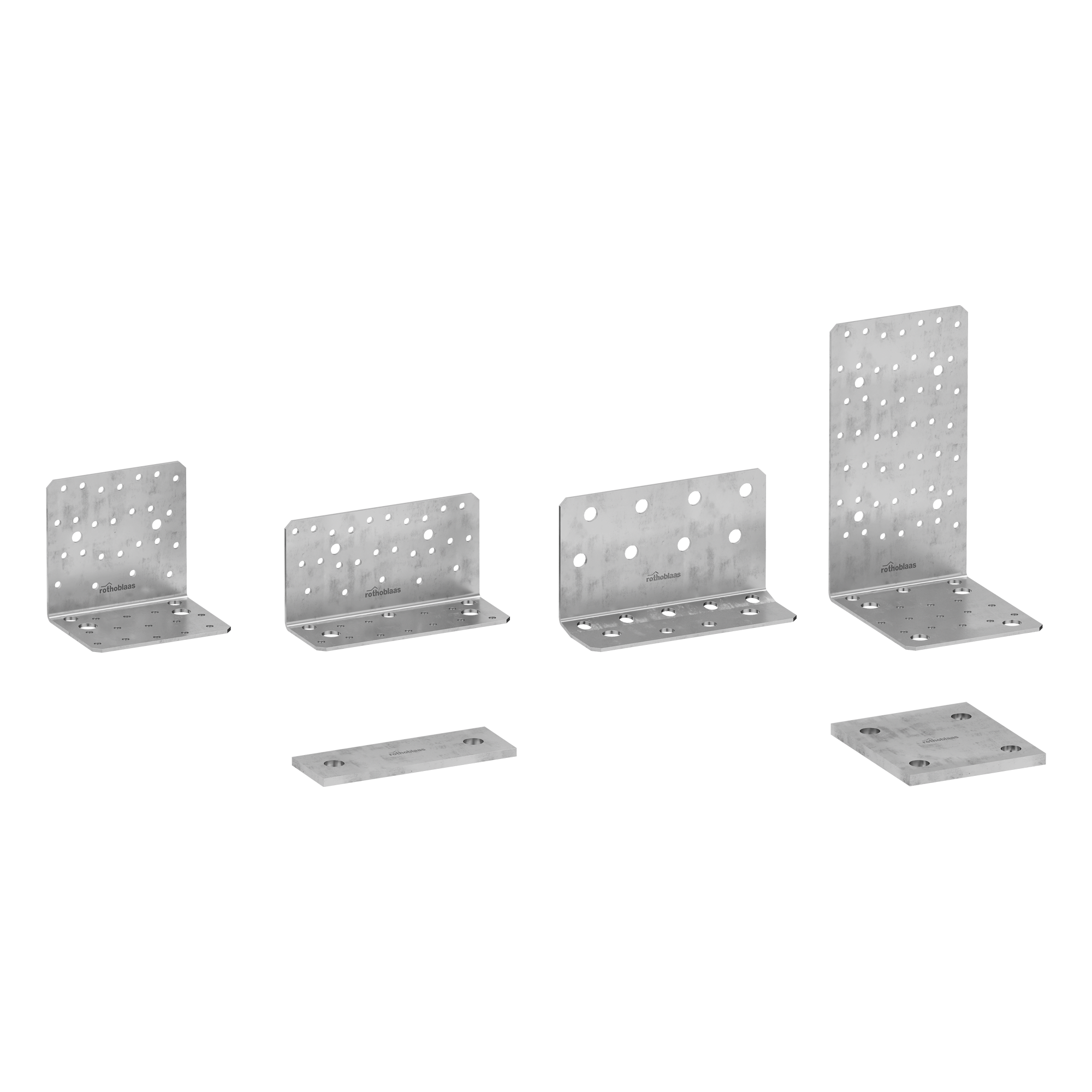

Disponible en trois tailles pour répondre à de multiples besoins de fixation, comme par exemple la pose surélevée d’une paroi sur une bordure en béton ou la présence d'une contre-cloison en placoplâtre.

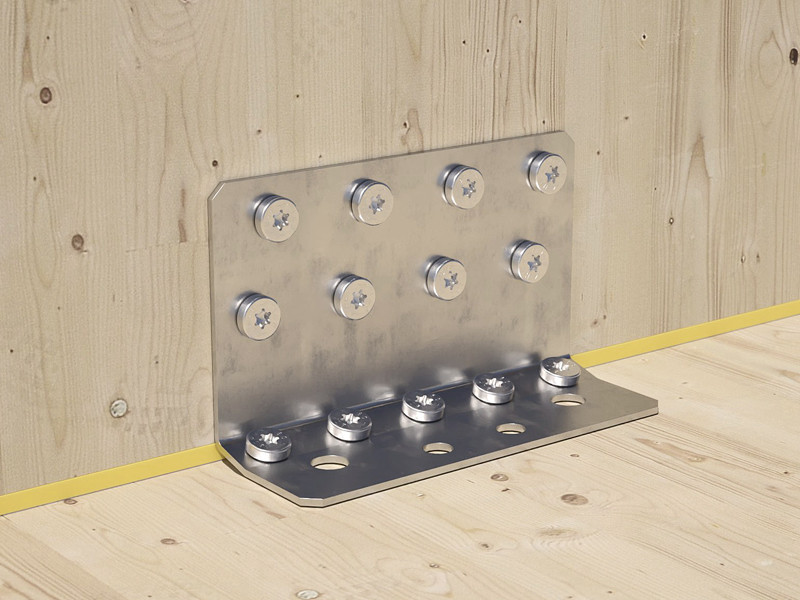

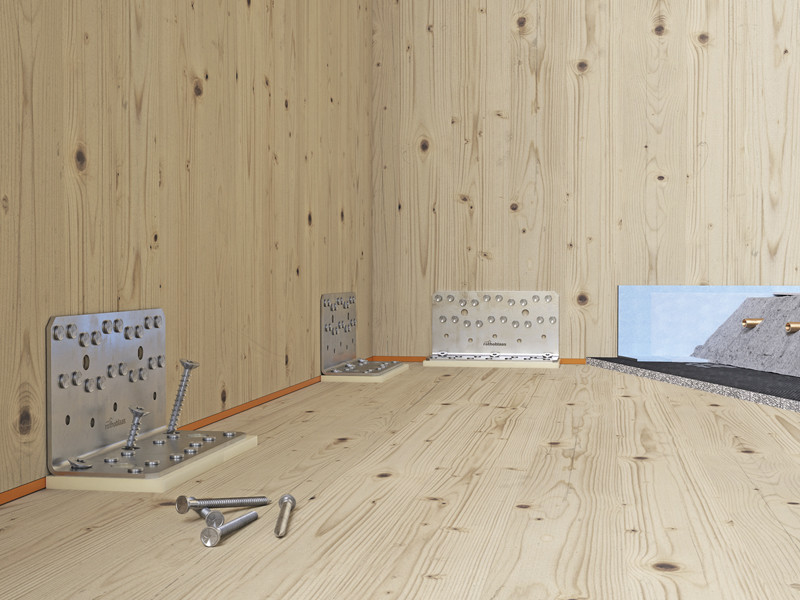

La fixation aux éléments en bois peut être réalisée de manière traditionnelle avec uniquement des pointes à adhérence améliorée LBA ou des vis pour plaques LBS. L'ajout des connecteurs tout filet VGS en option apporte des résistances inimaginables pour des connecteurs de petite taille. Le couplage avec le profil résilient XYLOFON PLATE, certifié par ETA et doté de résistances exceptionnelles, unit les besoins structurels et la capacité du profil résilient à limiter les ponts acoustiques dus aux connexions.

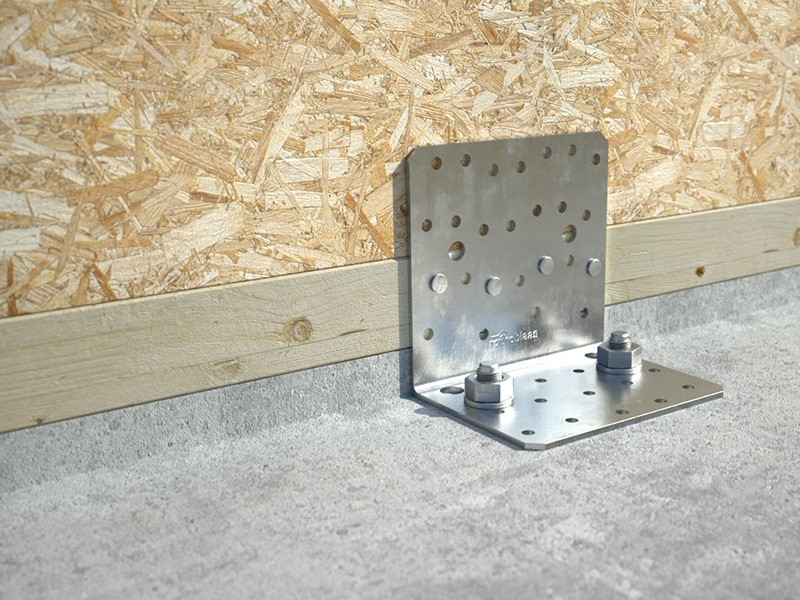

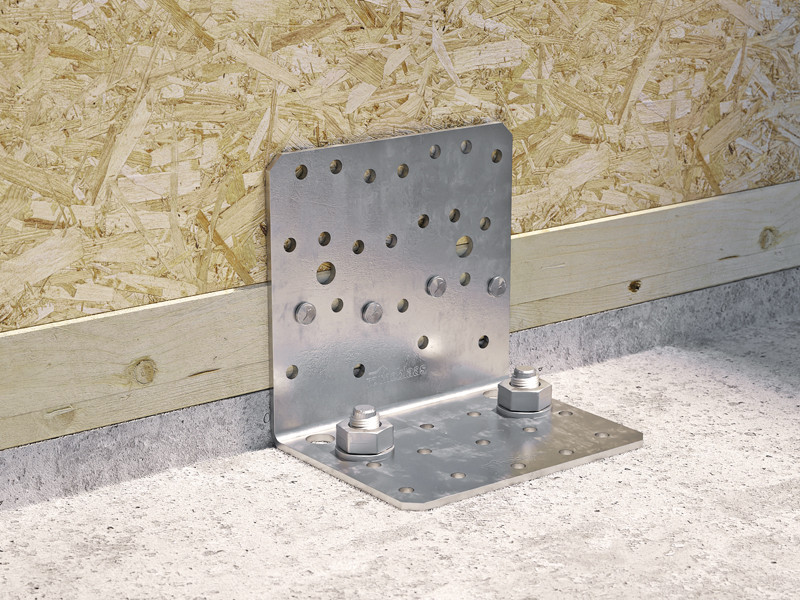

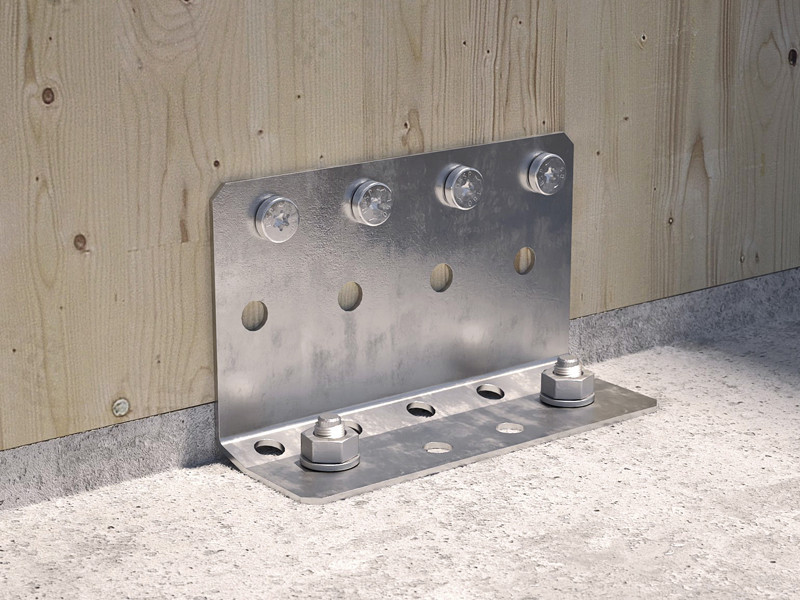

Les résistances certifiées par l'ETA-22/0089 pour des forces dans toutes les directions en font une solution complète pour la fixation de murs en CLT ou timber frame. Leur petites dimensions en font une solution idéale également pour des applications non structurelles ou pour de petits besoins de fixation. Cette même équerre peut être utilisée dans une configuration bois-bois ou bois-béton. Sur béton, l’élément washer supplémentaire permet d'obtenir des résistances surprenantes.

Documentation

Fiche technique
Certification ETA
Fichier CAO

NINO

CODE B
[mm]
P
[mm]
H
[mm]
s
[mm]
pcs.
NINO100100 104 78 100 2.5 10
NINO15080 146 55 77 2.5 10
NINO100200 104 122 197 3 10

NINO WASHER

CODE B
[mm]
P
[mm]
s
[mm]
pcs.
NINOW15080 146 50 6 10
NINOW100200 104 120 8 10
