ÉQUERRE DE POINTE À HAUTE TOLÉRANCE
TITAN DIVE
Le problème de la tolérance lors de la pose de murs en bois sur des bordures en béton appartient désormais au passé grâce au système TITAN DIVE.

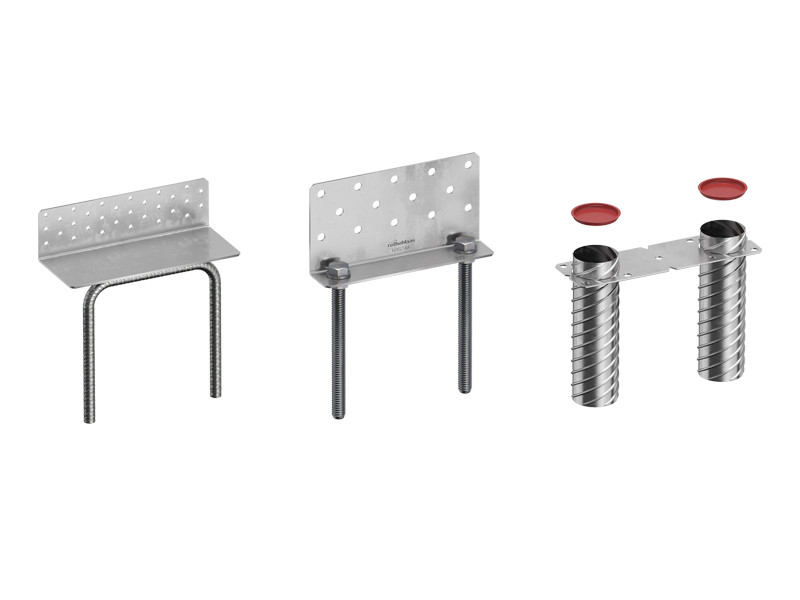

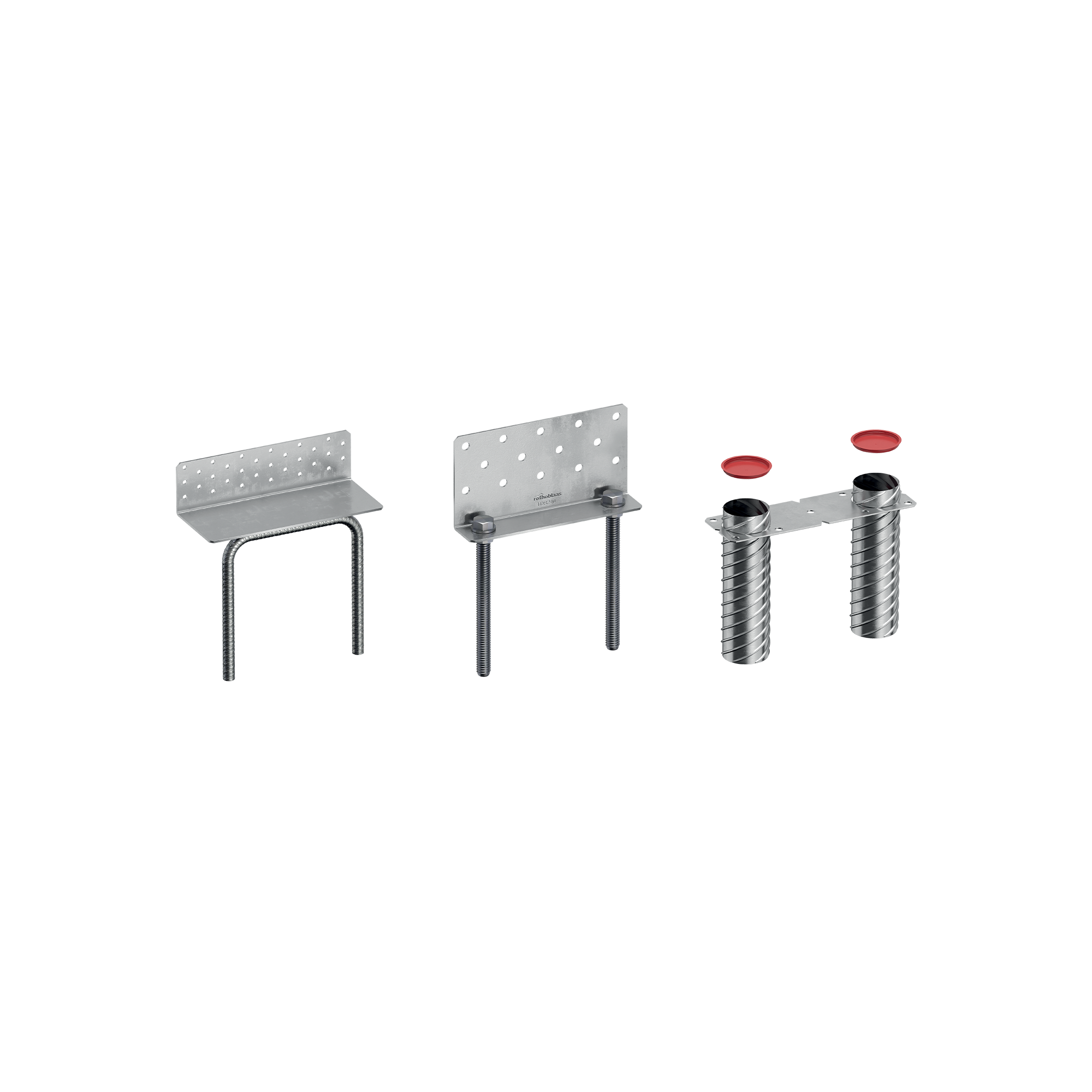

En effet, le composant doté de tubes ondulés est prédisposé au moment du coulage du béton et garantit une grande tolérance lors de la fixation des murs à l’aide d’une équerre.
CARACTÉRISTIQUES
TITAN DIVE a été précisément conçu pour résoudre le problème des tolérances. Alors que dans la construction traditionnelle, ces tolérances sont de l’ordre du centimètre, dans la construction en bois, elles sont de l’ordre du millimètre. Il peut donc arriver que la bordure de béton sur laquelle le mur en bois doit être posé ne soit pas suffisamment précise pour permettre une pose facile ou même sûre.
Le système breveté TITAN DIVE résout le problème à la racine en prévoyant l’espace nécessaire à la fixation du mur en bois lors du coulage du béton et en garantissant une tolérance de 22 mm dans chaque direction et une inclinaison de ±13°.
La combinaison de tubes ondulés et d’équerres spéciales représente une nouvelle méthode de fixation au sol, avec la fiabilité d’un ancrage préinstallé dans le béton et la tolérance d’un ancrage post-installé.
TITAN DIVE offre une liberté maximale dans la pose des murs en bois et évite la nécessité de percer le support en béton, avec un gain de temps considérable sur le chantier.
DOMAINES D’UTILISATION

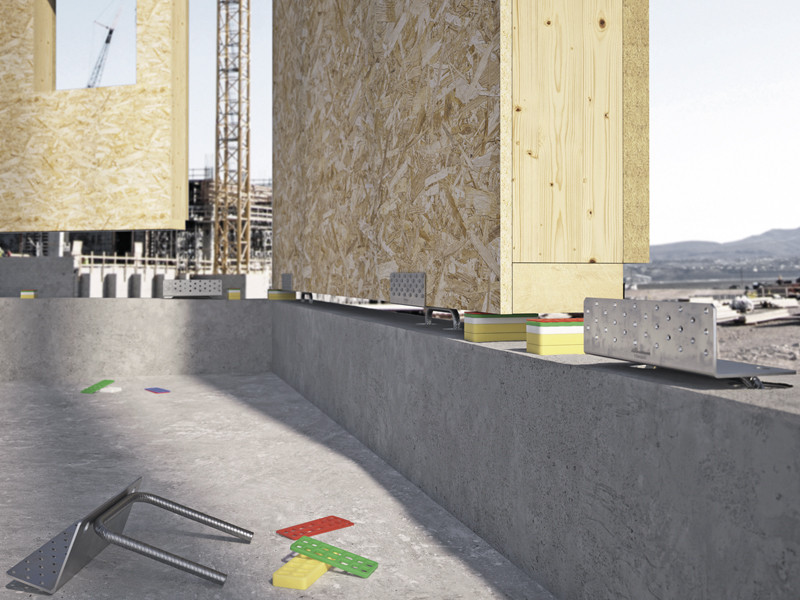

TITAN DIVE est utilisé pour la fixation sur béton de murs, poutres ou poteaux en bois.

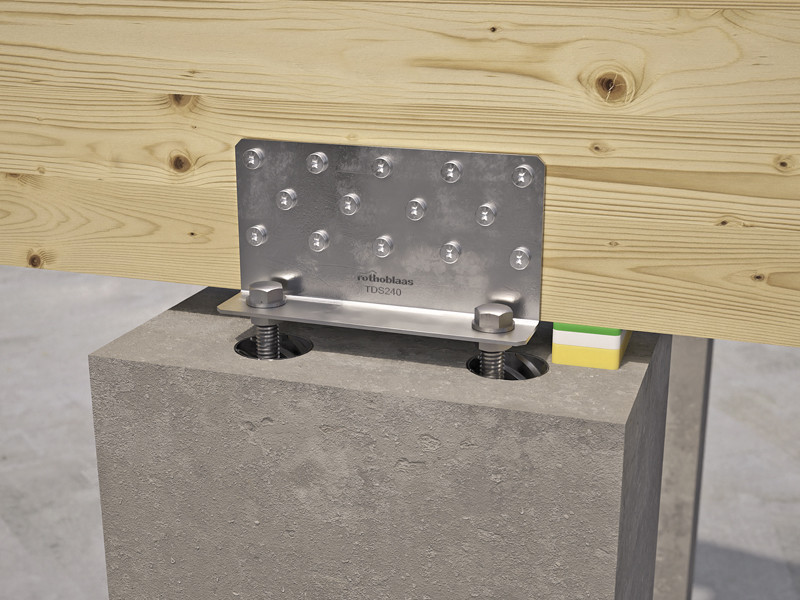

Les équerres sont fixées à l’intérieur de tubes ondulés prédisposés dans la coulée pour une tolérance d’installation maximale.
Les supports sur lesquels peut être appliquée la plaque sont :
• murs TIMBER FRAME
• murs de panneaux en CLT et LVL
• poutres ou poteaux en bois massif ou bois lamellé-collé

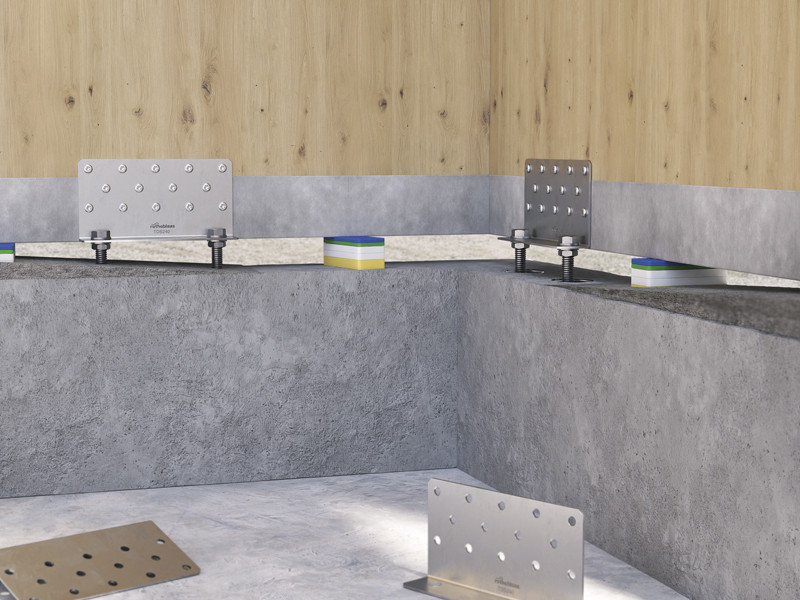

Le système TITAN DIVE permet la pose de murs en bois également sur des bordures en béton armé très fines.
Le modèle TDS240 avec des vis HBS PLATE de 8 mm est idéal pour la pose sur des murs en CLT, tandis que le modèle TDN240 peut être utilisé sur n’importe quel type de mur, également à ossature légère (Timber Frame).
Documentation
Fiche technique
|
---|
TUBI CORRUGATI
CODE | B
[mm]
|
P
[mm]
|
H
[mm]
|
pcs. | |
---|---|---|---|---|---|
CD60180 | New | 260 | 80 | 200 | 1 |
ANGOLARI
CODE | B
[mm]
|
H
[mm]
|
s
[mm]
|
P
[mm]
|
pcs. | |
---|---|---|---|---|---|---|
TDN240 | New | 240 | 70 | 3 | 100 | 1 |
TDS240 | New | 240 | 125 | 3 | 50 | 1 |
