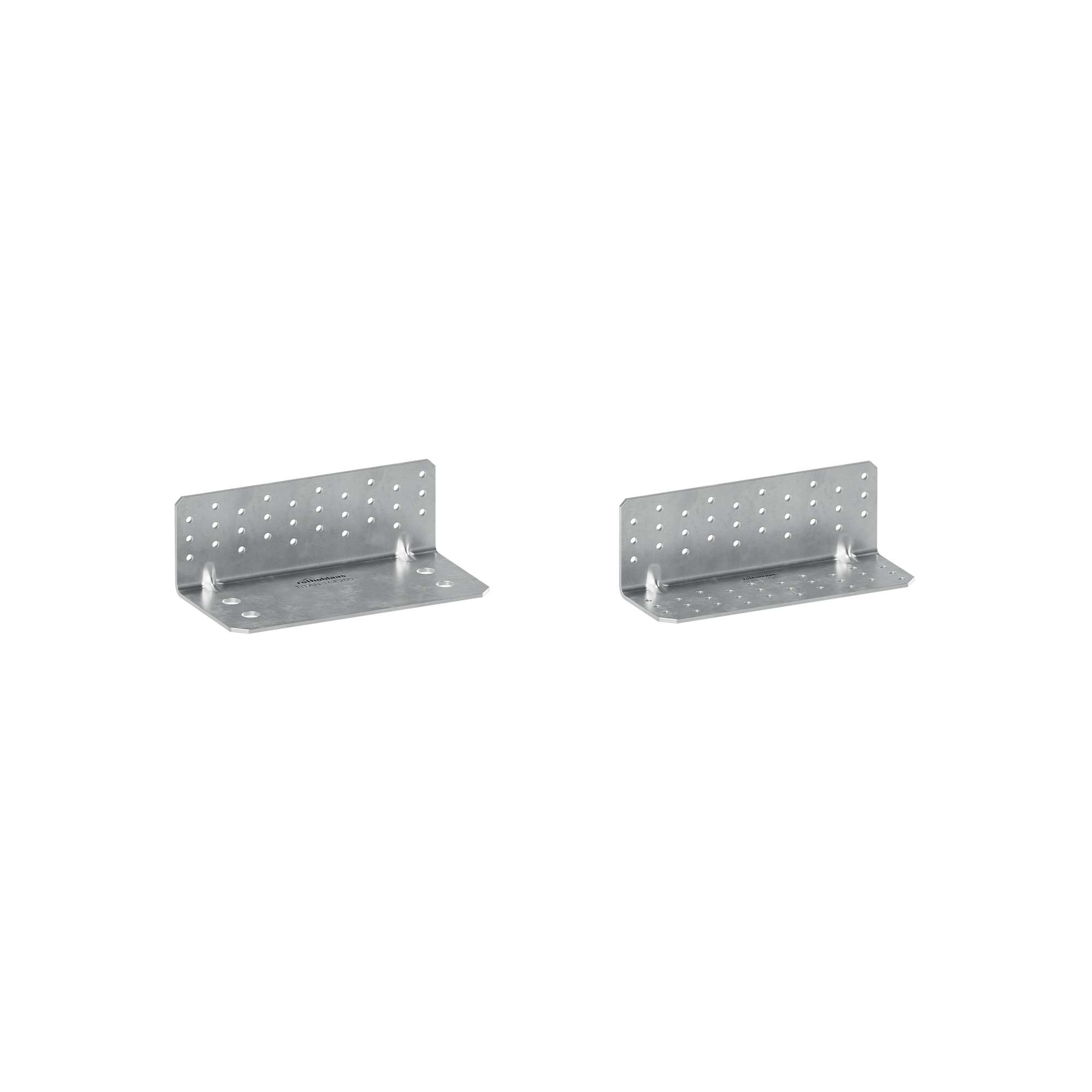

TITAN S

SUPPORT EQUERRE POUR BOIS ET BETON

Le support équerre pour bois et béton TITAN S pour forces de cisaillement et de traction présente d'excellentes résistances au cisaillement R2/3,k : jusqu’à 85 kN sur béton (avec rondelle TCW) et jusqu’à 60,0 kN sur bois.

Description

Équerres pour bois, pour forces de cisaillement et de traction

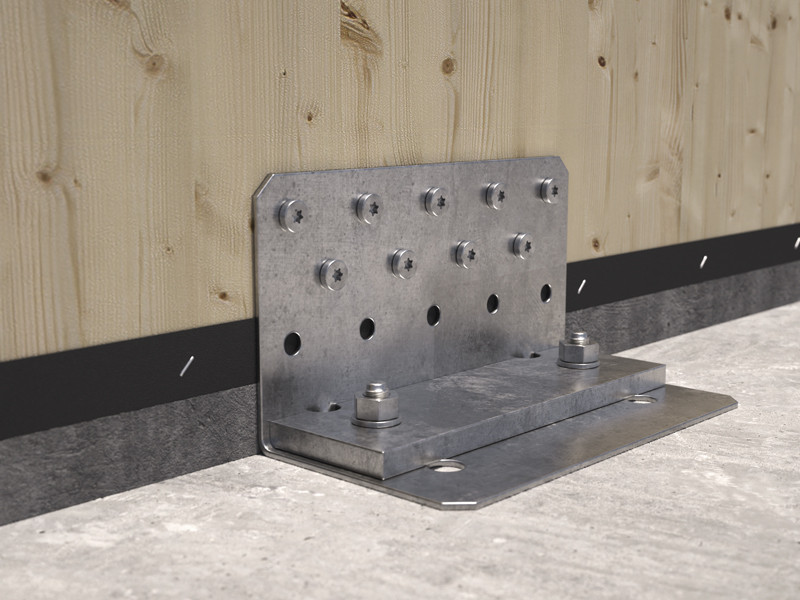

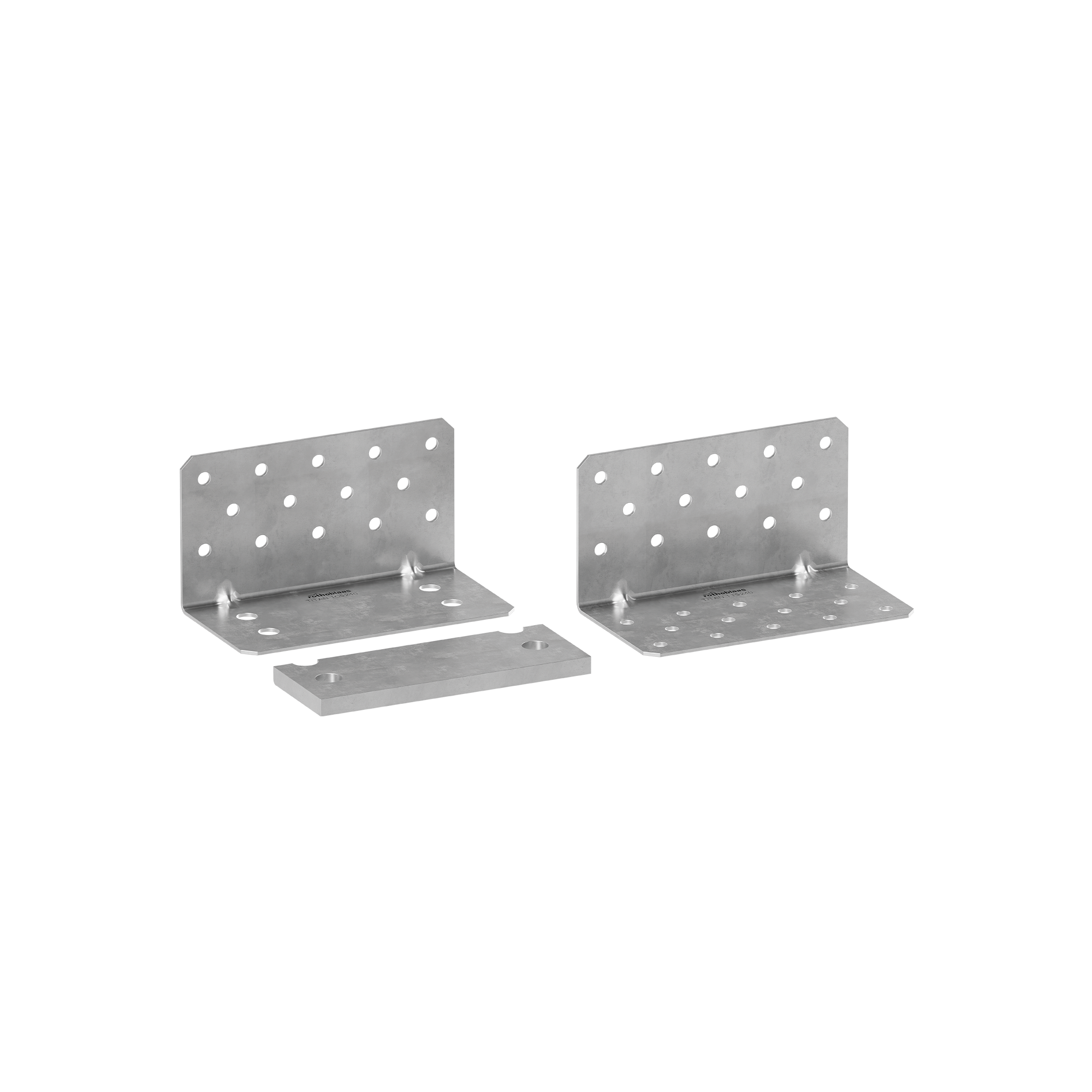

Sur béton, le support équerre TCS (TITAN S pour béton) avec rondelle TCW (TITAN Washer) garantit également une excellente résistance à la traction : R1,k supérieur à 75 kN. Ces valeurs extraordinaires permettent d’optimiser le nombre de supports équerre nécessaires, avec par conséquent la réduction des temps de pose. Les résistances sont certifiées au cisaillement (F2,3), à la traction (F1) et au basculement (F4,5).

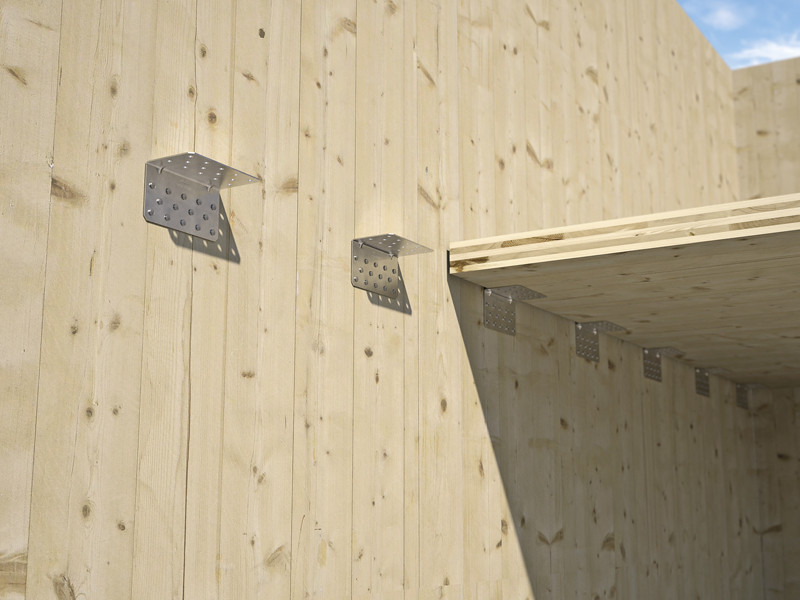

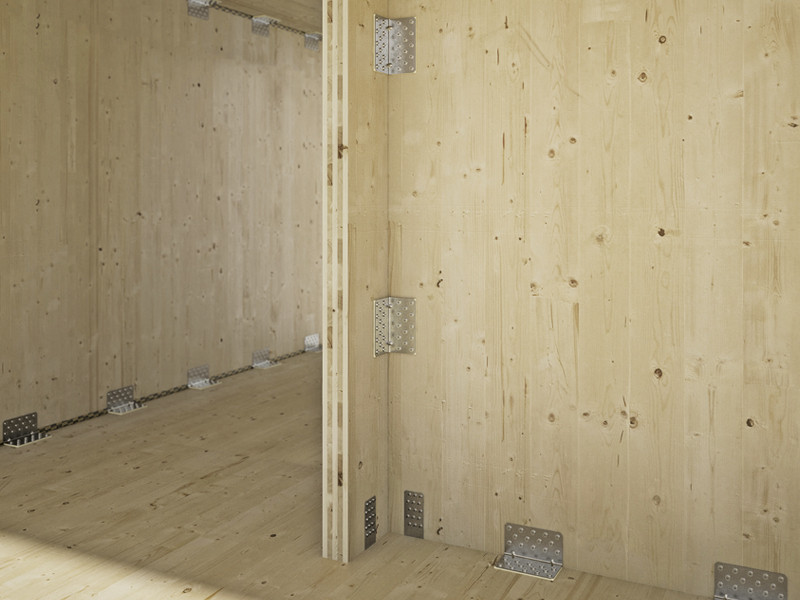

Les valeurs de ces supports équerre pour bois sont certifiés également avec des profils acoustiques interposés. La fixation avec des vis HBS PLATE Ø8 à l'aide d’une visseuse facilite et accélère l’installation et permet de travailler dans des conditions de sécurité et de confort. L’équerre peut être facilement démontée en retirant les vis. La plaque pour bois TITAN S, en acier au carbone électrozingué, est idéale pour des applications sur CLT, LVL, bois massif et bois lamellé-collé, et panneaux à base de bois.

Documentation

  • Fiche technique
  • Certification ETA
  • Déclaration des performances (DOP)
  • Fichier CAO
  • Fichier BIM.ifc
  • Fichier BIM.rfa

TITAN S - TCS

TCS240
CODE B
[mm]
P
[mm]
H
[mm]
s
[mm]
pcs.
TCS240 240 123 130 3 10

TITAN WASHER - TCW240

CODE B
[mm]
P
[mm]
s
[mm]
pcs.
TCW240 230 73 12 1

TITAN S - TTS

CODE B
[mm]
P
[mm]
H
[mm]
s
[mm]
pcs.
TTS240 240 130 130 3 10

XYLOFON PLATE - TITAN S

CODE B
[mm]
P
[mm]
s
[mm]
pcs.
XYL35120240 240 120 6 10
