ÉQUERRE POUR FORCES DE TRACTION

WHT

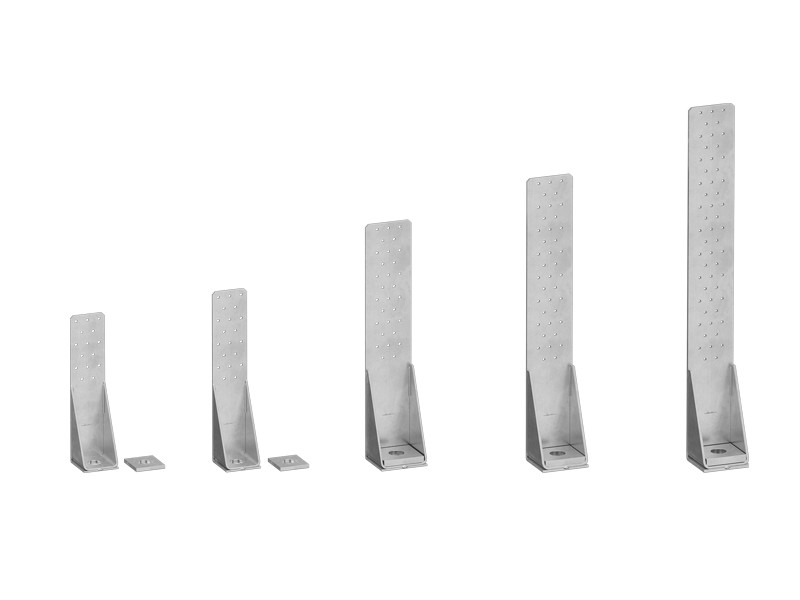

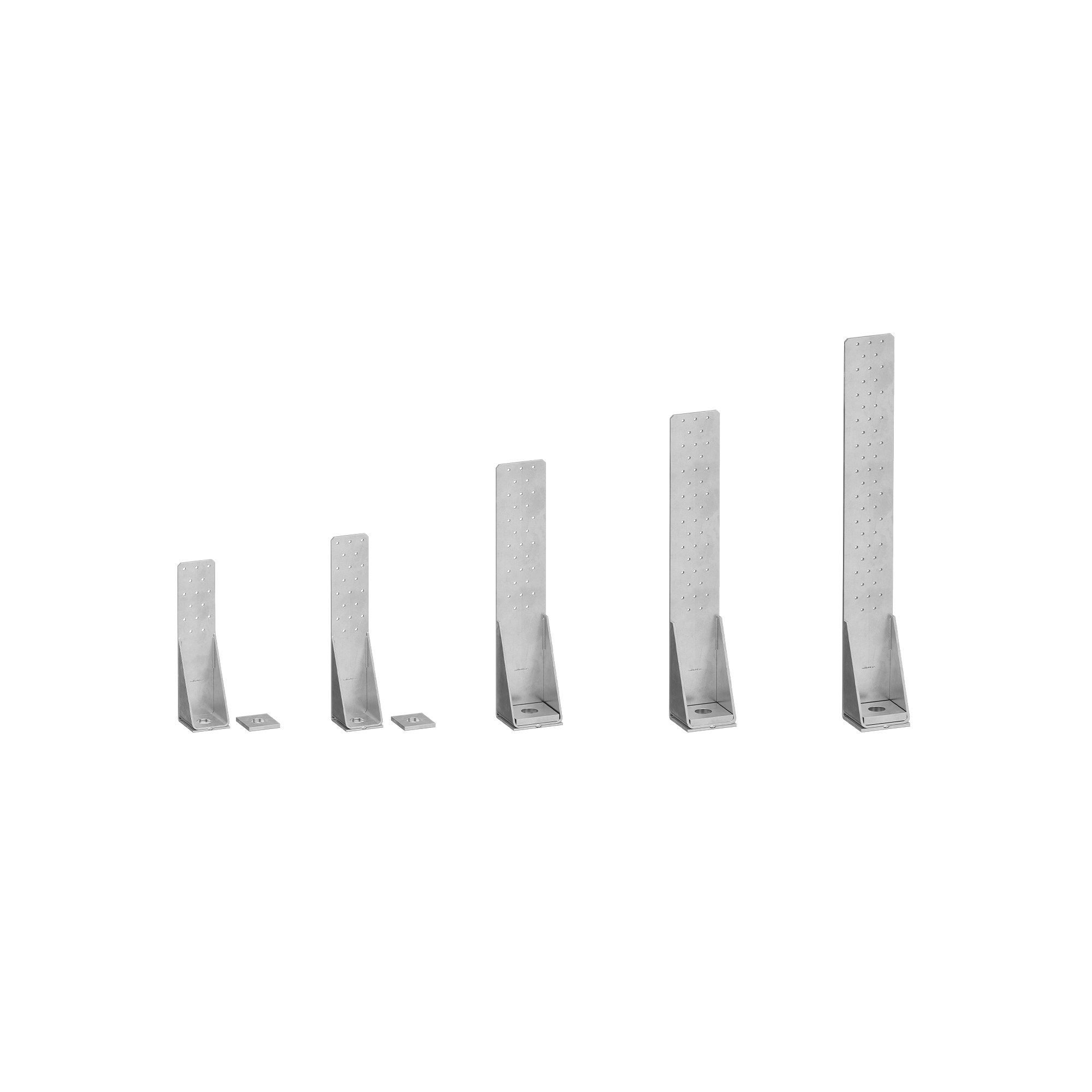

WHT est l’équerre pour bois réalisée en 5 tailles qui, en combinaison avec les 5 rondelles disponibles, détermine 10 configurations possibles pour satisfaire chaque besoin de performance statique.

équerre pour forces de traction
  • équerre pour forces de traction
  • équerre pour forces de traction
  • équerre pour forces de traction
  • équerre pour forces de traction

PLAQUES À ÉQUERRE POUR BOIS WHT, UN ANCRAGE POUR TOUT BESOIN STATIQUE

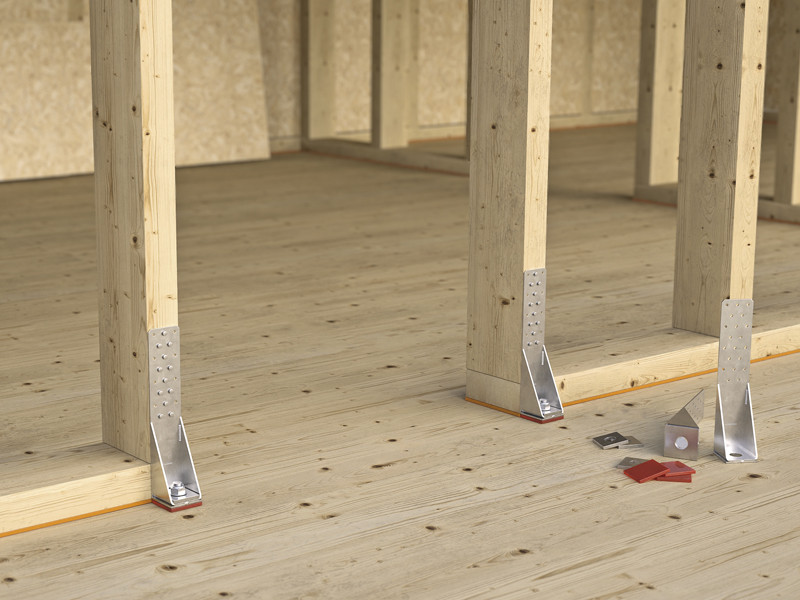

Les 5 versions de la plaque à équerre s’adaptent à plusieurs rondelles afin que le concepteur et le charpentier puissent choisir l’application la plus appropriée, tant sur le panneau de massif (CLT – Cross Laminated Timber) que sur l’ossature bois (platform frame).

L’acier S355, les flancs de renfort et le diamètre supérieur de perçage garantissent des résistances élevées, même dans des applications avec un clouage partiel. La qualité des plaques WHT est confirmée par de nombreux tests réalisés sur le produit et ses éléments de fixation (clous, vis, tige filetée et ancrage chimique). Dans le cadre du projet de recherche Seismic-rev, l’assemblage et ses moyens de fixation ont été soumis à de nombreux tests statiques et cycliques qui ont fourni des paramètres de rigidité (Kser) et des niveaux de ductilité.

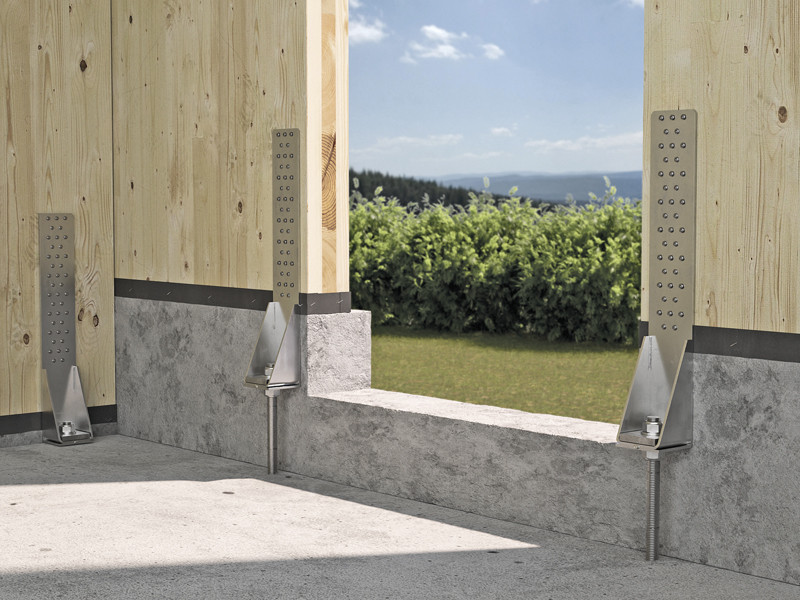

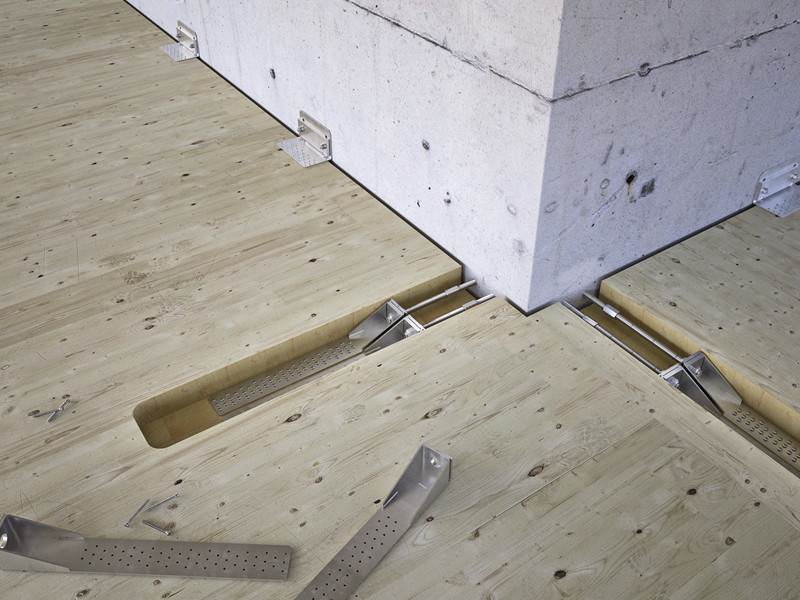

L’équerre WHT est idéale pour la réalisation d’assemblages en traction bois-béton et bois-bois pour panneaux et poutres en CLT, ossature plateforme, panneaux à base de bois, LVL, bois massif et bois lamellé-collé.

Contacter notre agent local Télécharger le catalogue

Documentation

Fiche technique
Fiche technique USA
Certification ETA
Déclaration des performances (DOP) Télécharger
Cahier des charges
Fichier CAO
Fichier BIM.ifc
Fichier BIM.rfa
Contacter notre agent local Télécharger le catalogue

ÉQUERRE WHT

CODE B
[mm]
 P
[mm]
 H
[mm]
 pcs.
WHT340 60 63 340 10
WHT440 60 63 440 10
WHT540 60 63 540 10
WHT620 80 83 620 10
WHT740 140 83 740 1

RONDELLE WHTW

CODE d₁
[mm]
 B
[mm]
 P
[mm]
 s
[mm]
 pcs.
WHTW50 18 50 56 10 80
WHTW50L 22 50 56 10 80
WHTW70 22 70 77 20 20
WHTW70L 26 70 77 20 20
WHTW130 29 130 77 40 1

Specifications

WHT

Fourniture et mise en œuvre de équerre pour forces de traction pour structures en bois, type WHT.
Marquage CE selon ETA 11/0086

Domaines d’utilisation :

– Assemblages bois-béton, OSB-béton, bois-bois, bois-OSB et bois-acier

Matériau :

– Plaque tridimensionnelle perforée en acier au carbone électrozingué

Géométrie :

– H (mm) = :
– Trou à la base (mm) = : Ø
– Épaisseur s (mm) = :

Instructions pour la pose et performances mécaniques selon les indications fournies sur les fiches techniques du produit et prévues par la documentation technique de conception.

WHT + WASHER

Fourniture et mise en œuvre de équerre pour forces de traction pour structures en bois, type WHT + washer.
Marquage CE selon ETA 11/0086

Domaines d’utilisation :

– Assemblages bois-béton, OSB-béton, bois-bois, bois-OSB et bois-acier

Matériau :

– Plaque tridimensionnelle perforée en acier au carbone électrozingué

Géométrie :

Équerre :

– H (mm) = :
– Trou à la base (mm) = : Ø

Rondelle :

– Épaisseur s (mm) = :
– Trous (mm) = :

Instructions pour la pose et performances mécaniques selon les indications fournies sur les fiches techniques du produit et prévues par la documentation technique de conception.

WHT XXL + WASHER

Fourniture et mise en œuvre de équerre d’ancrage pour forces de traction élevées pour structures en bois, type WHT XXL + washer.
Marquage CE selon ETA 11/0086

Domaines d’utilisation :

– Assemblages bois-béton, OSB-béton, bois-bois, bois-OSB et bois-acier

Matériau :

– Plaque tridimensionnelle perforée en acier au carbone électrozingué

Géométrie :

Équerre :

– H (mm) = :
– Trou à la base (mm) = : Ø

Rondelle :

– Épaisseur s (mm) = :
– Trous (mm) = :

Instructions pour la pose et performances mécaniques selon les indications fournies sur les fiches techniques du produit et prévues par la documentation technique de conception.
