ÉQUERRES POUR BÂTIMENTS
WBR
Les équerres pour bois WBR sont idéales pour des assemblages structuraux nécessitant des résistances au cisaillement, à la traction ou au renversement.
Disponible en plusieurs dimensions, ils permettent de répondre à toute exigence d’application.

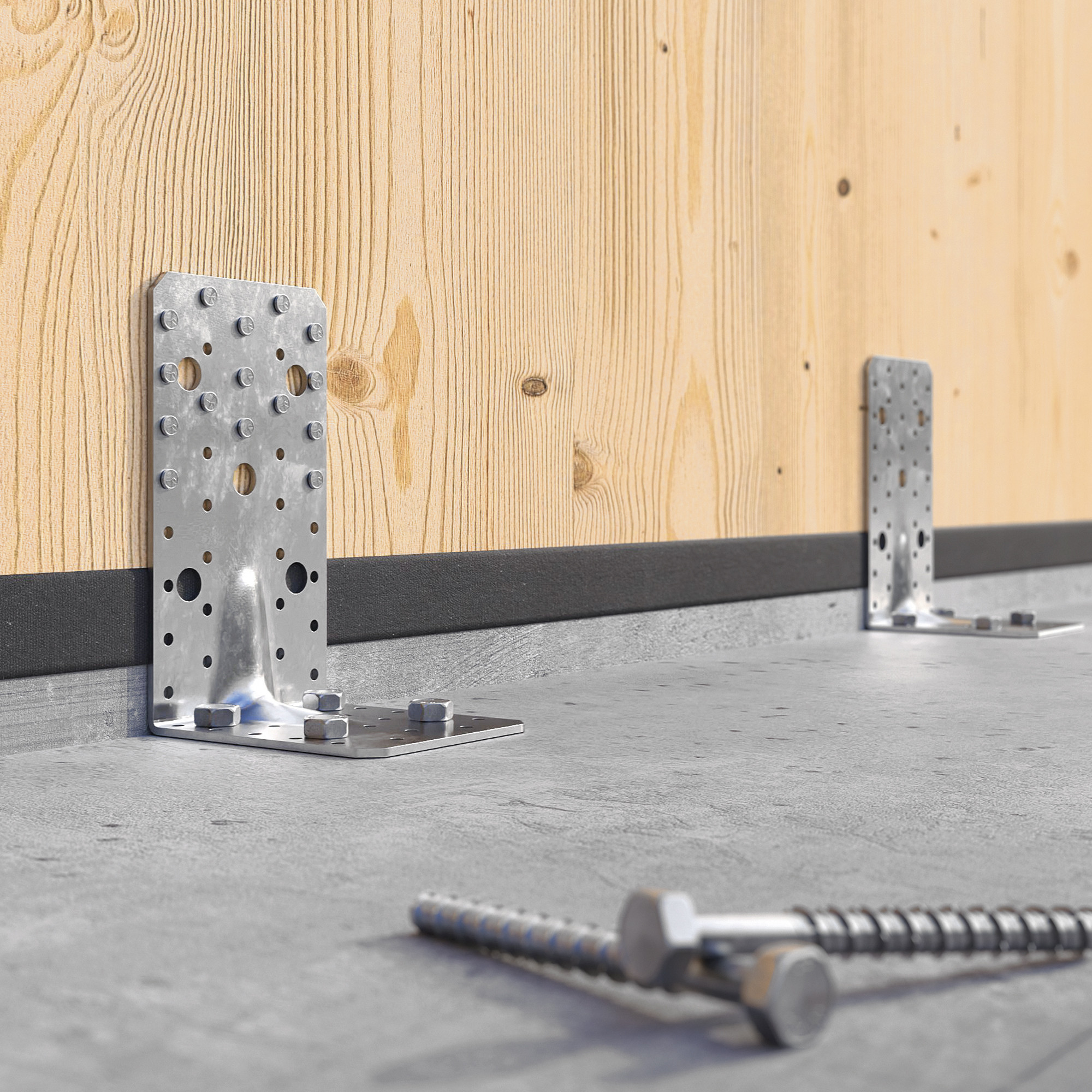

Grâce aux nombreux trous et à leur disposition, elles peuvent être utilisées tant sur du bois que sur béton.
WBR, les équerres pour bois et béton simples et versatiles.

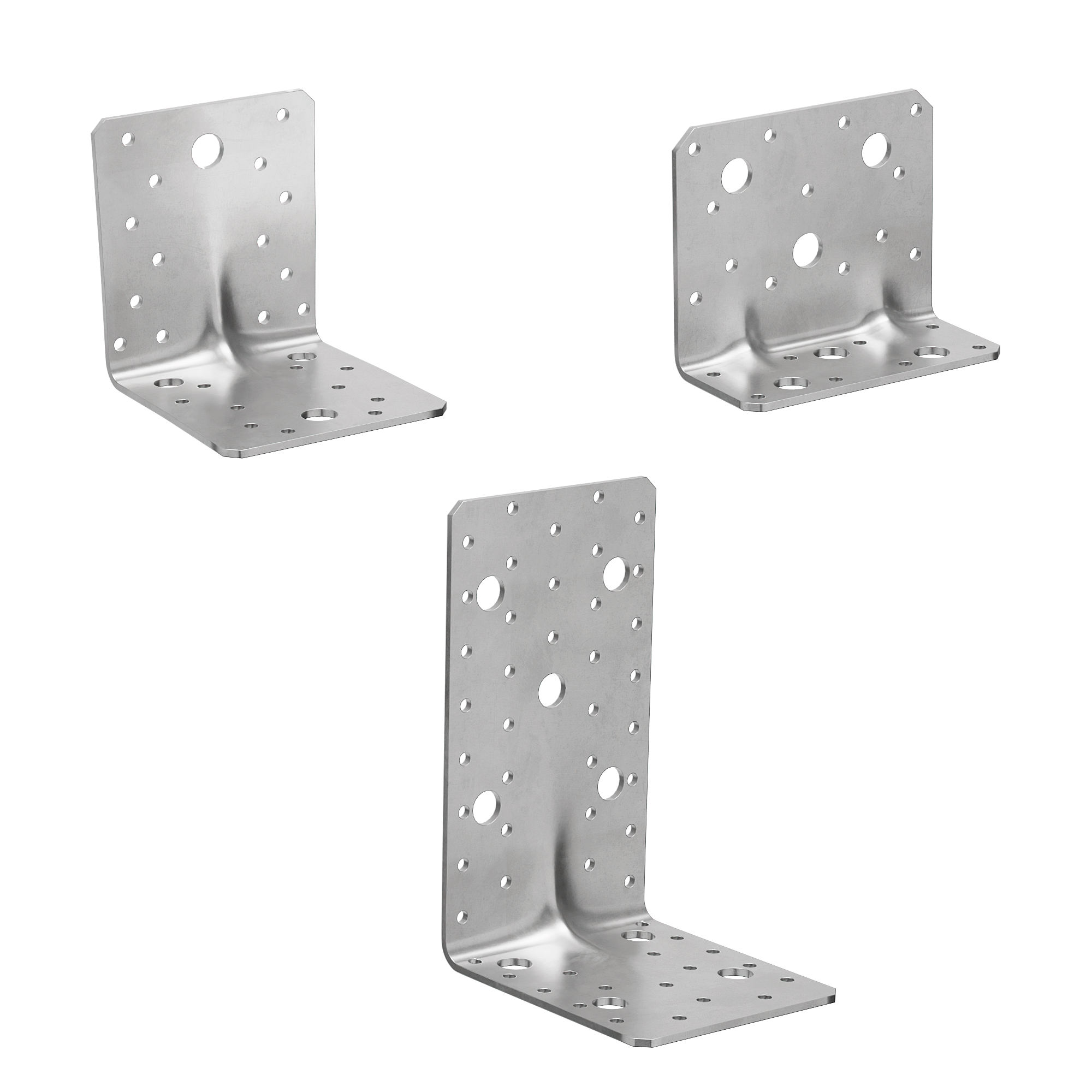

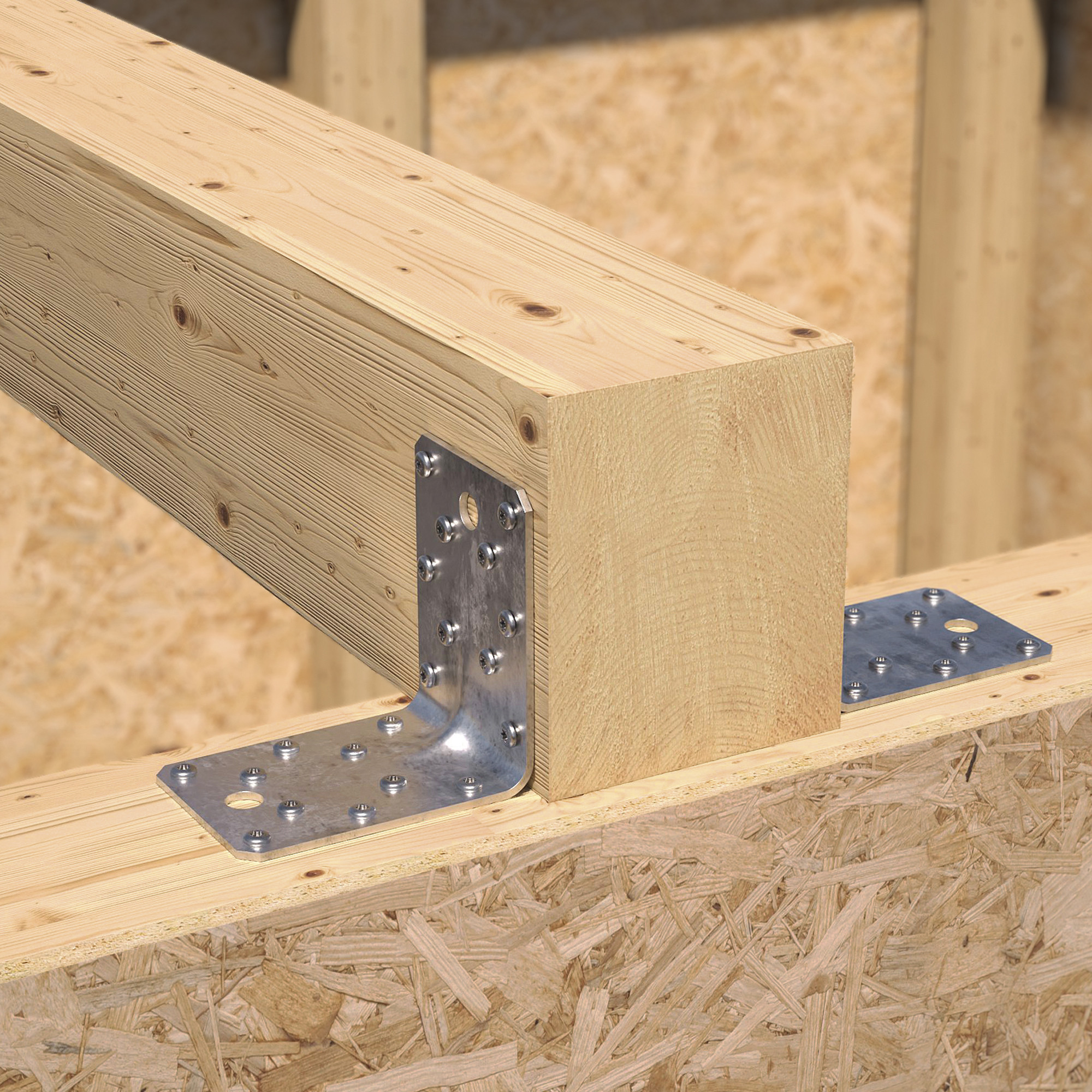

Les plaques tridimensionnelles perforées en acier au carbone électrozingué sont idéales pour réaliser des assemblages bois-bois et bois-béton. Elles peuvent être utilisées sur du bois massif et lamellé-collé, CLT, LVL, des ossatures plateformes (platform frame) et des panneaux à base de bois.
L’aptitude à l’usage et la sécurité sont garanties par le marquage CE, selon ETA. Les valeurs sont certifiées par des tests produits.
Documentation
| Fiche technique | |
|---|---|
| Déclaration des performances (DOP) | Télécharger |
| Fichier CAO |
WBR 70-90-100
| CODE | B
[mm]
|
P
[mm]
|
H
[mm]
|
pcs. |
|---|---|---|---|---|
| WBR070 | 55 | 70 | 70 | 100 |
| WBR090 | 65 | 90 | 90 | 100 |
| WBR100 | 90 | 100 | 100 | 50 |
WBR 90110-170
| CODE | B
[mm]
|
P
[mm]
|
H
[mm]
|
pcs. |
|---|---|---|---|---|
| WBR90110 | 110 | 50 | 90 | 50 |
| WBR170 | 95 | 114 | 174 | 25 |
WBR THIN 70-90-100
| CODE | B
[mm]
|
P
[mm]
|
H
[mm]
|
s
[mm]
|
pcs. |
|---|---|---|---|---|---|
| WBR07015 | 55 | 70 | 70 | 1.5 | 100 |
| WBR09015 | 65 | 90 | 90 | 1.5 | 100 |
| WBR10020 | 90 | 100 | 100 | 2 | 50 |
Specifications
WBR 70
Fourniture et mise en œuvre de équerre standard avec renfort pour structures en bois, type WBR 70.
Marquage CE selon ETA
Domaines d’utilisation :
– Assemblages bois-bois et bois-béton
Matériau :
– Plaque tridimensionnelle perforée en acier au carbone électrozingué
Géométrie :
– B (mm) = :
– P (mm) = :
– H (mm) = :
– Épaisseur s (mm) = :
Instructions pour la pose et performances mécaniques selon les indications fournies sur les fiches techniques du produit et prévues par la documentation technique de conception.
WBR 90
Fourniture et mise en œuvre de équerre standard avec renfort pour structures en bois, type WBR 90.
Marquage CE selon ETA
Domaines d’utilisation :
– Assemblages bois-bois et bois-béton
Matériau :
– Plaque tridimensionnelle perforée en acier au carbone électrozingué
Géométrie :
– B (mm) = :
– P (mm) = :
– H (mm) = :
– Épaisseur s (mm) = :
Instructions pour la pose et performances mécaniques selon les indications fournies sur les fiches techniques du produit et prévues par la documentation technique de conception.
WBR 100
Fourniture et mise en œuvre de équerre standard avec renfort pour structures en bois, type WBR 100.
Marquage CE selon ETA
Domaines d’utilisation :
– Assemblages bois-bois et bois-béton
Matériau :
– Plaque tridimensionnelle perforée en acier au carbone électrozingué
Géométrie :
– B (mm) = :
– P (mm) = :
– H (mm) = :
– Épaisseur s (mm) = :
Instructions pour la pose et performances mécaniques selon les indications fournies sur les fiches techniques du produit et prévues par la documentation technique de conception.
WBR 170
Fourniture et mise en œuvre de équerre standard avec renfort pour structures en bois, type WBR 170.
Marquage CE selon ETA
Domaines d’utilisation :
– Assemblages bois-bois et bois-béton
Matériau :
– Plaque tridimensionnelle perforée en acier au carbone électrozingué
Géométrie :
– B (mm) = :
– P (mm) = :
– H (mm) = :
– Épaisseur s (mm) = :
Instructions pour la pose et performances mécaniques selon les indications fournies sur les fiches techniques du produit et prévues par la documentation technique de conception.
WBR THIN 70
Fourniture et mise en œuvre de équerre standard avec renfort pour structures en bois, type WBR THIN 70.
Marquage CE selon ETA
Domaines d’utilisation :
– Assemblages bois-bois et bois-béton
Matériau :
– Plaque tridimensionnelle perforée en acier au carbone électrozingué
Géométrie :
– B (mm) = :
– P (mm) = :
– H (mm) = :
– Épaisseur s (mm) = :
Instructions pour la pose et performances mécaniques selon les indications fournies sur les fiches techniques du produit et prévues par la documentation technique de conception.
WBR THIN 90
Fourniture et mise en œuvre de équerre standard avec renfort pour structures en bois, type WBR THIN 90.
Marquage CE selon ETA
Domaines d’utilisation :
– Assemblages bois-bois et bois-béton
Matériau :
– Plaque tridimensionnelle perforée en acier au carbone électrozingué
Géométrie :
– B (mm) = :
– P (mm) = :
– H (mm) = :
– Épaisseur s (mm) = :
Instructions pour la pose et performances mécaniques selon les indications fournies sur les fiches techniques du produit et prévues par la documentation technique de conception.
WBR THIN 100
Fourniture et mise en œuvre de équerre standard avec renfort pour structures en bois, type WBR THIN 100.
Marquage CE selon ETA
Domaines d’utilisation :
– Assemblages bois-bois et bois-béton
Matériau :
– Plaque tridimensionnelle perforée en acier au carbone électrozingué
Géométrie :
– B (mm) = :
– P (mm) = :
– H (mm) = :
– Épaisseur s (mm) = :
Instructions pour la pose et performances mécaniques selon les indications fournies sur les fiches techniques du produit et prévues par la documentation technique de conception.
