ALUMEGA

CONNECTEUR A CHARNIERE POUR POTEAUX-POUTRES

ALUMEGA est le connecteur qui standardise les assemblages poutre-poutre et poutre-poteau pour les systèmes post and beam, même avec de grandes portées.

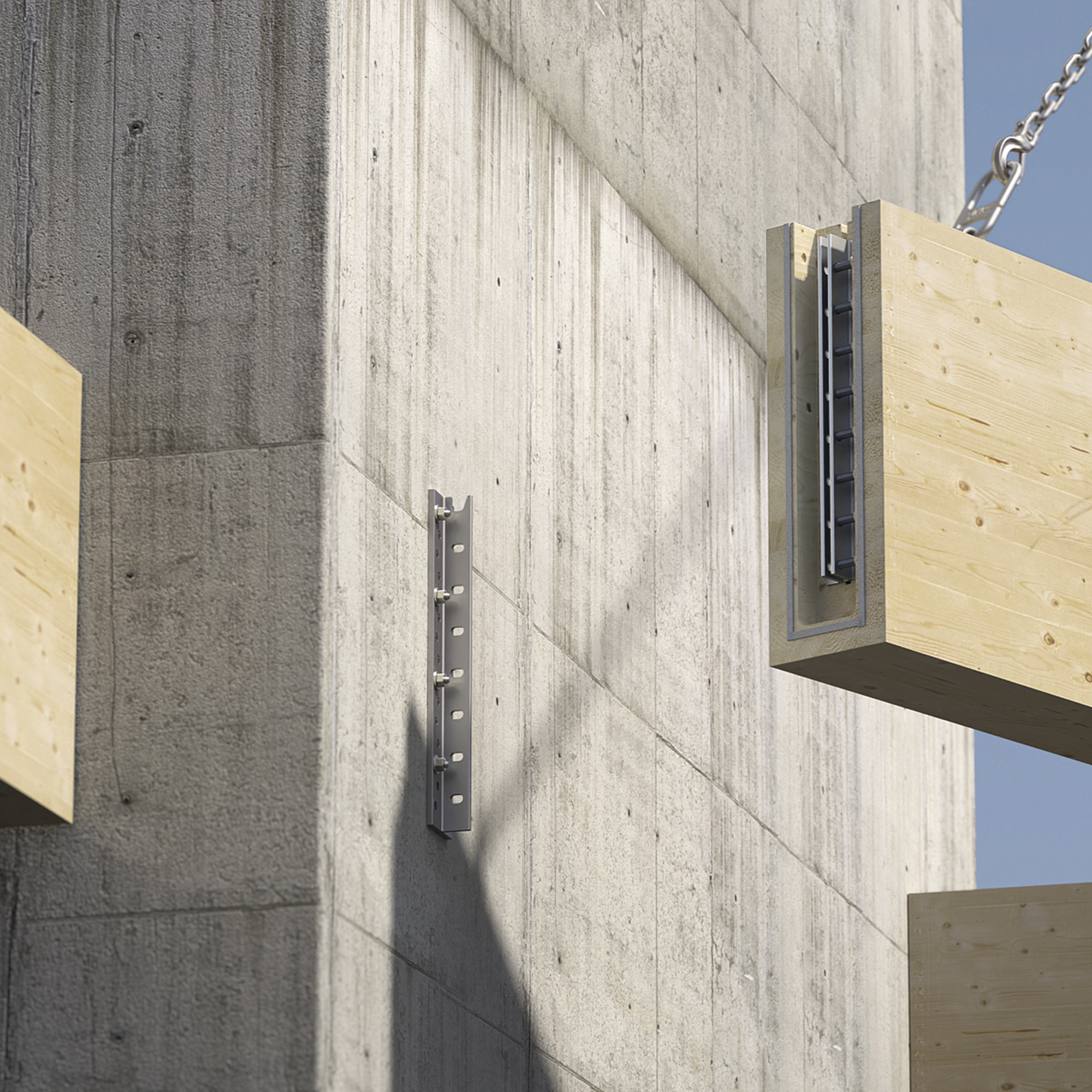

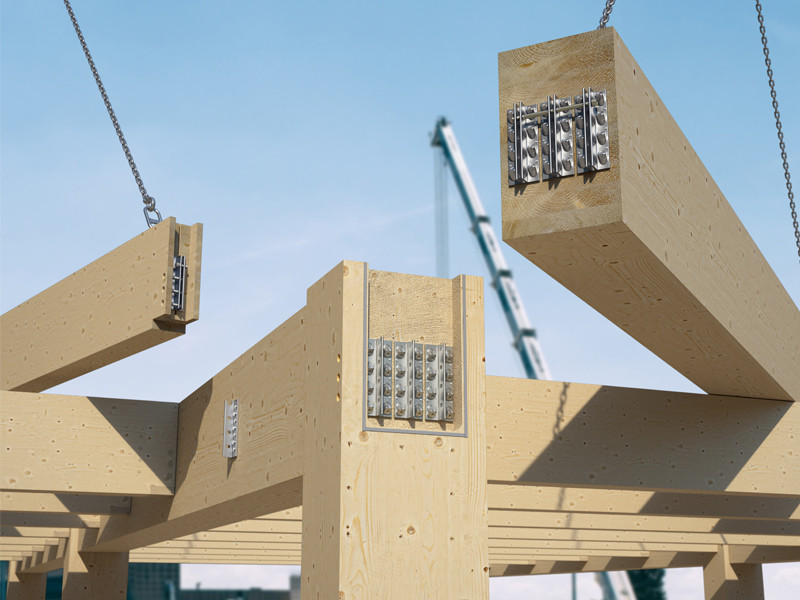

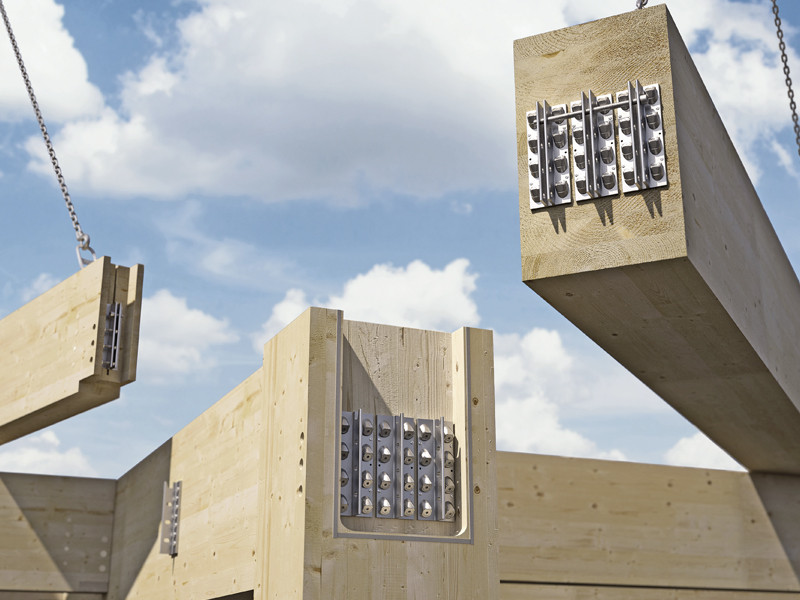

Le connecteur à charnière ALUMEGA permet d'obtenir le comportement théorique supposé dans la conception des assemblages bois-bois :

  • Il agit comme une connexion à charnière permettant la rotation libre de la poutre aux extrémités.
  • En cas de tremblement de terre ou de vent, la connexion suit la rotation du poteau en préservant la résistance au cisaillement pour les charges gravitationnelles provenant du sol et en réduisant les dommages structurels.

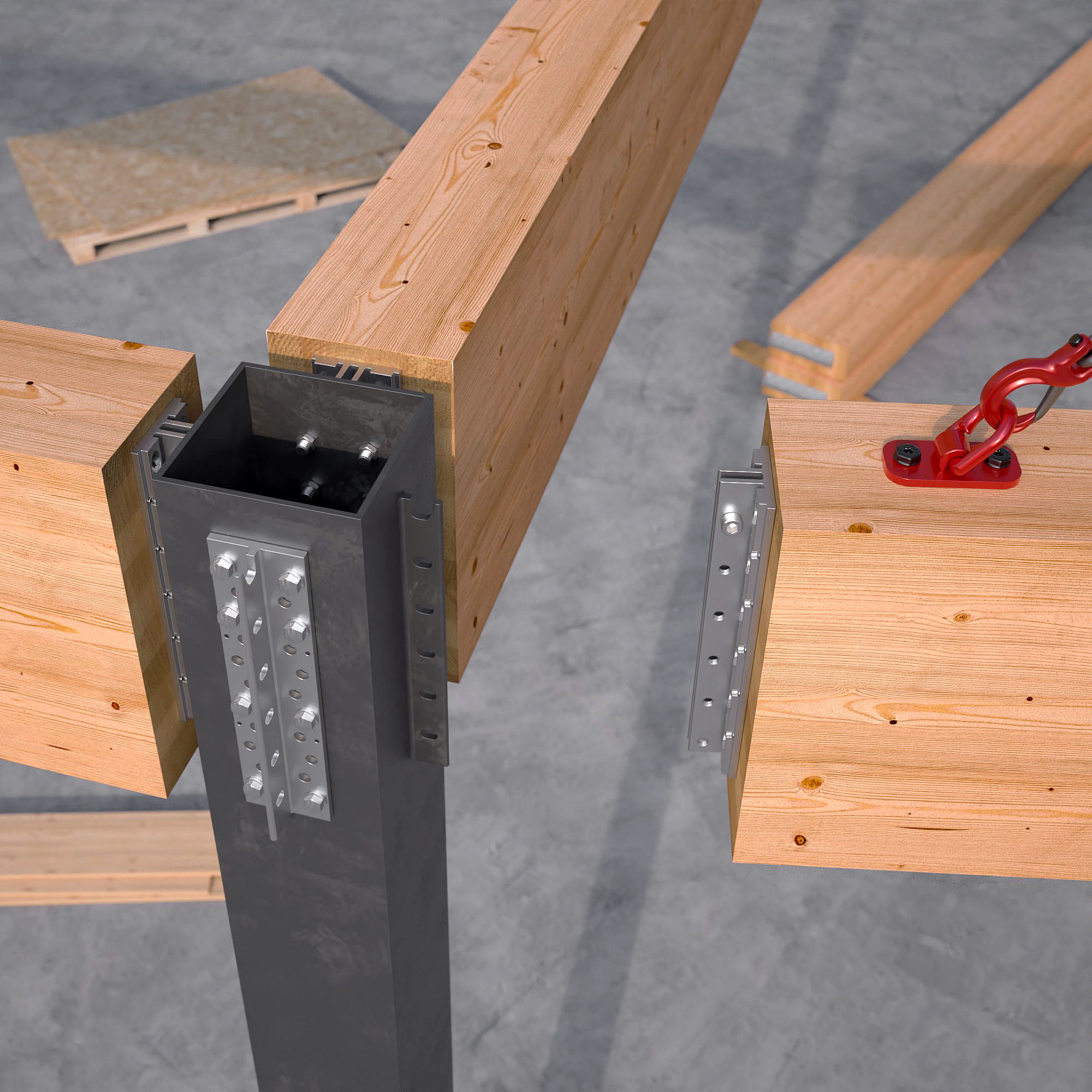

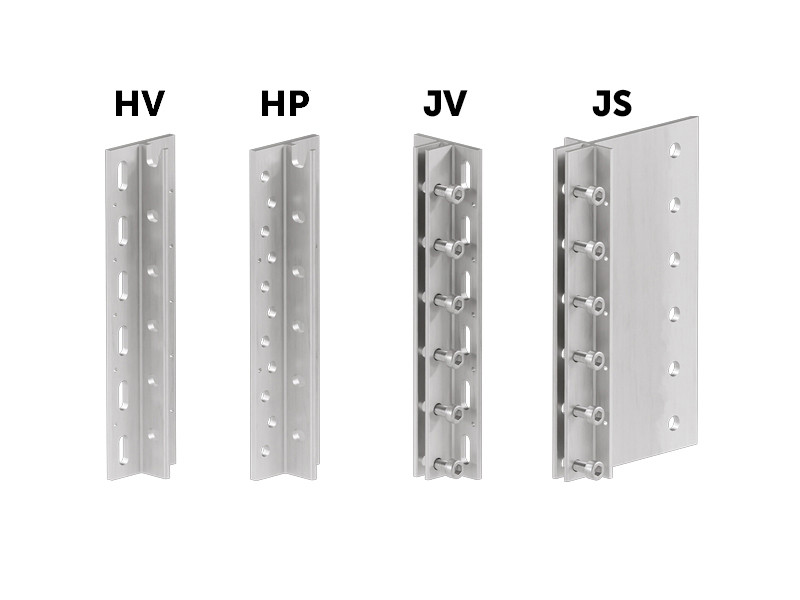

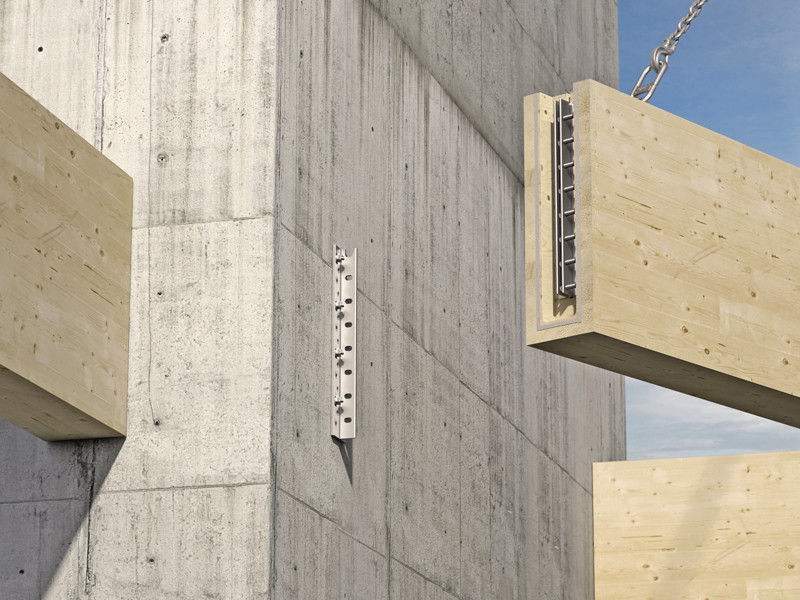

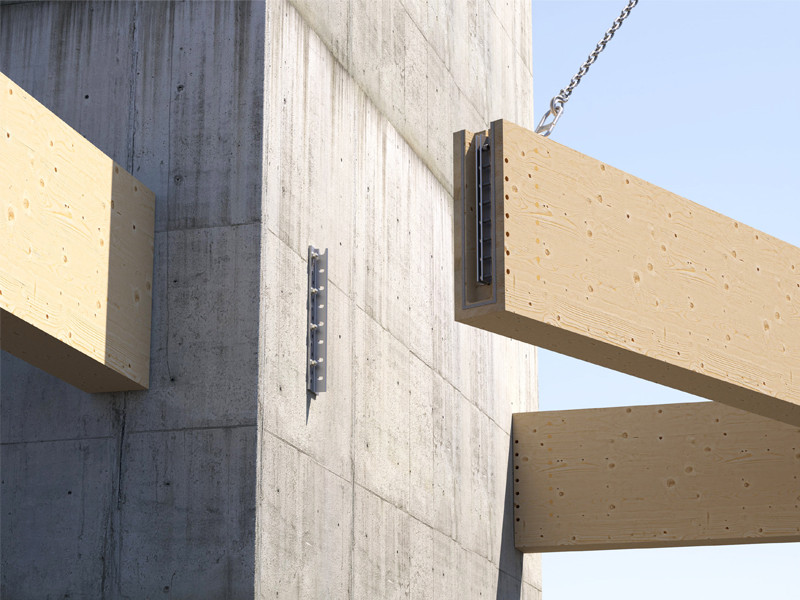

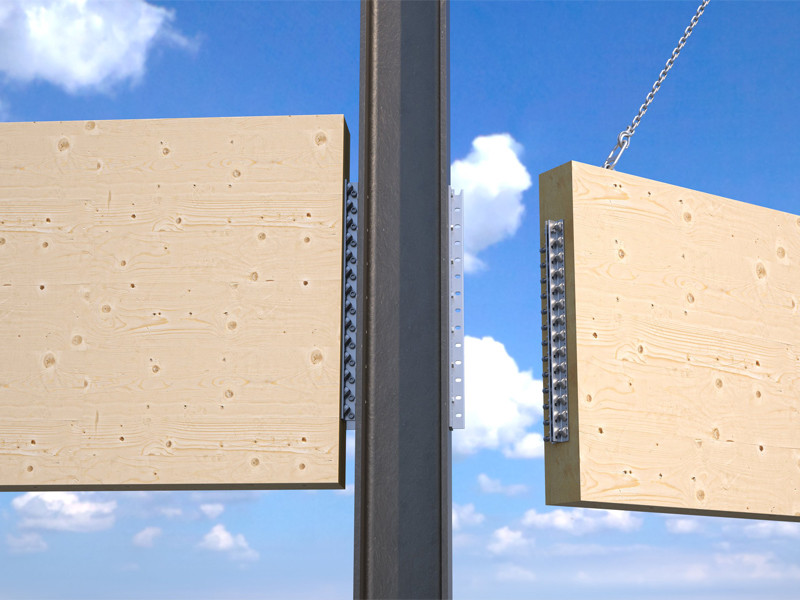

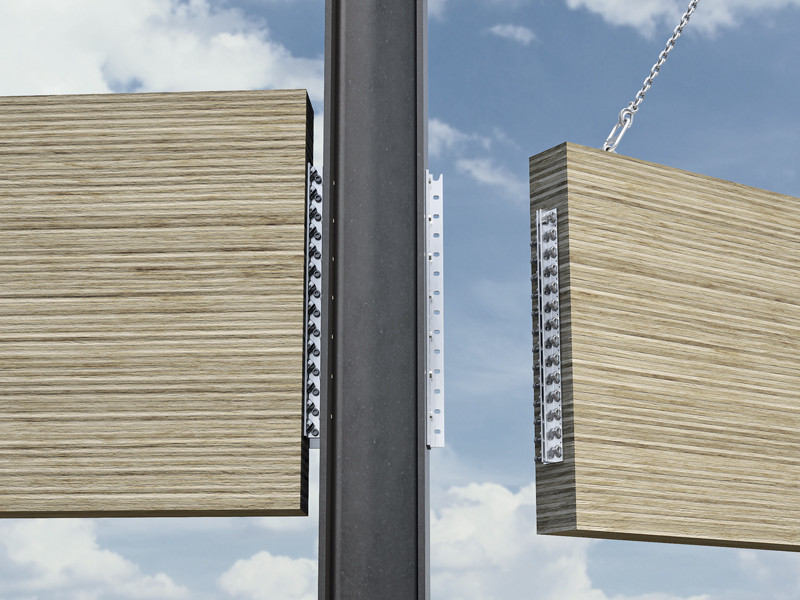

  • La possibilité de juxtaposer plusieurs modules permet de résoudre tous les assemblages sur bois, béton et acier.
Contacter l'agent

Description

ALUMEGA : tolérance d’installation et capacité rotationnelle.

Il s'agit du connecteur offrant la plus grande tolérance d'installation par rapport aux autres connecteurs hautes performances du marché :

• grâce à ses trous oblongs horizontaux, ALUMEGA peut glisser de 8 mm (+-4 mm) dans la direction axiale
• sa forme spéciale permet une tolérance latérale perpendiculaire à la poutre secondaire
• Après un processus réglementaire strict, il a été testé et certifié selon ETE-23/0824

Grâce à ses trous oblongs, la connexion est idéale pour la prévention des dommages sismiques. Le comportement statique de la charnière permet d'éviter les moments de flexion aux supports dus à la déviation de la poutre.

ALUMEGA: pré-installable et facile à monter.

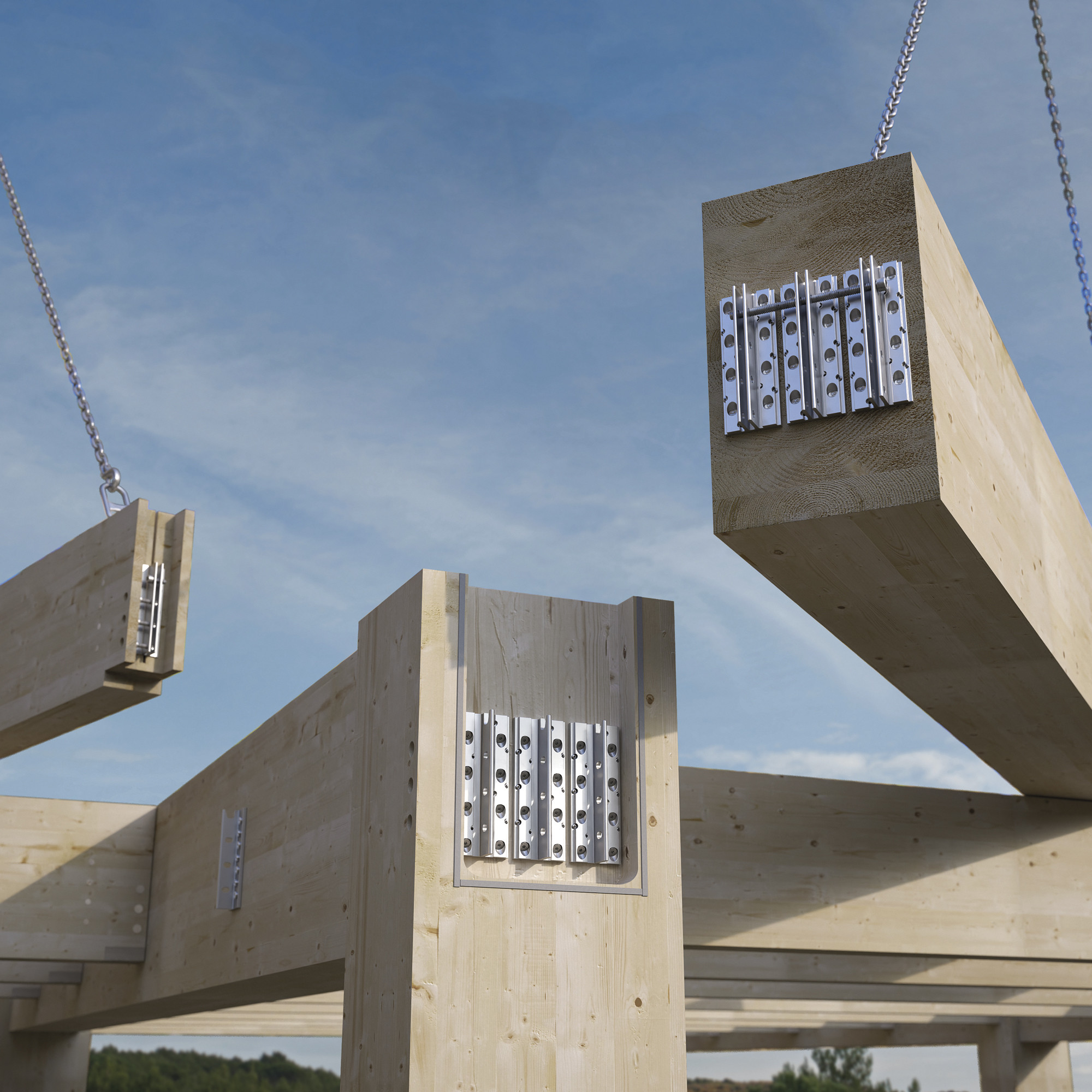

Le fraisage supérieur permet d’utiliser un boulon comme aide au positionnement. La connexion peut être pré-assemblée en usine et complétée sur place avec de simples boulons en acier.

Documentation

  • Fiche technique
  • Fiche technique Old
  • Certification ETA
  • Fichier CAO
  • Fichiers pour Concrete Anchors
  • Fichier BIM.ifc
  • Fichier BIM.rfa
  • Feuille de calcul Alumega_calculator
  • Indications Pour La Pose (Alumega HV - JV)
  • Manuel d'installation (JIGALUMEGA)

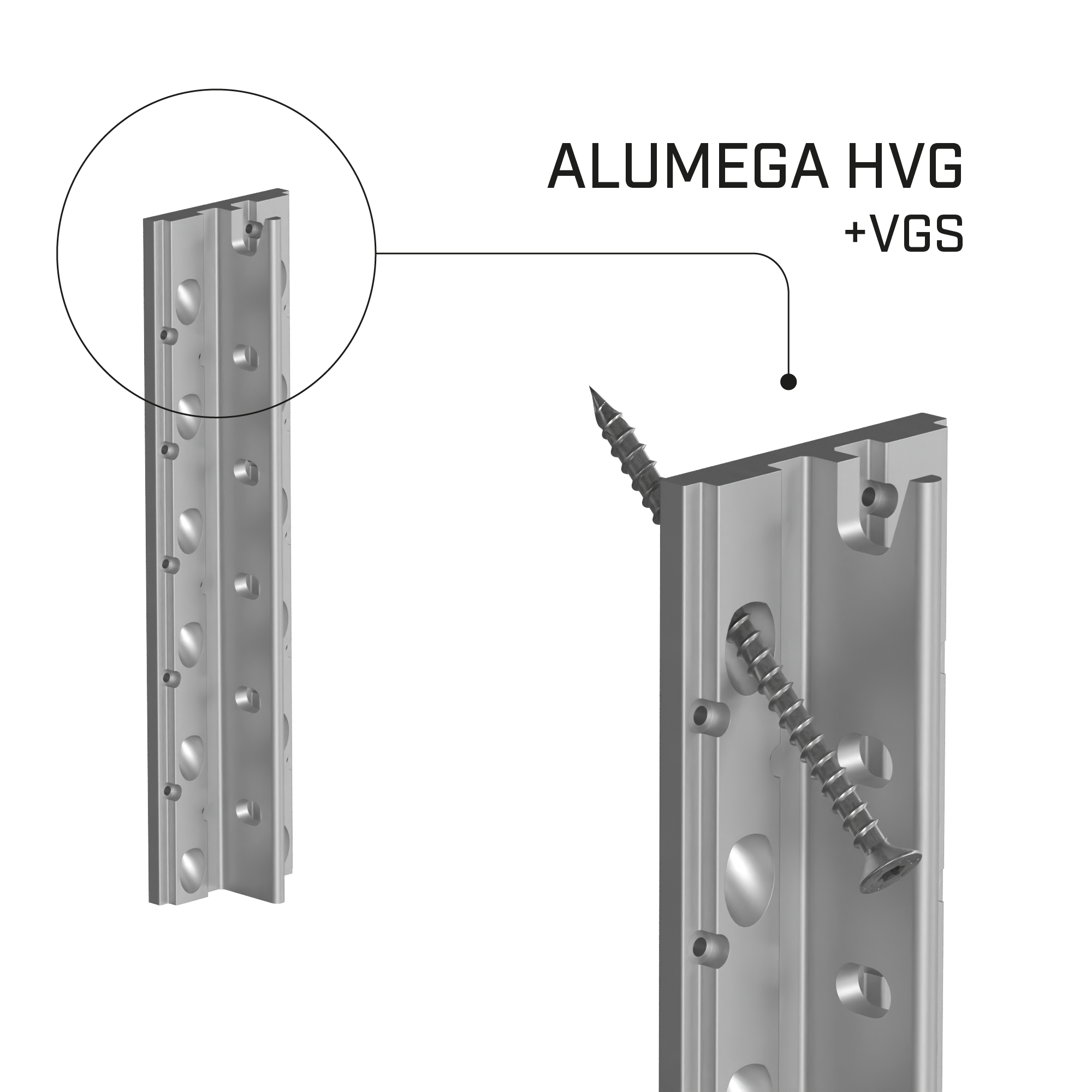

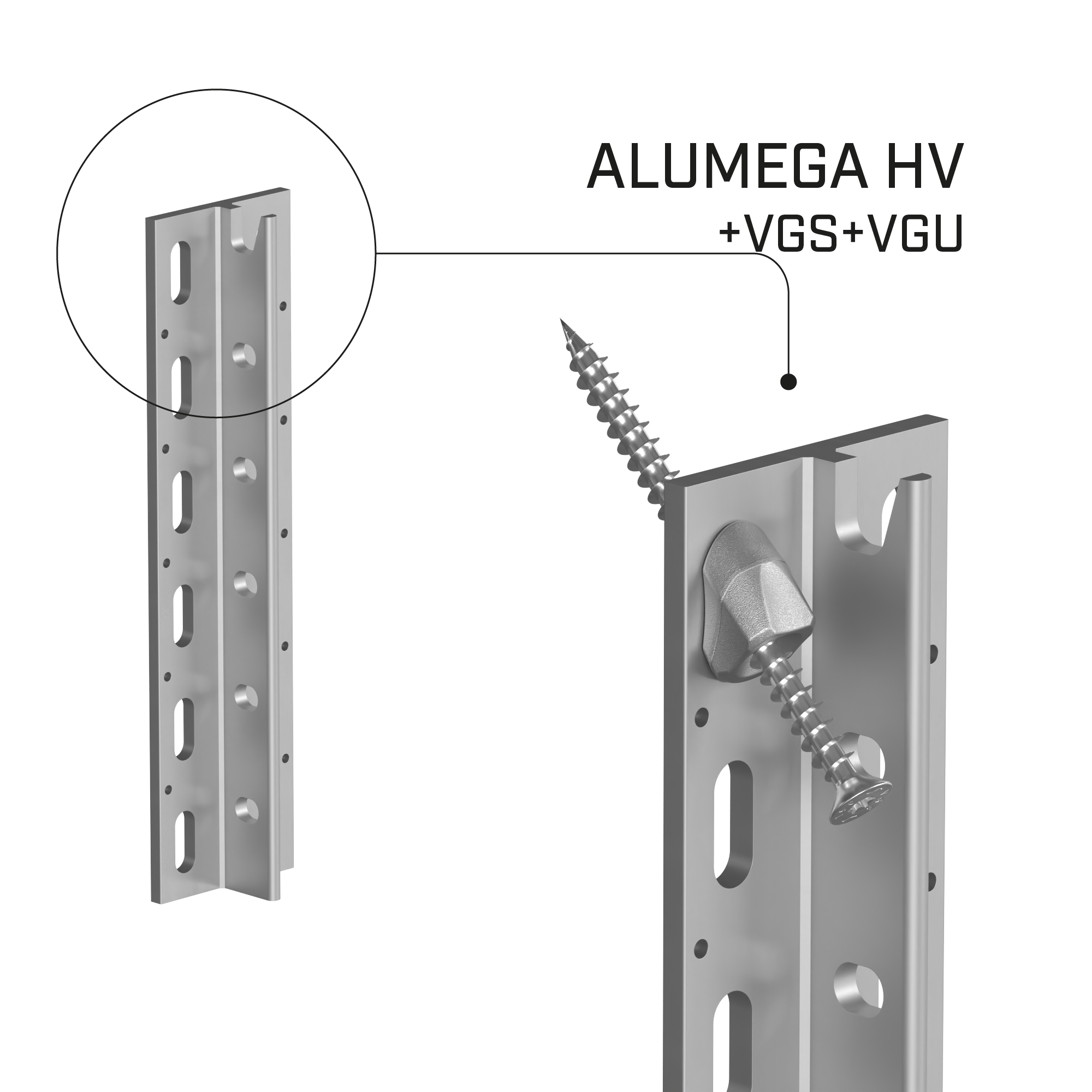

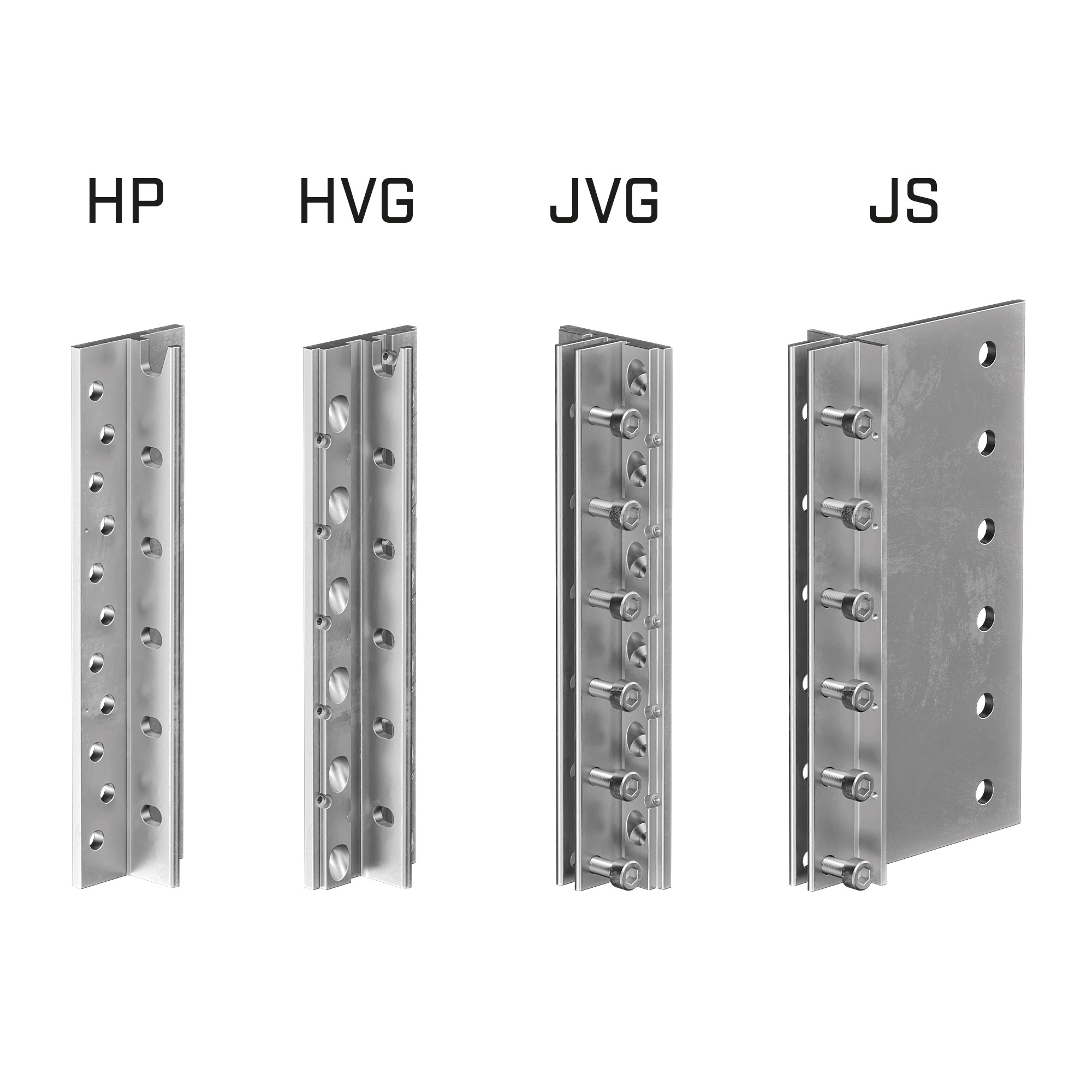

HV – CONNECTEUR POUR ÉLÉMENT PRINCIPAL (HEADER) POUR BOIS AVEC VIS INCLINÉES

CODE B
[mm]
 P
[mm]
 H
[mm]
 B
[in]
 P
[in]
 H
[in]
 pcs.
DOP
ALUMEGA240HV 95 50 240 3 3/4'' 1 15/16'' 9 1/2'' 1
ALUMEGA360HV 95 50 360 3 3/4'' 1 15/16'' 14 1/4'' 1
ALUMEGA600HV 95 50 600 3 3/4'' 1 15/16'' 23 5/8'' 1
ALUMEGA720HV 95 50 720 3 3/4'' 1 15/16'' 28 3/8'' 1
ALUMEGA840HV 95 50 840 3 3/4'' 1 15/16'' 33 1/16'' 1

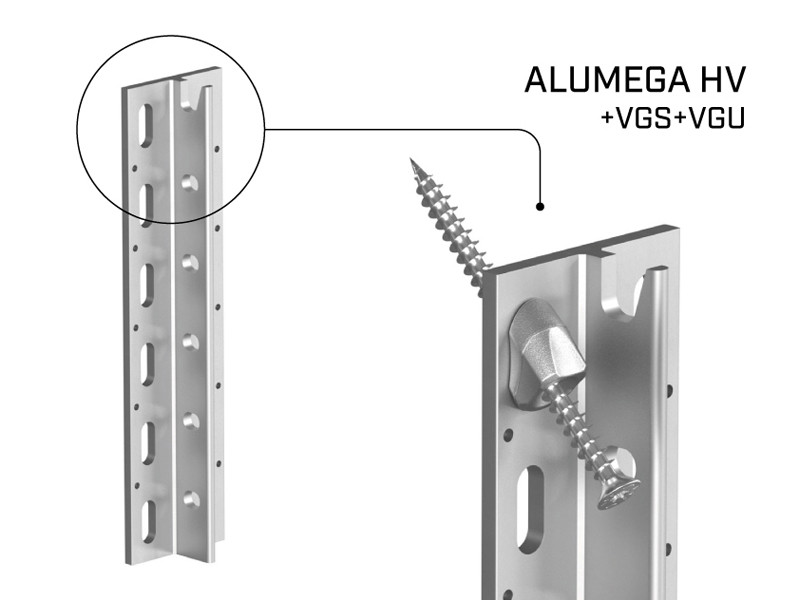

HVG – CONNECTEUR POUR ÉLÉMENT PRINCIPAL (HEADER) POUR BOIS AVEC VIS INCLINÉES

CODE B
[mm]
 P
[mm]
 H
[mm]
 B
[in]
 P
[in]
 H
[in]
 pcs.
DOP
ALUMEGA240HVG 95 50 240 3 3/4'' 1 15/16'' 9 1/2'' 1
ALUMEGA360HVG 95 50 360 3 3/4'' 1 15/16'' 14 1/4'' 1
ALUMEGA480HVG 95 50 480 3 3/4'' 1 15/16'' 19'' 1
ALUMEGA600HVG 95 50 600 3 3/4'' 1 15/16'' 23 5/8'' 1
ALUMEGA720HVG 95 50 720 3 3/4'' 1 15/16'' 28 3/8'' 1
ALUMEGA840HVG 95 50 840 3 3/4'' 1 15/16'' 33 1/16'' 1

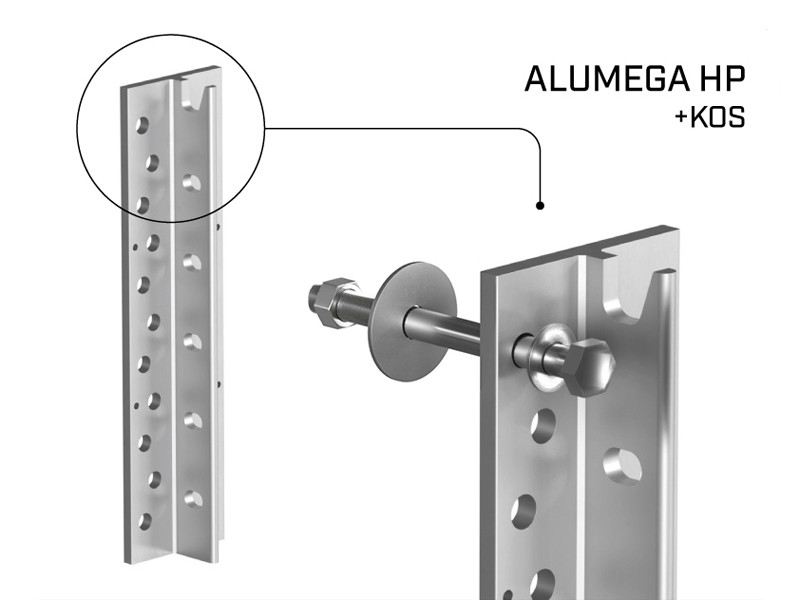

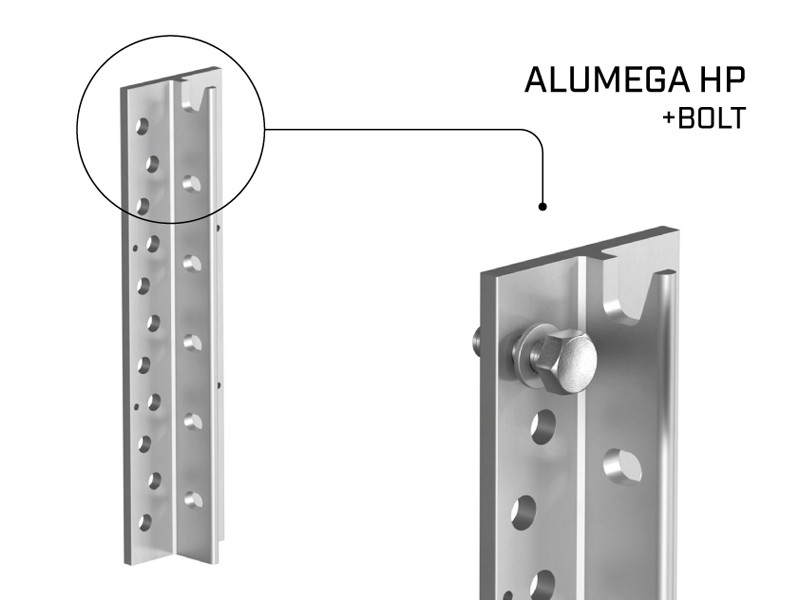

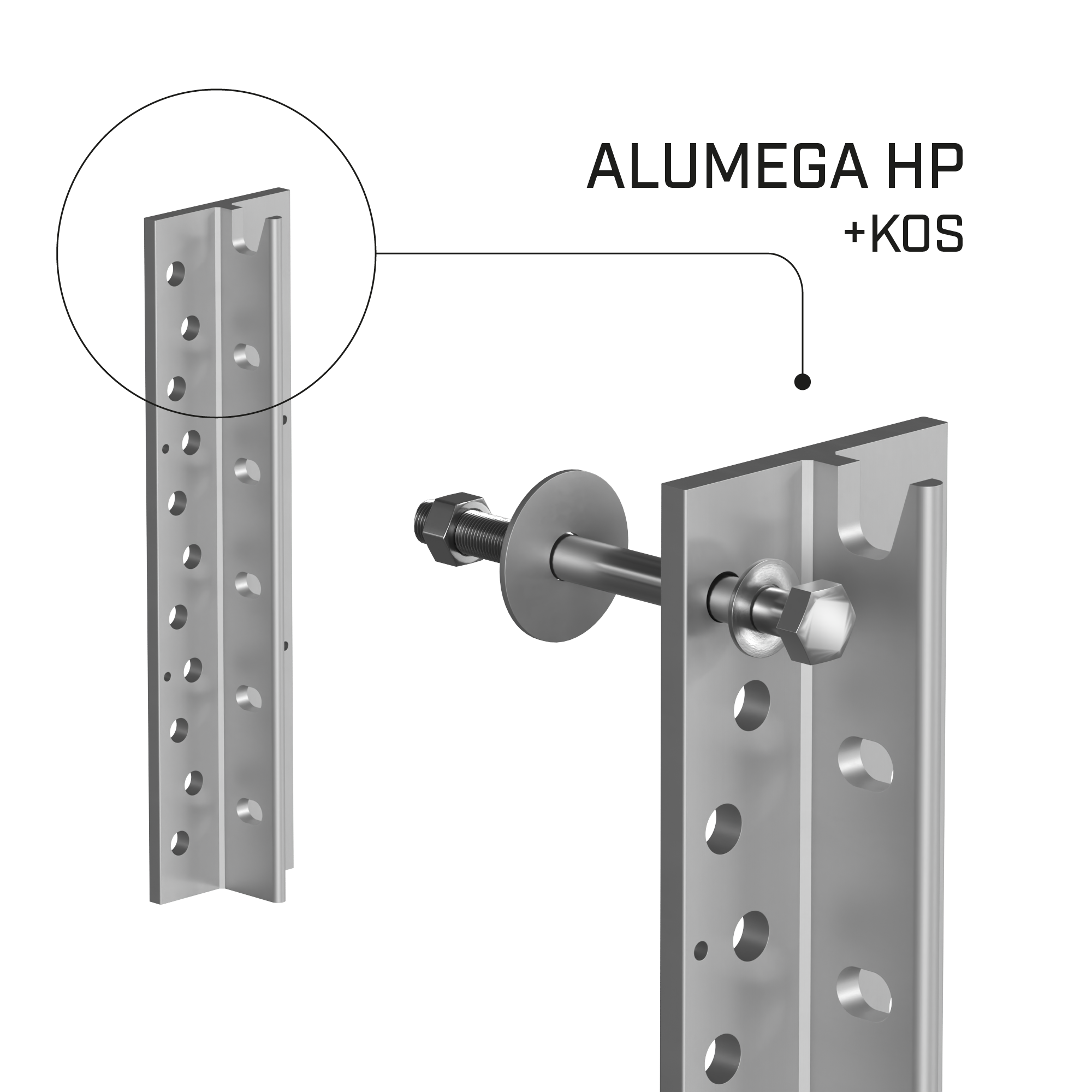

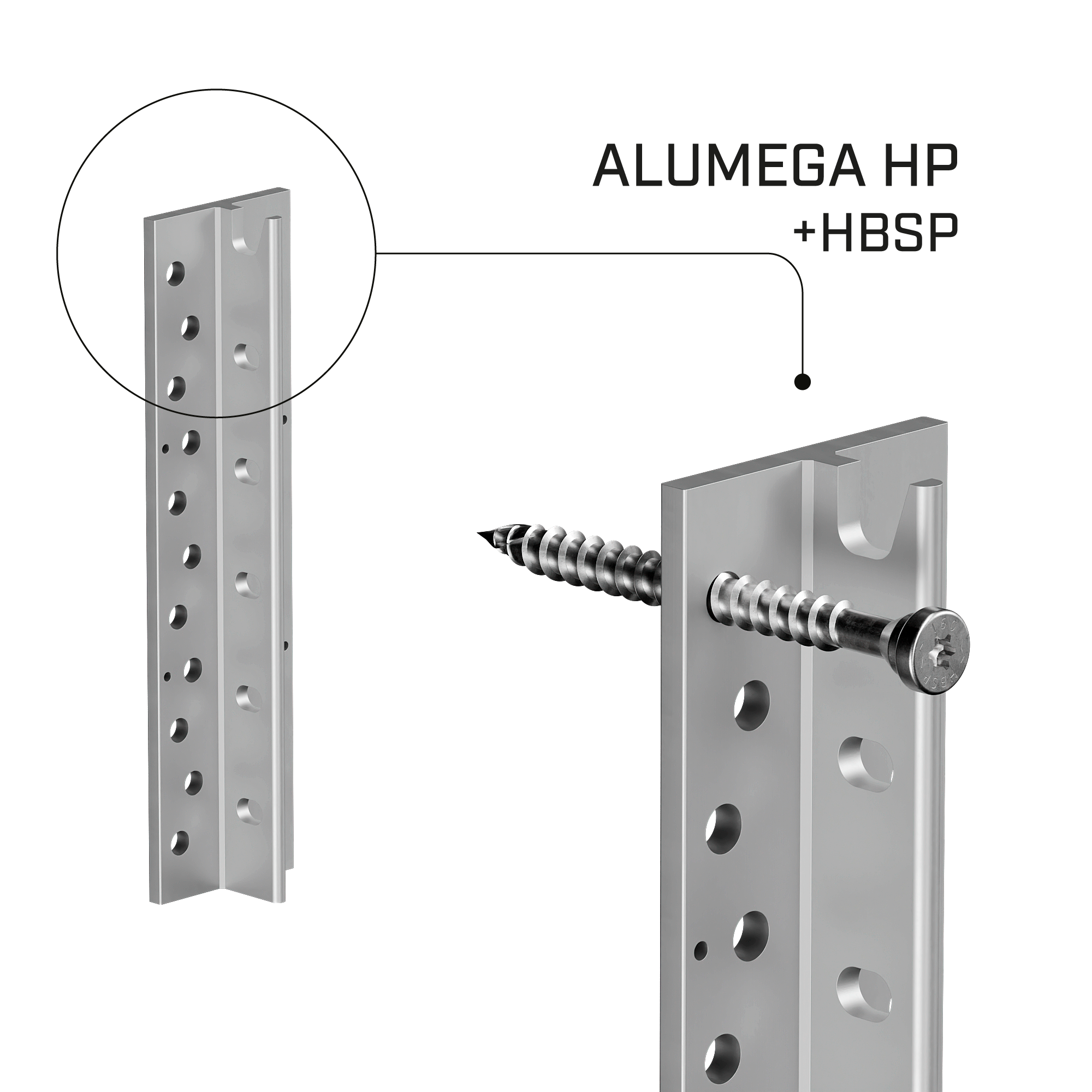

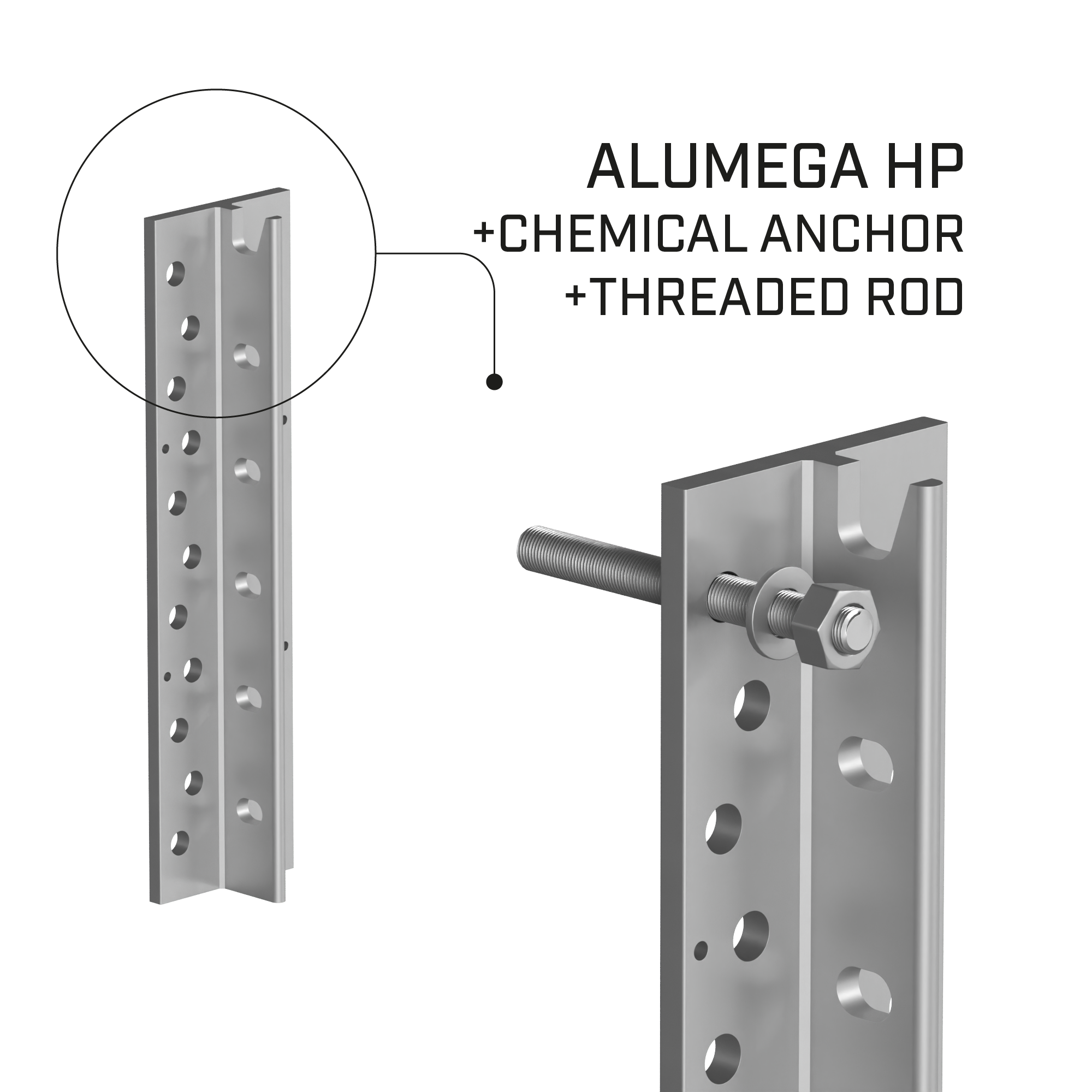

HP – CONNECTEUR POUR ÉLÉMENT PRINCIPAL (HEADER) POUR BOIS, BÉTON ET ACIER

CODE B
[mm]
 P
[mm]
 H
[mm]
 B
[in]
 P
[in]
 H
[in]
 pcs.
DOP
ALUMEGA240HP 95 50 240 3 3/4'' 1 15/16'' 9 1/2'' 1
ALUMEGA360HP 95 50 360 3 3/4'' 1 15/16'' 14 1/4'' 1
ALUMEGA480HP 95 50 480 3 3/4'' 1 15/16'' 19'' 1
ALUMEGA600HP 95 50 600 3 3/4'' 1 15/16'' 23 5/8'' 1
ALUMEGA720HP 95 50 720 3 3/4'' 1 15/16'' 28 3/8'' 1
ALUMEGA840HP 95 50 840 3 3/4'' 1 15/16'' 33 1/16'' 1

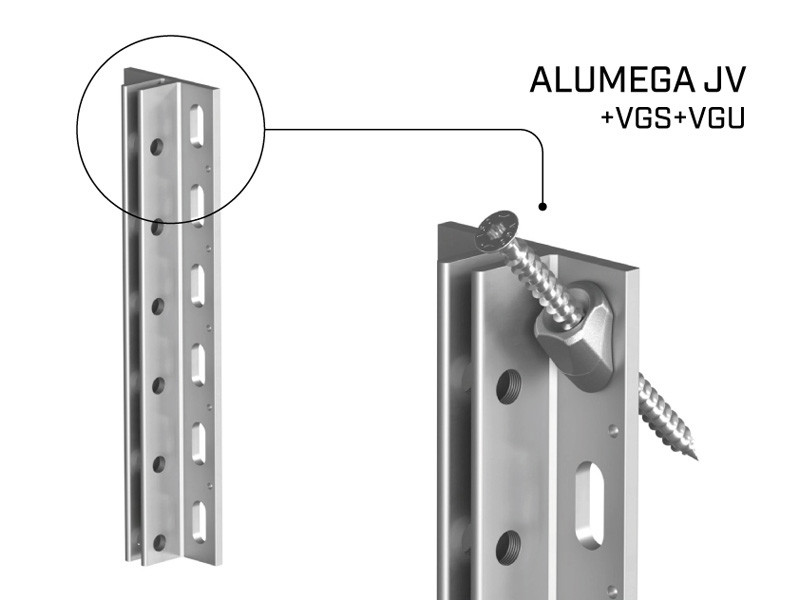

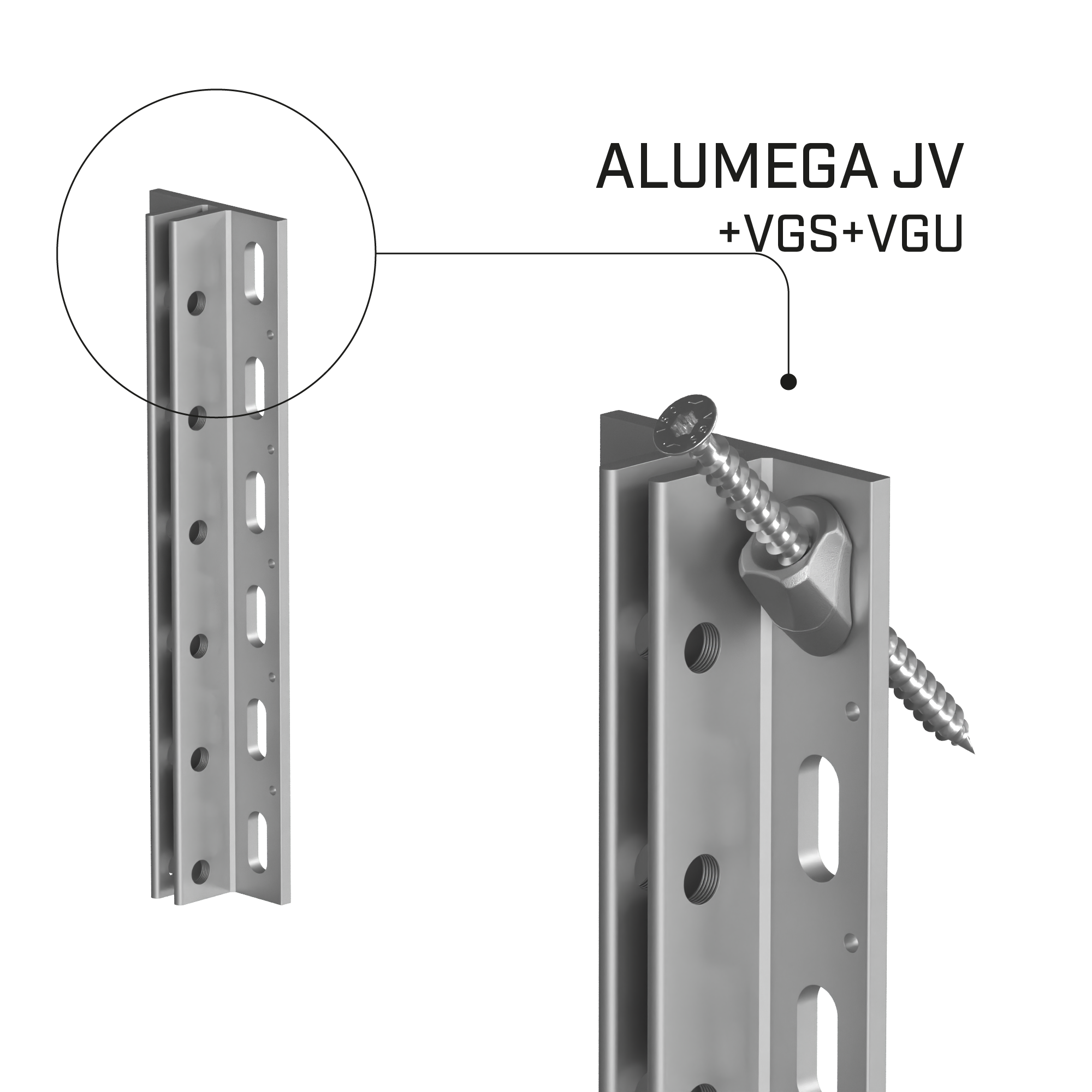

JV - CONNECTEUR POUR POUTRE (JOIST) AVEC VIS INCLINÉES

CODE B
[mm]
 P
[mm]
 H
[mm]
 B
[in]
 P
[in]
 H
[in]
 pcs.
DOP
ALUMEGA360JV 95 49 360 3 3/4'' 1 15/16'' 14 1/4'' 1
ALUMEGA840JV 95 49 840 3 3/4'' 1 15/16'' 33 1/16'' 1

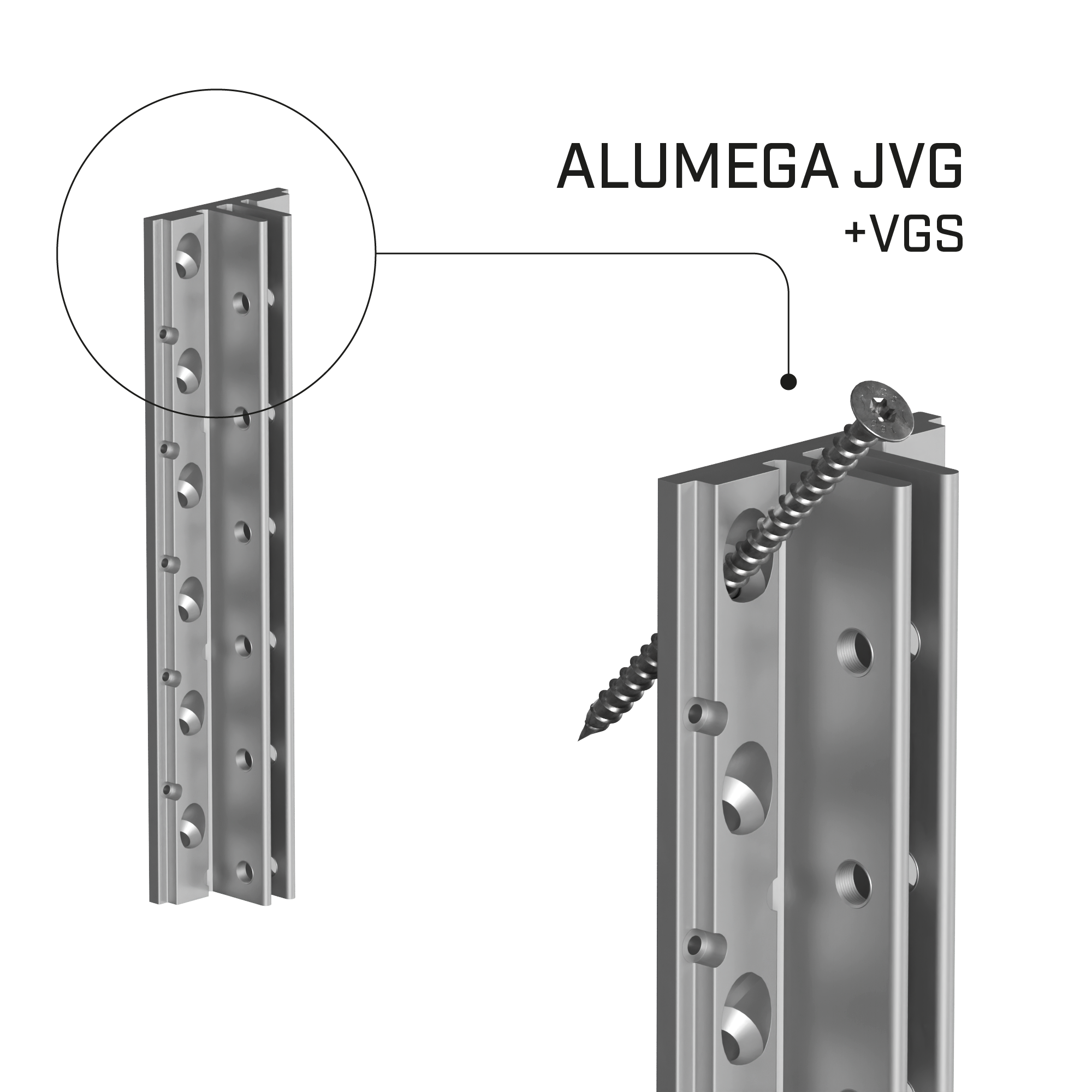

JVG - CONNECTEUR POUR POUTRE (JOIST) AVEC VIS INCLINÉES

CODE B
[mm]
 P
[mm]
 H
[mm]
 B
[in]
 P
[in]
 H
[in]
 pcs.
DOP
ALUMEGA240JVG 95 49 240 3 3/4'' 1 15/16'' 9 1/2'' 1
ALUMEGA360JVG 95 49 360 3 3/4'' 1 15/16'' 14 1/4'' 1
ALUMEGA480JVG 95 49 480 3 3/4'' 1 15/16'' 19'' 1
ALUMEGA600JVG 95 49 600 3 3/4'' 1 15/16'' 23 5/8'' 1
ALUMEGA720JVG 95 49 720 3 3/4'' 1 15/16'' 28 3/8'' 1
ALUMEGA840JVG 95 49 840 3 3/4'' 1 15/16'' 33 1/16'' 1

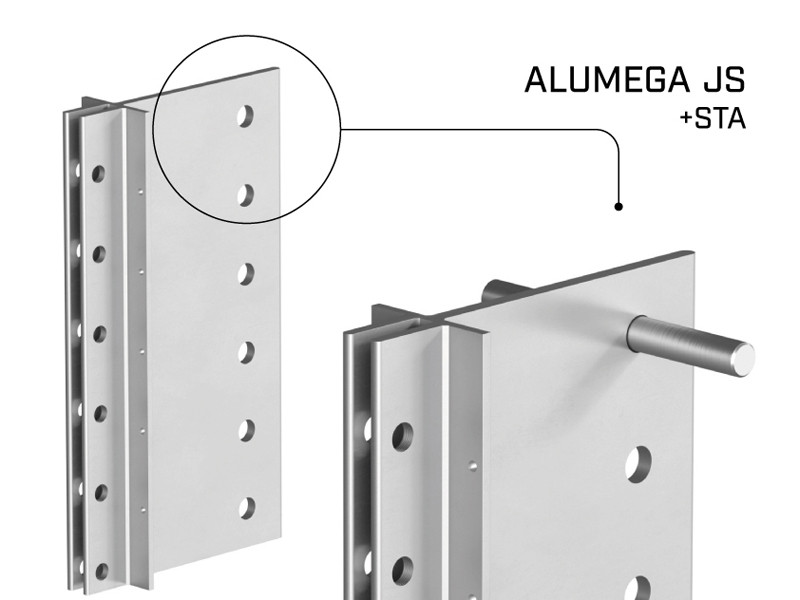

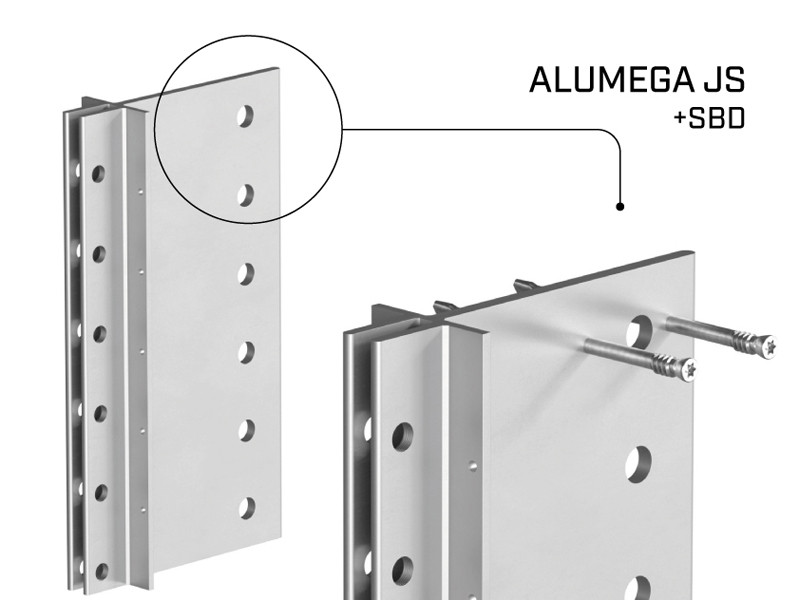

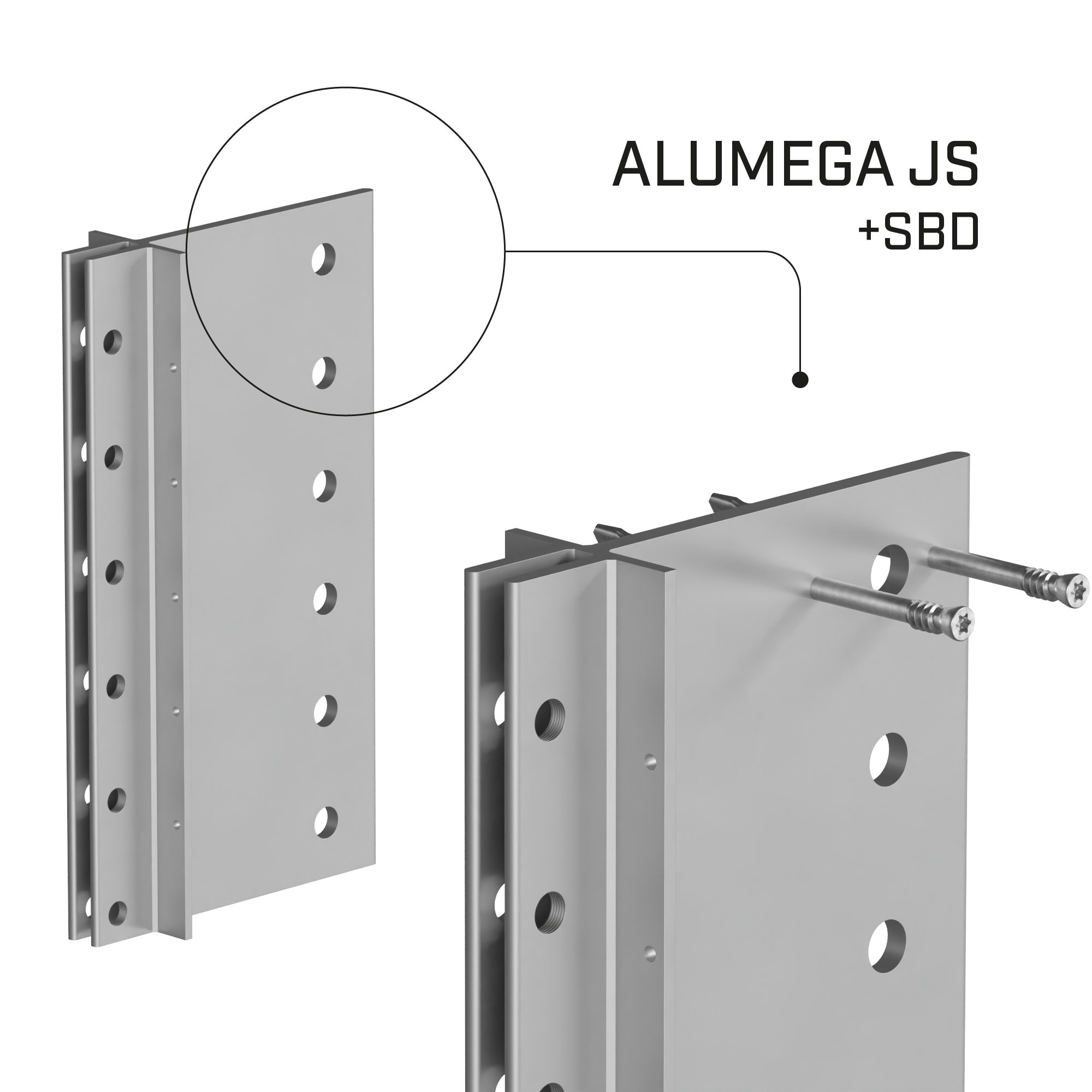

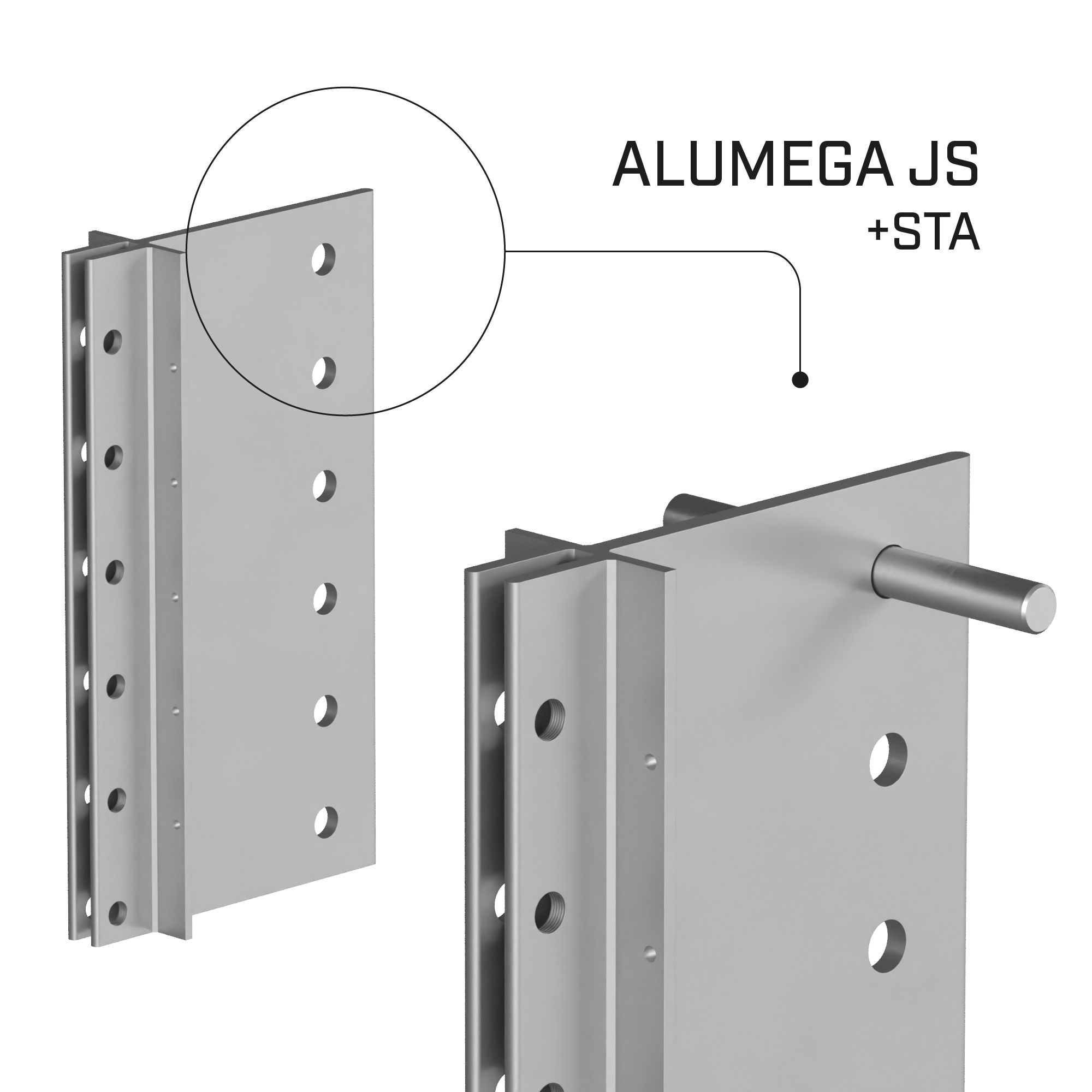

JS - CONNECTEUR POUR POUTRE (JOIST) AVEC BROCHES STA/SBD

CODE B
[mm]
 P
[mm]
 H
[mm]
 B
[in]
 P
[in]
 H
[in]
 pcs.
DOP
ALUMEGA240JS 68 49 240 2 11/16'' 1 15/16'' 9 1/2'' 1
ALUMEGA360JS 68 49 360 2 11/16'' 1 15/16'' 14 1/4'' 1
ALUMEGA480JS 68 49 480 2 11/16'' 1 15/16'' 19'' 1
ALUMEGA600JS 68 49 600 2 11/16'' 1 15/16'' 23 5/8'' 1
ALUMEGA720JS 68 49 720 2 11/16'' 1 15/16'' 28 3/8'' 1
ALUMEGA840JS 68 49 840 2 11/16'' 1 15/16'' 33 1/16'' 1

MEGABOLT - BOULON À TÊTE CYLINDRIQUE À SIX PANS CREUX

CODE d₁
[mm]
 L
[mm]
 d₁
[in]
 L
[in]
 pcs.
MEGABOLT12030 12 30 0.48 1 3/16'' 100
MEGABOLT12150 12 150 0.48 6'' 50
MEGABOLT12270 12 270 0.48 10 5/8'' 25

CLÉ HEXAGONALE 10 mm

CODE d₁
[mm]
 L
[mm]
 d₁
[in]
 L
[in]
 pcs.
HEX10L234 10 234 0.4 9 3/16'' 1

JIG ALUMEGA

CODE description pcs.
JIGALUMEGA10 82 (1J) - 97 (1H) 1
JIGALUMEGA22 94 (2J) - 109 (2H) 1

JIGVGS

CODE description L
[mm]
 L
[in]
 pcs.
JIGVGS9
New
pre-drilling template Ø5 80 3 1/8'' 1
JIGVGSH9
New
pre-drilling template Ø6 80 3 1/8'' 1
