SABOTS INVISIBLES POUR POUTRES BOIS EN ALUMINIUM ALUMIDI
Sabots pour poutres en bois : connecteurs invisibles pour planchers et toitures

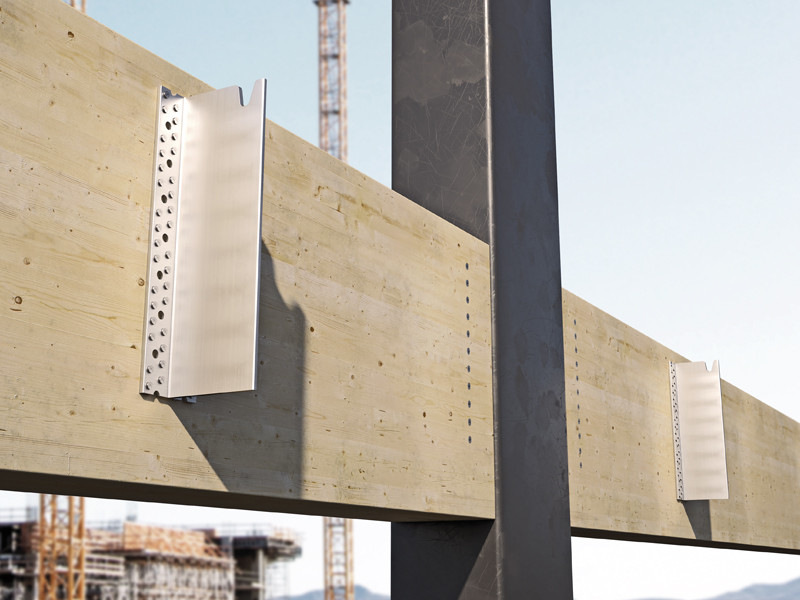

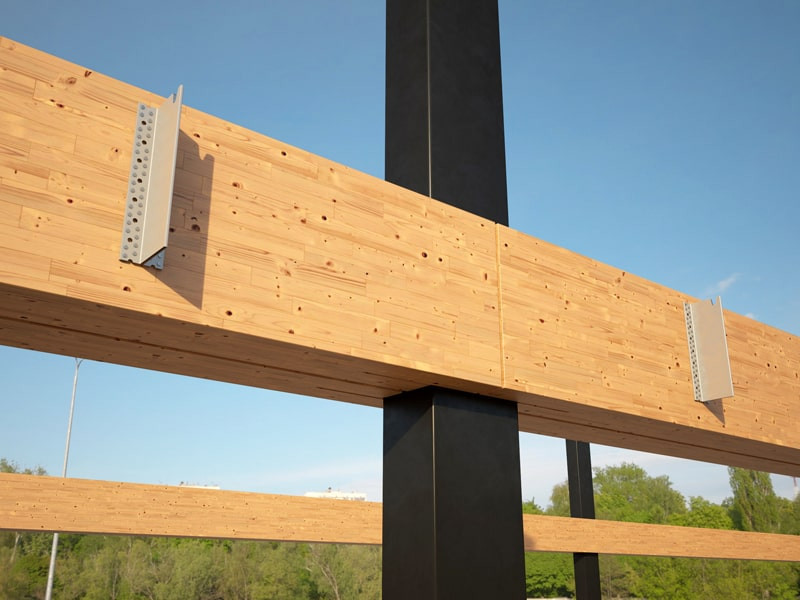

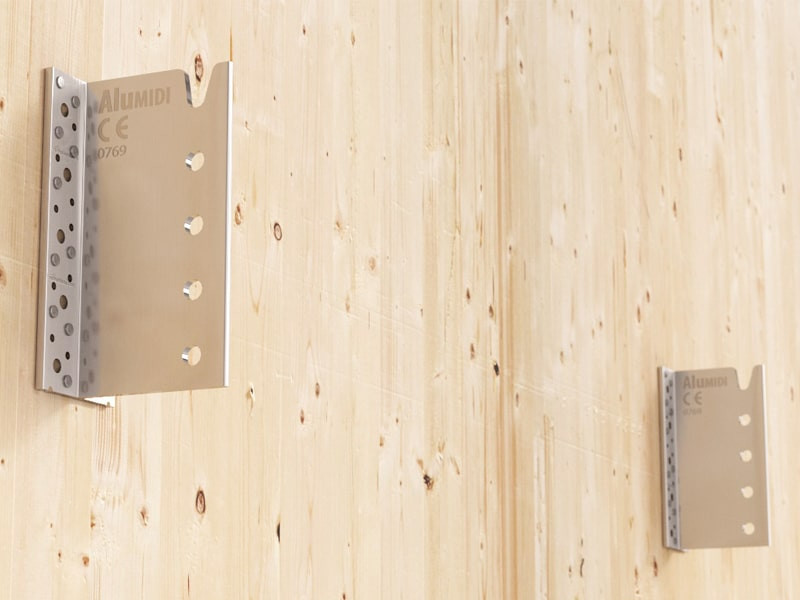

ALUMIDI est le sabot pour poutres en bois fabriqué par extrusion en alliage d'aluminium EN AW-6005A, sans soudure. Conçu pour des assemblages invisibles bois-bois et bois-béton, il s’applique sur du bois massif softwood et hardwood, bois lamellé-collé, LVL et CLT. Adapté aux planchers et toitures de taille moyenne, il est également utilisé dans les structures Poteau - Poutre et dans les milieux extérieurs non agressifs. L’assemblage invisible garantit une continuité esthétique et répond aux exigences de résistance au feu.
Sabots invisibles certifiés : résistances, versions et systèmes de fixation
Les sabots invisibles pour poutres en bois ALUMIDI sont certifiés ATE-09/0361 avec des résistances vérifiées dans toutes les directions (verticale, horizontale et axiale), même pour les poutres inclinées et en zones sismiques.

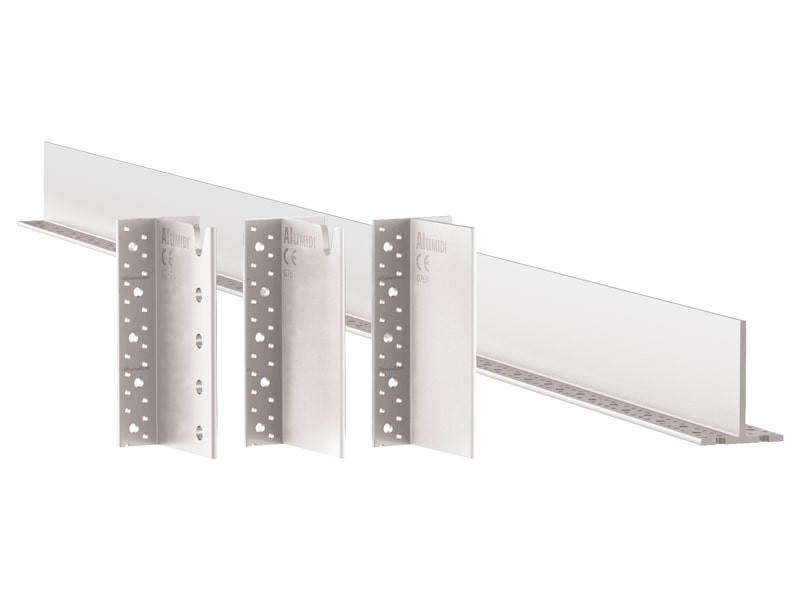

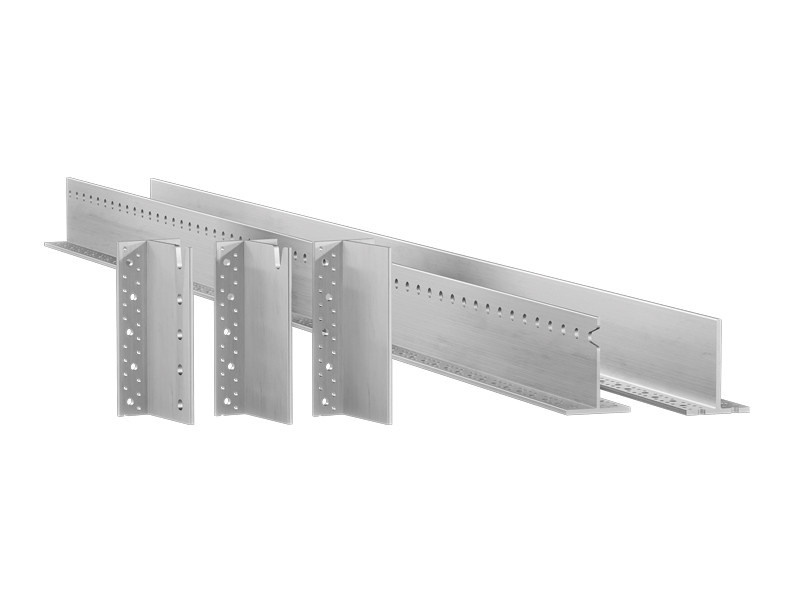

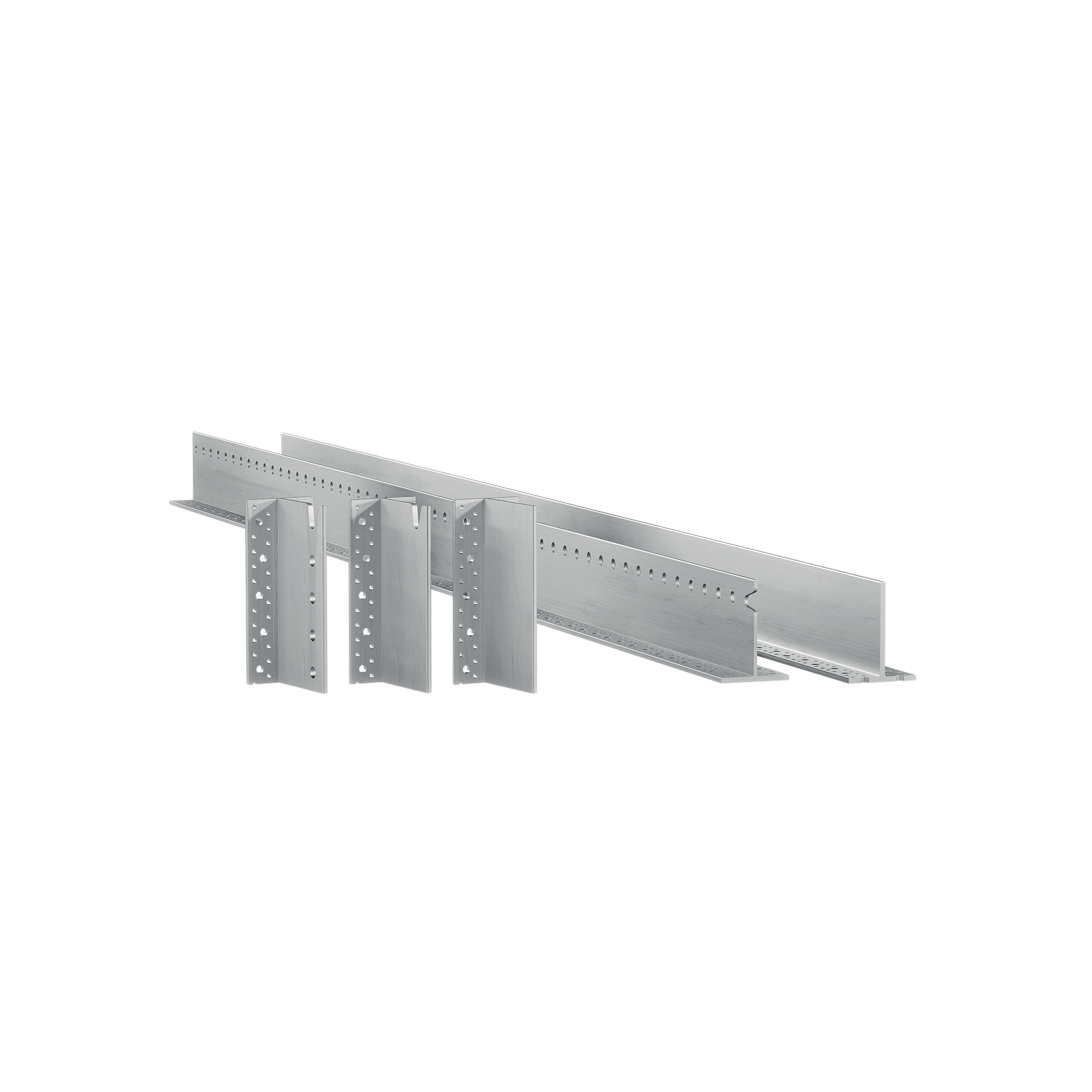

Trois versions disponibles : sans trous, avec trous et avec encoche supérieure pour une installation par le haut.
• Version de 2200 mm de long, réglable en longueur par incréments de 40 mm.
• Trous optimisés pour la fixation sur différents supports : bois avec pointes LBA ou vis LBS, béton armé avec scellements chimiques VIN-FIX, acier avec boulons
• Compatibilité avec broches autoforeuses SBD, pour une meilleure adaptation aux surfaces irrégulières

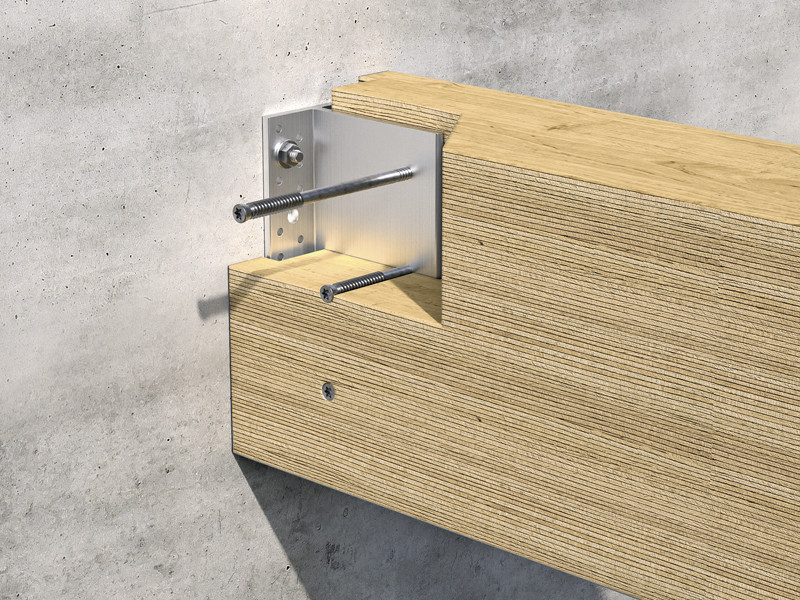

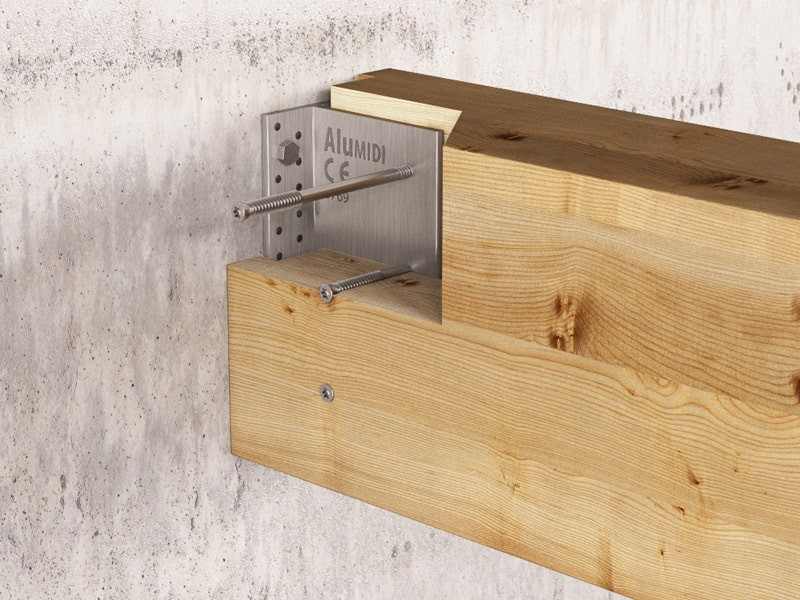

Sabots invisibles pour poutres en bois : fonctionnent-ils aussi sur le béton ?
Oui. ALUMIDI est certifiée pour les assemblages bois-bois et bois-béton, avec des valeurs statiques testées pour les deux configurations.
Pour la fixation sur béton, les scellements chimiques VIN-FIX Ø8 sont utilisés conformément à l’ATE-20/0363, avec des tiges filetées INA installées en rangées alternées.
D'autres ancrages, calculés à l'aide du logiciel MyProject, peuvent être utilisés.

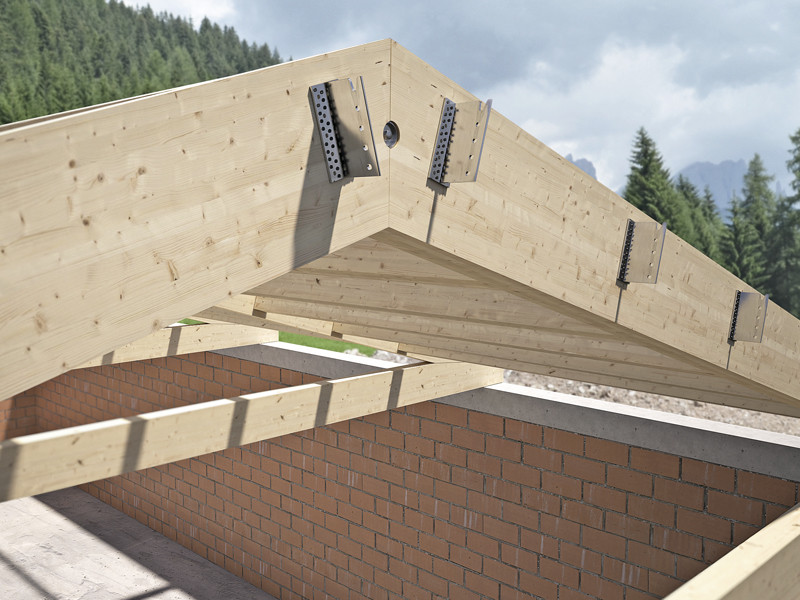

Est-il possible d’utiliser des sabots invisibles avec des poutres inclinées ?
Oui. ALUMIDI peut également être utilisé avec des poutres inclinées, où les charges n'agissent pas dans une seule direction mais se combinent entre elles.
Les résistances sont également vérifiées pour les configurations non orthogonales ; le système est donc adapté aux toitures inclinées, aux charpentes tridimensionnelles et aux structures préfabriquées.
La conception de l'assemblage doit être vérifiée en fonction de l'angle d'inclinaison et des contraintes.
Comment installer des sabots invisibles pour poutres en bois dans la construction préfabriquée ?

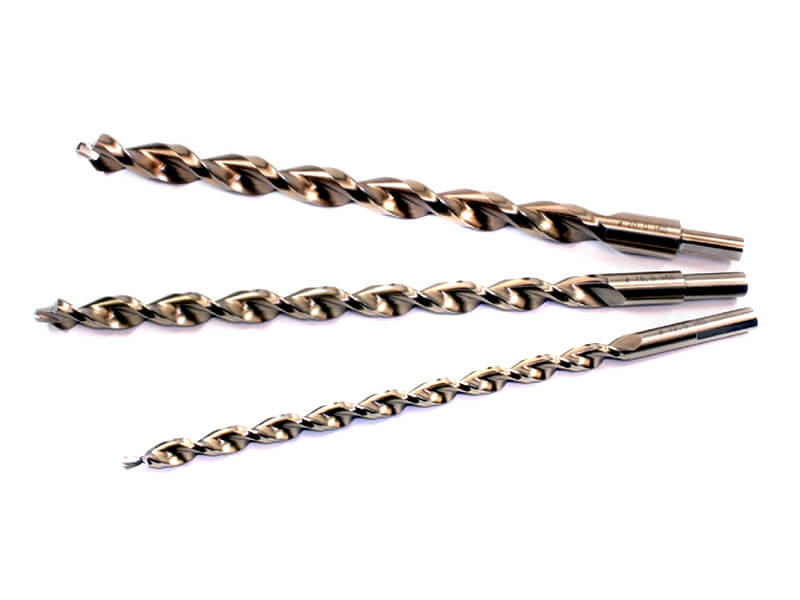

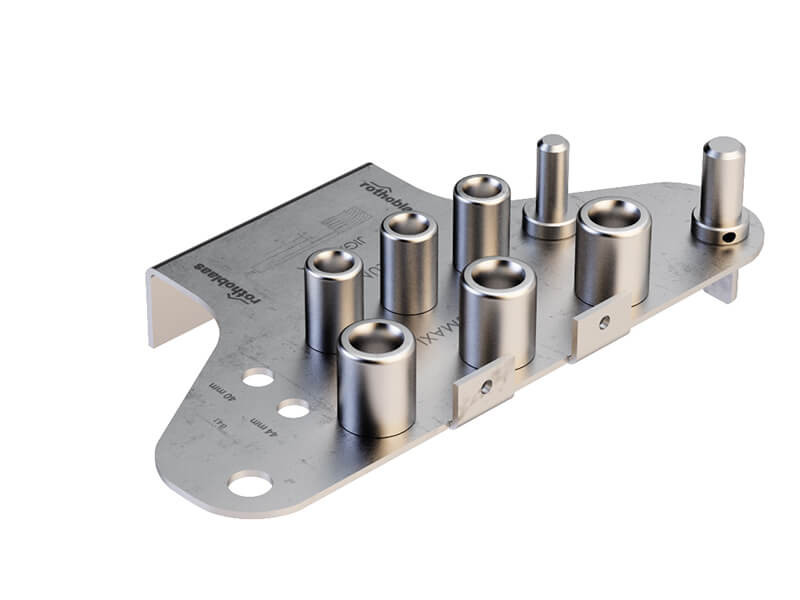

L'installation s'effectue généralement lors de la préfabrication, grâce à un usinage précis des éléments en bois qui permet un assemblage correct sur place.
La pose suit des étapes bien définies et nécessite le respect des cotes et des profondeurs d'insertion prévues, afin de garantir une transmission correcte des efforts.
Documentation
-
Fiche technique
- Fiche technique Croatian
- Fiche technique Czech
- Fiche technique English Eurocode 5
- Fiche technique English USA NDS
- Fiche technique French
- Fiche technique German
- Fiche technique Greek
- Fiche technique Hungarian
- Fiche technique Italian
- Fiche technique Polish
- Fiche technique Portuguese
- Fiche technique Romanian
- Fiche technique Russian
- Fiche technique Slovak
- Fiche technique Slovene
- Fiche technique Spanish
-
Certification ETA
-
Fichier CAO
-
Fichiers pour Concrete Anchors
-
Fichier BIM.ifc
-
Fichier BIM.rfa
ALUMIDI SANS TROUS
ALUMIDI SANS TROUS AVEC ÉVASEUR SUPÉRIEUR
