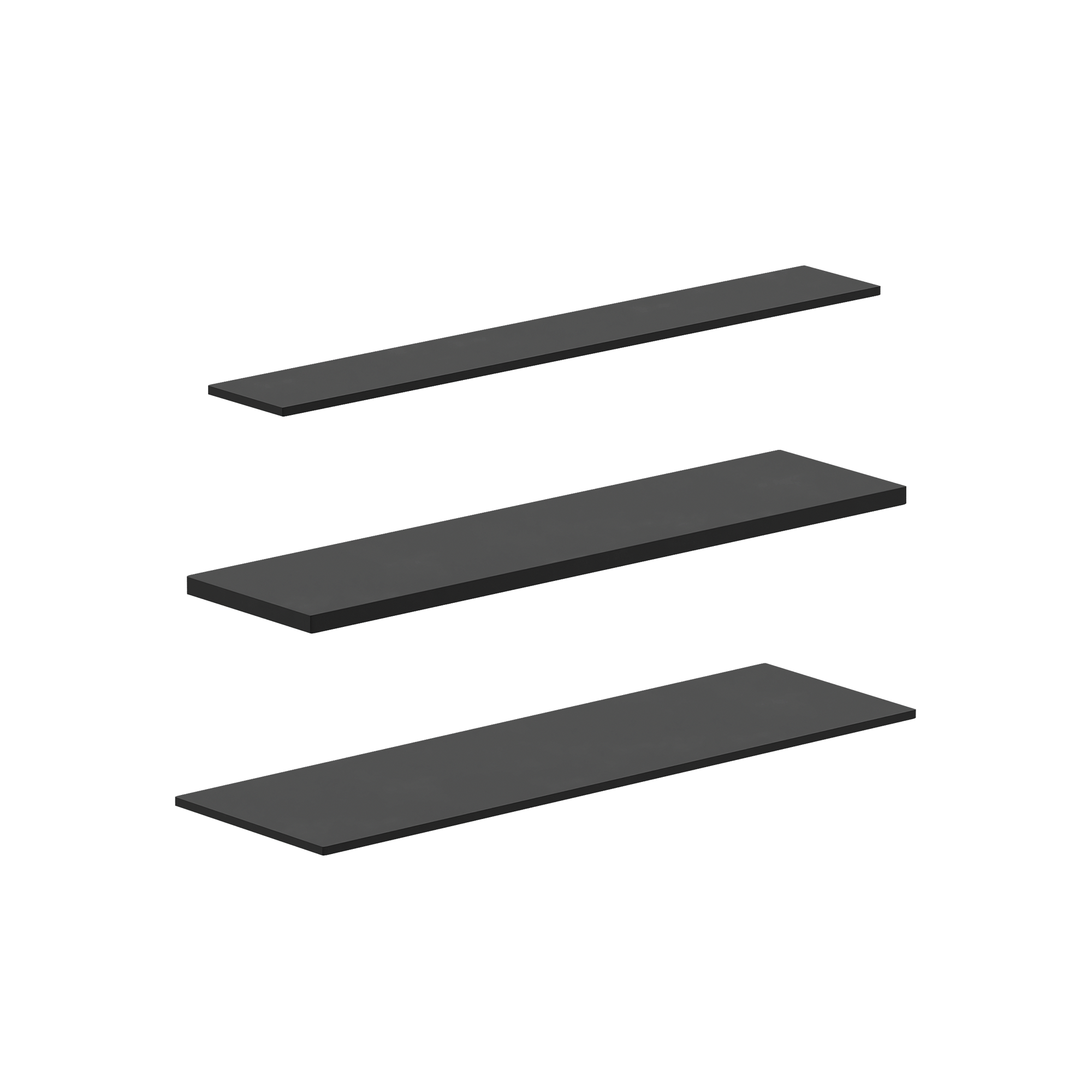

APPUI NÉOPRÈNE

NEO

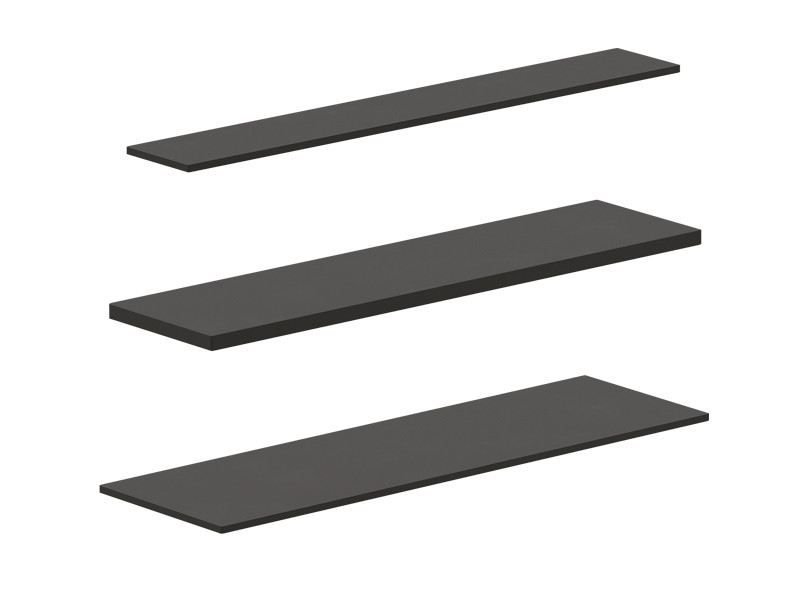

Largeur des bandes optimisée pour les sections de poutres les plus courantes.

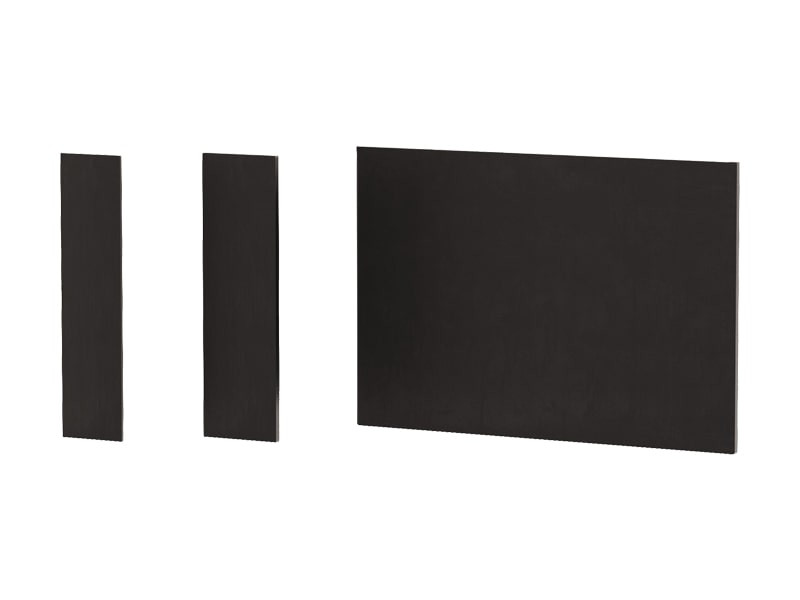

Également disponible en plaques à découper selon les exigences du chantier.

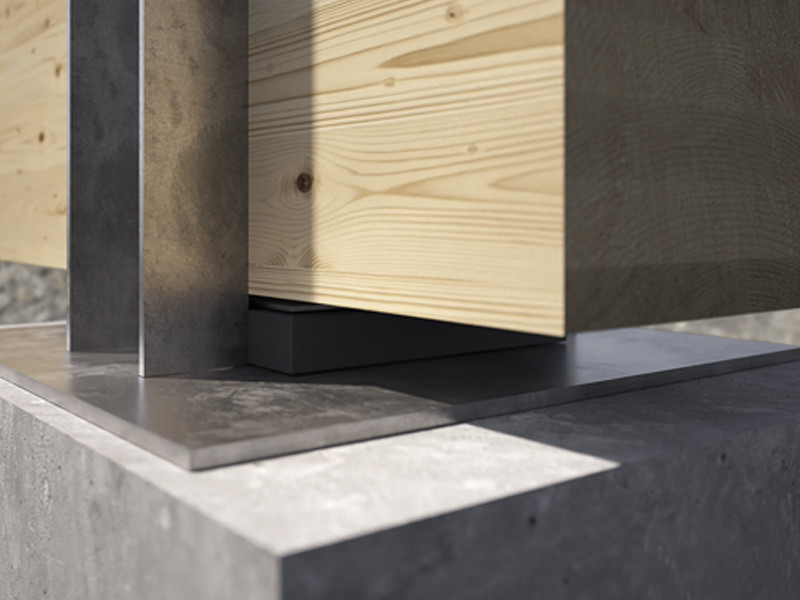

Idéale pour la réalisation d’appuis structuraux et de liaisons statiques à deux degrés de liberté. Version marquage CE garantissant l’aptitude à l’emploi.

Conforme à la norme EN 1337-3, idéale pour des utilisations structurales.

Documentation

Fiche technique

NEO 10 - NEO 20

CODE description B
[mm]
L
[mm]
s
[mm]
pcs.
NEO101280 - 120 800 10 1
NEO101680 - 160 800 10 1
NEO202080 - 200 800 20 1
NEO202480 - 240 800 20 1
NEO10PAL - 1200 800 10 1
NEO20PAL - 1200 800 20 1

NEO 10 CE

CODE description B
[mm]
L
[mm]
s
[mm]
pcs.
NEO101680CE stripe 160 800 10 1
NEO102080CE stripe 200 800 10 1

NEO 20 CE

CODE description B
[mm]
L
[mm]
s
[mm]
pcs.
NEO202080CE stripe 200 800 20 1
NEO202480CE stripe 240 800 20 1

Specifications

Fourniture et mise en œuvre de plaques d’appui en néoprène, type NEO.

Domaines d’utilisation :

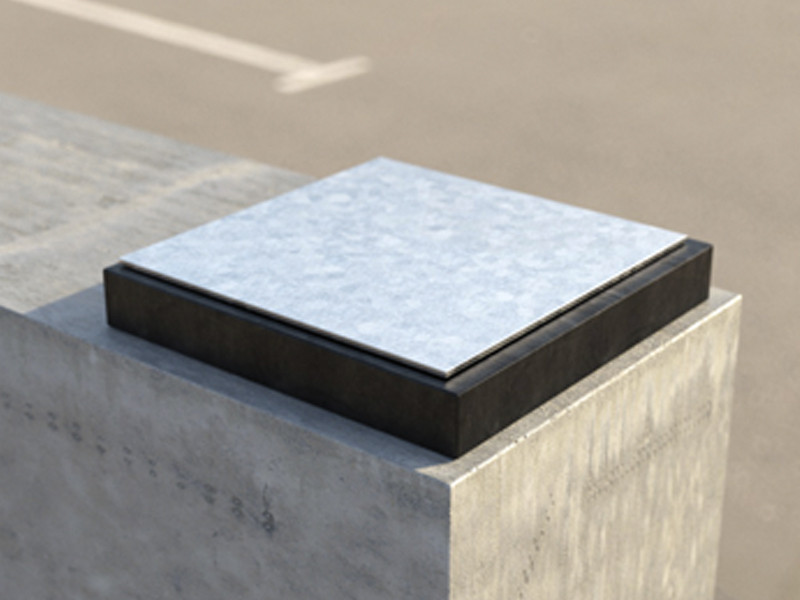

– Appuis structuraux sur béton

Matériau :

– Plaques en caoutchouc naturel et en caoutchouc styrène

Géométrie :

Équerre :

– H (mm) = :
– Plaque base (mm) = :
– Épaisseur s (mm) = :

Instructions pour la pose et performances mécaniques selon les indications fournies sur les fiches techniques du produit et prévues par la documentation technique de conception.
