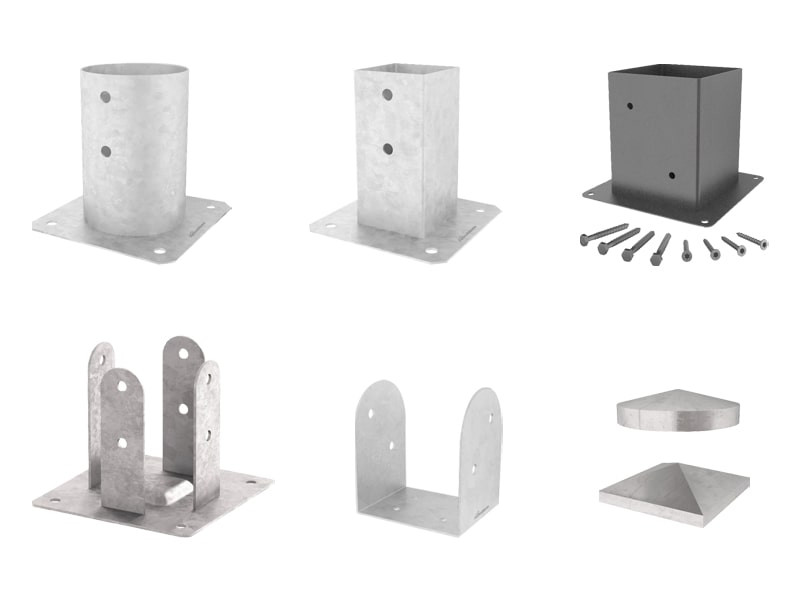

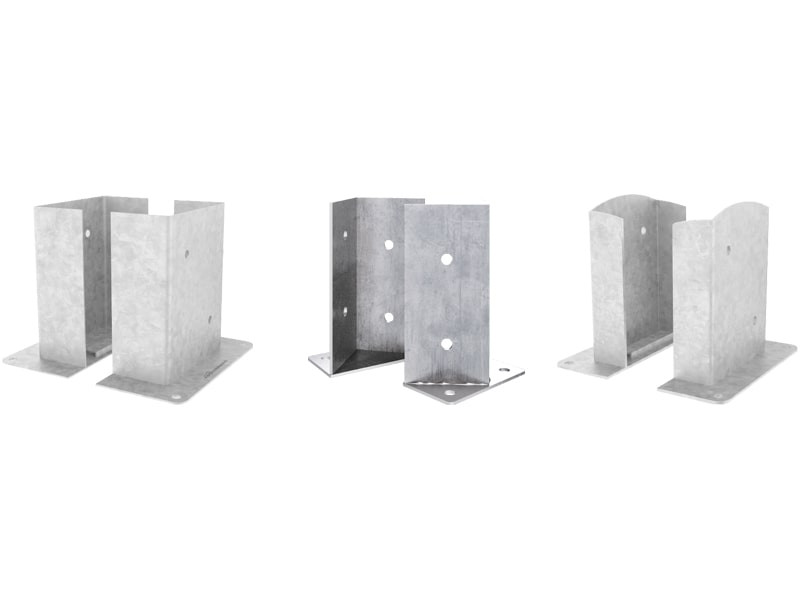

PIEDS DE POTEAU FIXES
TYP F
Zingage à chaud pour une utilisation en classes de service 1, 2 et 3. Versions en acier inoxydable A2 | AISI304 pour une excellente durabilité. Trous internes conçus pour permettre l’écoulement de l’eau accumulée. Versions avec rehausse intégrée.
Documentation
Fiche technique | |
---|---|
Certification ETA | |
Déclaration des performances (DOP) | Télécharger |
Cahier des charges | |
Fichier CAO | |
Fichier BIM.ifc | |
Fichier BIM.rfa |
F10
CODE | B
[mm]
|
P
[mm]
|
H
[mm]
|
s
[mm]
|
pcs. |
---|---|---|---|---|---|
F1070 | 71 | 71 | 150 | 2 | 1 |
F1080 | 81 | 81 | 150 | 2 | 1 |
F1090 | 91 | 91 | 150 | 2 | 1 |
FI10 A2 | AISI304
CODE | B
[mm]
|
P
[mm]
|
H
[mm]
|
s
[mm]
|
pcs. |
---|---|---|---|---|---|
FI1070 | 71 | 71 | 150 | 2 | 1 |
FI1090 | 91 | 91 | 150 | 2 | 1 |

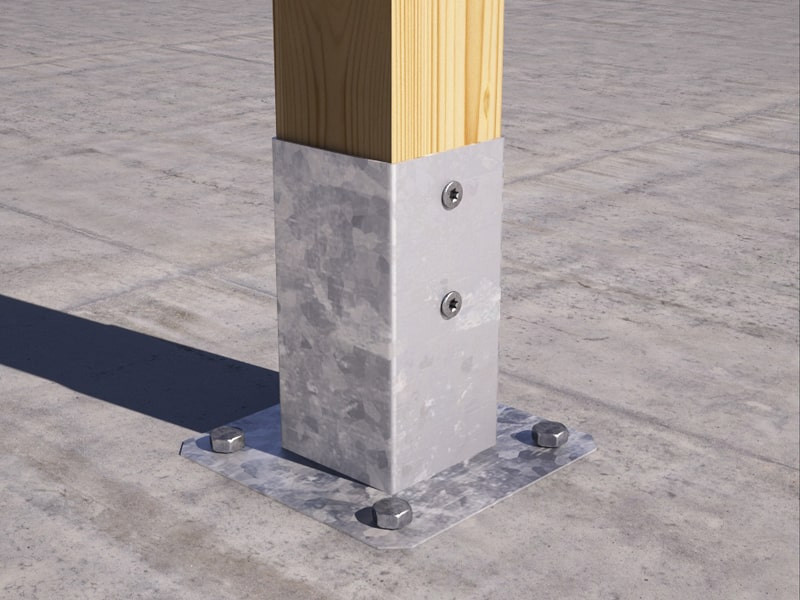

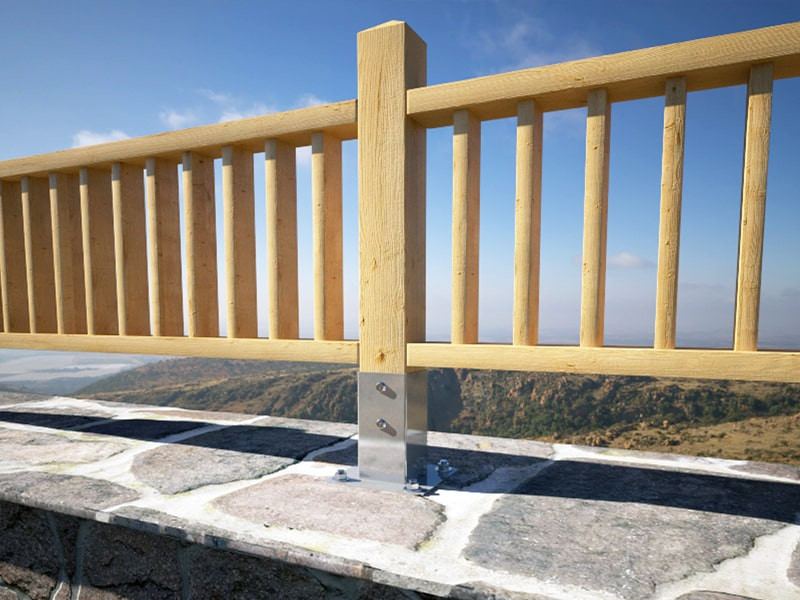

F50
CODE | B
[mm]
|
P
[mm]
|
H
[mm]
|
s
[mm]
|
pcs. |
---|---|---|---|---|---|
F50100 | 101 | 101 | 150 | 2.5 | 1 |
F50120 | 121 | 121 | 150 | 2.5 | 1 |
F50140 | 141 | 141 | 150 | 2.5 | 1 |
F50160 | 161 | 161 | 200 | 2.5 | 1 |
F50180 | 181 | 181 | 200 | 2.5 | 1 |
F50200 | 201 | 201 | 200 | 2.5 | 1 |
FI50 A2 | AISI304
CODE | B
[mm]
|
P
[mm]
|
H
[mm]
|
s
[mm]
|
pcs. |
---|---|---|---|---|---|
FI50100 | 101 | 101 | 150 | 2.5 | 1 |
FI50120 | 121 | 121 | 150 | 2.5 | 1 |
FI50140 | 141 | 141 | 150 | 2.5 | 1 |
FI50160 | 161 | 161 | 200 | 2.5 | 1 |
FI50200 | 201 | 201 | 200 | 2.5 | 1 |

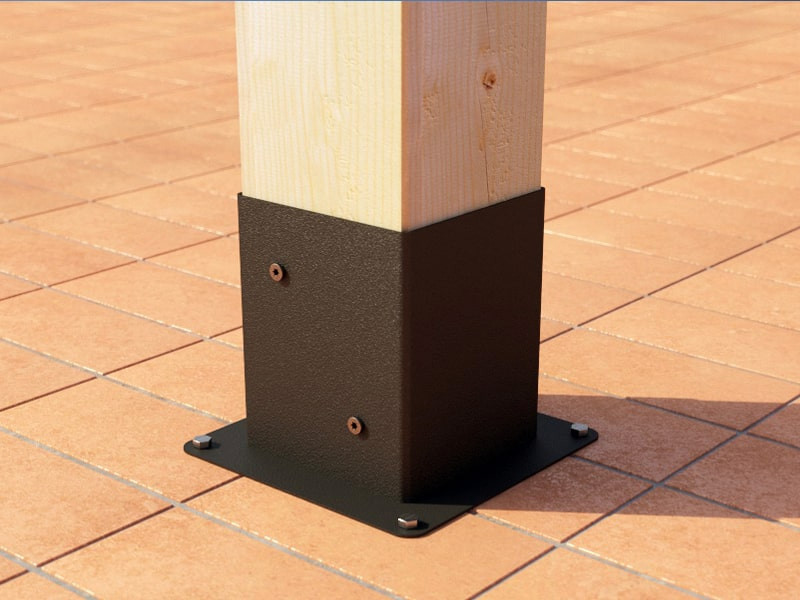

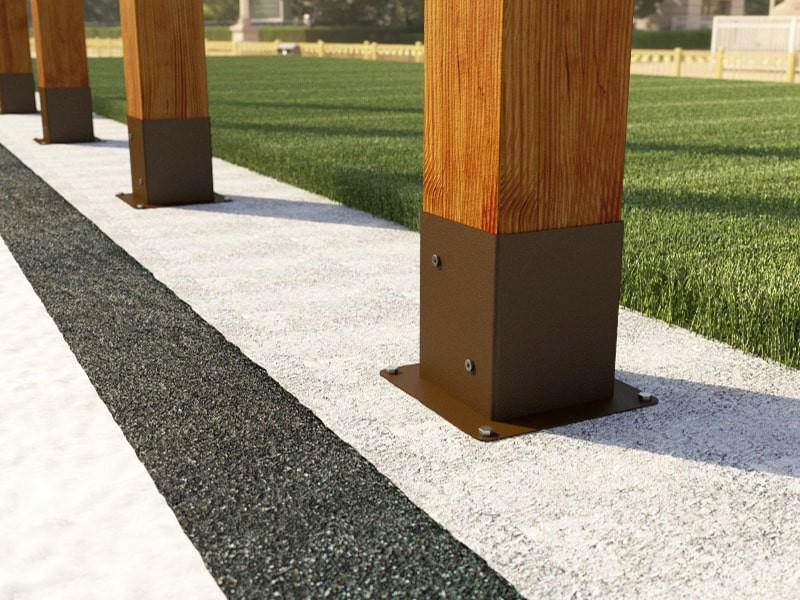

FM50 COLOR
CODE | B
[mm]
|
P
[mm]
|
H
[mm]
|
s
[mm]
|
pcs. |
---|---|---|---|---|---|
FM50100 | 101 | 101 | 150 | 2.5 | 1 |
FM50120 | 121 | 121 | 150 | 2.5 | 1 |
FM50160 | 161 | 161 | 200 | 2.5 | 1 |
FM50200 | 201 | 201 | 200 | 2.5 | 1 |

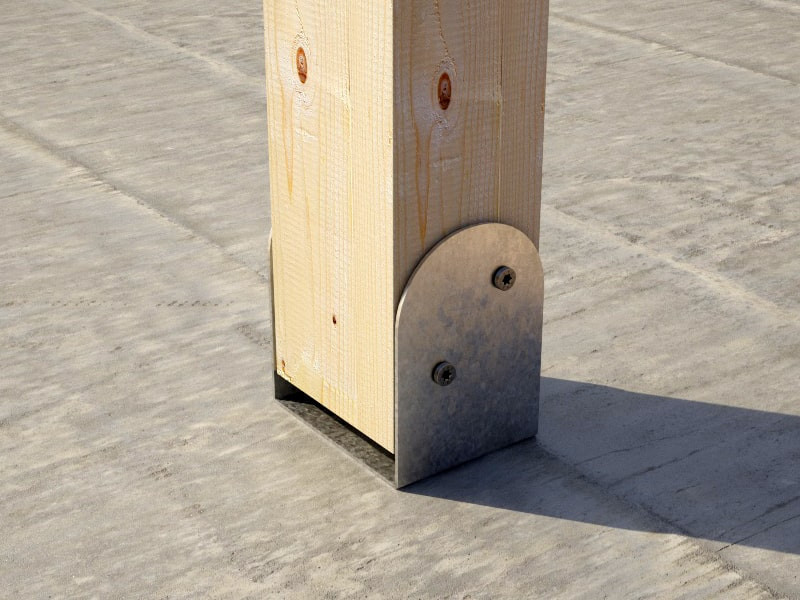

FR50 COLOR
CODE | B
[mm]
|
P
[mm]
|
H
[mm]
|
s
[mm]
|
pcs. |
---|---|---|---|---|---|
FR50100 | 101 | 101 | 150 | 2.5 | 1 |
FR50120 | 121 | 121 | 150 | 2.5 | 1 |

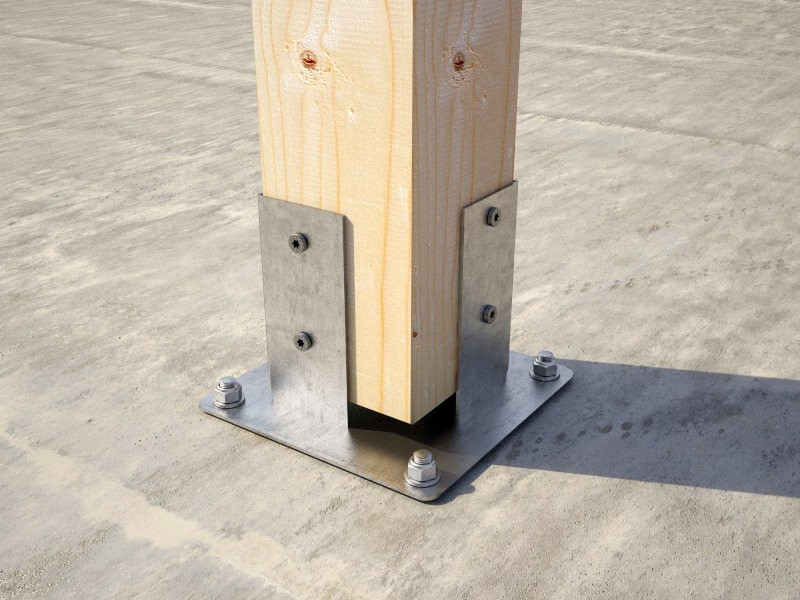

F12
CODE | B
[mm]
|
P
[mm]
|
H
[mm]
|
s
[mm]
|
pcs. |
---|---|---|---|---|---|
F1270 | 72 | 60 | 100 | 2.5 | 1 |
F1280 | 82 | 60 | 100 | 2.5 | 1 |
F1290 | 92 | 70 | 120 | 2.5 | 1 |
F12100 | 102 | 80 | 120 | 2.5 | 1 |
F12120 | 122 | 100 | 140 | 2.5 | 1 |
F12140 | 142 | 120 | 160 | 3 | 1 |
F12160 | 162 | 140 | 180 | 3 | 1 |

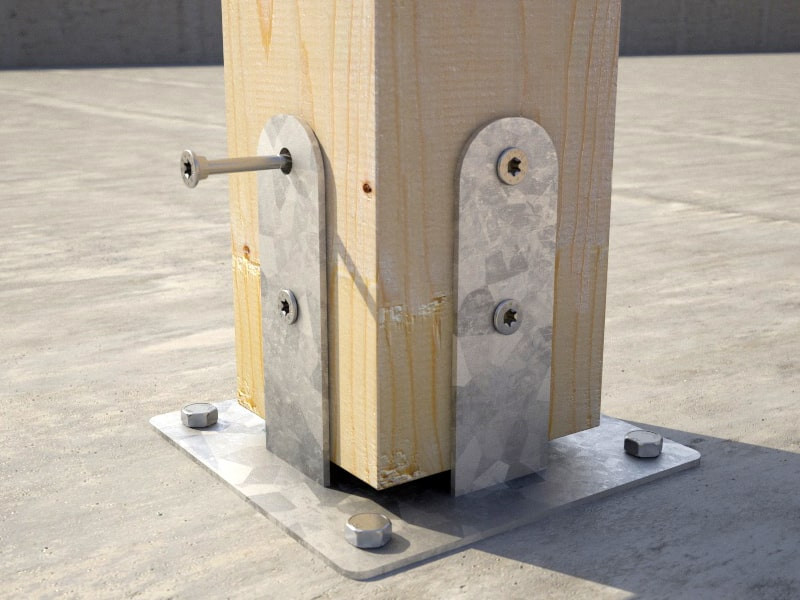

F11
CODE | B
[mm]
|
P
[mm]
|
H
[mm]
|
s
[mm]
|
pcs. |
---|---|---|---|---|---|
F1190 | 91 | 91 | 150 | 2.5 | 1 |
F11100 | 101 | 101 | 150 | 2.5 | 1 |
F11120 | 121 | 121 | 150 | 2.5 | 1 |
F11140 | 141 | 141 | 200 | 3 | 1 |
F11160 | 161 | 161 | 200 | 3 | 1 |

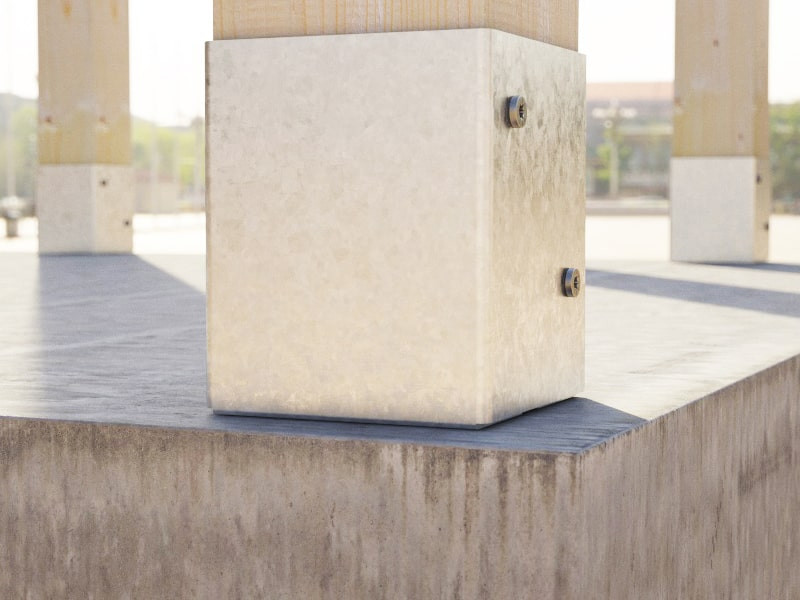

F51
CODE | B
[mm]
|
P
[mm]
|
H
[mm]
|
s
[mm]
|
pcs. |
---|---|---|---|---|---|
F51120 | 121 | 121 | 150 | 3 | 1 |
F51140 | 141 | 141 | 200 | 3 | 1 |
F51160 | 161 | 161 | 200 | 4 | 1 |
F51200 | 201 | 201 | 225 | 4 | 1 |
F69
CODE | B
[mm]
|
P
[mm]
|
H
[mm]
|
s
[mm]
|
pcs. |
---|---|---|---|---|---|
F69100 | 101 | 101 | 150 | 2.5 | 1 |
F69120 | 121 | 121 | 150 | 2.5 | 1 |
F69160 | 161 | 161 | 200 | 3 | 1 |
F69200 | 201 | 201 | 220 | 3 | 1 |

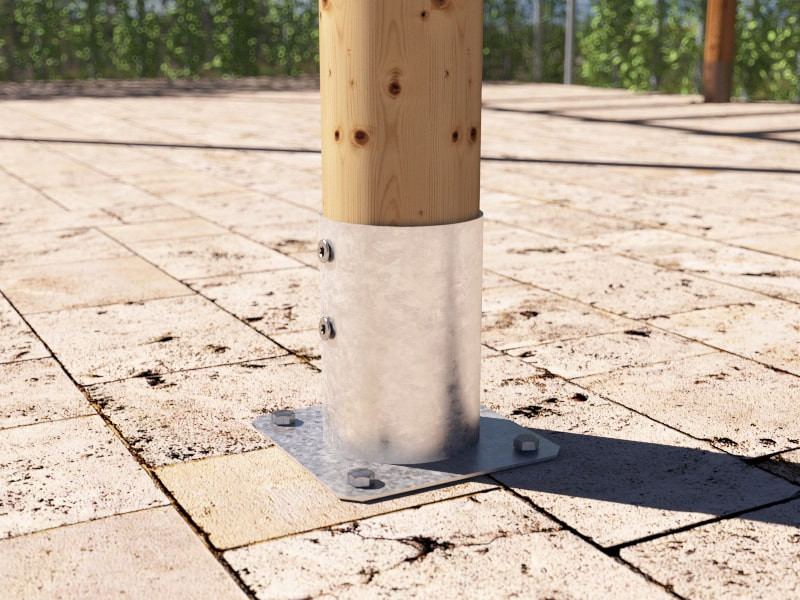

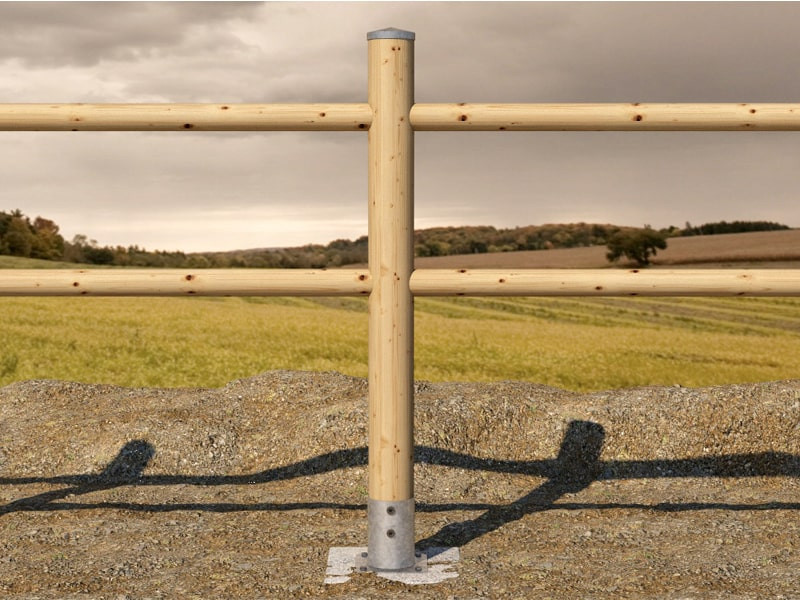

F20
CODE | Ø
[mm]
|
H
[mm]
|
s
[mm]
|
pcs. |
---|---|---|---|---|
F2080 | Ø81 | 150 | 2 | 1 |
F20100 | Ø101 | 150 | 2 | 1 |
F20120 | Ø121 | 150 | 2 | 1 |
F20140 | Ø141 | 150 | 2 | 1 |
FR20 COLOR
CODE | Ø
[mm]
|
H
[mm]
|
s
[mm]
|
pcs. |
---|---|---|---|---|
FR20100 | Ø101 | 150 | 2 | 1 |
FR20120 | Ø121 | 150 | 2 | 1 |
LIFT
CODE | B
[mm]
|
P
[mm]
|
H
[mm]
|
s
[mm]
|
pcs. |
---|---|---|---|---|---|
LIFT20 | 60 | 60 | 20 | 3 | 1 |
Specifications
TYP F70
Fourniture et mise en œuvre de pied de poteau en « T » à lame interne pour structures en bois, type TYP F70.
Domaines d’utilisation :
- Assemblages pour poteaux invisibles
Matériau :
– Acier au carbone galvanisé à chaud
Géométrie :
– H (mm) = :
– Plaque base (mm) = :
– Épaisseur s (mm) = :
Instructions pour la pose et performances mécaniques selon les indications fournies sur les fiches techniques du produit et prévues par la documentation technique de conception.
