HOME FIXATION ÉQUERRES ET PLAQUES PLAQUES ET FEUILLARDS PERFORÉS LBV
application-plaques-perforées-lbv
application-plaques-perforées-lbv

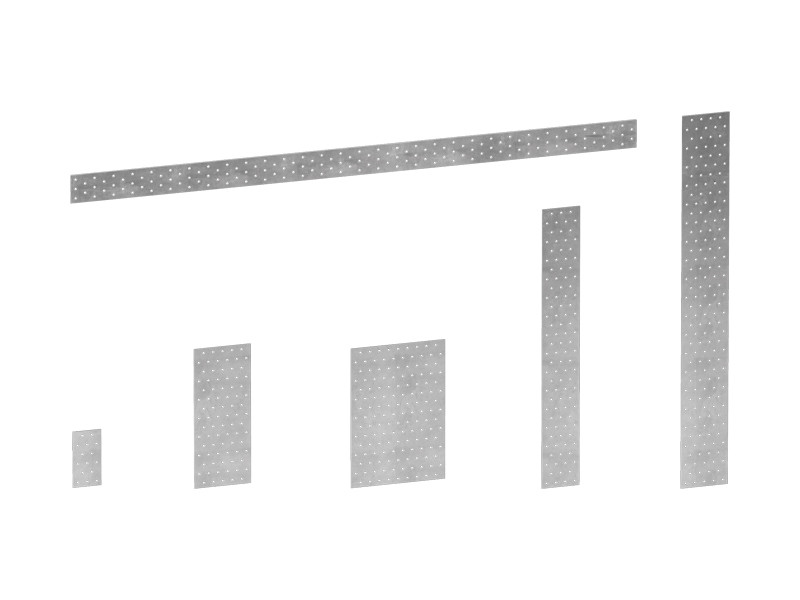

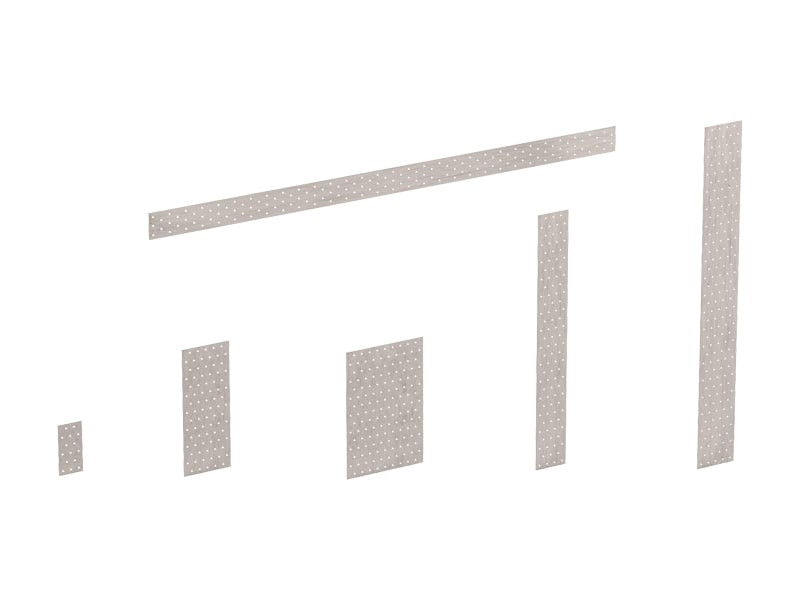

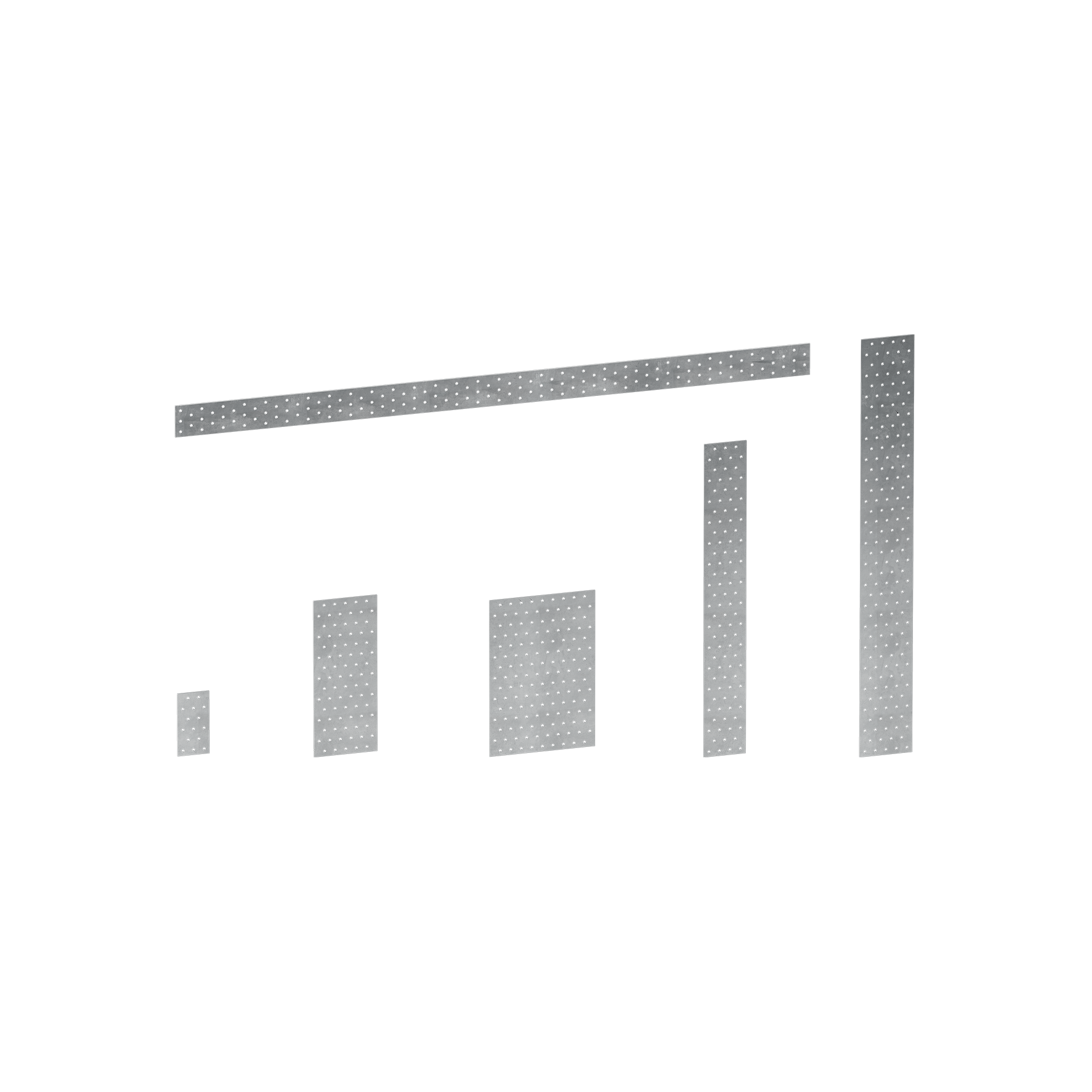

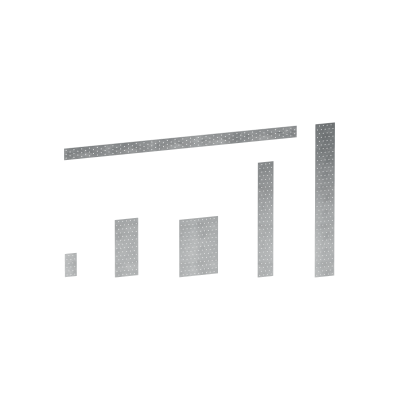

LBV

PLAQUES PERFORÉES

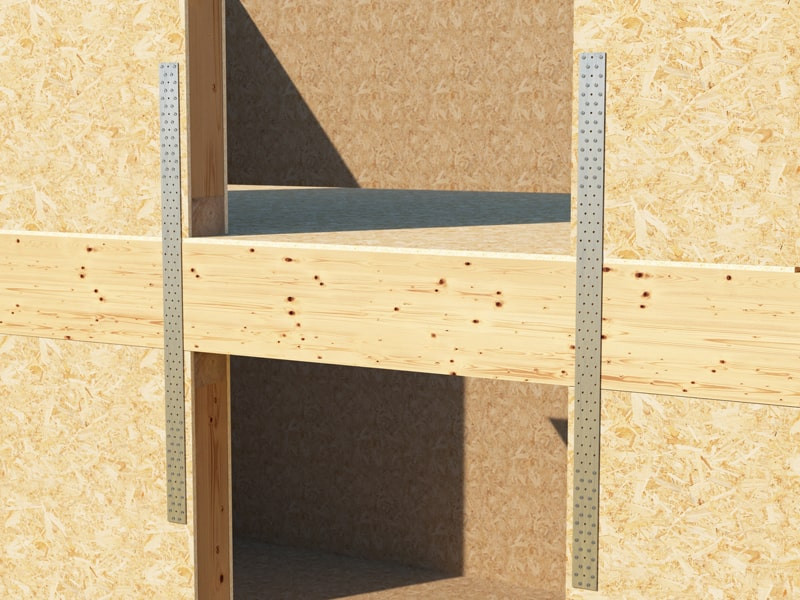

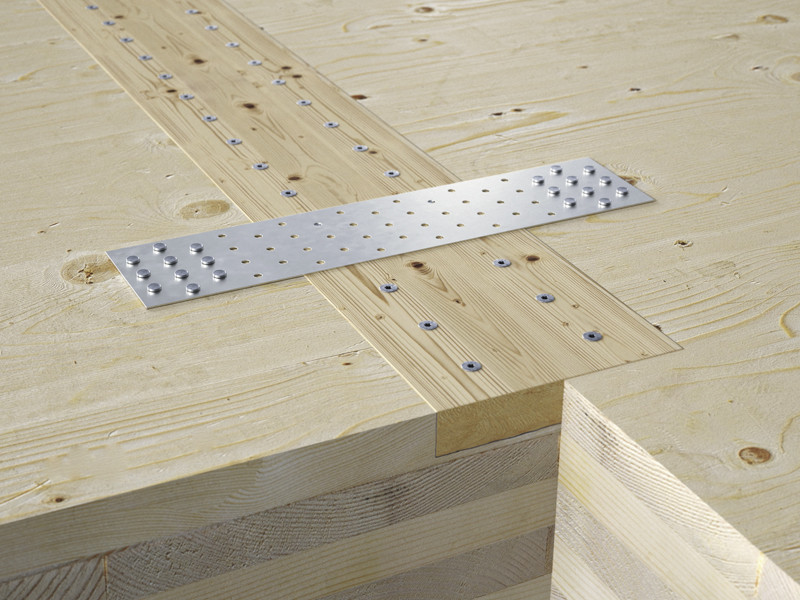

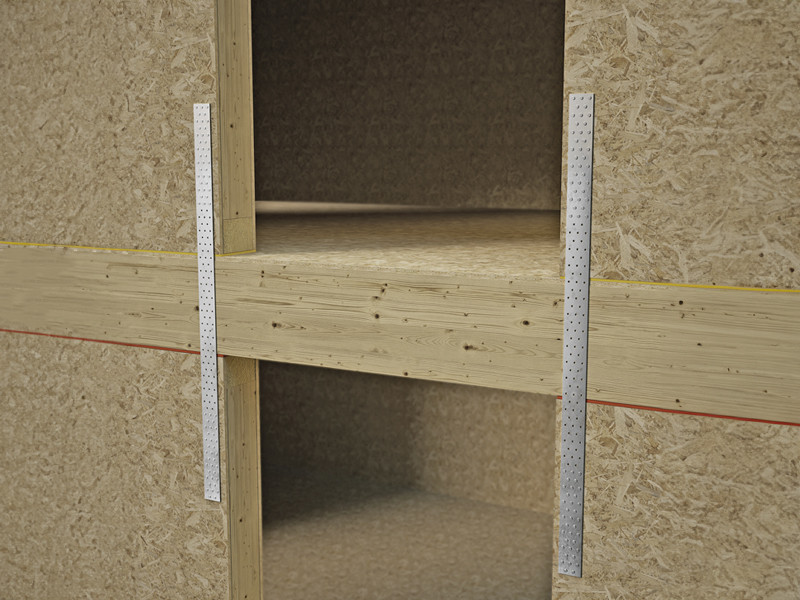

Plaques disponibles dans de nombreux formats, conçues pour répondre à tous les besoins de conception et de construction, à partir des simples liaisons de poutres et de solives jusqu’aux liaisons plus complexes entre étages et planchers intermédiaires.

Les formats répondent aux exigences les plus courantes et réduisent la durée d’installation. Excellent rapport coût/performance.

Idéales pour des assemblages structuraux nécessitant des résistances d’ancrage. Géométrie et matériau garantis par le marquage CE.

Contacter l'agent

Documentation

  • Fiche technique
  • Fichier CAO
  • Fichier BIM.ifc
  • Fichier BIM.rfa
  • LBV Calculator – Spreadsheet according to NDS (USA building code)

LBV 1,5 mm

CODE B
[mm]
 H
[mm]
 s
[mm]
 B
[in]
 H
[in]
 s
[in]
 pcs.
DOP
LBV60600 60 600 1.5 2 3/8'' 23 5/8'' 0.059 10
LBV60800 60 800 1.5 2 3/8'' 31 1/2'' 0.059 10
LBV80600 80 600 1.5 3 1/8'' 23 5/8'' 0.059 10
LBV80800 80 800 1.5 3 1/8'' 31 1/2'' 0.059 10
LBV100800 100 800 1.5 4'' 31 1/2'' 0.059 10

LBV 2,0 mm

CODE B
[mm]
 H
[mm]
 s
[mm]
 B
[in]
 H
[in]
 s
[in]
 pcs.
DOP
LBV40120 40 120 2 1 9/16'' 4 3/4'' 0.079 200
LBV40160 40 160 2 1 9/16'' 6 1/4'' 0.079 50
LBV60140 60 140 2 2 3/8'' 5 1/2'' 0.079 50
LBV60200 60 200 2 2 3/8'' 8'' 0.079 100
LBV60240 60 240 2 2 3/8'' 9 1/2'' 0.079 100
LBV80200 80 200 2 3 1/8'' 8'' 0.079 50
LBV80240 80 240 2 3 1/8'' 9 1/2'' 0.079 50
LBV80300 80 300 2 3 1/8'' 11 3/4'' 0.079 50
LBV100140 100 140 2 4'' 5 1/2'' 0.079 50
LBV100200 100 200 2 4'' 8'' 0.079 50
LBV100240 100 240 2 4'' 9 1/2'' 0.079 50
LBV100300 100 300 2 4'' 11 3/4'' 0.079 50
LBV100400 100 400 2 4'' 15 3/4'' 0.079 20
LBV100500 100 500 2 4'' 19 3/4'' 0.079 20
LBV120200 120 200 2 4 3/4'' 8'' 0.079 50
LBV120240 120 240 2 4 3/4'' 9 1/2'' 0.079 50
LBV120300 120 300 2 4 3/4'' 11 3/4'' 0.079 50
LBV140400 140 400 2 5 1/2'' 15 3/4'' 0.079 15
LBV160400 160 400 2 6 1/4'' 15 3/4'' 0.079 15
LBV200300 200 300 2 8'' 11 3/4'' 0.079 15

LBV 2,0 x 1200 mm

CODE B
[mm]
 H
[mm]
 s
[mm]
 B
[in]
 H
[in]
 s
[in]
 pcs.
DOP
LBV401200 40 1200 2 1 9/16'' 47 1/4'' 0.079 20
LBV601200 60 1200 2 2 3/8'' 47 1/4'' 0.079 20
LBV801200 80 1200 2 3 1/8'' 47 1/4'' 0.079 20
LBV1001200 100 1200 2 4'' 47 1/4'' 0.079 10
LBV1201200 120 1200 2 4 3/4'' 47 1/4'' 0.079 10
LBV1401200 140 1200 2 5 1/2'' 47 1/4'' 0.079 10
LBV1601200 160 1200 2 6 1/4'' 47 1/4'' 0.079 10
LBV1801200 180 1200 2 7 1/8'' 47 1/4'' 0.079 10
LBV2001200 200 1200 2 8'' 47 1/4'' 0.079 5
LBV2201200 220 1200 2 8 5/8'' 47 1/4'' 0.079 5
LBV2401200 240 1200 2 9 1/2'' 47 1/4'' 0.079 5
LBV2601200 260 1200 2 10 1/4'' 47 1/4'' 0.079 5
LBV2801200 280 1200 2 11'' 47 1/4'' 0.079 5
LBV3001200 300 1200 2 11 3/4'' 47 1/4'' 0.079 5
LBV4001200 400 1200 2 15 3/4'' 47 1/4'' 0.079 5
