SHS

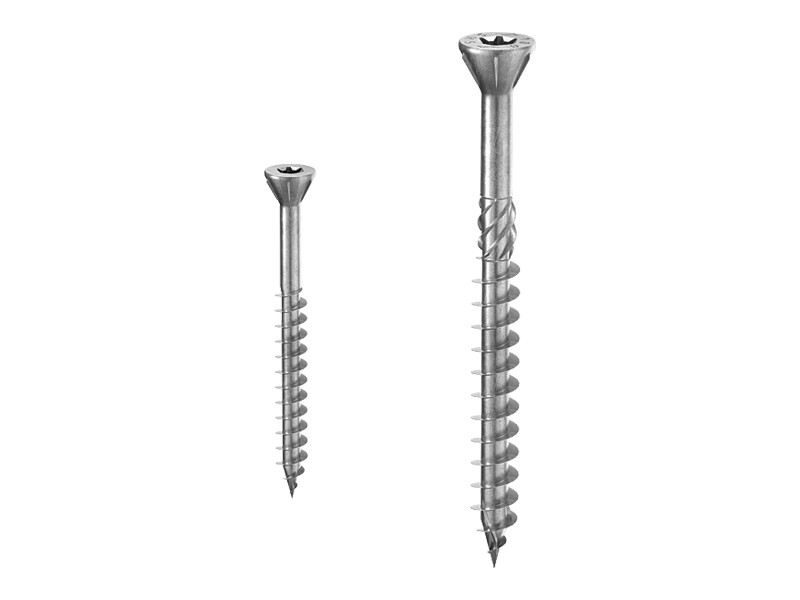

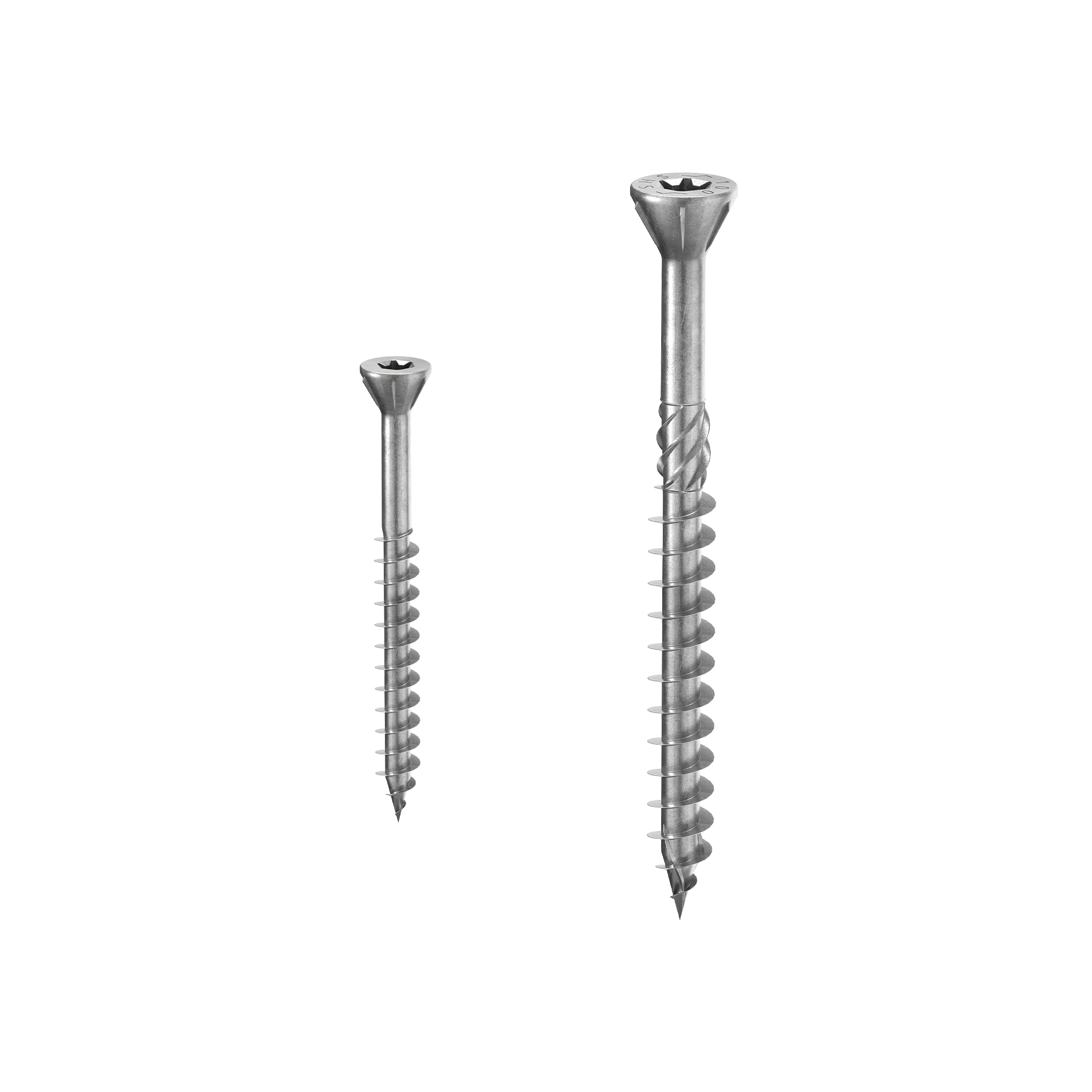

VIS À TÊTE RÉDUITE

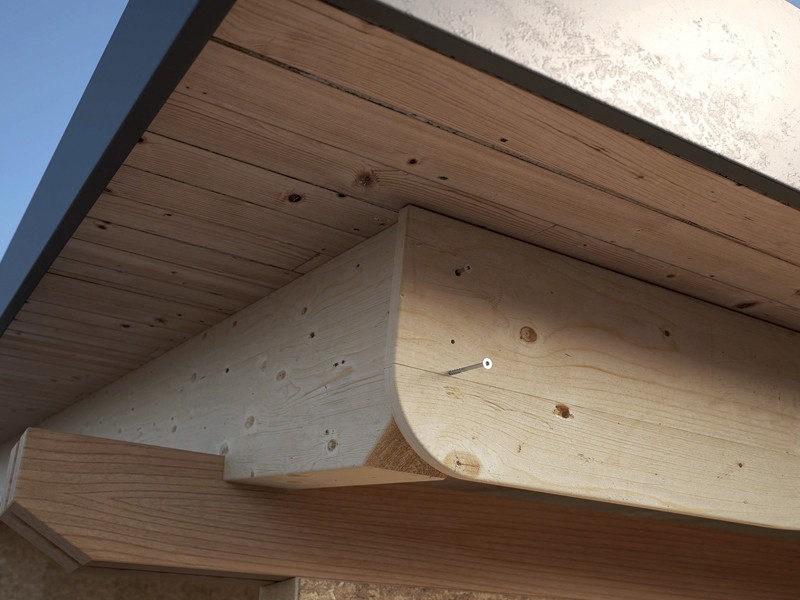

La vis à bois SHS est la solution idéale pour la fixation de planches ou d’éléments en bois de petites dimensions.
Grâce à sa tête escamotable à 50°, elle s’introduit facilement même dans les endroits les plus étroits, sans devoir pratiquer d’ouvertures dans le bois.
Description
Les vis à bois sont nombreuses et toutes différentes. Pour vos travaux de précision, faites confiance à SHS:

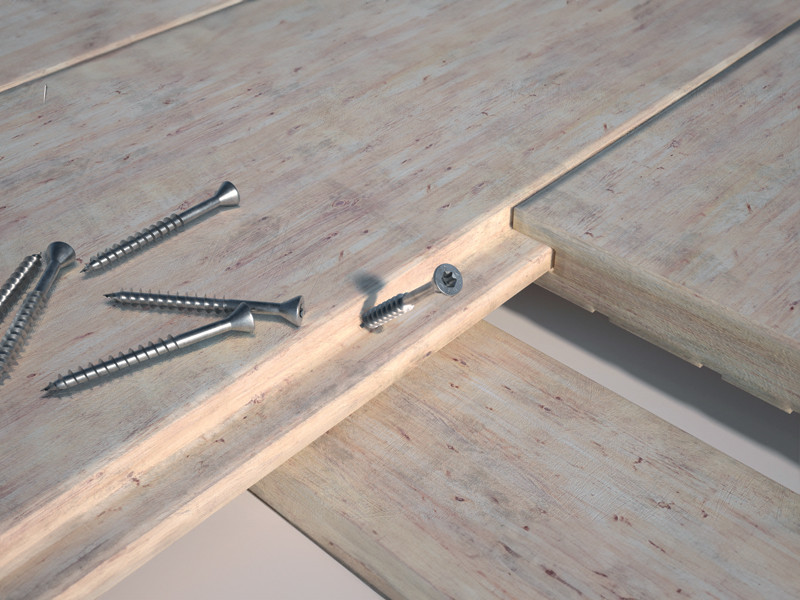

La vis à tête invisible SHS est parfaite pour la fixation de petites menuiseries, de planches et d’éléments de petites dimensions.
En acier au carbone avec zingage blanc, elle garantit une durabilité exceptionnelle.
Documentation
-
Fiche technique
- Fiche technique Chinese
- Fiche technique Croatian
- Fiche technique Czech
- Fiche technique Dutch
- Fiche technique English Eurocode 5
- Fiche technique English USA NDS
- Fiche technique Finnish
- Fiche technique French
- Fiche technique German
- Fiche technique Greek
- Fiche technique Hungarian
- Fiche technique Italian
- Fiche technique Korean
- Fiche technique Latvia
- Fiche technique Norwegian
- Fiche technique Polish
- Fiche technique Portuguese
- Fiche technique Romanian
- Fiche technique Russian
- Fiche technique Slovak
- Fiche technique Slovene
- Fiche technique Spanish
- Fiche technique Swedish
-
Guide Distances Minimales
- Guide Distances Minimales Chinese
- Guide Distances Minimales English
- Guide Distances Minimales French
- Guide Distances Minimales German
- Guide Distances Minimales Italian
- Guide Distances Minimales Polish
- Guide Distances Minimales Portuguese
- Guide Distances Minimales Russian
- Guide Distances Minimales Spanish
-
Certification ETA
-
Fichier CAO
SHS Ø3,5
| CODE | info | d₁
[mm]
|
L
[mm]
|
b
[mm]
|
d₁
[in]
|
L
[in]
|
b
[in]
|
TX | pcs. |
|---|---|---|---|---|---|---|---|---|---|
| SHS3530 | - | 3.5 | 30 | 20 | 0.14 | 1 3/16'' | 13/16'' | TX10 | 500 |
| SHS3540 | - | 3.5 | 40 | 26 | 0.14 | 1 9/16'' | 1 1/32'' | TX10 | 500 |
| SHS3550 | - | 3.5 | 50 | 34 | 0.14 | 1 15/16'' | 1 5/16'' | TX10 | 500 |
| SHS3560 | - | 3.5 | 60 | 40 | 0.14 | 2 3/8'' | 1 9/16'' | TX10 | 500 |
SHS Ø4 - Ø4,5 - Ø5
| CODE | info | d₁
[mm]
|
L
[mm]
|
b
[mm]
|
d₁
[in]
|
L
[in]
|
b
[in]
|
TX | pcs. |
DOP
|
|---|---|---|---|---|---|---|---|---|---|---|
| SHS440 | - | 4 | 40 | 24 | 0.16 | 1 9/16'' | 15/16'' | TX25 | 500 | |
| SHS450 | - | 4 | 50 | 30 | 0.16 | 1 15/16'' | 1 3/16'' | TX25 | 400 | |
| SHS460 | - | 4 | 60 | 35 | 0.16 | 2 3/8'' | 1 3/8'' | TX25 | 200 | |
| SHS470 | - | 4 | 70 | 40 | 0.16 | 2 3/4'' | 1 9/16'' | TX25 | 200 | |
| SHS4550 | - | 4.5 | 50 | 30 | 0.18 | 1 15/16'' | 1 3/16'' | TX25 | 200 | |
| SHS4560 | - | 4.5 | 60 | 35 | 0.18 | 2 3/8'' | 1 3/8'' | TX25 | 200 | |
| SHS4570 | - | 4.5 | 70 | 40 | 0.18 | 2 3/4'' | 1 9/16'' | TX25 | 200 | |
| SHS550 | - | 5 | 50 | 24 | 0.2 | 1 15/16'' | 15/16'' | TX30 | 200 | |
| SHS560 | - | 5 | 60 | 30 | 0.2 | 2 3/8'' | 1 3/16'' | TX30 | 200 | |
| SHS570 | - | 5 | 70 | 35 | 0.2 | 2 3/4'' | 1 3/8'' | TX30 | 200 | |
| SHS580 | - | 5 | 80 | 40 | 0.2 | 3 1/8'' | 1 9/16'' | TX30 | 200 | |
| SHS590 | - | 5 | 90 | 45 | 0.2 | 3 1/2'' | 1 3/4'' | TX30 | 200 | |
| SHS5100 | - | 5 | 100 | 50 | 0.2 | 4'' | 1 15/16'' | TX30 | 200 | |
| SHS5120 | - | 5 | 120 | 60 | 0.2 | 4 3/4'' | 2 3/8'' | TX30 | 200 |
