JIG VGU
GABARITS JIG VGU JIG VGU

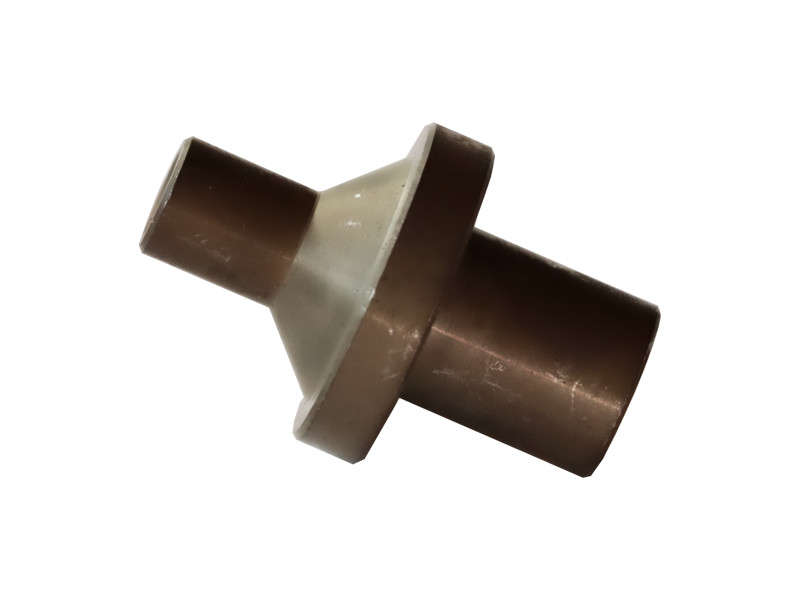

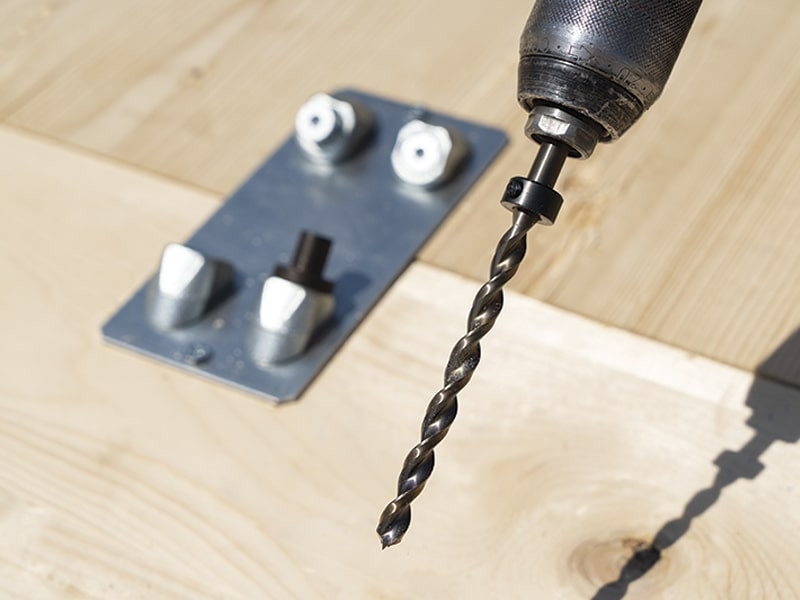

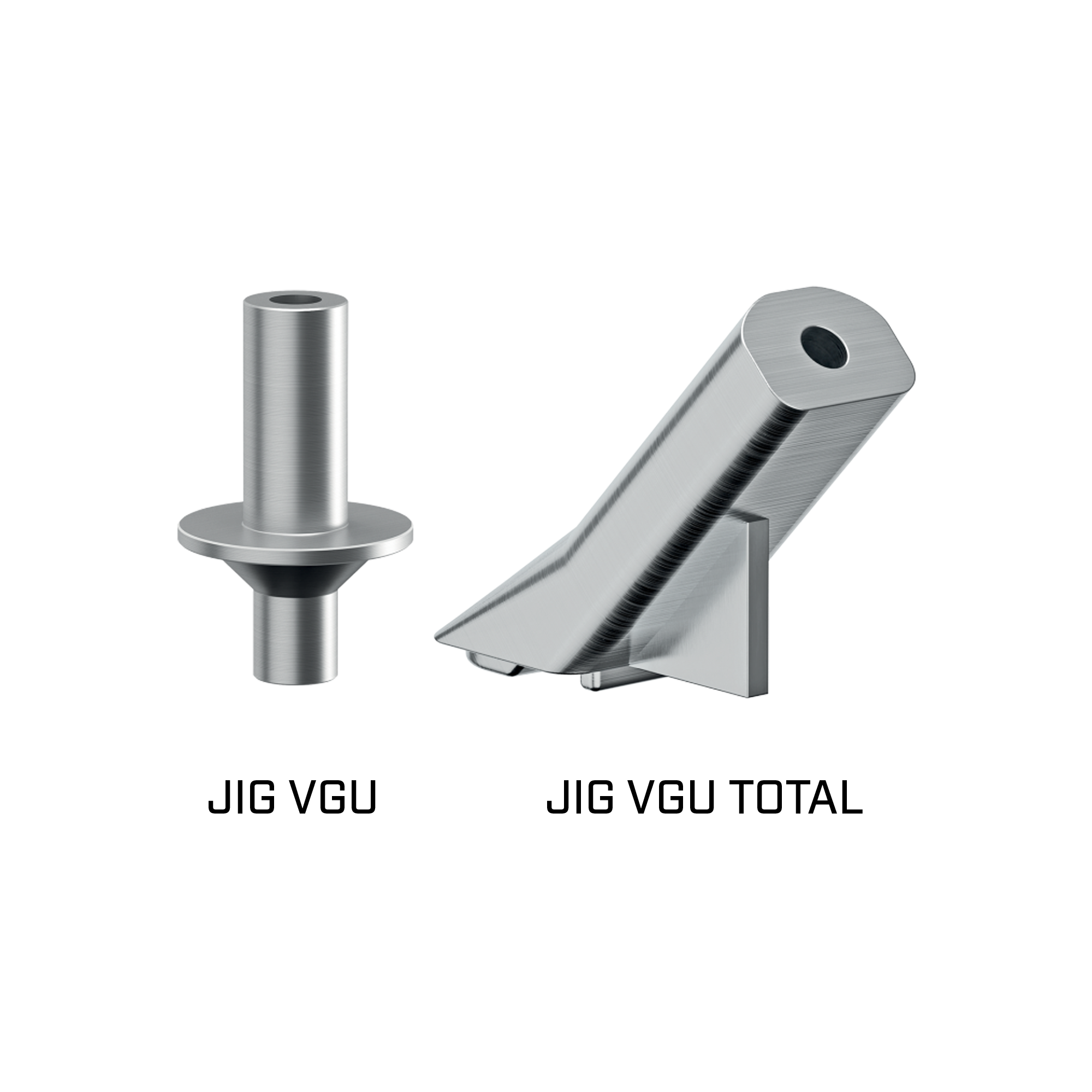

Les gabarits JIG VGU et JIG VGU TOTAL sont des outils essentiels pour les pré-perçages ou trous pilotes afin d'obtenir une installation précise et alignée des vis VGS de 9, 11 et 13 mm dans leurs rondelles VGU respectives.

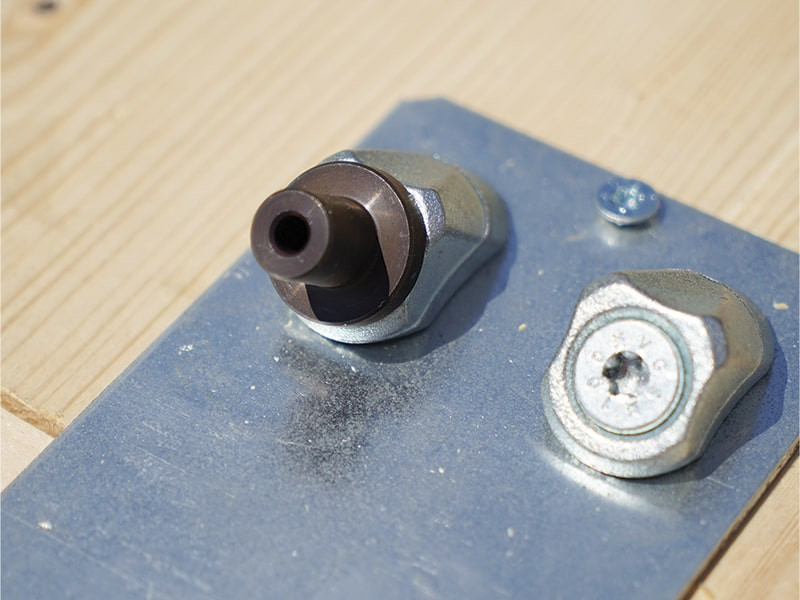

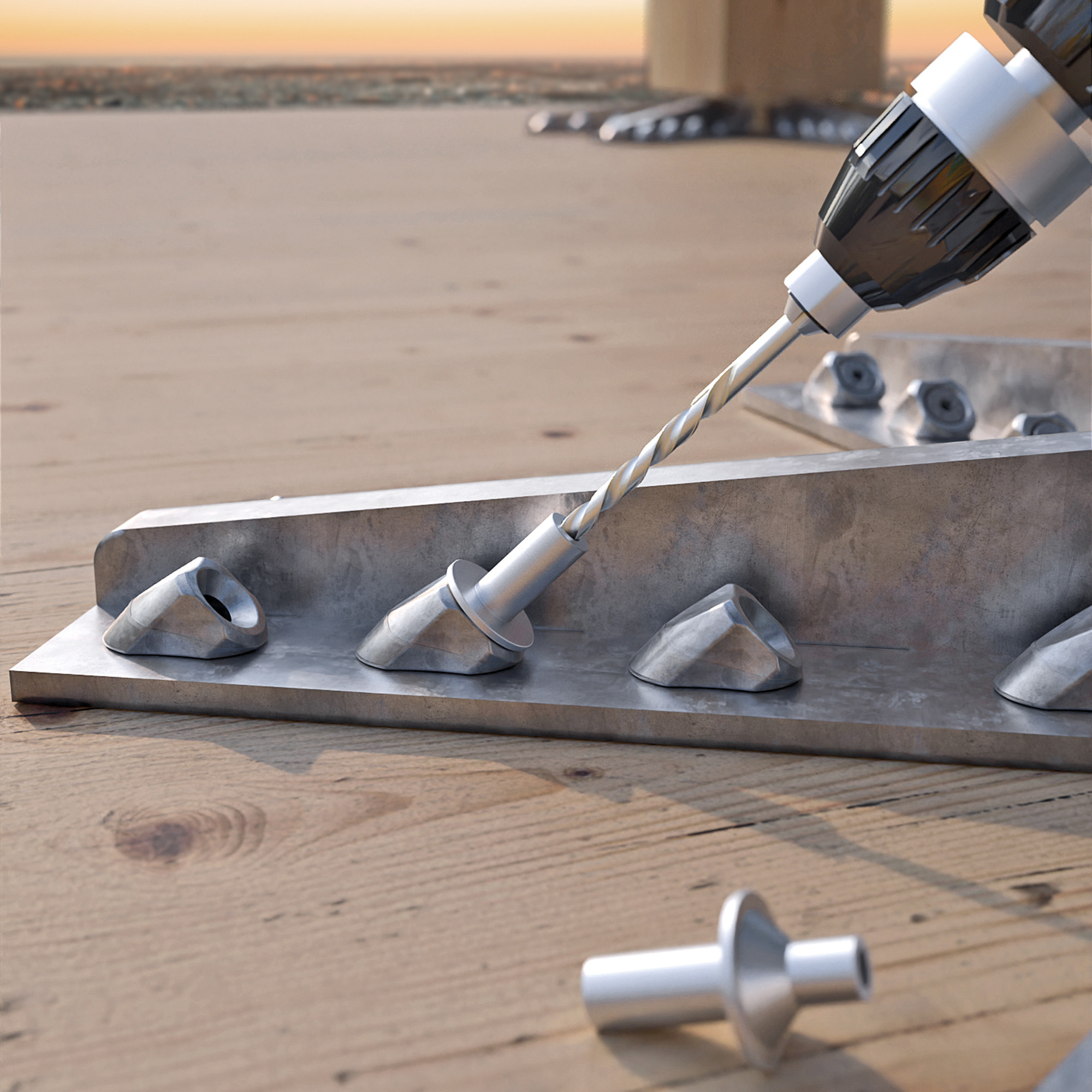

JIG VGU: uniquement destiné à être utilisé avec la rondelle VGU, indispensable pour toutes les applications où celle-ci est soudée à la plaque (par exemple, SPIDER)

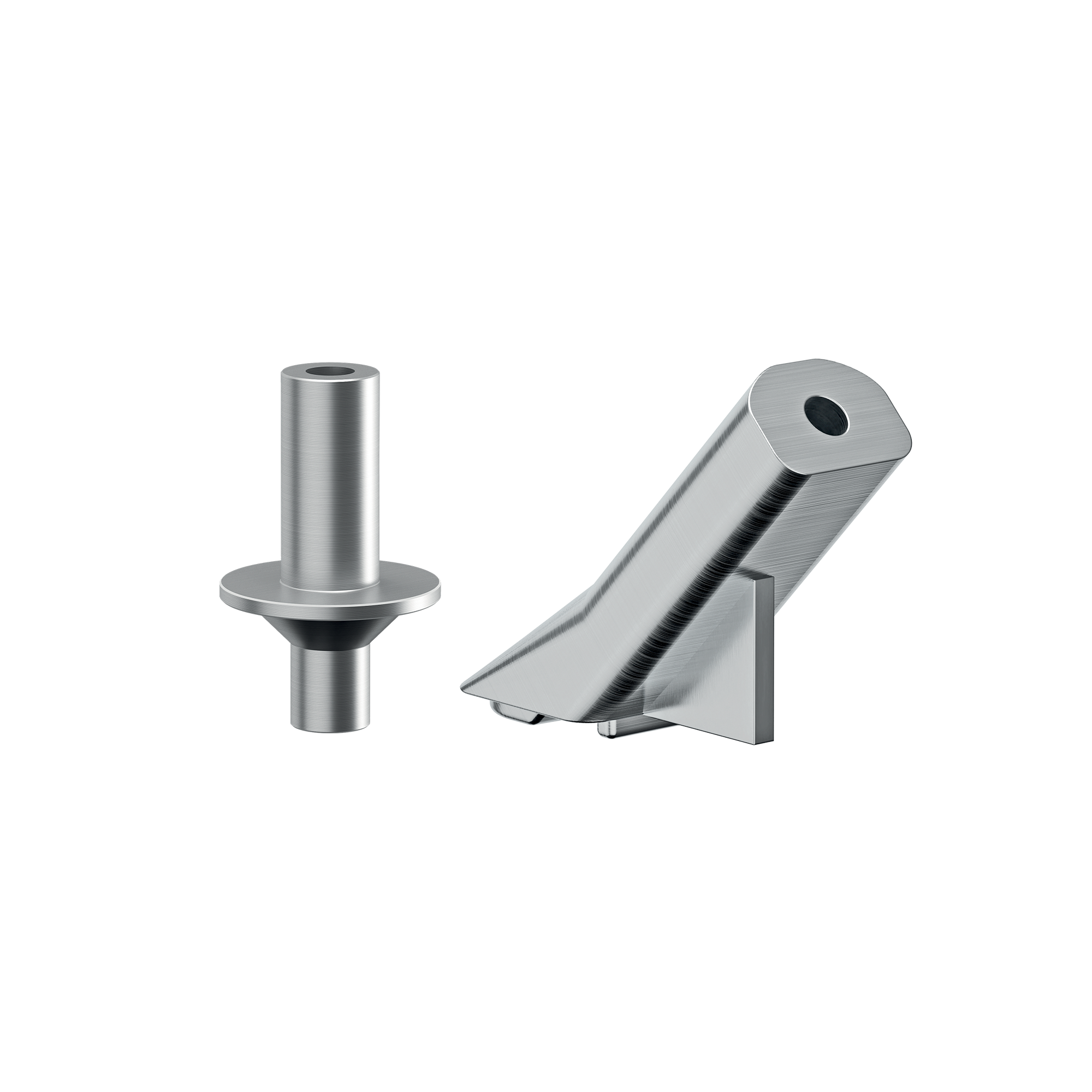

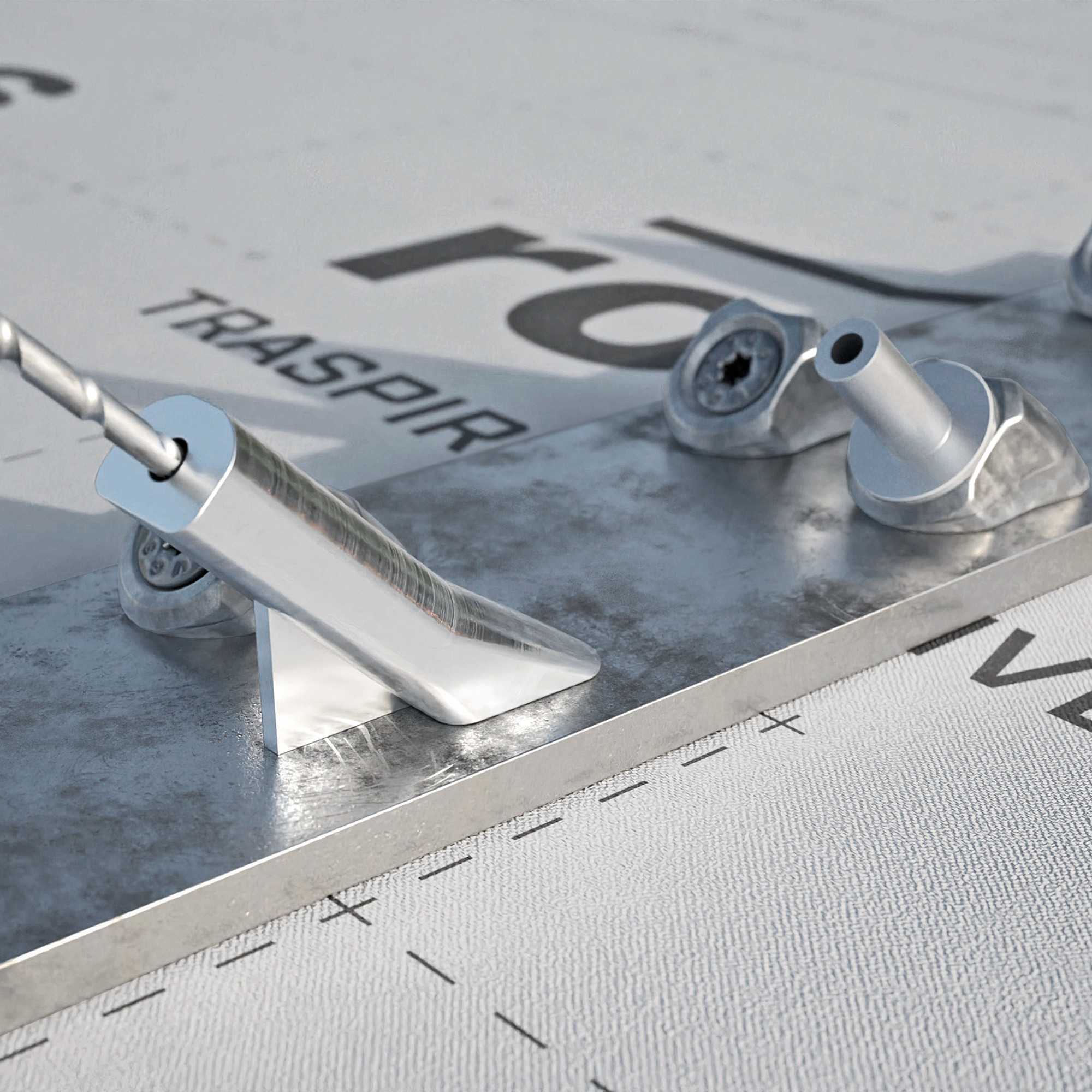

JIG VGU TOTAL représente l'évolution du système : il ne nécessite pas la rondelle VGU pour effectuer le pré-perçage, et résulte donc idéal dans des situations difficiles ou avec un espace restreint.
Documentation
-
Fiche technique
JIG VGU
| CODE | version | d
[mm]
|
pcs. |
|---|---|---|---|
| JIGVGU945 | VGU945 | 5 | 1 |
| JIGVGU1145 | VGU1145 | 6 | 1 |
| JIGVGU1345 | VGU1345 | 8 | 1 |
JIG VGU TOTAL
| CODE | description | pcs. |
|---|---|---|
| JIGVGU945T | PRE-DRILL JIG VGU945 | 1 |
| JIGVGU1145T | PRE-DRILL JIG VGU1145 | 1 |
| JIGVGU1345T | PRE-DRILL JIG VGU1345 | 1 |

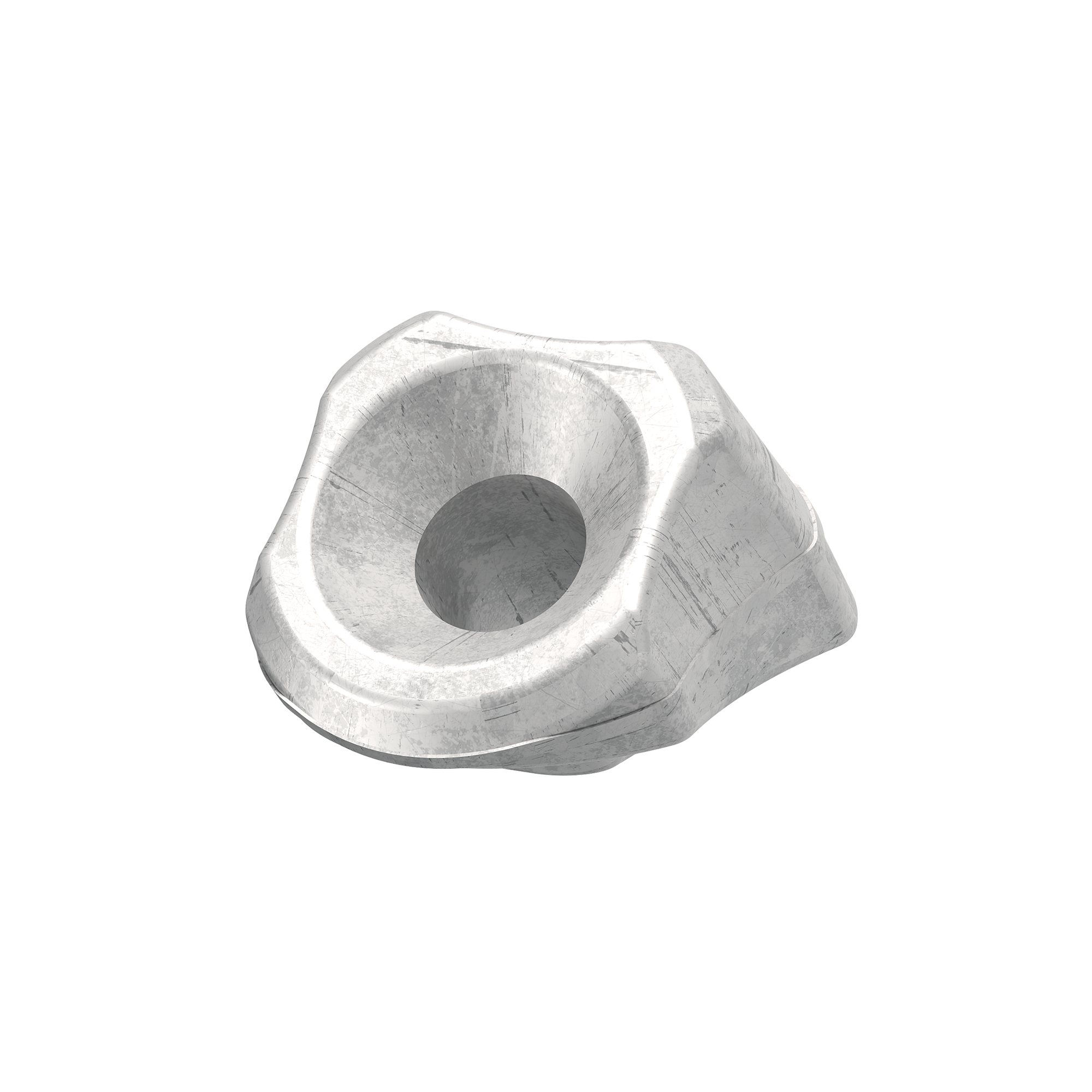

VGU
| CODE | d
[mm]
|
pcs. |
|---|---|---|
| F2108005 | 5 | 10 |
| F2108006 | 6 | 10 |
| F2108008 | 8 | 10 |
