H-RAIL OVERHEAD

SYSTÈME À RAIL AU-DESSUS DE LA TÊTE

Le travail en hauteur nécessite une méthode d'ancrage fiable, mais les solutions traditionnelles sont souvent inesthétiques ou limitent l'utilisation de la zone de travail. Le système à rail H-RAIL est une solution flexible et sûre, caractérisée par un impact visuel minimal. Grâce à sa structure, H-RAIL nécessite quelques points de fixation et permet de créer des lignes d'ancrage rigides dans différentes configurations. H-RAIL est l’option idéale pour travailler en hauteur, en mode retenue et en mode suspension.

Contacter l'agent

Description
Documentation
Codes et dimensions

Description

Les travaux en hauteur avec H-RAIL OVERHEAD

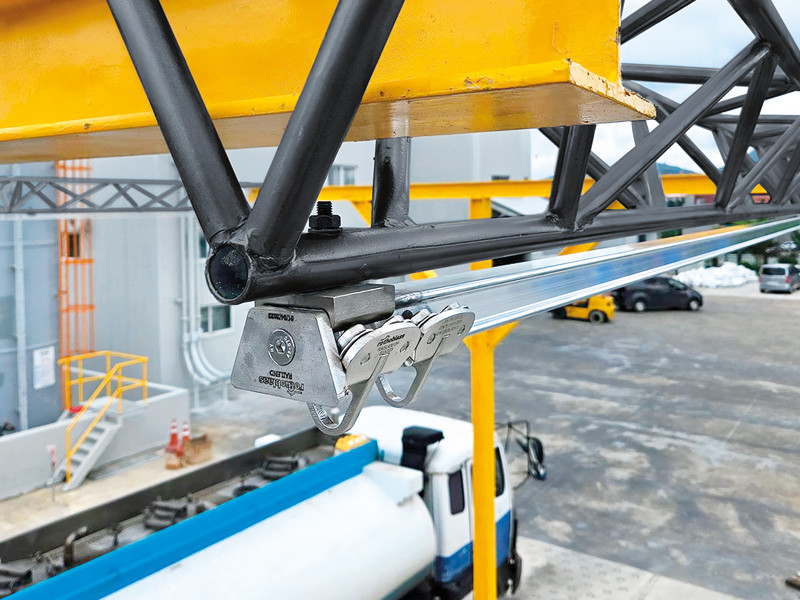

Le système H-RAIL est spécialement conçu pour être utilisé avec une unité coulissante spéciale, dotée de quatre roues, ce qui le rend idéal pour les travaux en hauteur, aussi bien en mode antichute que suspendu.

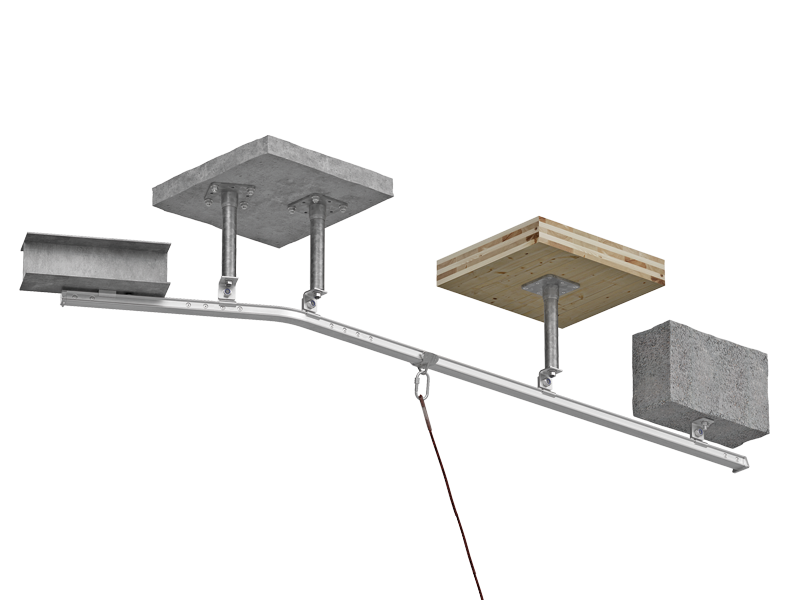

La polyvalence du H-RAIL lui permet d'être monté sur différents types de structures, telles que le bois, le béton ou l’acier, s'adaptant ainsi parfaitement à toutes les exigences d'installation. Contrairement aux autres modèles disponibles, H-RAIL OVERHEAD est installé en-dessous de la structure porteuse, tandis que H-RAIL ON WALL est installé au mur et H-RAIL ON FLOOR sur la toiture.

Avec un entraxe pouvant arriver jusqu'à 6 mètres entre les supports, le processus de montage de H-RAIL exige seulement quelques points de fixation, simplifiant l'installation.

Que signifie le travail en hauteur ?

Le travail en hauteur est défini comme tout type d’activité professionnelle comportant un risque de chute d’une hauteur supérieure à 2 mètres, qui implique la nécessité d'assurer la sécurité des opérateurs contre les chutes à chaque étape. Souvent, pour effectuer des travaux tels que l'entretien des façades, en particulier sur les grands bâtiments, des solutions encombrantes telles que les nacelles suspendues (BMU) sont adoptées. Cependant, celles-ci nécessitent de grands espaces et des exigences d'installation qui doivent être prises en compte dès la phase de conception du bâtiment. H-RAIL offre une solution alternative avec des performances supérieures grâce à sa simplicité et sa légèreté.

H-RAIL OVERHEAD de Rothoblaas représente la pointe de la sécurité pour les travaux en hauteur et l'entretien des toitures et façades. Conçu dans l’objectif primaire de garantir une protection maximale aux opérateurs, ce système d’ancrage innovant offre une solution fiable et robuste pour tout type de structure. Son installation est extrêmement simple et ne nécessite pas de travaux de maçonnerie complexes, garantissant une efficacité de montage exceptionnelle. Son design ergonomique et compact s'intègre harmonieusement à l'architecture environnante, préservant ainsi l'esthétique du site.

Fabriqué à partir de matériaux de très haute qualité et résistance élevée, H-RAIL assure une protection durable dans le temps, et offre tranquillité et sécurité aux opérateurs et aux utilisateurs des structures concernées. Sa polyvalence et sa fiabilité en font le choix idéal pour une vaste gamme d'applications - de l’entretien industriel aux travail sur bâtiments résidentiels, tout en contribuant à élever les normes de sécurité et à protéger la vie des personnes travaillant en hauteur.

Documentation

RAIL

CODE	description	matériau	B [mm]	H [mm]	L [mm]	pcs.
RAIL3000	3m aluminium rail	EN AW 6063 (T6)	49	41	3000	1
RAILC90	90° curved rail	EN AW 6063 (T6)	475	41	475	1
RAILC120	120° curved rail	EN AW 6063 (T6)	336	41	538	1
RAILC135	135° curved rail	EN AW 6063 (T6)	257	41	536	1
RAILC150	150° curved rail	EN AW 6063 (T6)	178	41	512	1

SUPPORT

CODE	description	matériau	B [mm]	H [mm]	L [mm]	pcs.
RAILBRAT	rail bracket	AISI 304 stainless steel grade 1.4301	60	74	60	1
RAILBRATA4	rail bracket	AISI 316 stainless steel grade 1.4401	60	74	60	1
RAILBRAT90	rail bracket	AISI 304 stainless steel grade 1.4301	60	74	60	1
RAILBRAT90A4	rail bracket	AISI 316 stainless steel grade 1.4401	60	74	60	1
RAILBRAT12	rail bracket	AISI 304 stainless steel grade 1.4301	60	63	60	1
RAILBRAT12A4	rail bracket	-	60	63	60	1
RAILBRAT16	rail bracket	AISI 304 stainless steel grade 1.4301	60	63	60	1
RAILBRAT16A4	rail bracket	AISI 316 stainless steel grade 1.4401	60	63	60	1
RAILBRATW	rail bracket	AISI 304 stainless steel grade 1.4301	103	63	60	1
RAILBRATWA4	rail bracket	AISI 316 stainless steel grade 1.4401	103	63	60	1
RAILBRAS	rail bracket	AISI 304 stainless steel grade 1.4301	60	22	60	1
RAILBRASA4	rail bracket	AISI 316 stainless steel grade 1.4401	60	22	60	1
RAILBRAW	rail bracket	AISI 304 stainless steel grade 1.4301	120	22	60	1
RAILBRAWA4	rail bracket	AISI 316 stainless steel grade 1.4401	120	22	60	1

TERMINAL

CODE	description	matériau	B [mm]	H [mm]	L [mm]	pcs.
RAILEND	rail terminal element	AISI 304 stainless steel grade 1.4301	84.5	48.6	55	1
RAILENDA4	rail terminal element	AISI 316 stainless steel grade 1.4401	-	48.6	55	1
RAILENDOPEN	rail terminal element	AISI 304 stainless steel grade 1.4301	49	49	60	1
RAILENDOPENA4	rail terminal element	AISI 316 stainless steel grade 1.4401	-	49	60	1

RACCORD

CODE	description	matériau	B [mm]	H [mm]	L [mm]	pcs.
RAILJUN	rail junction element	EN AW 6082	28.7	32.7	340	1

DISPOSITIF COULISSANT

CODE	description	matériau	B [mm]	H [mm]	L [mm]	pcs.
RAILSLIDE	sliding device	AISI 304 stainless steel grade 1.4301	50	51	70	1
RAILSLIDEA4	sliding device	AISI 316 stainless steel grade 1.4401	50	51	70	1
RAILSLIDEOH	sliding device	AISI 304 stainless steel grade 1.4301	72	72	95	1
RAILSLIDEOHA4	sliding device	AISI 316 stainless steel grade 1.4401	72	72	95	1

TOOL

CODE	description	matériau	B [mm]	H [mm]	L [mm]	pcs.
RAILJUNTOOL	rail tool	EN AW 6082 - 1.1191 (C45E) aluminium	92	116	132	1
RAILPLATE	rail id plate	-	-	40	140	1

FIXATION

CODE	description	matériau	pcs.
RAILOCKSCREW	lock screw	A2-70	250
RAILSCREW	DIN 7991 A2-70	A2-70	50
RAILSCREWA4	DIN 7991 A4-70	A4-70	50

TARGAHORxy

CODE	description	pcs.
TARGAHORIT	Label plate for PATROL and H-RAIL systems IT	1
TARGAHORDE	Label plate for PATROL and H-RAIL systems DE	1
TARGAHOREN	Label plate for PATROL and H-RAIL systems EN	1
TARGAHORES	Label plate for PATROL and H-RAIL systems ES	1
TARGAHORFR	Label plate for PATROL and H-RAIL systems FR	1
TARGAHORPT	Label plate for PATROL and H-RAIL systems PT	1
TARGAHORRU	Label plate for PATROL and H-RAIL systems RU	1
TARGAHORCS	Label plate for PATROL and H-RAIL systems CS	1
TARGAHORDA	Label plate for PATROL and H-RAIL systems DA	1
TARGAHOREL	Label plate for PATROL and H-RAIL systems EL	1
TARGAHORET	Label plate for PATROL and H-RAIL systems ET	1
TARGAHORFI	Label plate for PATROL and H-RAIL systems FI	1
TARGAHORHR	Label plate for PATROL and H-RAIL systems HR	1
TARGAHORHU	Label plate for PATROL and H-RAIL systems HU	1
TARGAHORIS	Label plate for PATROL and H-RAIL systems IS	1
TARGAHORJA	Label plate for PATROL and H-RAIL systems JA	1
TARGAHORLT	Label plate for PATROL and H-RAIL systems LT	1
TARGAHORLV	Label plate for PATROL and H-RAIL systems LV	1
TARGAHORNL	Label plate for PATROL and H-RAIL systems NL	1
TARGAHORNO	Label plate for PATROL and H-RAIL systems NO	1
TARGAHORPL	Label plate for PATROL and H-RAIL systems PL	1
TARGAHORRO	Label plate for PATROL and H-RAIL systems RO	1
TARGAHORSK	Label plate for PATROL and H-RAIL systems SK	1
TARGAHORSL	Label plate for PATROL and H-RAIL systems SL	1
TARGAHORSV	Label plate for PATROL and H-RAIL systems SV	1
TARGAHORTR	Label plate for PATROL and H-RAIL systems TR	1
TARGAHORZH	Label plate for PATROL and H-RAIL systems ZH	1
TARGAHORAR	Label plate for PATROL and H-RAIL systems AR	1
