ASSEMBLAGE BOIS ACIER DEMONTABLE RING
Assemblage bois acier démontable pour connexions bois acier et structures hybrides
Dans les structures mixtes acier-bois et les bâtiments en CLT, l’assemblage bois-acier exige résistance, contrôle des tolérances et montage efficace.

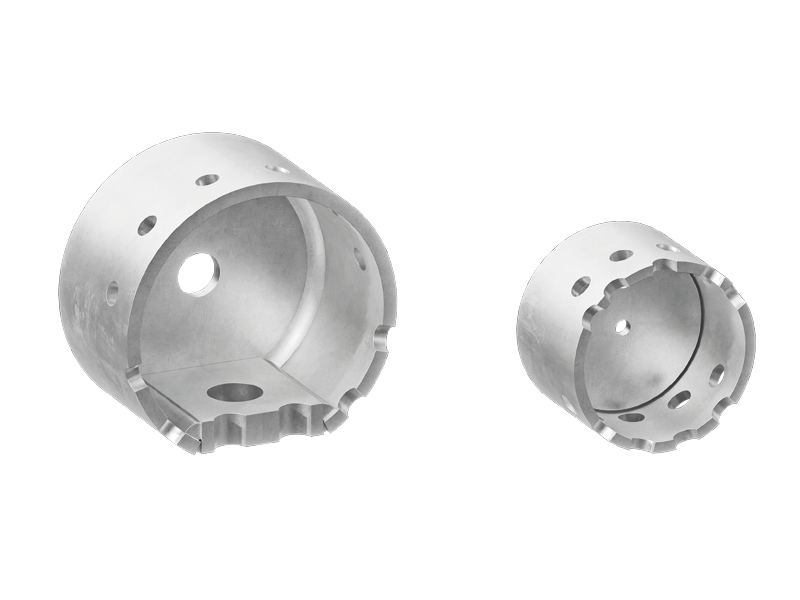

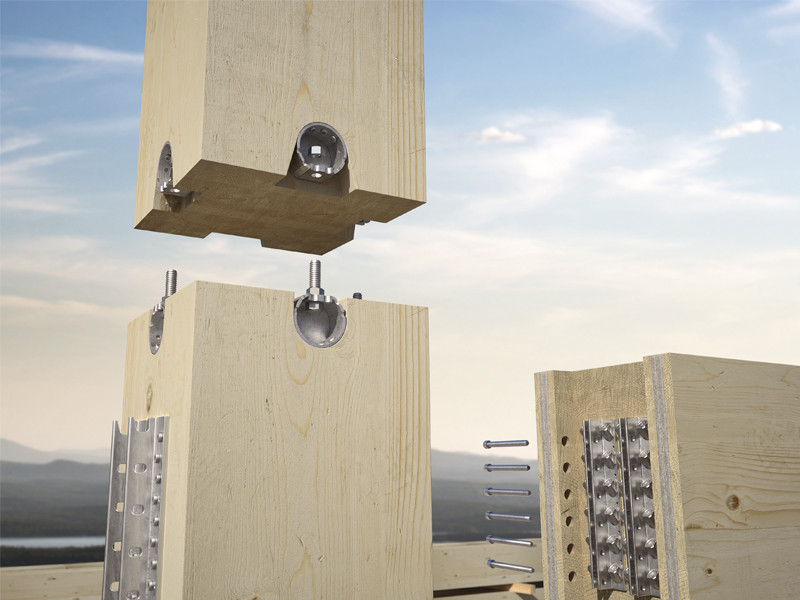

RING est un connecteur démontable pour des assemblages bois-acier, bois-béton et bois-bois entre panneaux et poutres. Sa forme circulaire lui permet de s'intégrer entièrement dans l'élément en bois, rendant possible l’installation d'un seul côté sans double accès.

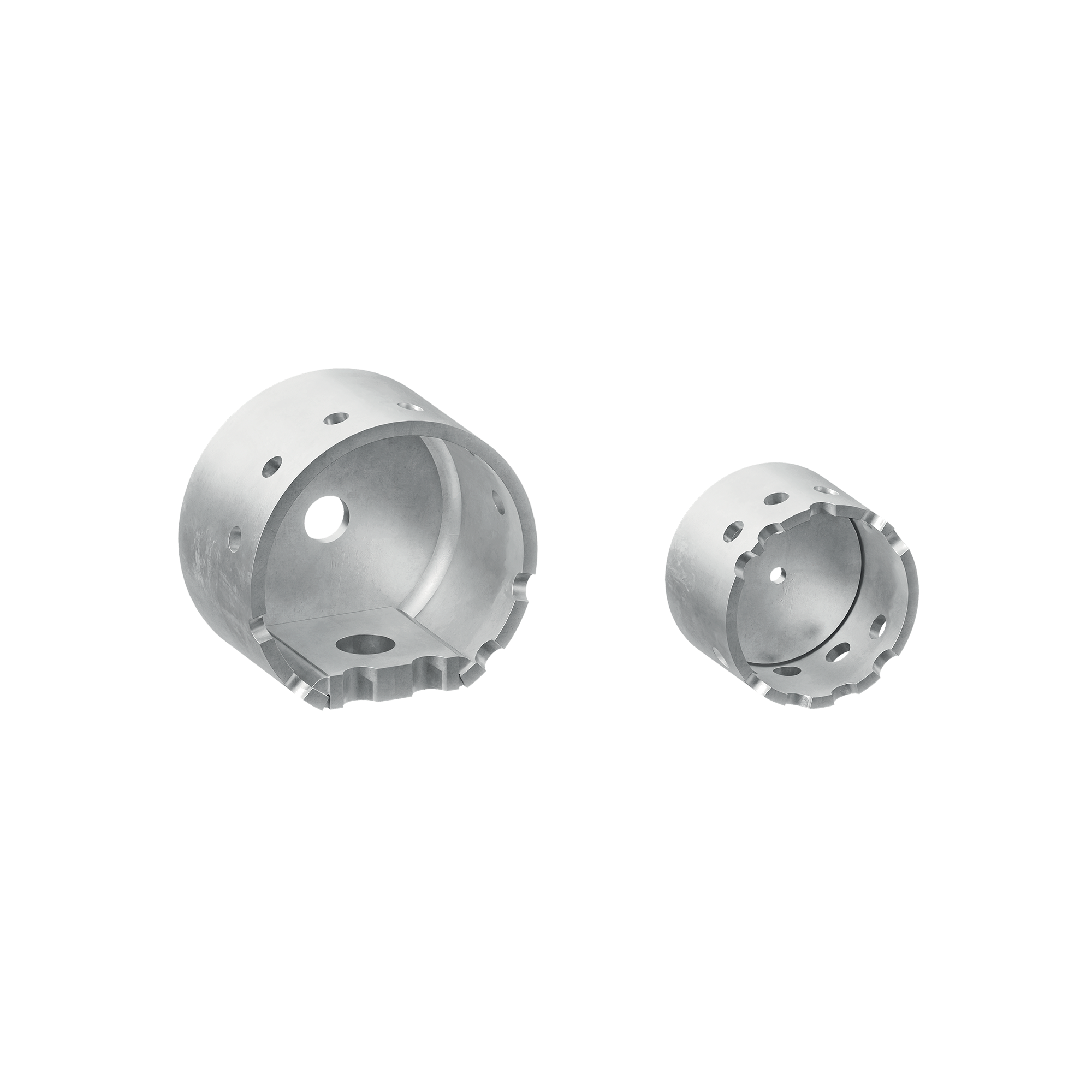

Disponible en deux versions : une pour les assemblages bois-bois (RING60T) et l'autre pour l’assemblage bois-acier (RING90C) avec boulon M16.
RING est certifié selon ATE-25/0316.
Assemblages bois-acier : caractéristiques techniques de RING
RING60T et RING90C sont conçus pour les assemblages bois-bois et bois-acier dans des applications exigeant des performances élevées et une continuité entre la préfabrication et le montage.
Caractéristiques techniques :
• traction jusqu’à 63,2 kN et compression jusqu’à 77,0 kN

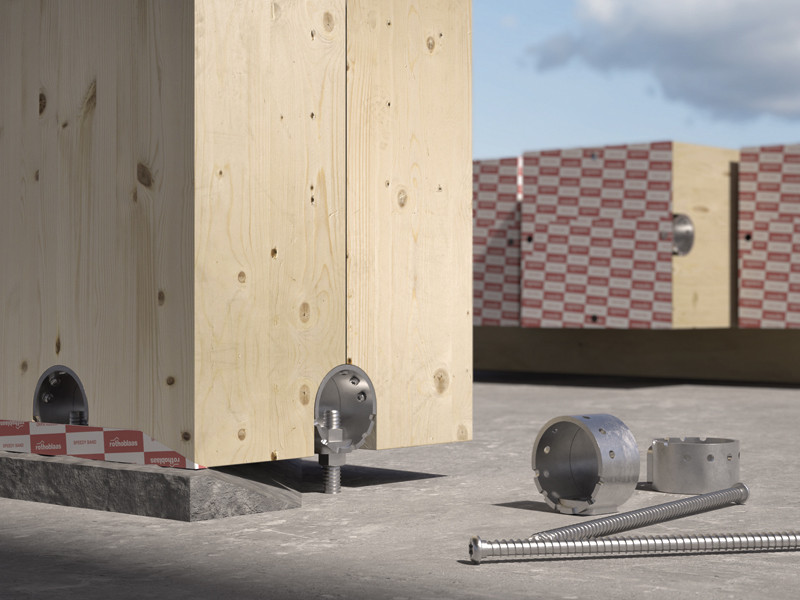

• installation d’un seul côté du panneau
• tolérance trou/connecteur jusqu’à +1 mm
• configurations traversantes, non traversantes et espacées
• démontage avec vis ou boulon M16
• acier S355 avec traitement Fe/Zn12c et classes de service SC1-SC2
Assemblages bois-acier : application de l’assemblage dans la version bois-acier

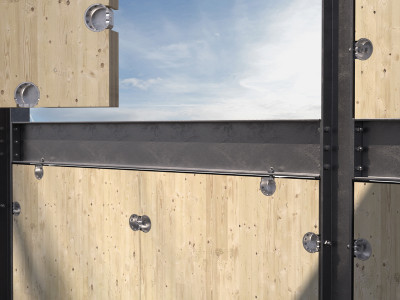

La version RING90C est conçue pour des assemblages bois-acier dans des structures hybrides. Avec des boulons M16, l’assemblage est démontable, accessible d'un seul côté et adapté également aux assemblages bois-béton et bois-bois.
Assemblage bois-bois : RING60T pour plancher, mur et poutre
RING60T est le connecteur pour les assemblages bois-bois entre panneaux et poutres. Avec un encombrement de 60 mm et un seul type de vis LBSHEVO, il remplace les équerres, les vis et les plaques dans les assemblages plancher-plancher, plancher-mur et mur-mur, et s'installe d'un seul côté.
RING sur les chantiers : installation d'un seul côté et préfabrication

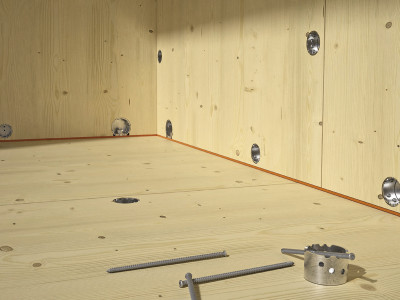

Avec RING, il est possible d’assembler des panneaux en CLT et des poutres sans usinage des deux côtés. Les configurations plancher-plancher, mur-mur et mur-plancher peuvent être installées d'un seul côté du panneau, réduisant ainsi les délais de pose et la complexité sur le chantier.
Le système est compatible avec la préfabrication hors site : il peut être préinstallé en atelier et monté avec un minimum d'usinages. La tolérance allant jusqu'à +1 mm permet de compenser les imprécisions sans modifications sur site.
