LIGNE DE VIE TOITURE ET FAÇADE - SYSTEME ANTICHUTE HORIZONTAL MODULAIRE PATROL
Ligne de vie horizontale avec montage rapide sur n’importe quelle surface

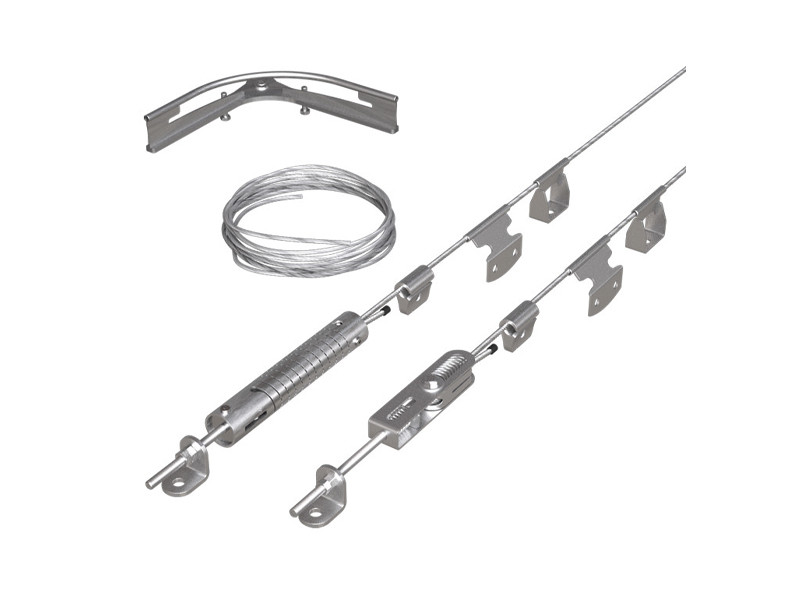

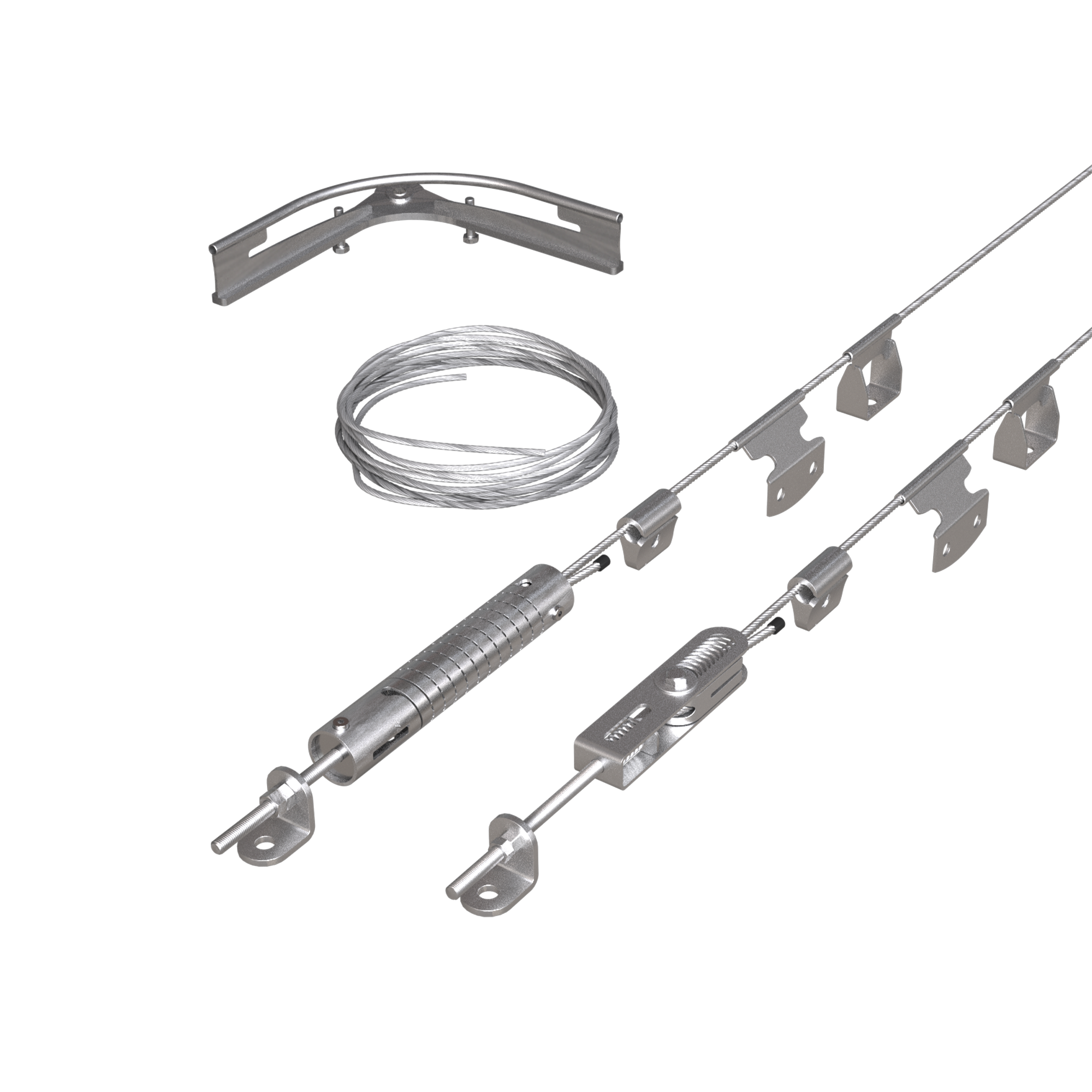

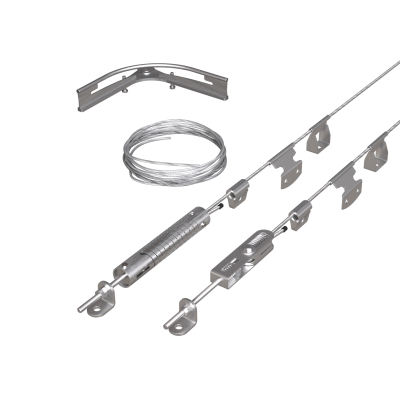

La ligne de vie toiture et façade PATROL est un système antichute modulaire conçu pour réaliser des lignes de vie horizontales, aériennes ou sur façade, qu’elles soient continues ou discontinues. Son design simple permet une installation rapide sur des surfaces en bois, en métal ou en béton, grâce à des supports spécifiques adaptés à chaque type de surface et à une large gamme d’accessoires répondant à toutes les exigences de conception.
Le système PATROL n’utilise pas de fixations à sertir ; toutes les pièces s’installent donc à l’aide d’outils communs, sans nécessiter de machines coûteuses pour le montage ou le contrôle du sertissage. La double terminaison sert à la fois d’absorbeur et de tendeur, permettant ainsi de faciliter l’assemblage du câble et de bien répartir la tension, même sur une longue ligne comportant plusieurs courbes. Les composants s’assemblent facilement en quelques étapes, grâce au manuel contenant des schémas d’assemblage précis et aux vidéos de montage disponibles en ligne.
La ligne de vie horizontale PATROL offre des entraxes maximaux entre les supports allant jusqu’à 15 mètres grâce à l’absorbeur-tendeur SPEAREVO, qui réduit les efforts sur les terminaisons et, par conséquent, sur les fixations à la sous-structure, améliorant ainsi la fiabilité globale du système.
Caractéristiques techniques et contrôles du système de ligne de vie PATROL
Caractéristiques techniques et contrôles du système de ligne de vie PATROL

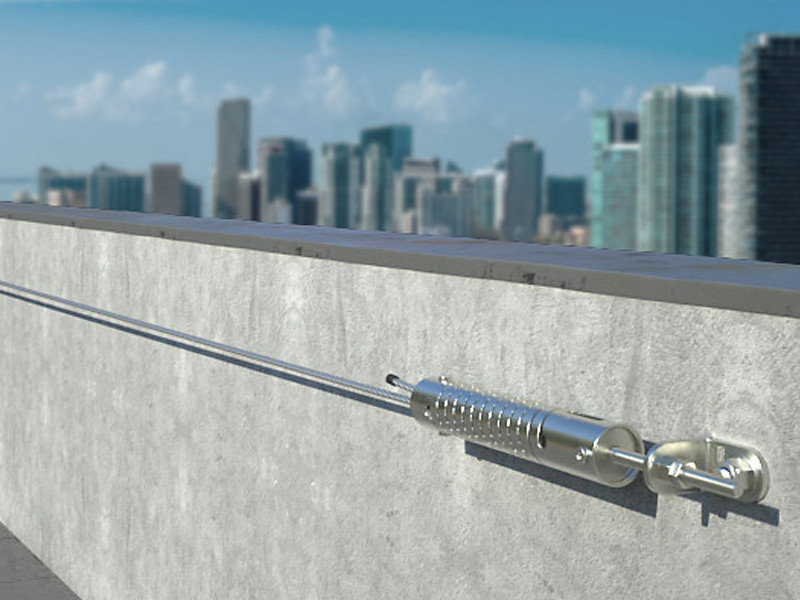

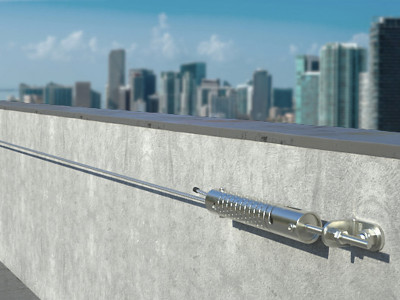

Le système PATROL est équipé des terminaisons SPEAR et SPEAREVO, dotées de ressorts aux deux extrémités, qui permettent au système de compenser la dilatation du câble provoquée par les variations de température entre l’été et l’hiver, protégeant ainsi les supports contre d’éventuels dommages structurels. Cette caractéristique est essentielle pour les installations sur des toitures planes ou des façades exposées à d’importantes variations thermiques, où une dilatation non contrôlée entraînerait un stress excessif sur les fixations.
La dissipation d’énergie du système PATROL, gérée par l’absorbeur-tendeur SPEAREVO, permet d’atteindre des entraxes maximaux allant jusqu’à 15 mètres, réduisant considérablement les contraintes exercées sur les terminaisons et les fixations. Cet avantage technique se traduit par une réduction des coûts d’installation et une plus grande flexibilité de conception pour des lignes de vie longues sur les toitures ou les façades étendues.
Le système PATROL prévoit une inspection et un contrôle tous les 12 mois à compter de la première installation. Tous les composants du système antichute sont visibles, et la révision du système, le contrôle et la remise en tension du câble sont des opérations simples à réaliser sans nécessiter d’outils spéciaux. Cette facilité d’entretien réduit les délais et les coûts liés aux contrôles périodiques, garantissant la conformité réglementaire avec des procédures simples.
Comment garantir une bonne tension du câble sur une ligne de vie horizontale de grande longueur ?
La ligne de vie PATROL utilise une double terminaison qui sert à la fois d’absorbeur et de tendeur, permettant ainsi une tension bien répartie, même sur des lignes longues comportant plusieurs courbes. Le système compense automatiquement la dilatation thermique grâce aux ressorts intégrés aux terminaisons SPEAR et SPEAREVO, maintenant ainsi une bonne tension dans le temps, quelles que soient les variations climatiques.
Documentation
-
Fiche technique
-
Fichier BIM.ifc
-
Fichier BIM.rfa
-
Déclaration de conformité (SPEAR)
- Déclaration de conformité (SPEAR) Bulgarian
- Déclaration de conformité (SPEAR) Croatian
- Déclaration de conformité (SPEAR) Czech
- Déclaration de conformité (SPEAR) Danish
- Déclaration de conformité (SPEAR) Dutch
- Déclaration de conformité (SPEAR) English
- Déclaration de conformité (SPEAR) Estonian
- Déclaration de conformité (SPEAR) Finnish
- Déclaration de conformité (SPEAR) French
- Déclaration de conformité (SPEAR) German
- Déclaration de conformité (SPEAR) Greek
- Déclaration de conformité (SPEAR) Hungarian
- Déclaration de conformité (SPEAR) Italian
- Déclaration de conformité (SPEAR) Latvia
- Déclaration de conformité (SPEAR) Lithuanian
- Déclaration de conformité (SPEAR) Polish
- Déclaration de conformité (SPEAR) Portuguese
- Déclaration de conformité (SPEAR) Romanian
- Déclaration de conformité (SPEAR) Slovak
- Déclaration de conformité (SPEAR) Slovene
- Déclaration de conformité (SPEAR) Spanish
- Déclaration de conformité (SPEAR) Swedish
-
Déclaration de conformité (SPEAREVO)
- Déclaration de conformité (SPEAREVO) Bulgarian
- Déclaration de conformité (SPEAREVO) Croatian
- Déclaration de conformité (SPEAREVO) Czech
- Déclaration de conformité (SPEAREVO) Danish
- Déclaration de conformité (SPEAREVO) Dutch
- Déclaration de conformité (SPEAREVO) English
- Déclaration de conformité (SPEAREVO) Estonian
- Déclaration de conformité (SPEAREVO) Finnish
- Déclaration de conformité (SPEAREVO) French
- Déclaration de conformité (SPEAREVO) German
- Déclaration de conformité (SPEAREVO) Greek
- Déclaration de conformité (SPEAREVO) Hungarian
- Déclaration de conformité (SPEAREVO) Italian
- Déclaration de conformité (SPEAREVO) Latvia
- Déclaration de conformité (SPEAREVO) Lithuanian
- Déclaration de conformité (SPEAREVO) Polish
- Déclaration de conformité (SPEAREVO) Portuguese
- Déclaration de conformité (SPEAREVO) Romanian
- Déclaration de conformité (SPEAREVO) Slovak
- Déclaration de conformité (SPEAREVO) Slovene
- Déclaration de conformité (SPEAREVO) Spanish
- Déclaration de conformité (SPEAREVO) Swedish
-
Feuille de calcul LIFELINE CALCULATOR
-
Consignes de sécurité, mode d’emploi et installation (SPEAREVO)
-
Consignes de sécurité, mode d’emploi et installation (SPEAR)
-
Consignes de sécurité, mode d’emploi et installation (SPEAR 2)
-
Manuel d'installation (SPEAR)
-
Manuel d'installation (SPEAREVO)
-
Manuel d'installation (SPEAR 2)
-
Manuel d'installation (BENDTOOL)
-
Manuel d'installation (SLIDE-SLIDE2-OHSLIDE)
TERMINALI
| CODE | description | matériau | B
[mm]
|
H
[mm]
|
L
[mm]
|
s
[mm]
|
pcs. |
|---|---|---|---|---|---|---|---|
| PATROLTERM | terminal element | AISI 304 stainless steel grade 1.4301 | 40 | 61 | 66 | 6 | 1 |
| PATROLTERMA4 | terminal element | AISI 316 stainless steel grade 1.4401 | 40 | 61 | 66 | 6 | 1 |
| PATROLEND | terminal element | AISI 304 stainless steel grade 1.4301 | 40 | 61 | 66 | 6 | 1 |
| PATROLENDA4 | terminal element | AISI 316 stainless steel grade 1.4401 | 40 | 61 | 66 | 6 | 1 |
| PATROLTERML | terminal element | AISI 304 stainless steel grade 1.4301 | 40 | 61 | 180 | 6 | 1 |
| PAREND | terminal element | AISI 304 stainless steel grade 1.4301 | 300 | 160 | 300 | - | 1 |
| PARENDA4 | terminal element | AISI 316 stainless steel grade 1.4401 | 300 | 160 | 300 | - | 1 |
TENDITORI E ASSORBITORI DI ENERGIA
| CODE | description | matériau | B
[mm]
|
H
[mm]
|
L
[mm]
|
pcs. |
|---|---|---|---|---|---|---|
| SPEAR | tensioner with absorber | AISI 304 stainless steel grade 1.4301 EN AW 6082 aluminium | 50 | 63 | 334 | 1 |
| SPEARA4 | tensioner with absorber | AISI 316 stainless steel grade 1.4401 EN AW 6082 aluminium | 50 | 63 | 334 | 1 |
| SPEAREVO | tensioner with absorber | AISI 304 stainless steel grade 1.4301 | 57.4 | 55 | 436 | 1 |
| SPEAREVOA4 | tensioner with absorber | AISI 316 stainless steel grade 1.4401 | 57.4 | 55 | 436 | 1 |
INTERMEDI
| CODE | description | matériau | d₁
[mm]
|
B
[mm]
|
H
[mm]
|
L
[mm]
|
pcs. |
|---|---|---|---|---|---|---|---|
| PASINT | intermediate element | AISI 304 stainless steel grade 1.4301 | - | 35 | 86 | 100 | 1 |
| PASINTA4 | intermediate element | AISI 316 stainless steel grade 1.4401 | - | 35 | 86 | 100 | 1 |
| PARINTER | intermediate element | AISI 304 stainless steel grade 1.4301 | - | 100 | 87.3 | 120 | 1 |
| PARINTERA4 | intermediate element | AISI 316 stainless steel grade 1.4401 | - | 100 | 87.3 | 120 | 1 |
| PATROLINT | intermediate element | AISI 304 stainless steel grade 1.4301 | - | 50 | 50 | 375 | 1 |
| PATROLMED | intermediate element | AISI 304 stainless steel grade 1.4301 EN AW 6082 aluminium | 55 | 30 | 50 | - | 1 |
| OHINT | intermediate element | AISI 304 stainless steel grade 1.4301 | - | 39.5 | 86 | 130 | 1 |
| OHINTA4 | intermediate element | AISI 316 stainless steel grade 1.4401 | - | 39.5 | 86 | 130 | 1 |
DISPOSITIVI SCORREVOLI
| CODE | description | matériau | B
[mm]
|
H
[mm]
|
L
[mm]
|
pcs. |
|---|---|---|---|---|---|---|
| SLIDE1 | sliding device | AISI 304 stainless steel grade 1.4301 | 30 | 60 | 60 | 1 |
| SLIDE2 | sliding device | AISI 304 stainless steel grade 1.4301 | 30 | 60 | 60 | 1 |
| SLIDE2A4 | sliding device | AISI 316 stainless steel grade 1.4401 | 30 | 60 | 60 | 1 |
| OHSLIDE | sliding device | AISI 304 stainless steel grade 1.4301 | 46.5 | 93 | 98 | 1 |
| OHSLIDEA4 | sliding device | AISI 316 stainless steel grade 1.4401 | 46.5 | 93 | 98 | 1 |
ANGOLARI
| CODE | description | matériau | d₁
[mm]
|
B
[mm]
|
H
[mm]
|
L
[mm]
|
pcs. |
|---|---|---|---|---|---|---|---|
| PASANG | angle bracket | AISI 304 stainless steel grade 1.4301 | - | 300 | 68 | 300 | 1 |
| PASANGA4 | angle bracket | AISI 316 stainless steel grade 1.4401 | - | 300 | 68 | 300 | 1 |
| PASANGBEND | angle bracket | AISI 304 stainless steel grade 1.4301 | - | 54.5 | 102 | 565 | 1 |
| PASANGBENDA4 | angle bracket | AISI 316 stainless steel grade 1.4401 | - | 54.5 | 102 | 565 | 1 |
| PAREX | angle bracket | AISI 304 stainless steel grade 1.4301 | - | 326 | 116 | 326 | 1 |
| PAREXA4 | angle bracket | AISI 316 stainless steel grade 1.4401 | - | 326 | 116 | 326 | 1 |
| PAREXBEND | angle bracket | AISI 304 stainless steel grade 1.4301 | - | 71.4 | 116 | 565 | 1 |
| PAREXBENDA4 | angle bracket | AISI 316 stainless steel grade 1.4401 | - | 71.4 | 116 | 565 | 1 |
| PARIN | angle bracket | AISI 304 stainless steel grade 1.4301 | - | 356 | 87.3 | 356 | 1 |
| PARINA4 | angle bracket | AISI 316 stainless steel grade 1.4401 | - | 356 | 87.3 | 356 | 1 |
| PARINBEND | angle bracket | AISI 304 stainless steel grade 1.4301 | - | 42 | 87.3 | 565 | 1 |
| PARINBENDA4 | angle bracket | AISI 316 stainless steel grade 1.4401 | - | 42 | 87.3 | 565 | 1 |
| PATROLANG | angle bracket | stainless steel - AISI304 | alloy EN AW-6082 | 89 | - | 56.5 | 174.5 | 1 |
| OHANGINT | angle bracket | AISI 304 stainless steel grade 1.4301 | - | 354 | 86 | 354 | 1 |
| OHANGINTA4 | angle bracket | AISI 316 stainless steel grade 1.4401 | - | 354 | 86 | 354 | 1 |
| OHANGEXT | angle bracket | AISI 304 stainless steel grade 1.4301 | - | 326 | 86 | 326 | 1 |
| OHANGEXTA4 | angle bracket | AISI 316 stainless steel grade 1.4401 | - | 326 | 86 | 326 | 1 |
| OHANGBEND | angle bracket | AISI 304 stainless steel grade 1.4301 | - | 39.5 | 86 | 565 | 1 |
| OHANGBENDA4 | angle bracket | AISI 316 stainless steel grade 1.4401 | - | 39.5 | 86 | 565 | 1 |
| ANGSUP | angle support | AISI 304 stainless steel grade 1.4301 | - | 275 | 16 | 500 | 1 |
| ANGSUPA4 | angle support | AISI 316 stainless steel grade 1.4401 | - | 275 | 16 | 500 | 1 |
| BENDTOOL | patrol tool | S235JR zinc plated steel | - | 353.5 | 95 | 171 | 1 |
FUNE
| CODE | description | matériau | pcs. |
|---|---|---|---|
| CABLE | Ø8 7 x 7 | stainless steel - AISI316 | 1 |
TARGAHORxy
| CODE | description | pcs. |
|---|---|---|
| TARGAHORIT | Label plate for PATROL and H-RAIL systems IT | 1 |
| TARGAHORDE | Label plate for PATROL and H-RAIL systems DE | 1 |
| TARGAHOREN | Label plate for PATROL and H-RAIL systems EN | 1 |
| TARGAHORES | Label plate for PATROL and H-RAIL systems ES | 1 |
| TARGAHORFR | Label plate for PATROL and H-RAIL systems FR | 1 |
| TARGAHORPT | Label plate for PATROL and H-RAIL systems PT | 1 |
| TARGAHORRU | Label plate for PATROL and H-RAIL systems RU | 1 |
| TARGAHORCS | Label plate for PATROL and H-RAIL systems CS | 1 |
| TARGAHORDA | Label plate for PATROL and H-RAIL systems DA | 1 |
| TARGAHOREL | Label plate for PATROL and H-RAIL systems EL | 1 |
| TARGAHORET | Label plate for PATROL and H-RAIL systems ET | 1 |
| TARGAHORFI | Label plate for PATROL and H-RAIL systems FI | 1 |
| TARGAHORHR | Label plate for PATROL and H-RAIL systems HR | 1 |
| TARGAHORHU | Label plate for PATROL and H-RAIL systems HU | 1 |
| TARGAHORIS | Label plate for PATROL and H-RAIL systems IS | 1 |
| TARGAHORJA | Label plate for PATROL and H-RAIL systems JA | 1 |
| TARGAHORLT | Label plate for PATROL and H-RAIL systems LT | 1 |
| TARGAHORLV | Label plate for PATROL and H-RAIL systems LV | 1 |
| TARGAHORNL | Label plate for PATROL and H-RAIL systems NL | 1 |
| TARGAHORNO | Label plate for PATROL and H-RAIL systems NO | 1 |
| TARGAHORPL | Label plate for PATROL and H-RAIL systems PL | 1 |
| TARGAHORRO | Label plate for PATROL and H-RAIL systems RO | 1 |
| TARGAHORSK | Label plate for PATROL and H-RAIL systems SK | 1 |
| TARGAHORSL | Label plate for PATROL and H-RAIL systems SL | 1 |
| TARGAHORSV | Label plate for PATROL and H-RAIL systems SV | 1 |
| TARGAHORTR | Label plate for PATROL and H-RAIL systems TR | 1 |
| TARGAHORZH | Label plate for PATROL and H-RAIL systems ZH | 1 |
| TARGAHORAR | Label plate for PATROL and H-RAIL systems AR | 1 |
