AOS01 + TOWER XL
Le support avec la plaque de base plus grande TOWER XL combinée avec l'œillet AOS01 permet de créer un point d’ancrage pour le déroulement d’opérations sur toiture. La plaque de base plus grande permet de répartir les actions dérivant des dispositif d’ancrage sur une zone plus vaste.
Description

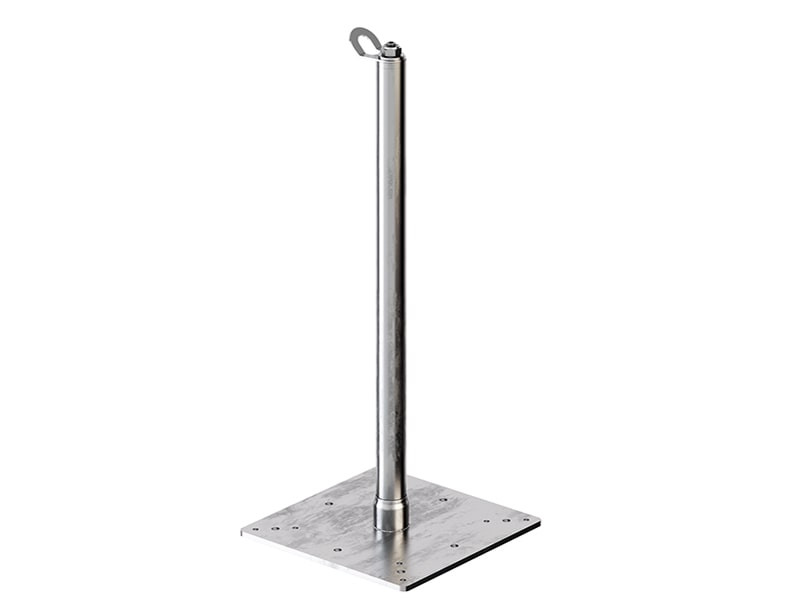

Point d’ancrage AOS01 et support TOWER XL, la sécurité avec une base plus grande.
La hauteur du support TOWER XL est comprise entre 300 et 800 mm pour s'adapter aux différentes épaisseurs des toitures. Il s’agit d’un dispositif à déformation contrôlée, qui dissipe une partie de l’énergie générée pendant la chute pour limiter la charge transmise aux fixations et à la structure.

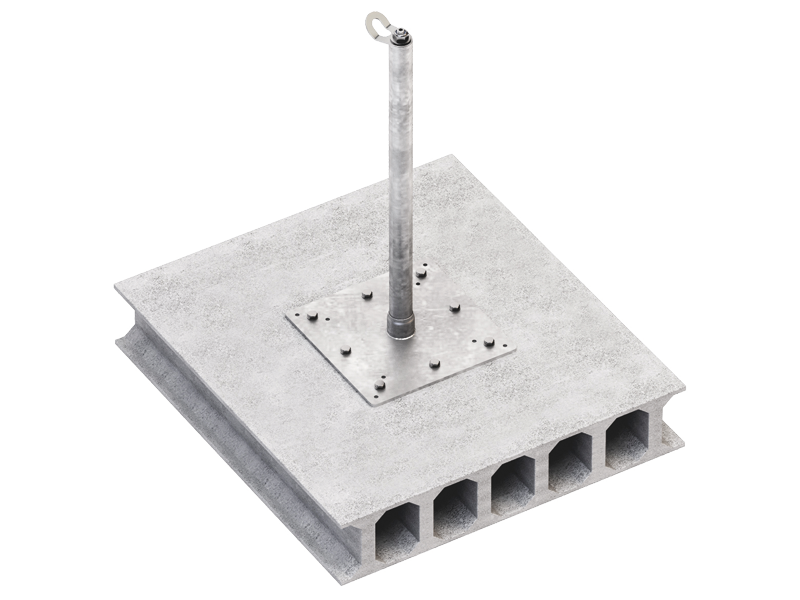

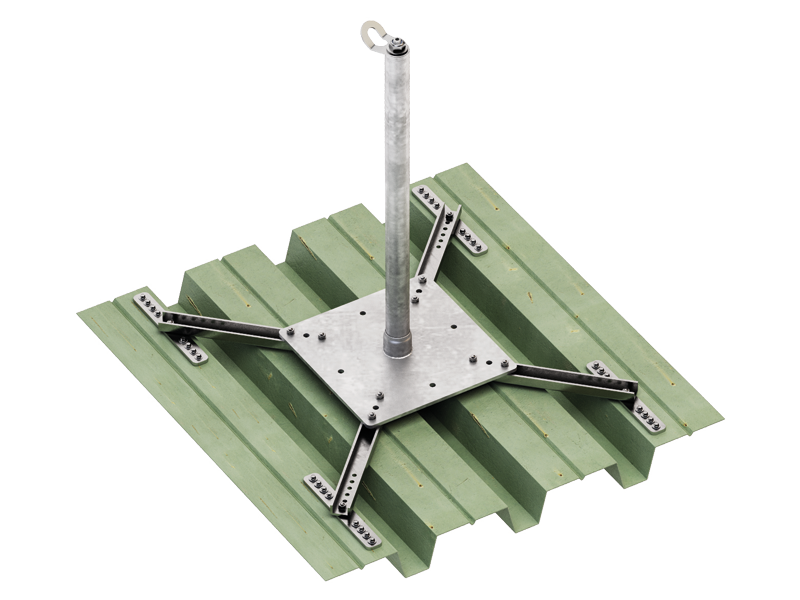

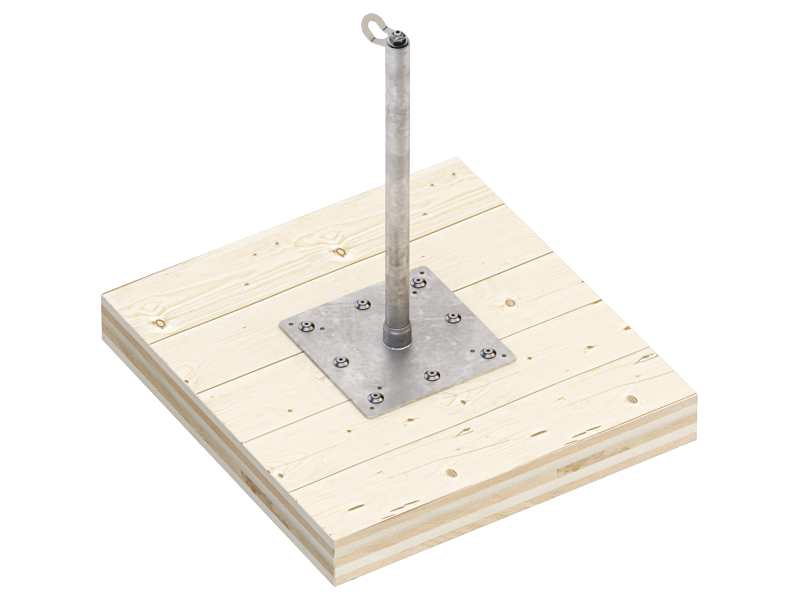

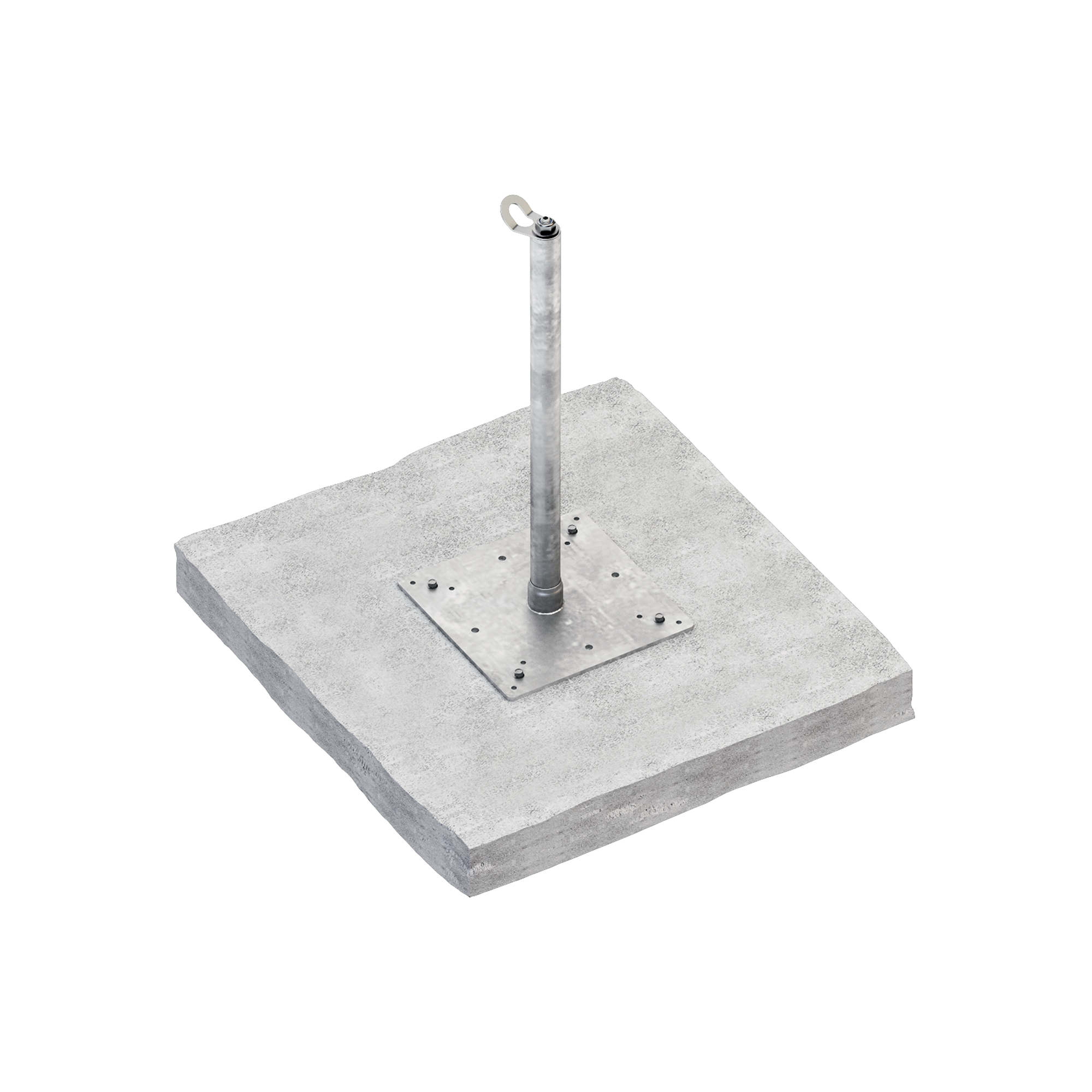

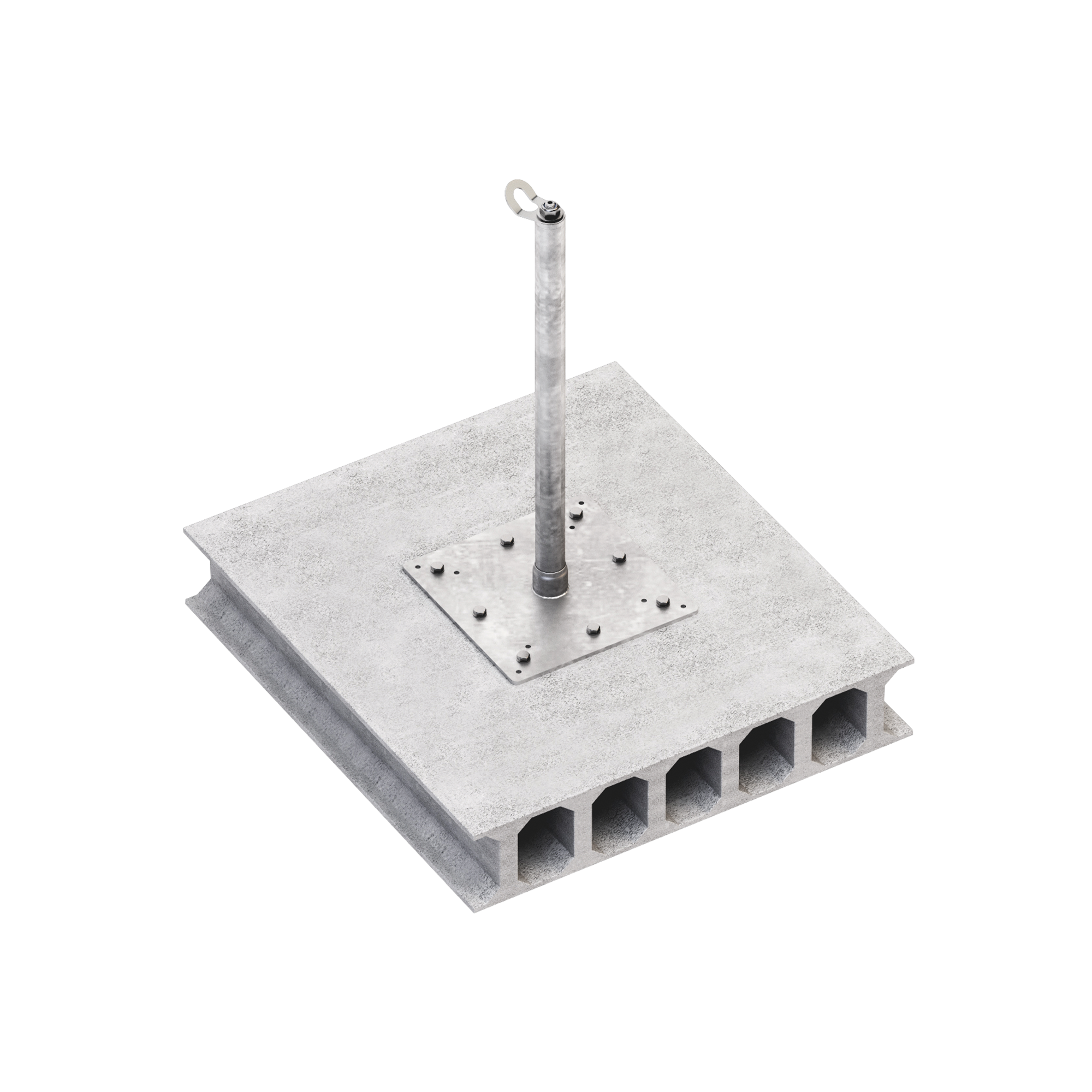

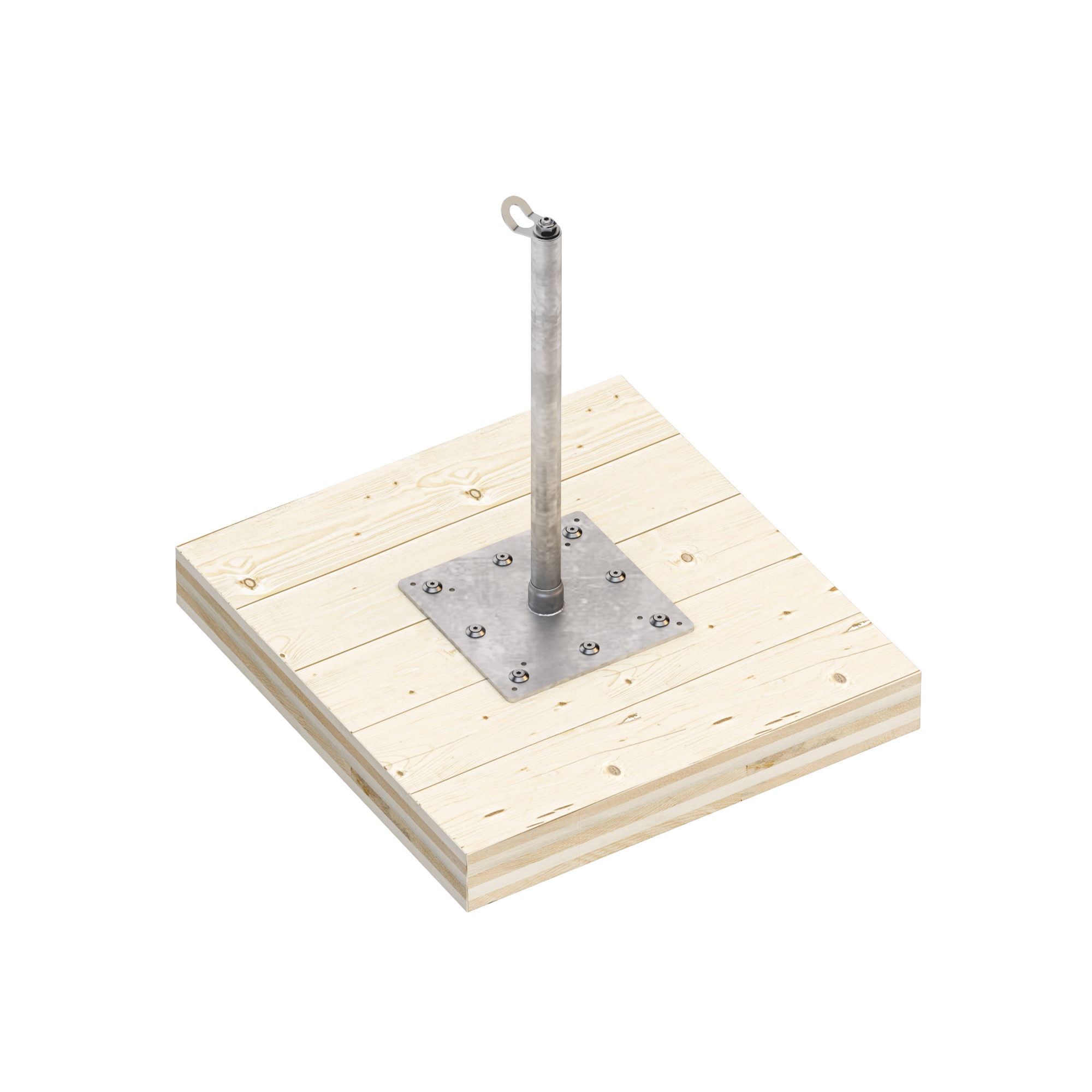

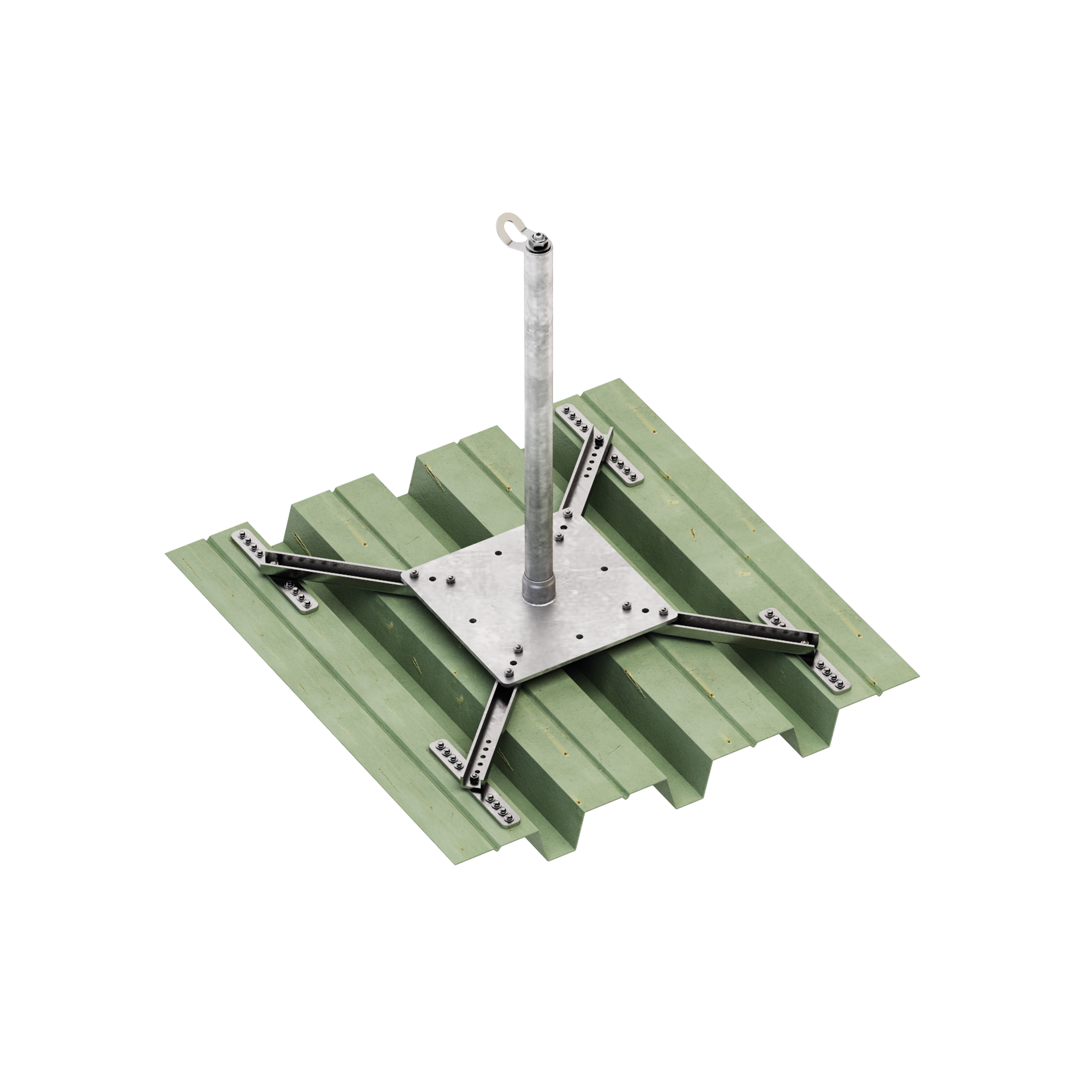

Le système supporte les sollicitations dans le plan (360°) et peut être installé sur des toitures en bois, en bac d’acier, béton et béton alvéolaire.
Documentation
-
Fiche technique
-
Fichier BIM.ifc
-
Fichier BIM.rfa
-
Déclaration de pose et inspection
- Déclaration de pose et inspection Arabian
- Déclaration de pose et inspection Chinese
- Déclaration de pose et inspection Croatian
- Déclaration de pose et inspection Czech
- Déclaration de pose et inspection Danish
- Déclaration de pose et inspection Dutch
- Déclaration de pose et inspection English
- Déclaration de pose et inspection Estonian
- Déclaration de pose et inspection Finnish
- Déclaration de pose et inspection French
- Déclaration de pose et inspection German
- Déclaration de pose et inspection Greek
- Déclaration de pose et inspection Hungarian
- Déclaration de pose et inspection Icelandic
- Déclaration de pose et inspection Italian
- Déclaration de pose et inspection Japanese
- Déclaration de pose et inspection Latvia
- Déclaration de pose et inspection Lithuanian
- Déclaration de pose et inspection Norwegian
- Déclaration de pose et inspection Polish
- Déclaration de pose et inspection Portuguese
- Déclaration de pose et inspection Romanian
- Déclaration de pose et inspection Russian
- Déclaration de pose et inspection Slovak
- Déclaration de pose et inspection Slovene
- Déclaration de pose et inspection Spanish
- Déclaration de pose et inspection Swedish
- Déclaration de pose et inspection Turkish
TOWER XL
| CODE | matériau | B
[mm]
|
P
[mm]
|
H
[mm]
|
pcs. |
|---|---|---|---|---|---|
| TOWERXL300 | S235JR zinc-plated steel | 350 | - | 300 | 1 |
| TOWERXL400 | S235JR zinc-plated steel | 350 | - | 400 | 1 |
| TOWERXL500 | S235JR zinc-plated steel | 350 | - | 500 | 1 |
| TOWERXL600 | S235JR zinc-plated steel | 350 | - | 600 | 1 |
| TOWERXL700 | S235JR zinc-plated steel | 350 | - | 700 | 1 |
| TOWERXL800 | S235JR zinc-plated steel | 350 | - | 800 | 1 |
AOS01
| CODE | matériau | d₁
[mm]
|
B
[mm]
|
L
[mm]
|
pcs. |
|---|---|---|---|---|---|
| AOS01 | AISI 304 stainless steel grade 1.4301 | 17 | 60 | 98 | 1 |
| AOS01A4 | AISI 316 stainless steel grade 1.4401 | 17 | 60 | 98 | 1 |
