SHARP METAL : plaques d’accroche pour assemblages bois-bois d’une grande rigidité

De la même façon que l’industrie automobile a remplacé la colle dans les freins avec des solutions plus sures et plus fiables, le secteur de la construction en bois a lui aussi développé des technologies plus efficaces et plus éco-durables que les colles structurelles.
Avec SHARP METAL, Rothoblaas change la donne dans le domaine des assemblages en bois pour l’industrie, grâce à un système mécanique qui allie rapidité de pose et performances élevées.

Pourquoi attendre que la colle fasse son travail, alors qu’une plaque métallique peut assurer les mêmes performances en quelques minutes seulement ? Que ce soit sur les sites de construction ou en usine, les concepteurs et les entreprises sont depuis longtemps confrontés aux problèmes typiques des assemblages collés, que les connecteurs pour bois ne posent pas, tels que :

• les temps morts dus à l’attente que les colles durcissent ;

• la nécessité de contrôler la température pendant l’installation ;

• la préparation préliminaire des surfaces pour assurer l’adhésion ;

• l’emploi d’une main-d’œuvre spécialisée pour l’assemblage ;

• la difficulté d’exécuter un contrôle qualitatif sur les surfaces collées.

Tous ces facteurs qui ralentissent la production et augmentent les risques peuvent aujourd’hui être résolus grâce à l’utilisation de plaques d’accroche qui agissent comme une sorte de « velcro structurel pour bois ».

SHARP METAL : les connecteurs pour bois qui assemblent à sec

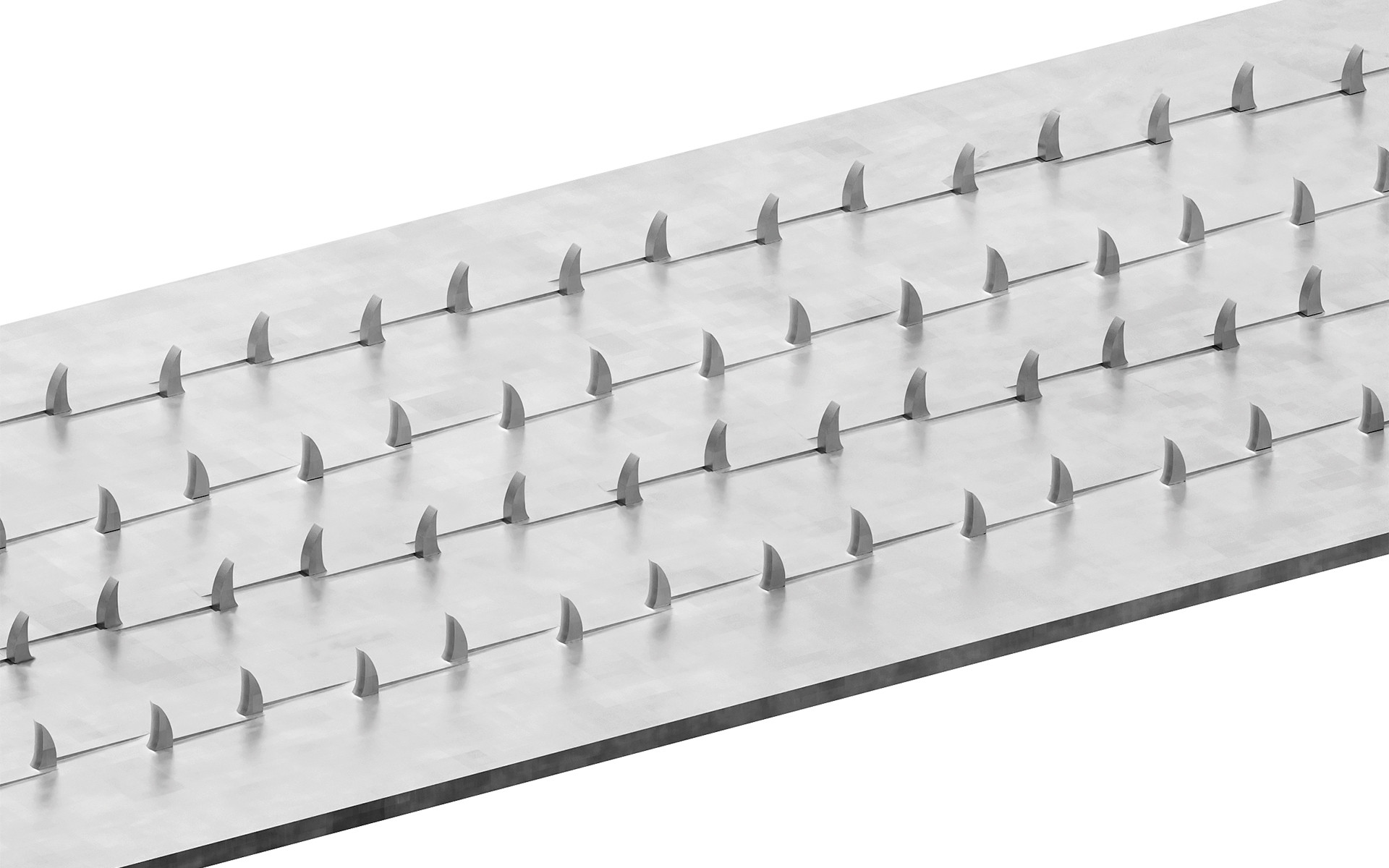

SHARP METAL est une bande métallique peu épaisse (<1 mm) pourvue de petits crochets des deux côtés. Elle s’insère entre deux éléments en bois et, une fois soumise à une pression permettant aux crochets de pénétrer simultanément dans les deux surfaces, elle crée une connexion extrêmement rigide et sure. Il s’agit d’un véritable collage à sec, qui utilise l’engrènement mécanique à la place d’une adhésion chimique. L’installation ne nécessite pas de main-d’œuvre spécialisée : n’importe quel charpentier peut réaliser l’assemblage.

Caractéristiques techniques principales

La rigidité au cisaillement de SHARP METAL dépasse les valeurs typiques des connexions mécaniques traditionnelles et est proche des performances d’un collage structurel. La compression entre les éléments en bois est assurée par les vis TBS MAX. Ces vis sont spécialement conçues pour cette utilisation, avec un diamètre de 8 mm, une tête aux dimensions augmentées et un filetage plus long, capable de percer aussi bien le bois que le métal de SHARP METAL afin de maximiser l’effet de serrage.

Plaques d’accroche – Principales utilisations

Grâce à sa polyvalence, SHARP METAL s’adapte à différents besoins dans le secteur de la construction en bois. Les principaux champs d’application mis en évidence par des tests sur place et les retours des clients comprennent :

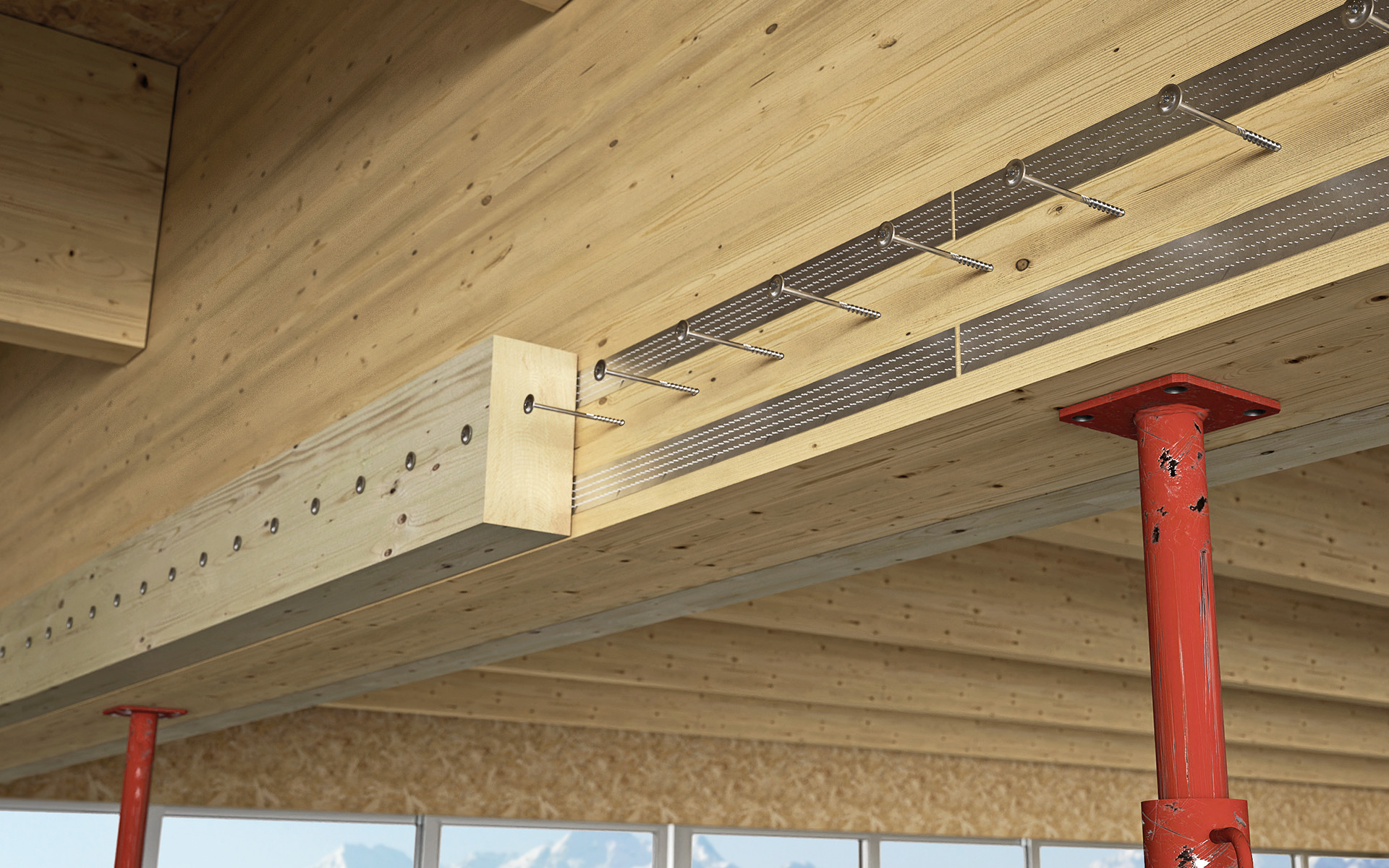

• le renforcement structurel de poutres existantes, avec l’ajout d’un élément collaborant « collé à sec » (au moyen de plaques d’accroche) ;

• le renforcement des assemblages. Grâce à SHARP METAL, les vis et les broches ne travaillent plus seules : le connecteur stabilise le glissement et améliore la rigidité.

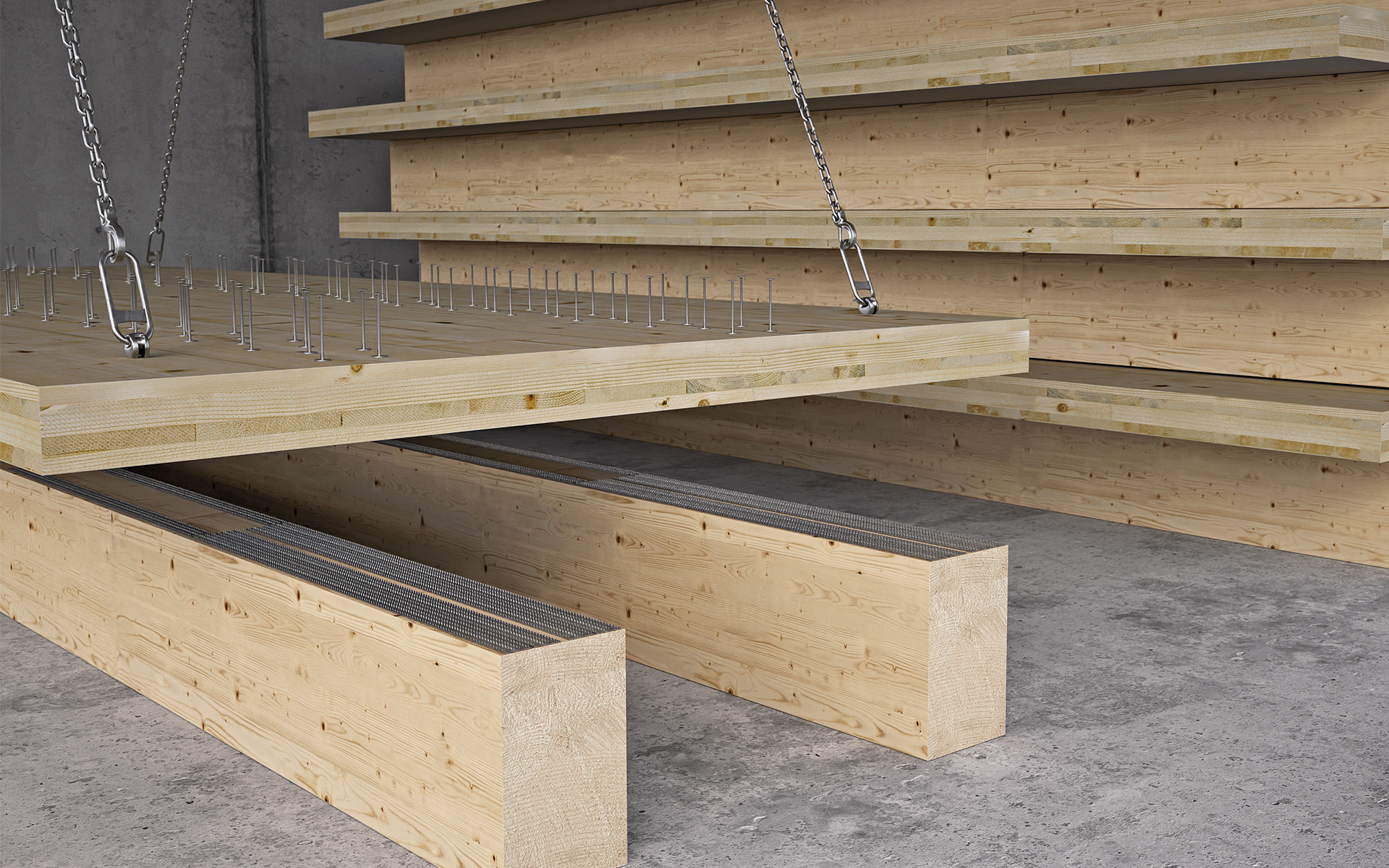

• les planchers nervurés et en CLT. Pour la réalisation de planchers collaborants sans colle ni presse, avec des délais de montage réduits et une efficacité maximale du matériau.

SHARP METAL ou collage traditionnel ?

Le choix du système d’assemblage dépend des besoins du projet. SHARP METAL est idéal pour une pose rapide sur le site de construction, en l’absence d’équipements complexes, dans des conditions environnementales variables et pour une installation par n’importe quelle équipe de charpentiers.

Le collage avec des colles structurelles quant à lui est utilisé principalement en usine, où il est possible de contrôler avec précision les conditions environnementales et d’assurer une ligne de collage uniforme sur des surfaces très étendues.

Avantages technologiques et productifs de SHARP METAL

Pendant des années, l’industrie du CLT s’est fortement développée en se concentrant davantage sur l’ouverture de nouveaux marchés que sur l’optimisation de l’utilisation du bois. Aujourd’hui, la recherche d’une utilisation plus efficace et durable des matières premières, ainsi que la nécessité de rivaliser avec des matériaux tels que l’acier et le béton armé, exigent des solutions de construction plus rationnelles. C’est dans ce contexte que se sont répandus les planchers nervurés, qui permettent de réduire le volume de bois utilisé par mètre carré, sans affecter les performances structurelles.

SHARP METAL excelle justement dans la production de planchers nervurés, où il élimine les limites des assemblages traditionnels. Compatible aussi bien avec des presses industrielles qu’avec des vis, il n’est pas sensible aux conditions thermo-hygrométriques et permet également d’exécuter les assemblages directement sur le site de construction.
Les plaques d’accroche pour assemblages bois-bois constituent un choix efficace pour l’industrie des constructions en bois : elles réduisent le volume de bois nécessaire par mètre carré de plancher, sans affecter les performances structurelles.

Performances structurelles et comparaison quantitative

Afin de mieux comprendre le potentiel de SHARP METAL, il est utile de faire une comparaison quantitative
La certification ATE-24/0058 atteste que les assemblages réalisés avec SHARP METAL atteignent une résistance au cisaillement de 1,72  MPa, qui représente environ 50 % de la résistance au cisaillement du bois GL24h (3,50 MPa).

La donnée la plus significative toutefois concerne la rigidité qui atteint 3,05 N/mm³, ce qui équivaut à 150 kN/mm pour une bande de 1 m de long. Ces valeurs indiquent un assemblage extrêmement rigide.

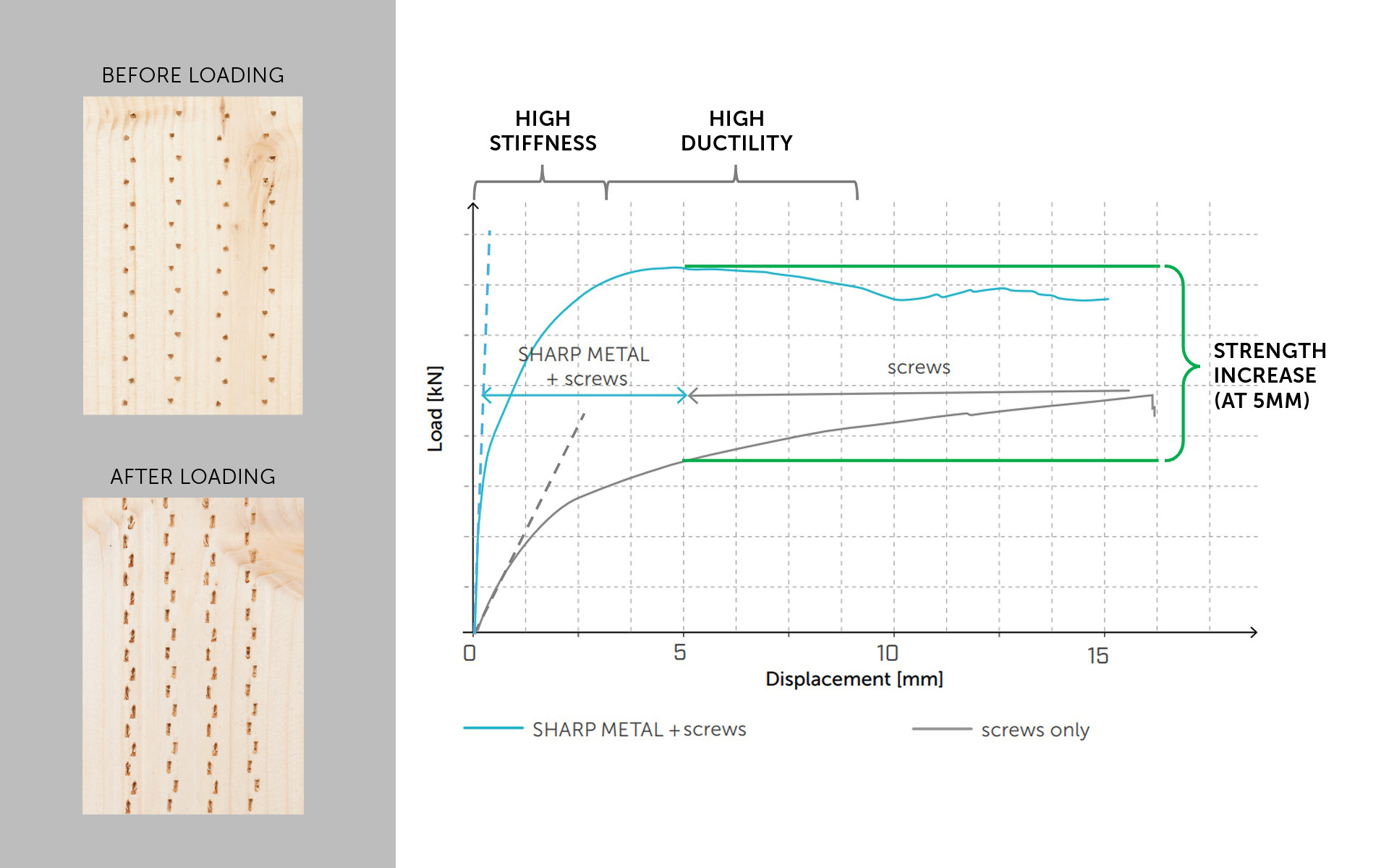

Pour mieux comprendre l’effet de SHARP METAL, prenons en considération deux assemblages avec la même géométrie : la première connexion est réalisée uniquement avec des vis TBS MAX (courbe grise), tandis que la seconde allie ces mêmes vis aux plaques SHARP METAL (courbe bleue).

Les assemblages n'utilisant que des vis ont un comportement fortement ductile et développent la résistance maximale uniquement pour de grands déplacements (>15 mm). L’assemblage avec SHARP METAL par contre atteint la résistance maximale dès les déplacements de 2-3 mm, avec une partie initiale quasi linéaire, typique des connexions rigides. Les vis TBS MAX continuent d’assurer la pression et la ductilité, en stabilisant la résistance, y compris une fois la charge maximale atteinte.

L’utilisation combinée de SHARP METAL et des vis TBS MAX offre le meilleur des deux mondes : une rigidité comparable à un collage structurel et la ductilité typique des vis, qui permet d’absorber les déformations, sans ruptures soudaines. Le résultat ? Un assemblage robuste, sûr et performant, qui unit résistance, rigidité et ductilité au moyen d’un seul système.

De plus, si on regarde l’inclinaison de la ligne grise et de la ligne bleue, on peut voir que, associé à des vis, SHARP METAL fait preuve d’une rigidité supérieure d’un ordre de grandeur par rapport aux vis seules.

SHARP METAL : des solutions mécaniques certifiées pour le secteur des constructions en bois

SHARP METAL représente une nouvelle génération de connecteurs pour bois : rapides à installer, indépendants des conditions environnementales et capables d’offrir des résistances comparables à un collage structurel. Leur diffusion dans les planchers nervurés et dans les systèmes en CLT est non seulement une avancée technologique, mais aussi une réponse concrète à la demande de constructions plus efficaces et éco-durables.

Pour les concepteurs, cela entraine la nécessité de disposer d’un outil fiable permettant de conjuguer rigidité et ductilité, tout en réduisant les délais et le degré de complexité sur le site de construction. Pour les entreprises, cela signifie la possibilité de standardiser les processus et d’assurer une qualité constante. Une véritable révolution pour la construction en bois.
