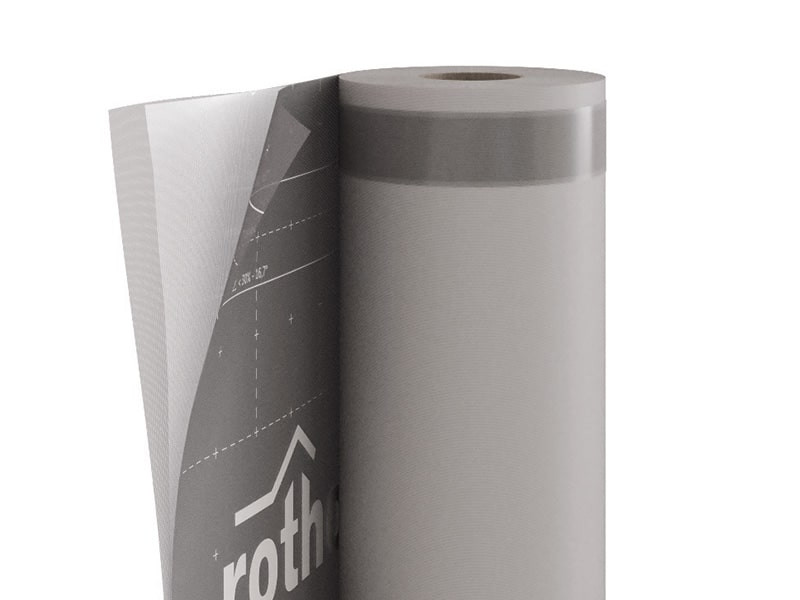

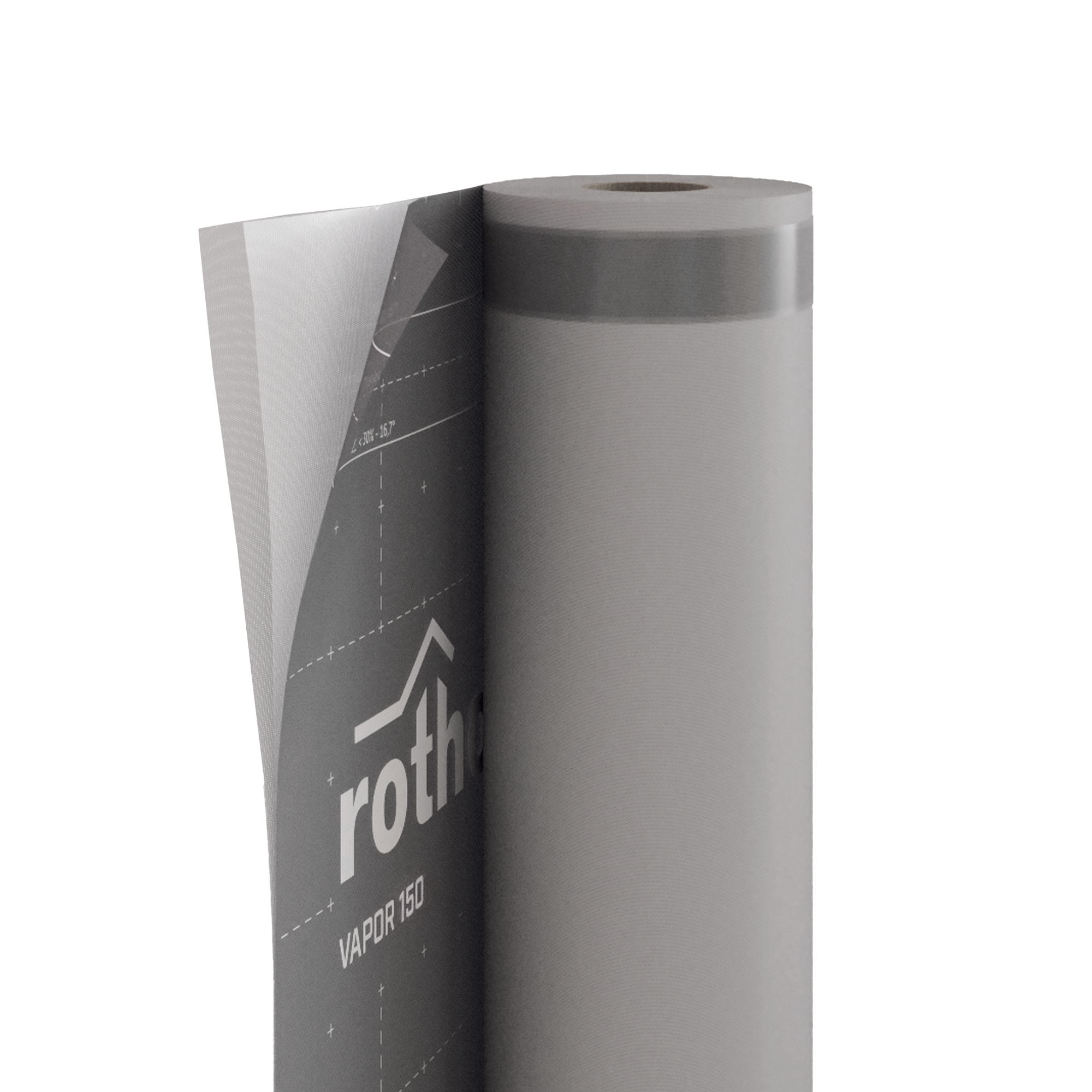

VAPOR 150

ÉCRAN PARE-VAPEUR

L’écran pare-vapeur VAPOR 150 régule le passage de l’humidité, en évitant la formation de condensation interstitielle à l’intérieur du système d’isolation.

Constitué d’un film fonctionnel et de couches de protection en polypropylène, il est conçu pour être appliqué sur le côté interne ou externe des toiture et des murs. Résistant aux rayons UV, il peut être utilisé directement sous le voligeage.

VAPOR 150, l’écran pare-vapeur pour le contrôle de la vapeur d'eau

EN 13984
national-classifications AT Önorm B3667 DB
national-classifications CH SIA 232 V.v.u. V.v.o. H > 90mm
national-classifications DE ZVDH Dh
national-classifications FR DTU 31.2 Bs dve E1 Sd3 TR1
national-classifications IT UNI 11470 B/R1
national-classifications AUS AS/NZS 4200.1 Class 2
national-classifications USA IRC Class 2

Documentation

  • Fiche technique
  • Xml-File WUFI
  • Conseils de pose

VAPOR 150

CODE description tape H
[m]
L
[m]
A
[m²]
H
[ft]
L
[ft]
A
[sft]
pcs./palette
DOP
V150 VAPOR 150 - 1.5 50 75 4' 11'' 164 807 30
VTT150 VAPOR 150 TT TT 1.5 50 75 4' 11'' 164 807 30

Données Techniques

EN 13984
national-classifications AT Önorm B3667 DB
national-classifications CH SIA 232 V.v.u. V.v.o. H > 90mm
national-classifications DE ZVDH Dh
national-classifications FR DTU 31.2 Bs dve E1 Sd3 TR1
national-classifications IT UNI 11470 B/R1
national-classifications AUS AS/NZS 4200.1 Class 2
national-classifications USA IRC Class 2
Propriété Norme Valeurs testées Conversion USC
Masse par unité de surface EN 1849-2 150 g/m² 0.49 oz/ft²
Épaisseur EN 1849-2 0,5 mm 20 mil
Transmission de la vapeur d’eau (Sd) EN 1931 13 m 0.269 US perm
Résistance à la traction MD/CD EN 12311-2 > 250 / 200 N/50mm > 29 / 23 lbf/in
Allongement MD/CD EN 12311-2 35 / 40 % -
Résistance à la déchirure au clouage MD/CD EN 12310-1 > 130 / 150 N > 29 / 34 lbf
Imperméabilité à l’eau EN 1928 conforme -
Résistance aux températures - -20 / 80 °C -4 / 176 °F
Réaction au feu EN 13501-1 classe E -
Étanchéité à l’air EN 12114 < 0,02 m³/(m²·h·50Pa) < 0.001 cfm/ft² at 50Pa
Résistance au vapeur d'eau après vieillissement artificiel EN 1296 / EN 1931 conforme -
Résistance à la vapeur d’eau en présence d'alcalis EN 1847 / EN 12311-2 npd -
Conductivité thermique (λ) - 0,3 W/(m·K) 0.17 BTU/(h·ft·°F)
Chaleur spécifique - 1800 J/(kg·K) -
Densité - ca. 300 kg/m³ -
Facteur de résistance à la diffusion de vapeur (μ) - ca. 26000 -
Stabilité aux UV - 336h (3 mois) -
Colonne d'eau ISO 811 > 250 cm > 98 in
VOC - non pertinente -

Composition

COUCHE SUPÉRIEURE tissu non tissé en PP
COUCHE INTERMÉDIAIRE film frein vapeur en PP
COUCHE INFÉRIEURE tissu non tissé en PP

Specifications

VAPOR 150

Fourniture et pose d’un écran frein-vapeur, de type VAPOR 150.

Composition

De la couche supérieure à la couche inférieure :

  • tissu non-tissé en PP ;

  • film frein-vapeur en PP ;

  • tissu non-tissé en PP.

Propriété

  • Masse par unité de surface [g/m²] : 150

  • Épaisseur [mm] : 0,5

  • Transmission de la vapeur d'eau (Sd) [m] : 13

  • Résistance à la traction MD/CD [N/50mm] : > 250/200

  • Allongement MD/CD [%] : > 35/40

  • Résistance à la déchirure au clouage MD/CD [N] : > 130/150

  • Étanchéité à l’eau : conforme (EN 1928)

  • Réaction au feu : classe E (EN 13501-1)

  • Résistance aux températures [°C] : -20/80

  • Stabilité aux UV : 336h (3 mois)

  • VOC [%] : non pertinent

Normes et certifications

  • Marquée CE selon la norme EN 13984

  • AUS 4200.1 Class 2

Description

La surface d’application doit être sèche, sans poussière ni graisse. Tout élément présent sur la surface doit être éliminé afin que la membrane ne s'abîme pas durant la pose.

Utilisation conseillée: la protection directe contre les rayons UV est garantie. L'installation est donc prévue aussi bien sur le côté interne que celui externe de l’enveloppe.

Pose: Dérouler la membrane et, si le type de toile utilisé n’est pas doté de double tape, il est nécessaire de la sceller avec du ruban de type FLEXY BAND, type FLEXY BAND UV, type SPEEDY BAND ou type EASY BAND.

Vérifier que le chevauchement entre les membranes soit d’au moins 15 cm pour obtenir une étanchéité optimale.

Afin que le travail soit réalisé selon les règles de l'art, il faut prévoir l'utilisation du point clou.

Toute information complémentaire sur l'installation peut être trouvée dans les instructions spécifiques mises à disposition par le fournisseur.
