ÉQUERRE POUR FORCES DE CISAILLEMENT ET TRACTION

TITAN V

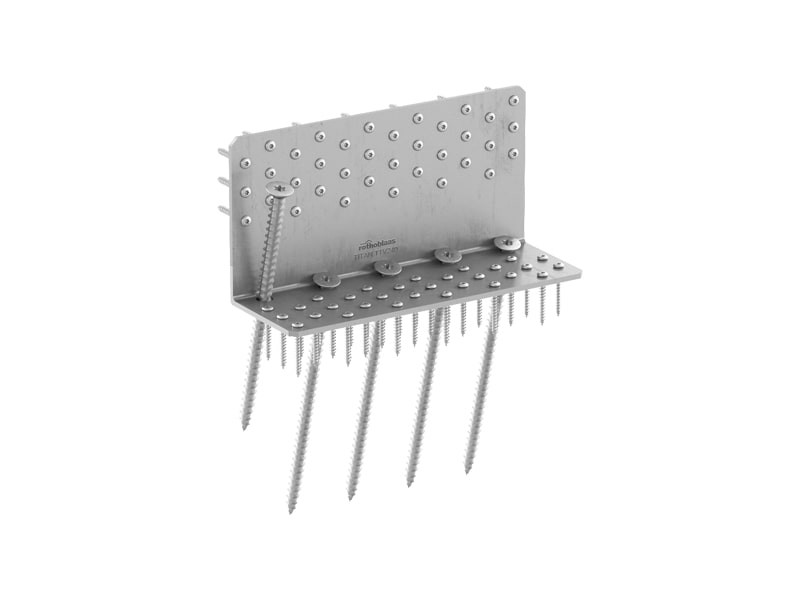

TITAN V est l’équerre pour bois idéale pour des assemblages bois-bois sur CLT.

Les vis inclinées tout filet VGS Ø11 offrent des résistances exceptionnelles et permettent de fixer les parois inter-niveaux, même de différentes épaisseurs.

Video

ÉQUERRE POUR BOIS TITAN V, DES RÉSISTANCES EXTRAORDINAIRES AU CISAILLEMENT ET À LA TRACTION EN UNE SEULE SOLUTION

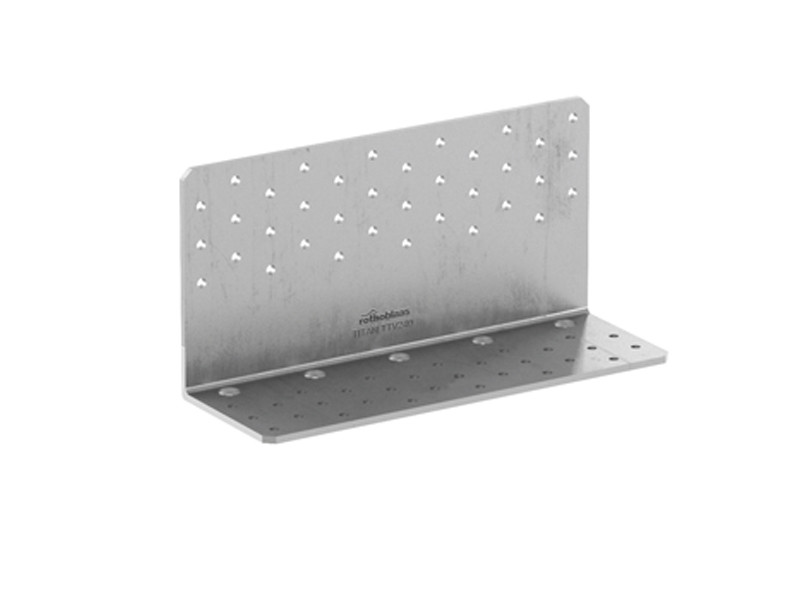

La plaque à équerre TITAN V est la réponse parfaite aux besoins de résistances élevées au cisaillement et à la traction en une seule solution. Elle est idéale pour des assemblages bois-bois comme équerre d’ancrage (hold down) aux extrémités des murs, ou comme équerre au cisaillement le long des murs.

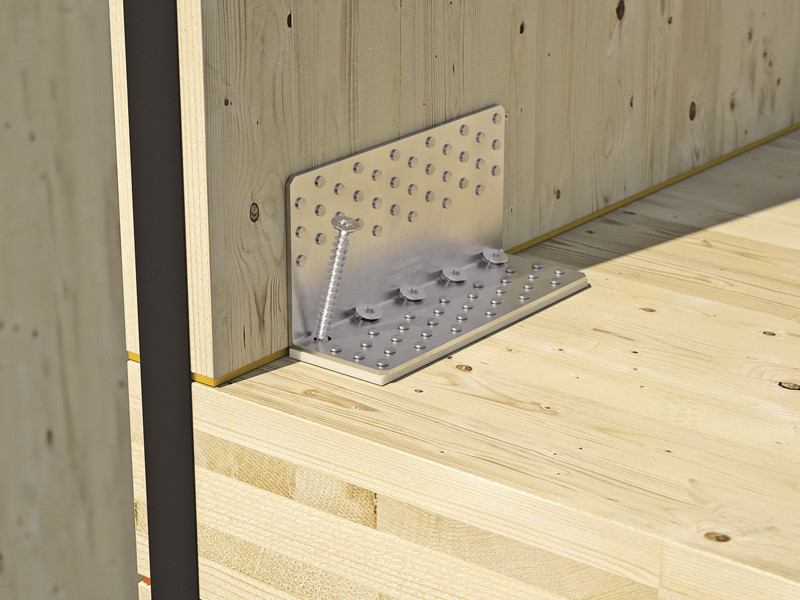

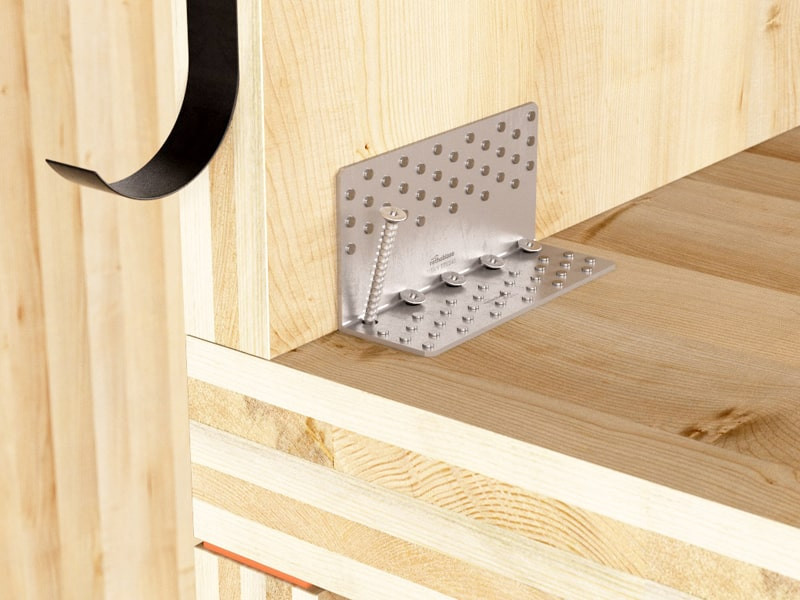

La hauteur réduite du flanc vertical permet d’intégrer et de cacher l’équerre à l’intérieur du paquet du plancher, pour un effet esthétique invisible en cas de panneaux exposés. Sur le bois, l’équerre TTV garantit d’excellentes résistances à la traction (R1,k jusqu’à 101,0 kN) et au cisaillement (R2,k jusqu’à 59,7 kN).

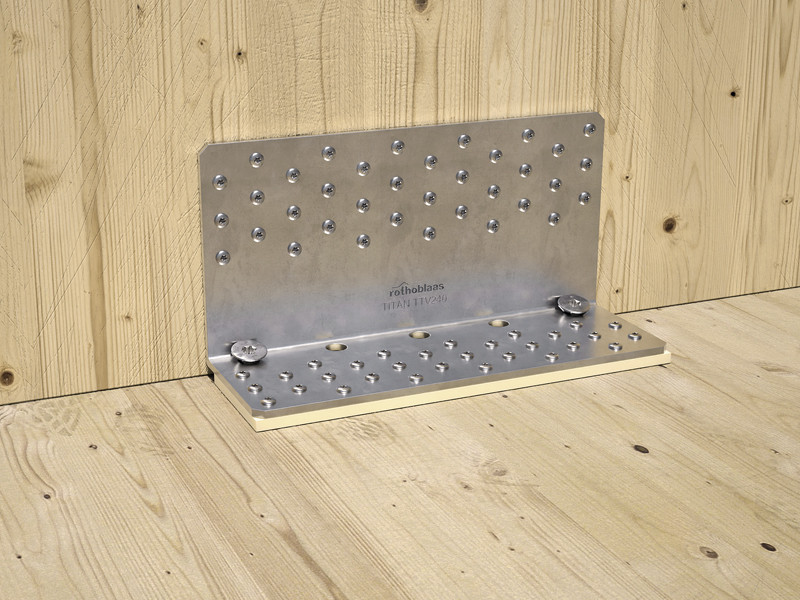

Les valeurs sont calculées, testées et certifiées également avec une fixation partielle et des profilés acoustiques interposés. En acier au carbone électrozingué, elle est idéale pour le réalisation d’assemblages en cisaillement ou en traction bois-bois sur CLT, LVL, bois massif et bois lamellé-collé.

Documentation

Fiche technique
Certification ETA
Déclaration des performances (DOP) Télécharger
Fichier CAO
Fichier BIM.ifc
Fichier BIM.rfa

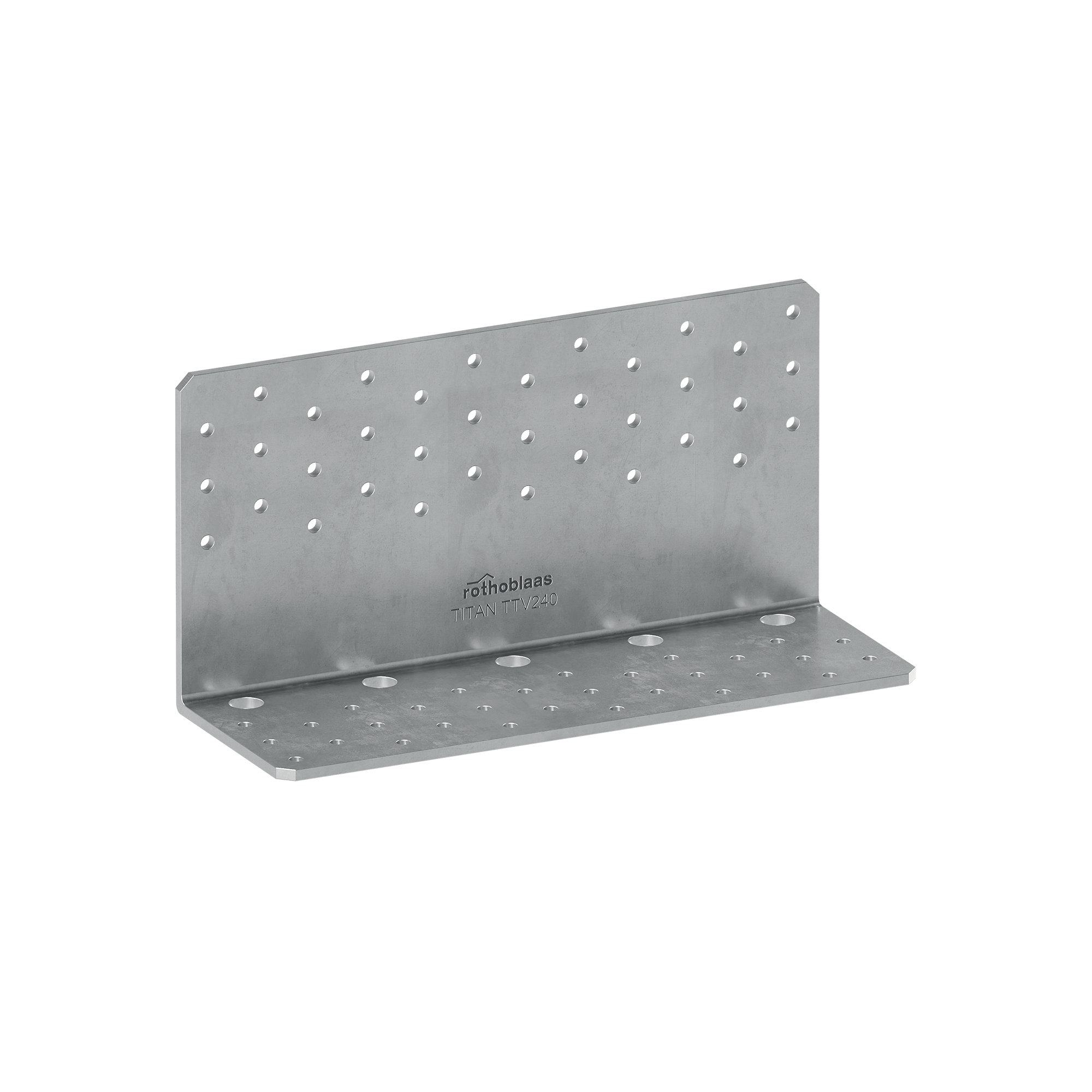

TITAN V - TTV

CODE B
[mm]
P
[mm]
H
[mm]
s
[mm]
pcs.
TTV240 240 83 120 4 10
