CONNECTEUR À ACCROCHE CACHÉ BOIS - BÉTON

UV-C

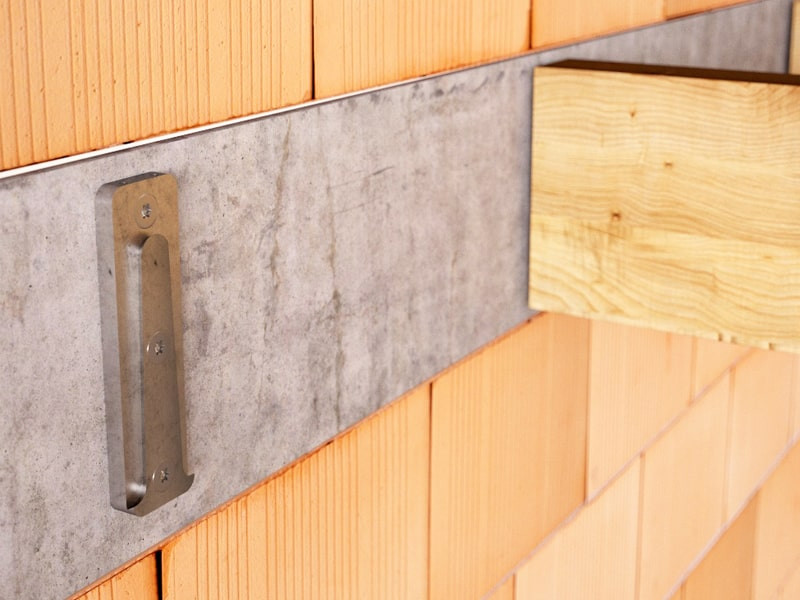

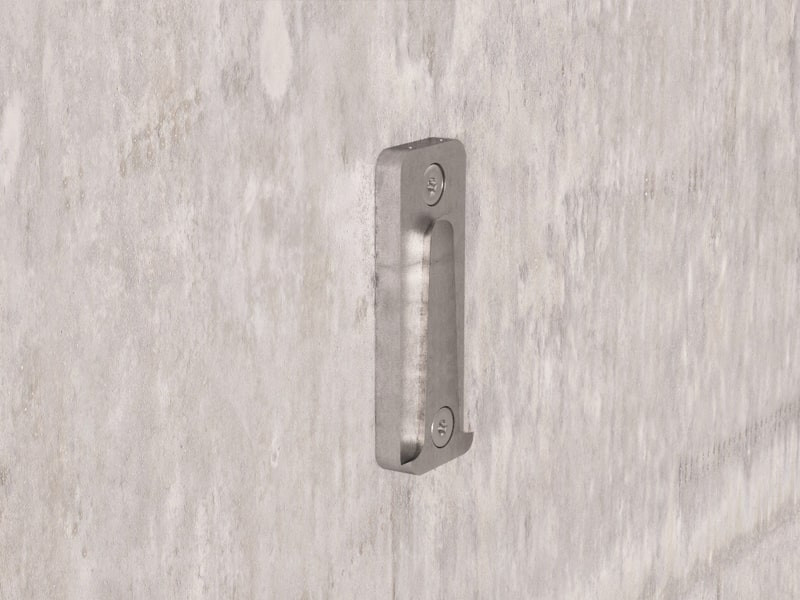

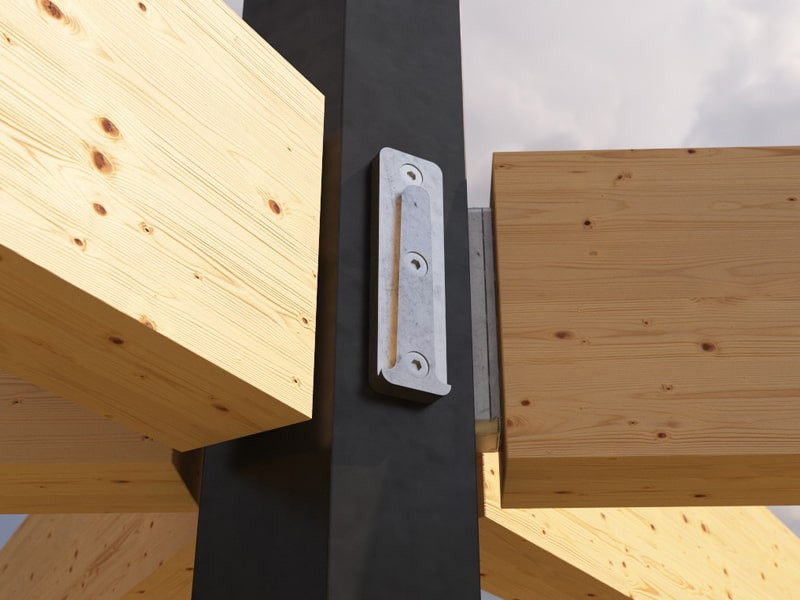

Assemblage calculé et certifié pour la fixation de poutres secondaires sur des supports en béton (poutres ou poteaux) et supports en acier.

Le système à accroche est rapide à installer et peut être extrait avec facilité ; idéal pour la réalisation de structures temporaires.

Avec le connecteur caché UV-C, réaliser des structures mixtes démontables est un jeu d’enfants.

Video

Les vis supplémentaires de blocage incluses dans l’emballage garantissent la résistance pour des forces de bas en haut.

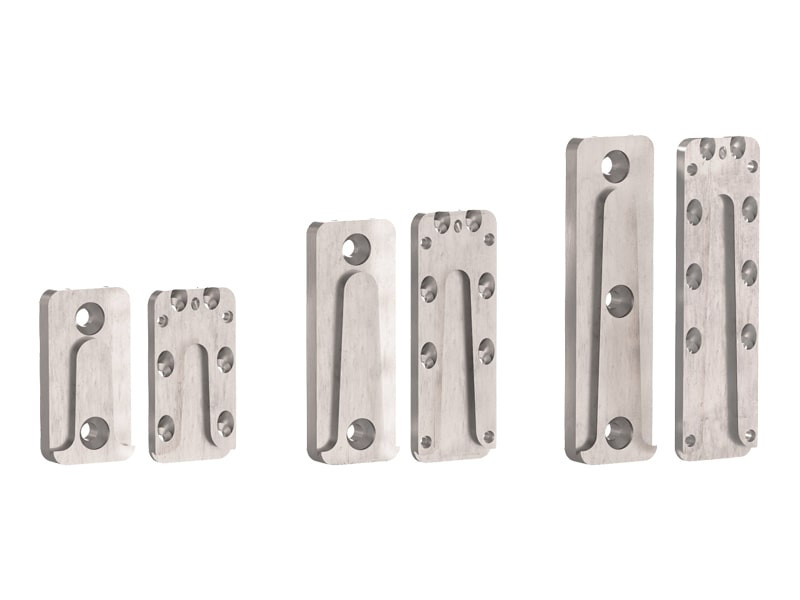

La plaque tridimensionnelle perforée en alliage d'aluminium est idéale pour des assemblages en cisaillement bois-béton et des applications requérant une résistance dans toutes les directions ; de plus, elle est adaptée pour une utilisation sur bois massif et lamellé-collé, CLT et LVL.

Documentation

Fiche technique
Déclaration des performances (DOP) Télécharger
Fichier CAO

UV-C

CODE B
[mm]
H
[mm]
s
[mm]
pcs.
UVC60115 60 115 24 10
UVC60160 60 160 24 10
UVC60215 60 215 24 10

Specifications

Fourniture et mise en œuvre de connecteur à accroche caché bois-béton, type UV-C.
Marquage CE selon ETA

Domaines d’utilisation :

– Assemblages bois-béton

Matériau :

– Plaque tridimensionnelle perforée en alliage d’aluminium

Géométrie :

Équerre :

– H (mm) = :
– Plaque base (mm) = :
– Épaisseur s (mm) = :

Instructions pour la pose et performances mécaniques selon les indications fournies sur les fiches techniques du produit et prévues par la documentation technique de conception.
