HOME FIXATION VIS VGS EVO

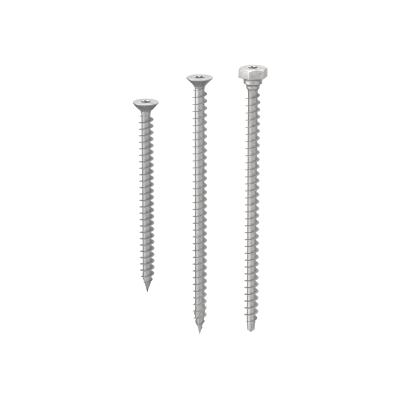

VGS EVO

CONNECTEUR À FILETAGE TOTAL À TÊTE FRAISÉE

VGS EVO è la vis structurelle à filetage total et tête fraisée pour extérieur. Idéale pour l’application sur des plaques métalliques avec trous fraisés, pour atteindre des résistances maximales, ou en combinaison avec la rondelle HUS EVO.

Contacter l'agent
ETA-11/0030 ETA-22/0806
UKCA 1
ICC-ES 233
ELC 4645
CBL 2
Missing Title Missing Title Missing Title
Missing Title
C4 EVO
SC3 ;

Description

Vis à bois VGS EVO, dimensions de diamètre et de longueur maximales qui garantissent de hautes performances mécaniques pour vos assemblages à l'extérieur.

La vis VGS EVO est homologuée pour des applications structurelles sollicitées dans n’importe quelle direction par rapport à la fibre (α = 0° - 90°).
Ce connecteur est idéal pour réaliser des structures extérieures, pour la fixation de panneaux pour ossatures et de charpentes réticulaires (Rafter, Truss).** Classes de service 1, 2 et 3. Le filetage profond et l’acier à haute résistance (fy,k = 1000 N/mm2) assurent d’excellentes performances à la traction.

Les valeurs sont testées, certifiées et calculées également pour le CLT et le bois à haute densité comme le micro-lamellé LVL. VGS EVO, vis à bois en acier au carbone, est dotée d’un revêtement C4 EVO multicouche de 20 μm avec traitement de surface à base de résine époxyde et de paillettes d'aluminium, qui a démontré une absence de rouille après un test de 1440 heures d’exposition dans un brouillard salin, conformément à la norme ISO 9227.

Documentation

VGS EVO Ø9

CODE info d₁
[mm]
 L
[mm]
 b
[mm]
 d₁
[in]
 L
[in]
 b
[in]
 TX pcs.
DOP
VGSEVO9120 - 9 120 110 0.36 4 3/4'' 4 3/8'' TX40 50
VGSEVO9160 - 9 160 150 0.36 6 1/4'' 6'' TX40 50
VGSEVO9200 - 9 200 190 0.36 8'' 7 1/2'' TX40 50
VGSEVO9240 - 9 240 230 0.36 9 1/2'' 9 1/16'' TX40 50
VGSEVO9280 - 9 280 270 0.36 11'' 10 5/8'' TX40 50
VGSEVO9320 - 9 320 310 0.36 12 5/8'' 12 3/16'' TX40 25
VGSEVO9360 - 9 360 350 0.36 14 1/4'' 13 3/4'' TX40 25

VGS EVO Ø11

CODE info d₁
[mm]
 L
[mm]
 b
[mm]
 d₁
[in]
 L
[in]
 b
[in]
 TX pcs.
DOP
VGSEVO11100 - 11 100 90 0.44 4'' 3 1/2'' TX50 25
VGSEVO11150 - 11 150 140 0.44 6'' 5 1/2'' TX50 25
VGSEVO11200 - 11 200 190 0.44 8'' 7 1/2'' TX50 25
VGSEVO11250 - 11 250 240 0.44 10'' 9 1/2'' TX50 25
VGSEVO11300 - 11 300 290 0.44 11 3/4'' 11 7/16'' TX50 25
VGSEVO11350 - 11 350 340 0.44 13 3/4'' 13 3/8'' TX50 25
VGSEVO11400 - 11 400 390 0.44 15 3/4'' 15 3/8'' TX50 25
VGSEVO11500 - 11 500 490 0.44 19 3/4'' 19 5/16'' TX50 25
VGSEVO11600 - 11 600 590 0.44 23 5/8'' 23 1/4'' TX50 25

VGS EVO Ø13

CODE info d₁
[mm]
 L
[mm]
 b
[mm]
 d₁
[in]
 L
[in]
 b
[in]
 TX pcs.
DOP
VGSEVO13200 - 13 200 190 0.52 8'' 7 1/2'' TX50 25
VGSEVO13300 - 13 300 280 0.52 11 3/4'' 11'' TX50 25
VGSEVO13400 - 13 400 380 0.52 15 3/4'' 15'' TX50 25
VGSEVO13500 - 13 500 480 0.52 19 3/4'' 19'' TX50 25
VGSEVO13600 - 13 600 580 0.52 23 5/8'' 22 13/16'' TX50 25
VGSEVO13700 - 13 700 680 0.52 27 1/2'' 26 3/4'' TX50 25
VGSEVO13800 - 13 800 780 0.52 31 1/2'' 30 11/16'' TX50 25
