HBS

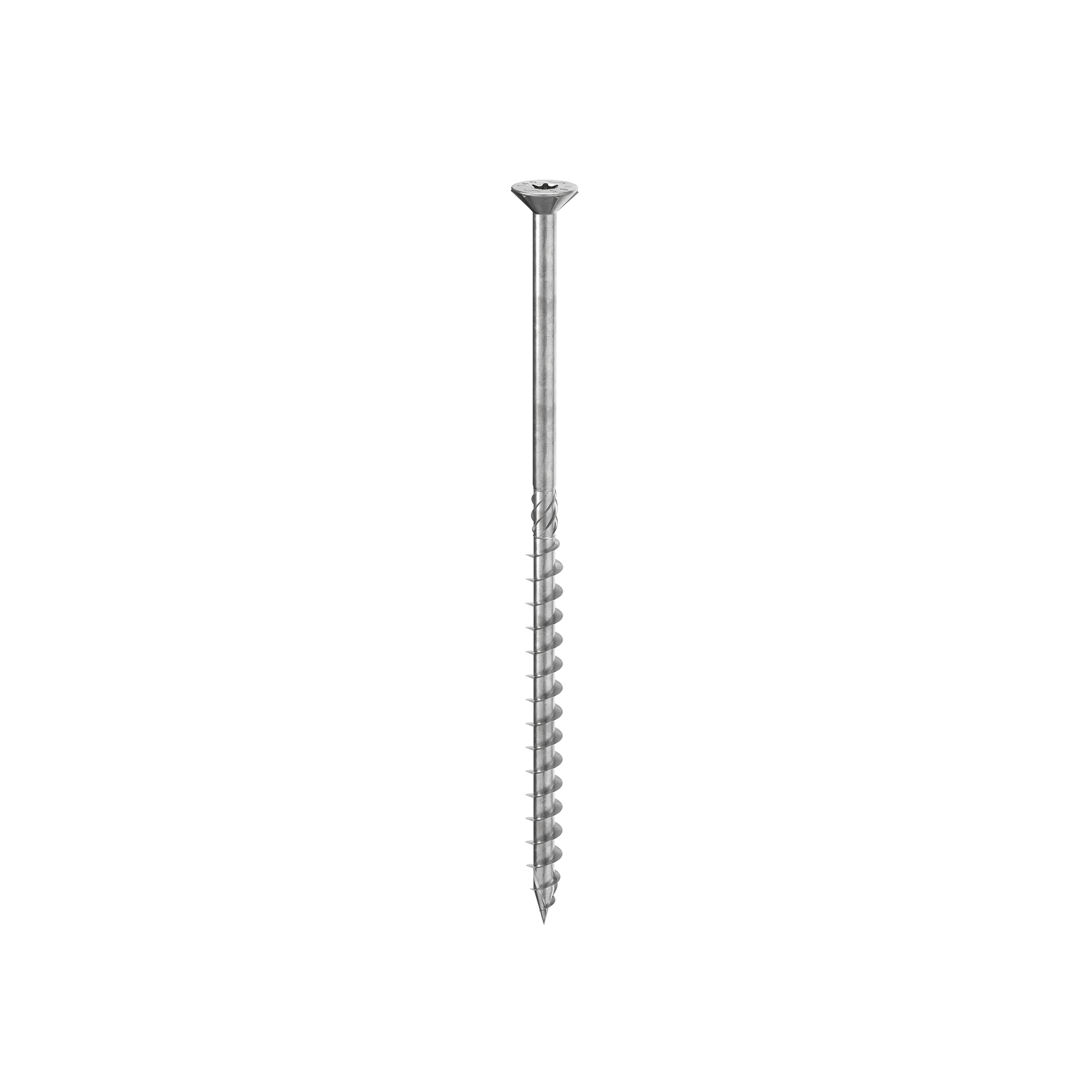

VIS À TÊTE FRAISÉE

HBS est la reine des vis à bois. Homologuée pour les applications structurelles, elle est dotée d’une importante capacité de pénétration dans le bois et de performances sismiques supérieures.

La gamme, extrêmement vaste, comprend une multitude de diamètres et de longueurs.

Contacter l'agent

Description
Documentation
Codes et dimensions
Produits connexes

Description

Choisissez la vis à bois HBS, la vis de charpente synonyme de garantie de qualité dans une gamme complète.

Les résistances élevées font de HBS la vis préférée des charpentiers parmi les vis Torx. En acier au carbone avec zingage blanc, elle est conçue pour être utilisée avec du bois massif, du bois lamellé-collé, des panneaux à base de bois et des bois à haute densité.

Les valeurs sont testées, certifiées et calculées également pour application sur CLT, panneaux en micro-lamellé LVL et bois à haute densité.

Le filet asymétrique « en parapluie » assure une capacité élevée de pénétration dans le bois. La résistance excellente à la rupture et la limite d’élasticité élevée de l’acier (fy,k = 1000 N/mm2) ainsi que la résistance à la torsion ftor,k très élevée rendent cette vis extrêmement sûre pendant le vissage.

Ductile, elle a un angle de pliage supérieur de 20° par rapport à la norme, certifié conformément à l’ETA 11/0030. Essais cycliques SEISMIC-REV réalisés selon la norme EN 12512. Performances sismiques testées selon la norme EN 14592.

HBS est homologuée pour les applications structurelles sollicitées dans toutes les directions par rapport à la fibre (α = 0° - 90°).

Les vis à bois HBS sont applicables en classes de service 1 et 2.

Elles sont exemptes de chrome hexavalent et conformes aux normes les plus strictes en matière de réglementation des substances chimiques (SVHC).

Les informations REACH sont disponibles.

Documentation

Fiche technique

Choisir une langue
Guide Distances Minimales

Choisir une langue
ICC-ES Evaluation report USA

Choisir une langue
ICC-ES Listing report CANADA

Choisir une langue
Certification ETA

Choisir une langue
Timber connections with Xylofon

Choisir une langue
Fichier CAO

Choisir une langue
Fichier BIM.ifc

Choisir une langue
Fichier BIM.rfa

Choisir une langue

HBS

CODE	info	d₁ [mm]	L [mm]	b [mm]	d₁ [in]	L [in]	b [in]	TX	pcs.
HBS3540	-	3.5	40	18	0.14	1 9/16''	11/16''	TX15	500
HBS3545	-	3.5	45	24	0.14	1 3/4''	15/16''	TX15	400
HBS3550	-	3.5	50	24	0.14	1 15/16''	15/16''	TX15	400
HBS430	-	4	30	18	0.16	1 3/16''	11/16''	TX20	500
HBS435	-	4	35	18	0.16	1 3/8''	11/16''	TX20	500
HBS440	-	4	40	24	0.16	1 9/16''	15/16''	TX20	500
HBS445	-	4	45	30	0.16	1 3/4''	1 3/16''	TX20	400
HBS450	-	4	50	30	0.16	1 15/16''	1 3/16''	TX20	400
HBS460	-	4	60	35	0.16	2 3/8''	1 3/8''	TX20	200
HBS470	-	4	70	40	0.16	2 3/4''	1 9/16''	TX20	200
HBS480	-	4	80	40	0.16	3 1/8''	1 9/16''	TX20	200
HBS4540	-	4.5	40	24	0.18	1 9/16''	15/16''	TX20	400
HBS4545	-	4.5	45	30	0.18	1 3/4''	1 3/16''	TX20	400
HBS4550	-	4.5	50	30	0.18	1 15/16''	1 3/16''	TX20	200
HBS4560	-	4.5	60	35	0.18	2 3/8''	1 3/8''	TX20	200
HBS4570	-	4.5	70	40	0.18	2 3/4''	1 9/16''	TX20	200
HBS4580	-	4.5	80	40	0.18	3 1/8''	1 9/16''	TX20	200
HBS540	-	5	40	24	0.2	1 9/16''	15/16''	TX25	200
HBS545	-	5	45	24	0.2	1 3/4''	15/16''	TX25	200
HBS550	-	5	50	24	0.2	1 15/16''	15/16''	TX25	200
HBS560	-	5	60	30	0.2	2 3/8''	1 3/16''	TX25	200
HBS570	-	5	70	35	0.2	2 3/4''	1 3/8''	TX25	100
HBS580	-	5	80	40	0.2	3 1/8''	1 9/16''	TX25	100
HBS590	-	5	90	45	0.2	3 1/2''	1 3/4''	TX25	100
HBS5100	-	5	100	50	0.2	4''	1 15/16''	TX25	100
HBS5120	-	5	120	60	0.2	4 3/4''	2 3/8''	TX25	100
HBS640	-	6	40	35	0.24	1 9/16''	1 3/8''	TX30	100
HBS650	-	6	50	35	0.24	1 15/16''	1 3/8''	TX30	100
HBS660	-	6	60	30	0.24	2 3/8''	1 3/16''	TX30	100
HBS670	-	6	70	40	0.24	2 3/4''	1 9/16''	TX30	100
HBS680	-	6	80	40	0.24	3 1/8''	1 9/16''	TX30	100
HBS690	-	6	90	50	0.24	3 1/2''	1 15/16''	TX30	100
HBS6100	-	6	100	50	0.24	4''	1 15/16''	TX30	100
HBS6110	-	6	110	60	0.24	4 3/8''	2 3/8''	TX30	100
HBS6120	-	6	120	60	0.24	4 3/4''	2 3/8''	TX30	100
HBS6130	-	6	130	60	0.24	5 1/8''	2 3/8''	TX30	100
HBS6140	-	6	140	75	0.24	5 1/2''	2 15/16''	TX30	100
HBS6150	-	6	150	75	0.24	6''	2 15/16''	TX30	100
HBS6160	-	6	160	75	0.24	6 1/4''	2 15/16''	TX30	100
HBS6180	-	6	180	75	0.24	7 1/8''	2 15/16''	TX30	100
HBS6200	-	6	200	75	0.24	8''	2 15/16''	TX30	100
HBS6220	-	6	220	75	0.24	8 5/8''	2 15/16''	TX30	100
HBS6240	-	6	240	75	0.24	9 1/2''	2 15/16''	TX30	100
HBS6260	-	6	260	75	0.24	10 1/4''	2 15/16''	TX30	100
HBS6280	-	6	280	75	0.24	11''	2 15/16''	TX30	100
HBS6300	-	6	300	75	0.24	11 3/4''	2 15/16''	TX30	100
HBS6320	-	6	320	75	0.24	12 5/8''	2 15/16''	TX30	100
HBS6340	-	6	340	75	0.24	13 3/8''	2 15/16''	TX30	100
HBS6360	-	6	360	75	0.24	14 1/4''	2 15/16''	TX30	100
HBS6380	-	6	380	75	0.24	15''	2 15/16''	TX30	100
HBS6400	-	6	400	75	0.24	15 3/4''	2 15/16''	TX30	100
HBS880	-	8	80	52	0.32	3 1/8''	2 1/16''	TX40	100
HBS8100	-	8	100	52	0.32	4''	2 1/16''	TX40	100
HBS8120	-	8	120	60	0.32	4 3/4''	2 3/8''	TX40	100
HBS8140	-	8	140	60	0.32	5 1/2''	2 3/8''	TX40	100
HBS8160	-	8	160	80	0.32	6 1/4''	3 1/8''	TX40	100
HBS8180	-	8	180	80	0.32	7 1/8''	3 1/8''	TX40	100
HBS8200	-	8	200	80	0.32	8''	3 1/8''	TX40	100
HBS8220	-	8	220	80	0.32	8 5/8''	3 1/8''	TX40	100
HBS8240	-	8	240	80	0.32	9 1/2''	3 1/8''	TX40	100
HBS8260	-	8	260	80	0.32	10 1/4''	3 1/8''	TX40	100
HBS8280	-	8	280	80	0.32	11''	3 1/8''	TX40	100
HBS8300	-	8	300	100	0.32	11 3/4''	4''	TX40	100
HBS8320	-	8	320	100	0.32	12 5/8''	4''	TX40	100
HBS8340	-	8	340	100	0.32	13 3/8''	4''	TX40	100
HBS8360	-	8	360	100	0.32	14 1/4''	4''	TX40	100
HBS8380	-	8	380	100	0.32	15''	4''	TX40	100
HBS8400	-	8	400	100	0.32	15 3/4''	4''	TX40	100
HBS8440	-	8	440	100	0.32	17 1/4''	4''	TX40	100
HBS8480	-	8	480	100	0.32	19''	4''	TX40	100
HBS8520	-	8	520	100	0.32	20 1/2''	4''	TX40	100
HBS8560	-	8	560	100	0.32	22''	4''	TX40	100
HBS8580	-	8	580	100	0.32	22 13/16''	4''	TX40	100
HBS8600	-	8	600	100	0.32	23 5/8''	4''	TX40	100
HBS1080	-	10	80	52	0.4	3 1/8''	2 1/16''	TX40	50
HBS10100	-	10	100	52	0.4	4''	2 1/16''	TX40	50
HBS10120	-	10	120	60	0.4	4 3/4''	2 3/8''	TX40	50
HBS10140	-	10	140	60	0.4	5 1/2''	2 3/8''	TX40	50
HBS10160	-	10	160	80	0.4	6 1/4''	3 1/8''	TX40	50
HBS10180	-	10	180	80	0.4	7 1/8''	3 1/8''	TX40	50
HBS10200	-	10	200	80	0.4	8''	3 1/8''	TX40	50
HBS10220	-	10	220	80	0.4	8 5/8''	3 1/8''	TX40	50
HBS10240	-	10	240	80	0.4	9 1/2''	3 1/8''	TX40	50
HBS10260	-	10	260	80	0.4	10 1/4''	3 1/8''	TX40	50
HBS10280	-	10	280	80	0.4	11''	3 1/8''	TX40	50
HBS10300	-	10	300	100	0.4	11 3/4''	4''	TX40	50
HBS10320	-	10	320	100	0.4	12 5/8''	4''	TX40	50
HBS10340	-	10	340	100	0.4	13 3/8''	4''	TX40	50
HBS10360	-	10	360	100	0.4	14 1/4''	4''	TX40	50
HBS10380	-	10	380	100	0.4	15''	4''	TX40	50
HBS10400	-	10	400	100	0.4	15 3/4''	4''	TX40	50
HBS10440	-	10	440	100	0.4	17 1/4''	4''	TX40	50
HBS10480	-	10	480	100	0.4	19''	4''	TX40	50
HBS10520	-	10	520	100	0.4	20 1/2''	4''	TX40	50
HBS10560	-	10	560	100	0.4	22''	4''	TX40	50
HBS10600	-	10	600	100	0.4	23 5/8''	4''	TX40	50
HBS12120	-	12	120	80	0.48	4 3/4''	3 1/8''	TX50	25
HBS12160	-	12	160	80	0.48	6 1/4''	3 1/8''	TX50	25
HBS12200	-	12	200	80	0.48	8''	3 1/8''	TX50	25
HBS12240	-	12	240	80	0.48	9 1/2''	3 1/8''	TX50	25
HBS12280	-	12	280	80	0.48	11''	3 1/8''	TX50	25
HBS12320	-	12	320	120	0.48	12 5/8''	4 3/4''	TX50	25
HBS12360	-	12	360	120	0.48	14 1/4''	4 3/4''	TX50	25
HBS12400	-	12	400	120	0.48	15 3/4''	4 3/4''	TX50	25
HBS12440	-	12	440	120	0.48	17 1/4''	4 3/4''	TX50	25
HBS12480	-	12	480	120	0.48	19''	4 3/4''	TX50	25
HBS12520	-	12	520	120	0.48	20 1/2''	4 3/4''	TX50	25
HBS12560	-	12	560	120	0.48	22''	4 3/4''	TX50	25
HBS12600	-	12	600	120	0.48	23 5/8''	4 3/4''	TX50	25
HBS12700	-	12	700	120	0.48	27 1/2''	4 3/4''	TX50	25
HBS12800	-	12	800	120	0.48	31 1/2''	4 3/4''	TX50	25
HBS12900	-	12	900	120	0.48	35 1/2''	4 3/4''	TX50	25
HBS121000	-	12	1000	120	0.48	39 3/8''	4 3/4''	TX50	25
