CTC
CTC est un connecteur spécifiquement conçue pour planchers bois-béton.
Il s’agit d’un système approuvé, autoperceur, réversible, rapide et peu encombrant. Capable d’assurer d’excellentes performances structurelles et acoustiques, il peut être utilisé aussi bien pour les planchers en bois-béton neufs que pour les interventions de rénovation de structures existantes.
Ce système assure un transfert de cisaillement constant, une action composite élevée et une ductilité remarquable, garantissant des performances optimisées et un comportement fiable dans les configurations continues et à travées multiples des planchers collaborants bois-béton.
Connecteur pour planchers bois-béton
CTC est le connecteur pour la construction et la rénovation structurelle des planchers bois-béton.
Il s’agit d’une fixation bois-béton avec certification CE selon ATE 19/0244.

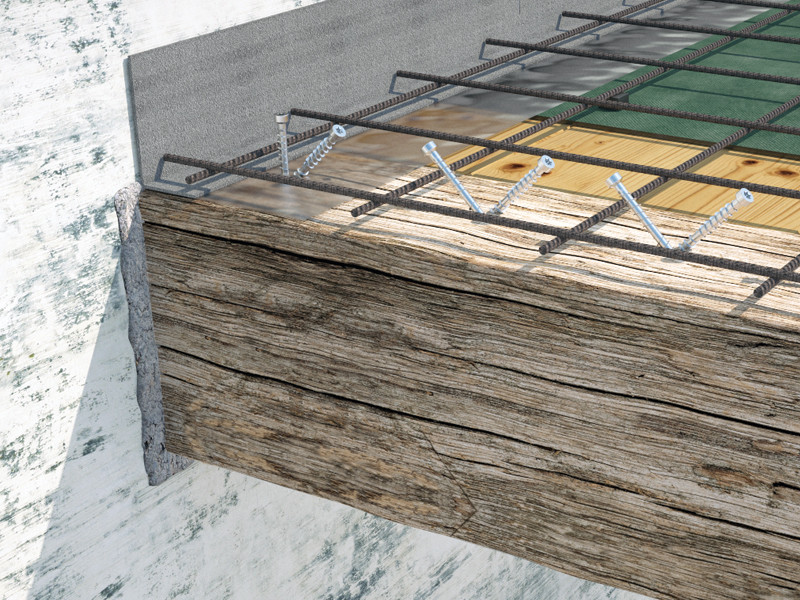

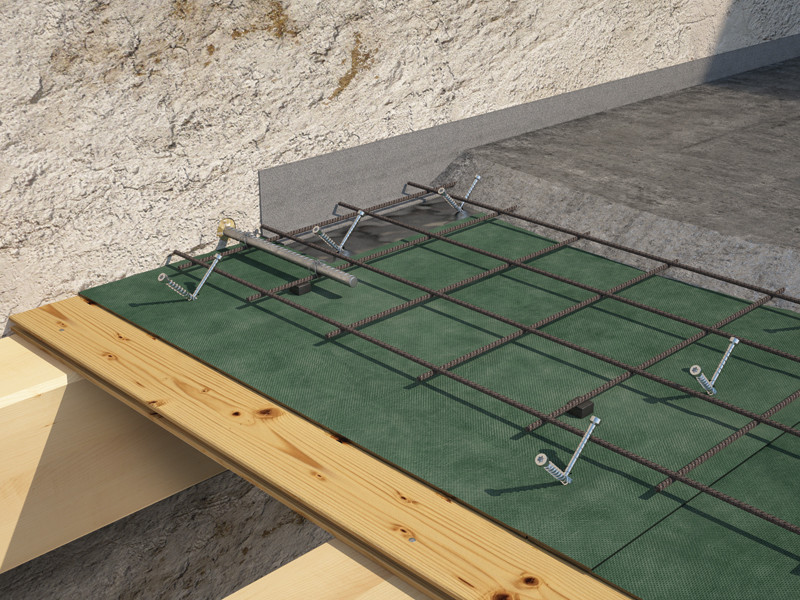

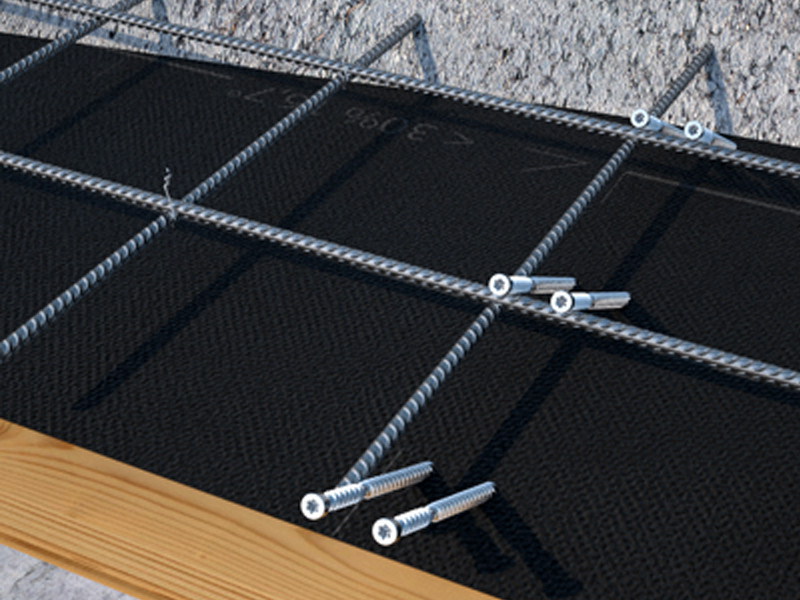

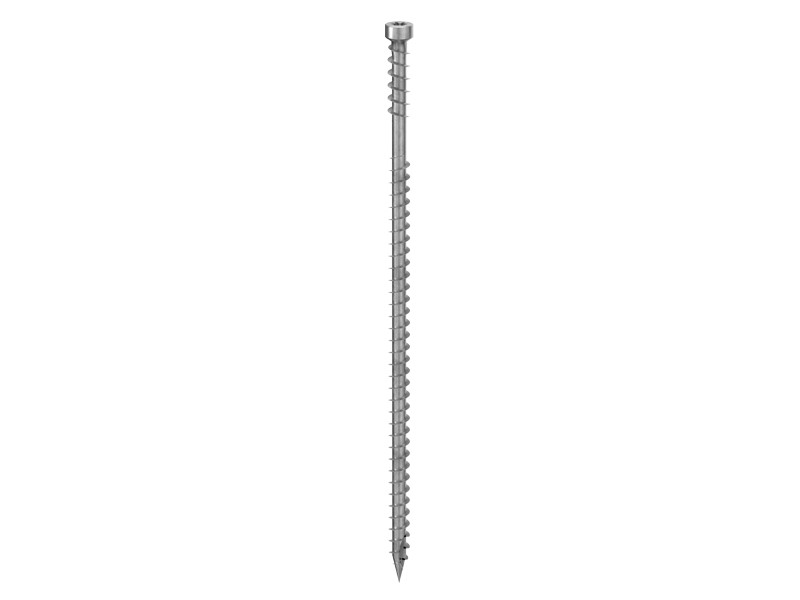

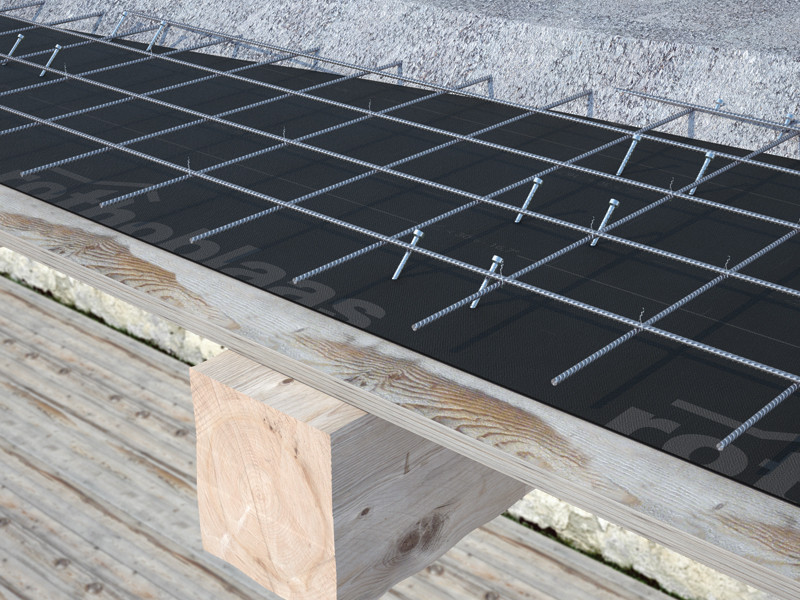

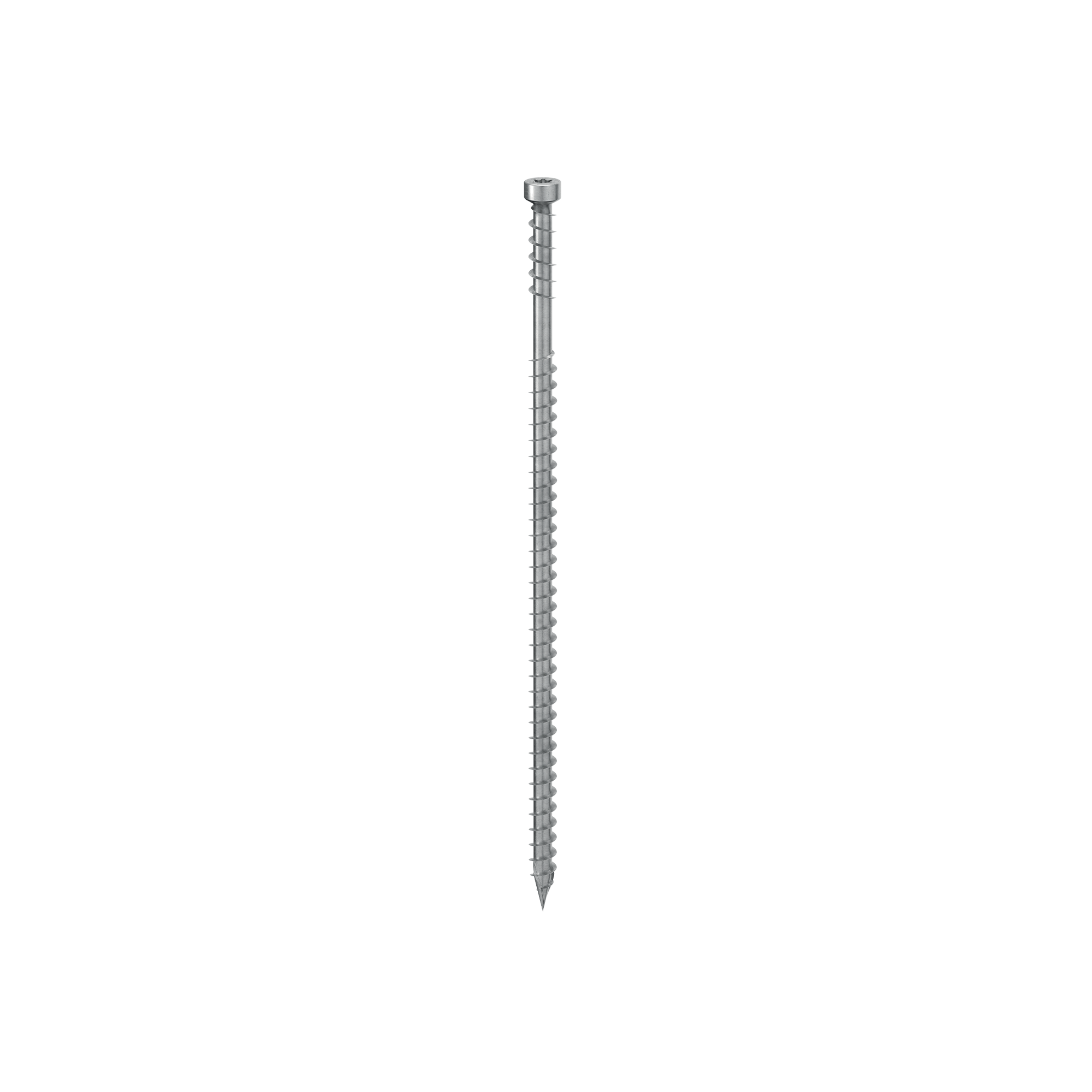

Le système a été testé et calculé avec disposition parallèle et croisée des connecteurs à 45° et à 30°, avec et sans voligeage en bois. Il est doté d’une pointe autoforeuse et d’une tête cylindrique fraisée.
Un contre-filetage sous la tête sert d’indicateur de pose, facilitant ainsi une installation correcte d’un seul coup d’œil. Cette caractéristique augmente également la résistance de la fixation à l’intérieur du béton et réduit les temps de pose et d’inspection sur le chantier.
Description

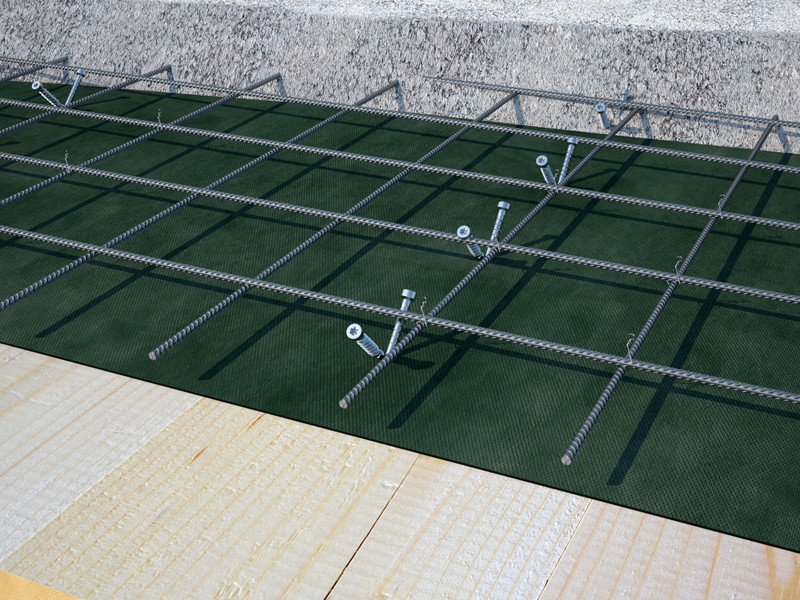

Le connecteur est disponible dans deux diamètres, 7 mm | 0,28 pouces et 9 mm | 0,36 pouces, et deux longueurs, 160 mm | 6 1/4 pouces et 240 mm | 9 1/2 pouces, pour optimiser le nombre de fixations. Les valeurs de rigidité ont été calculées également en présence de couches avec une feuille frein-vapeur ou isolante acoustique. Les performances sont en effet maintenues même en combinaison avec des membranes acoustiques, garantissant ainsi à la fois la réduction du bruit et l’efficacité structurelle.
CTC est testé, certifié et calculé également pour bois à haute densité. Réalisé en acier au carbone électrozingué, le connecteur pour planchers bois-béton est approuvé pour des panneaux à base de bois, bois massif, bois lamellé-collé, CLT, LVL et bois à haute densité.
Il est conforme aux Classes de Service 1 et 2 selon Eurocode, ainsi qu’aux conditions de fonctionnement à sec définies par la règlementation NDS.
La fixation est également incluse dans l’ ICC-ES Evaluation Report ESR-4645 et dans l’ICC-ES Listing Report ELC-4645, qui fournissent une vérification indépendante de la conformité et de la qualité.
Enfin, CTC est intégré dans le logiciel de calcul structurel MyProject pour permettre aux ingénieurs de modéliser et d’optimiser les systèmes de planchers bois-béton avec des données de conception vérifiées.
Qu’est-ce qu’un plancher bois-béton et pourquoi utiliser un connecteur comme CTC ?
Un plancher bois-béton est un système structurel hybride qui associe des panneaux de bois avec une couche supérieure en béton, offrant ainsi une rigidité, un confort acoustique et une durabilité majeurs. L’utilisation d’un connecteur comme CTC garantit un transfert fiable des efforts de cisaillement et une ductilité optimale, optimisant ainsi les performances aussi bien dans les nouvelles constructions que dans les interventions de rénovation structurelle.
