Timber Frame Homes and Wood Trusses

À la découverte des Timber Frames et des Wood truss

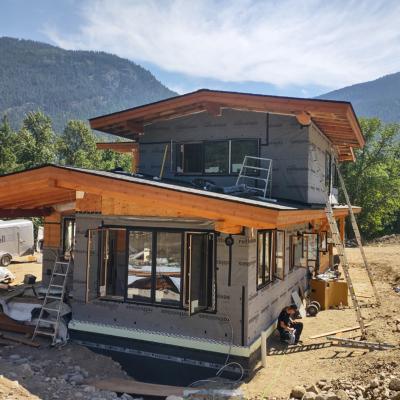

Les structures en timber frame et les wood truss sont des éléments fondamentaux du monde de la construction légère anglo-saxonne moderne. Ils permettent en effet d’obtenir à la fois une esthétique séduisante et une bonne résistance structurelle, qui reflètent bien les bâtiments traditionnels anglo-saxons.

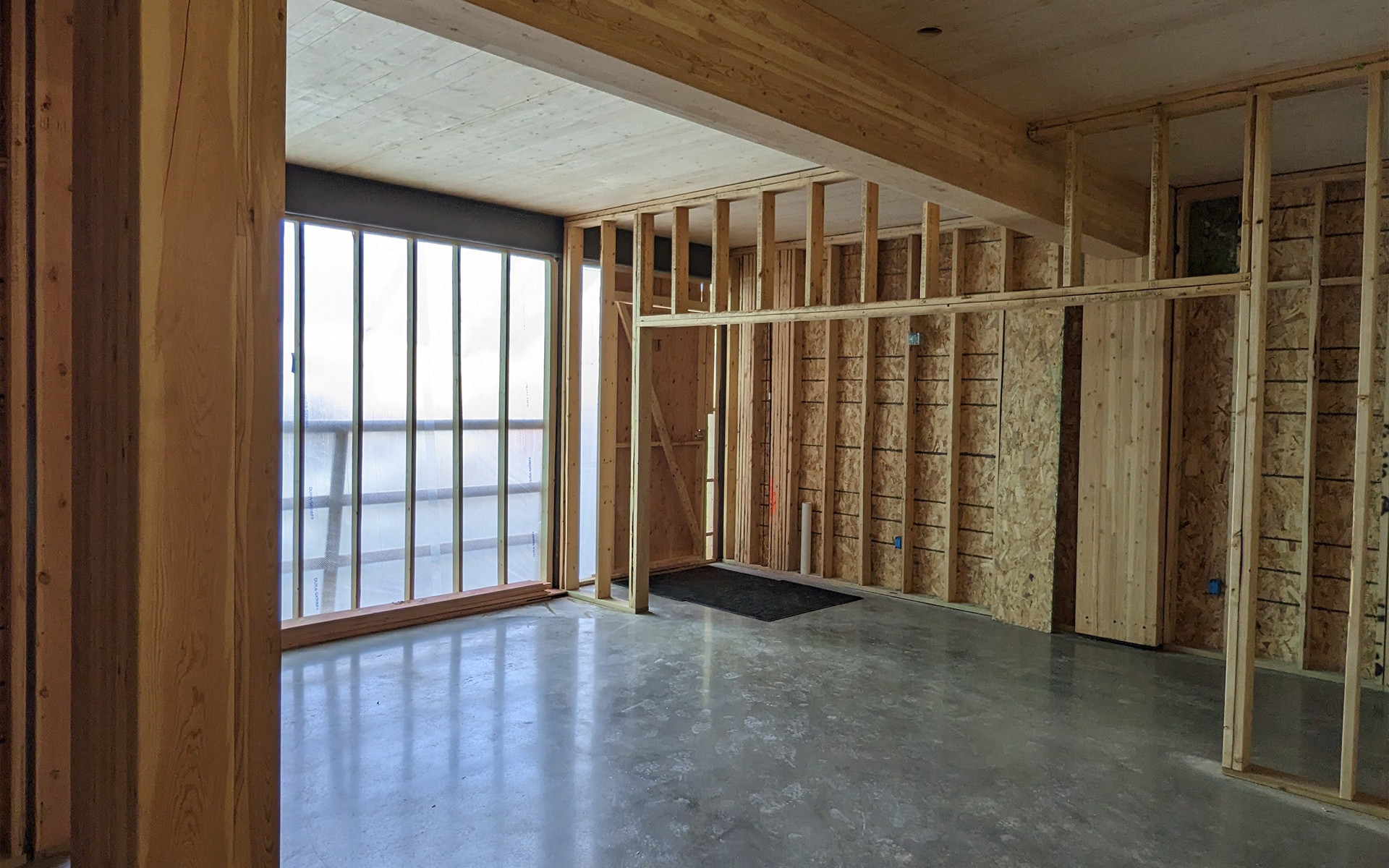

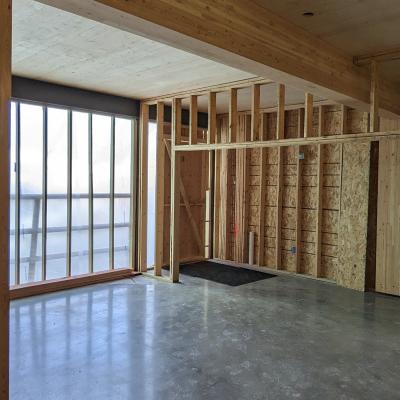

Les systèmes de construction timber frame utilisent des structures porteuses réalisées avec une ossature à montants, remplie de matériaux isolants et renforcée avec des panneaux en OSB.
Légèreté et rapidité de construction caractérisent cette méthode qui permet d’économiser à la fois du temps et de l’argent par rapport à d’autres systèmes de construction.
Au cours des ans, le concept de timber frame s’est élargi, pour inclure des techniques et des matériaux avancés qui améliorent les performances et l’éco-durabilité.

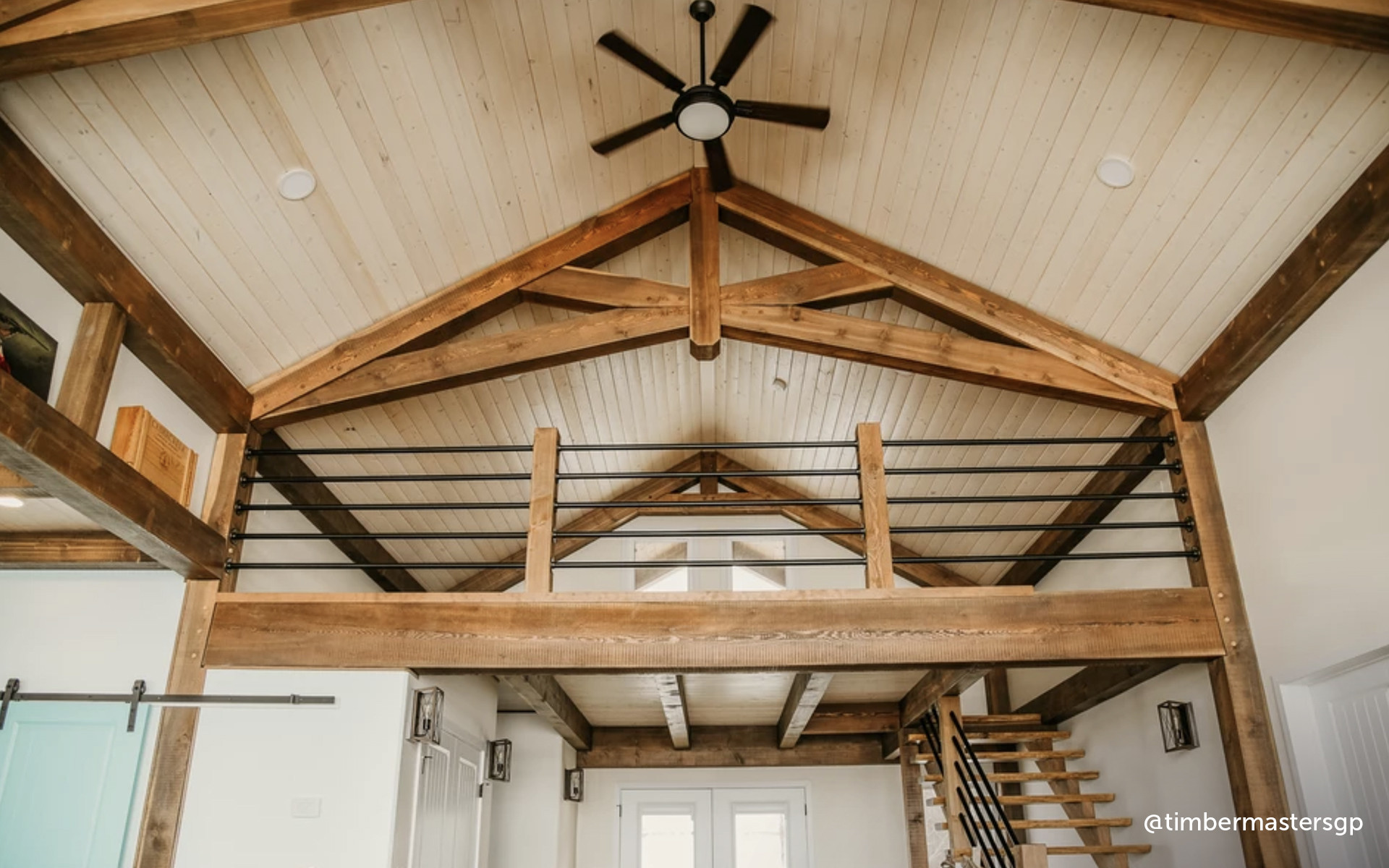

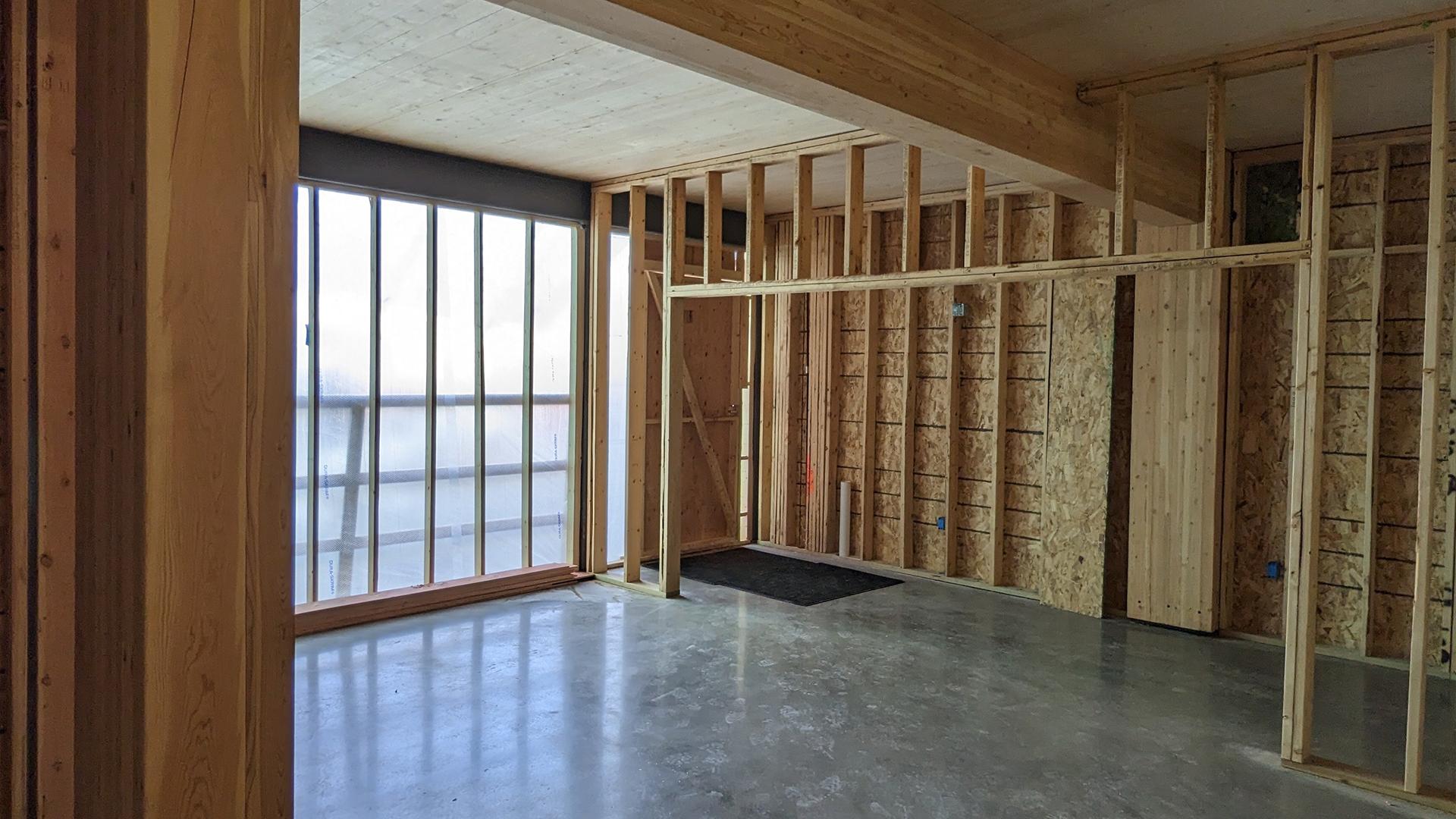

Timber Frame House Designs

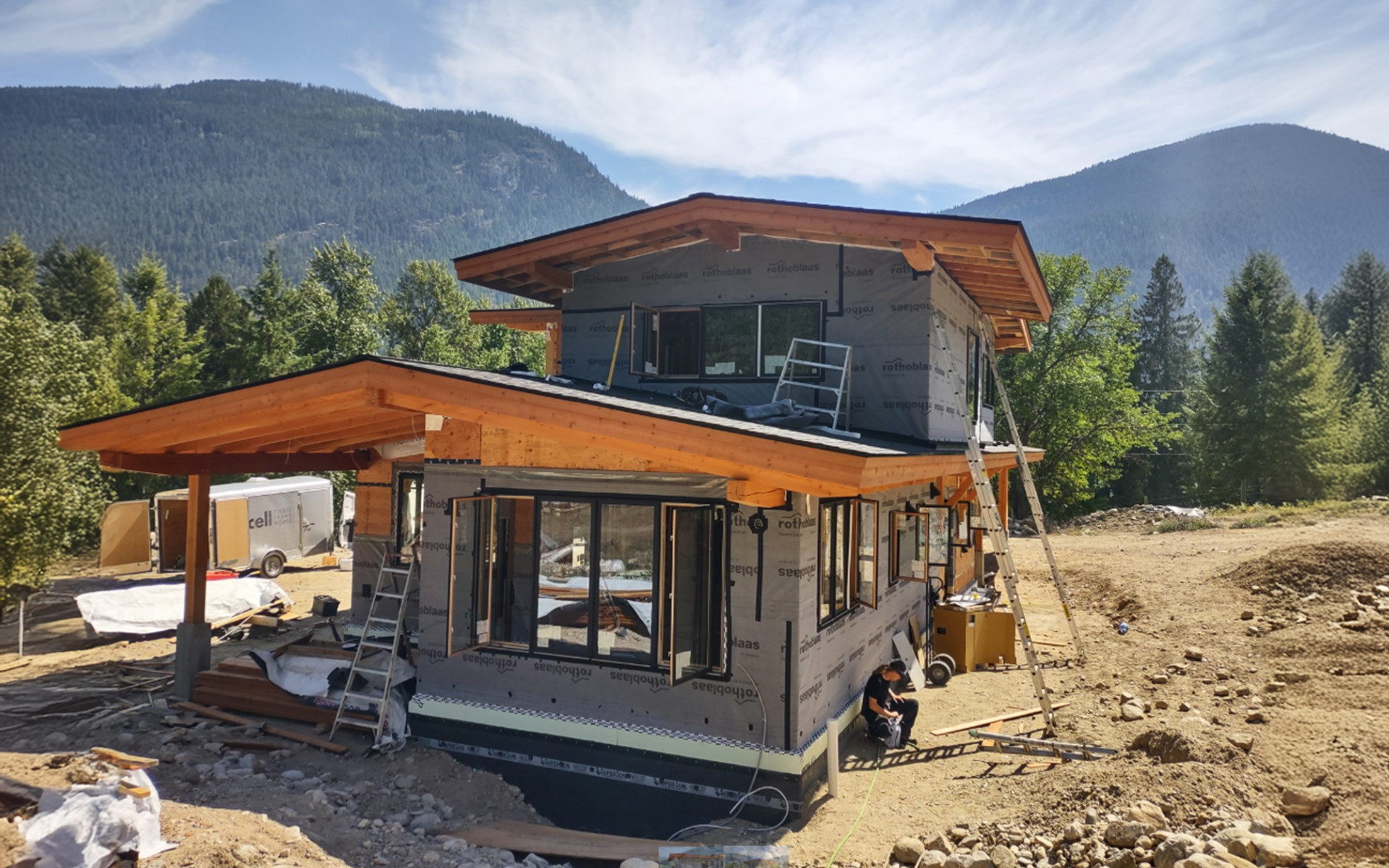

Les maisons et bâtiments Timber Frame : un choix éco-responsable

Depuis longtemps, les maisons en timber frame sont renommées pour leur éco-durabilité et leur efficience. En effet, cette méthode de construction, qui comprend le platform frame, le balloon frame, le semi-balloon et les systèmes truss-framed a été amplement adoptée dans le monde anglo-saxon dès le XIXe siècle.

Les matériaux les plus répandus sont aussi les plus écologiques, tels que le bois massif, les I-joists et OSB ou le bois compensé. Chez Rothoblaas, nous connaissons bien ce secteur, grâce à un réseau de clients experts et nous sensibilisons sur les avantages du timber frame depuis des années : https://www.rothoblaas.fr/le-systeme-de-construction-timber-frame


Cette approche traditionnelle continue d’être privilégiée pour son efficacité démontrée et son adaptabilité à différents besoins architecturaux, mais ce n’est pas la seule utilisée dans le monde de la construction anglo-saxonne.

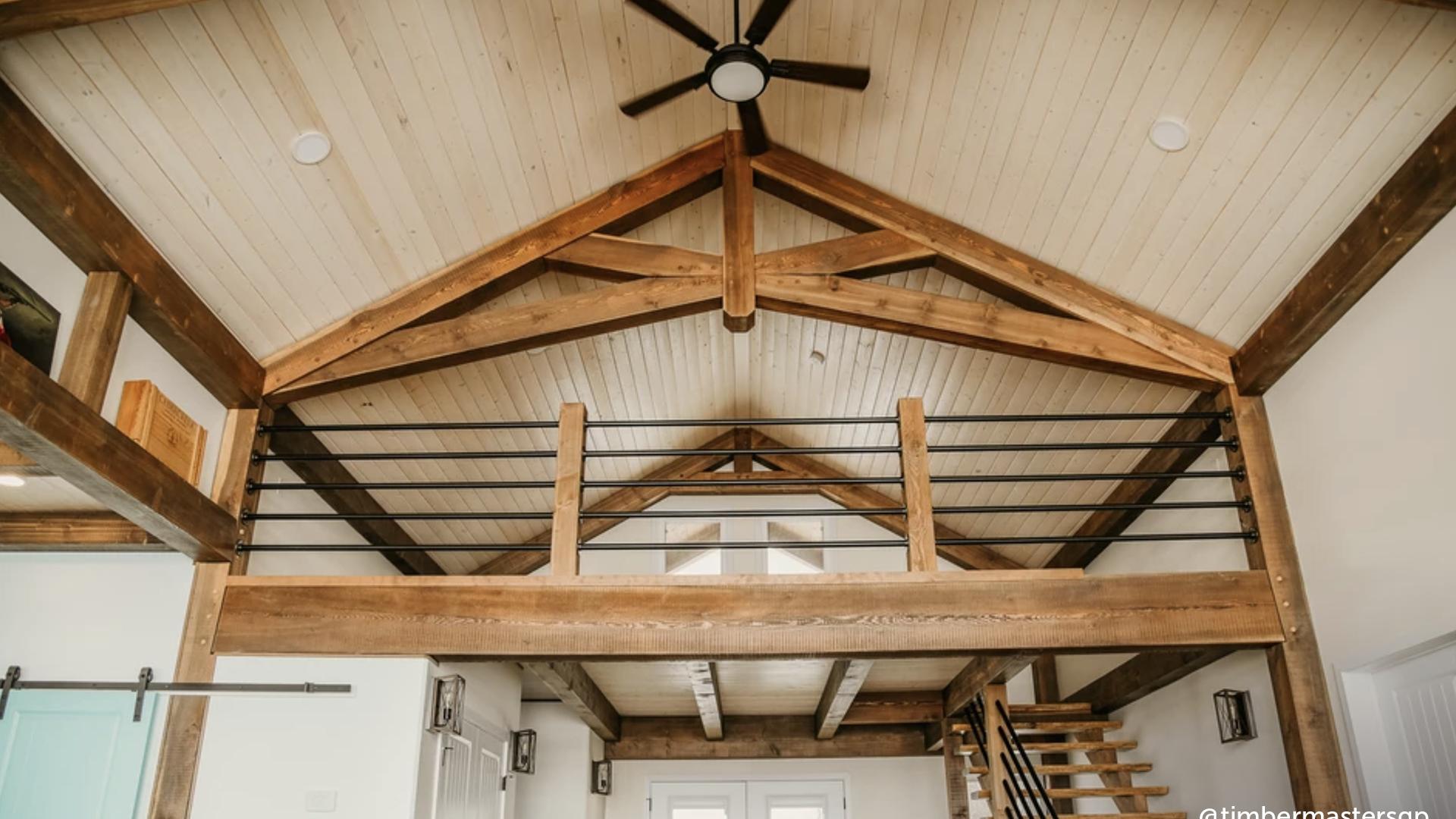

Wood Trusses

Wood truss : résistance structurelle et design

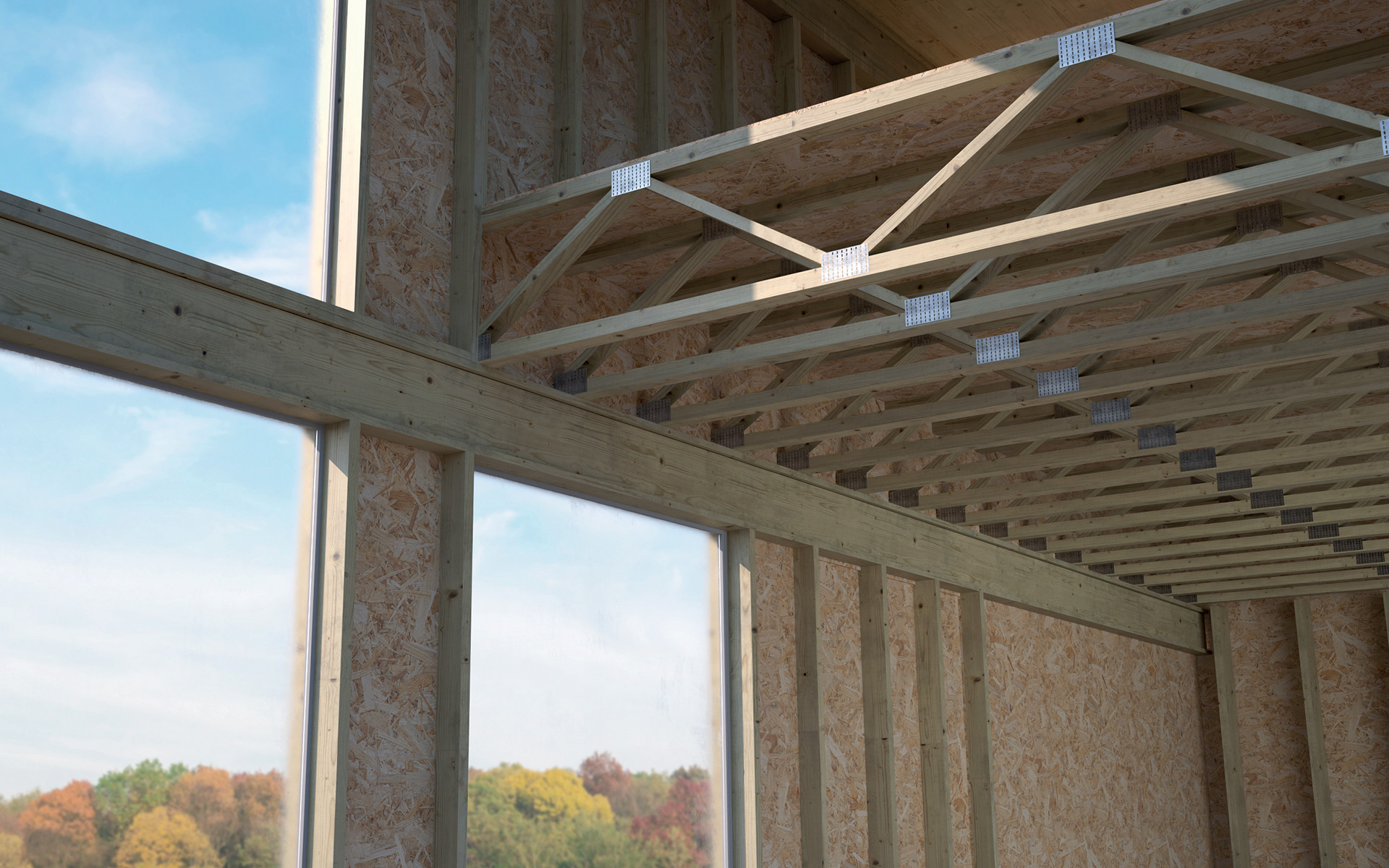

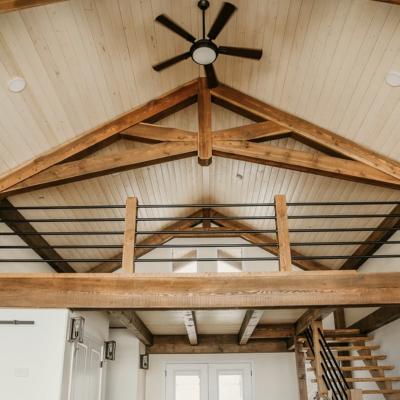

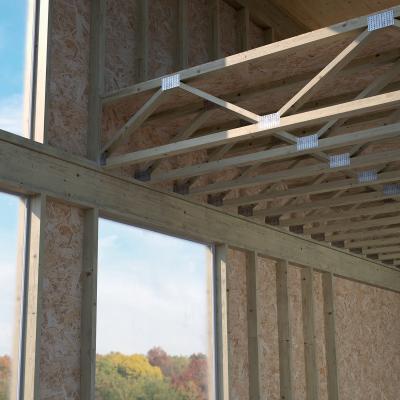

Les wood truss, ou charpentes légères, sont des structures porteuses réalisées en bois, conçues pour supporter et stabiliser les toitures ou les planchers. Elles sont composées de plusieurs éléments en bois disposés en triangle, qui répartissent les charges de façon efficace et apportent de la stabilité.
Les wood truss sont principalement préfabriqués afin d’assurer précision et uniformité et sont amplement utilisés dans la construction résidentielle, commerciale et industrielle.

Les charpentes légères conçues pour supporter la charge de la toiture offrent plusieurs avantages, entre autres précision dans la conception, facilité d’installation et plus grande capacité de charge.

Elles sont conçues pour satisfaire des normes et des codes de construction précis et garantissent une construction sure et fiable.

Quels sont les points fondamentaux à prendre en compte dans le choix des vis pour les Timber Frames et les charpentes légères ?

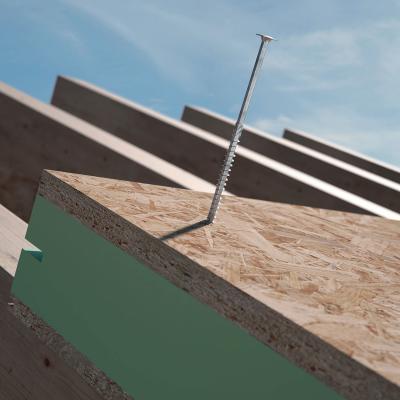

Vis pour charpentes en bois : tête large à dimensions augmentées pour applications suspendues

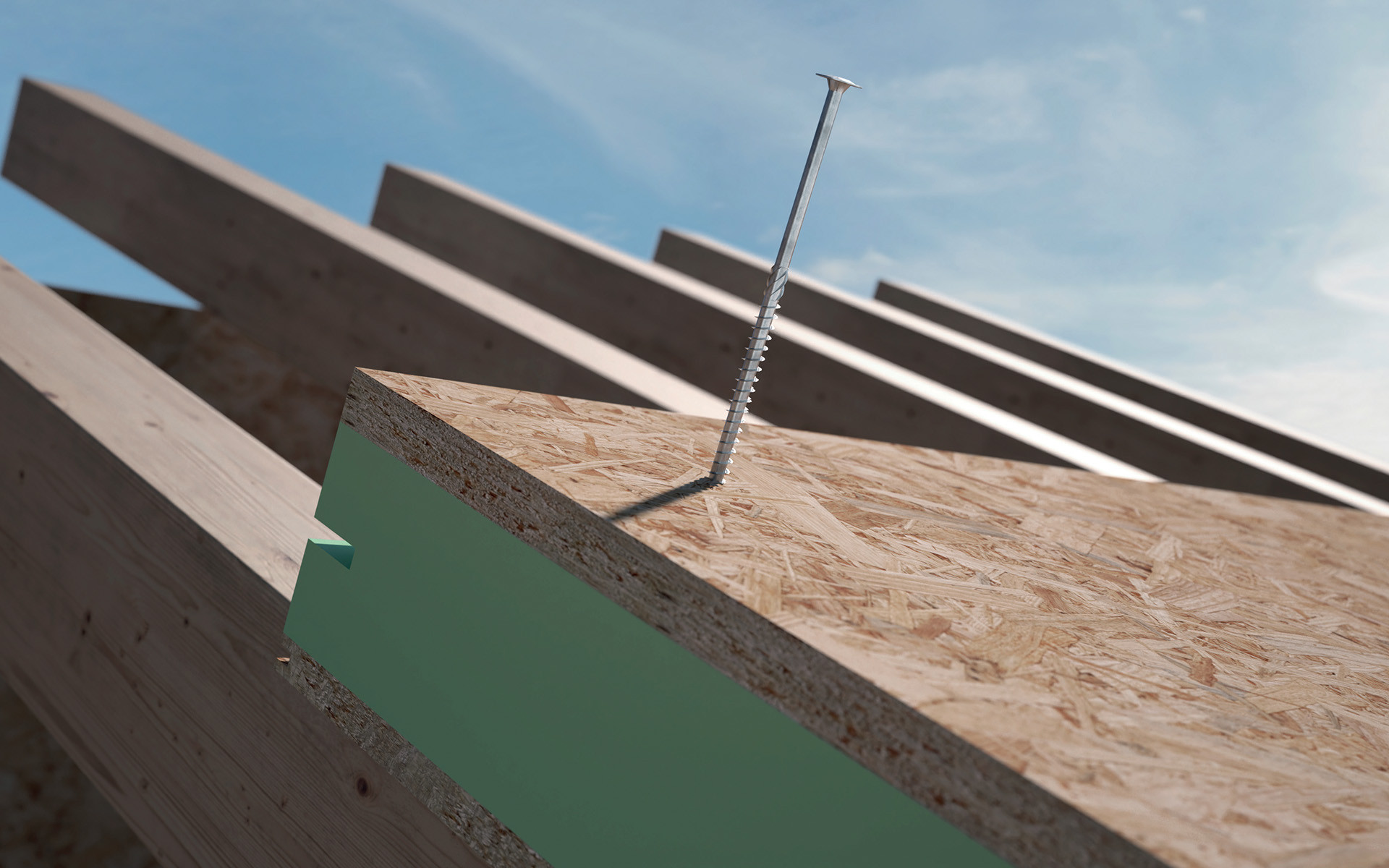

Les vis pour les Wood Truss doivent avoir une excellente résistance à la pénétration de la tête et une bonne capacité de serrage des assemblages. Cela est vrai aussi bien pour des panneaux SIP ou sandwich à relier aux charpentes par le haut, que pour des éléments en suspension à appliquer en dessous. Ces vis doivent être conçues avec une tête extra-large afin de permettre une surface de prise plus importante et une plus grande stabilité générale des Wood Truss.

Cette conception permet de répartir uniformément la pression de la charge, assurant ainsi des connexions sures et solides dans les charpentes légères : les vis avec tête à dimensions augmentées maintiennent la prise lorsqu’elles sont soumises à des charges dynamiques, ce qui les rend idéales pour les applications nécessitant des fixations durables.

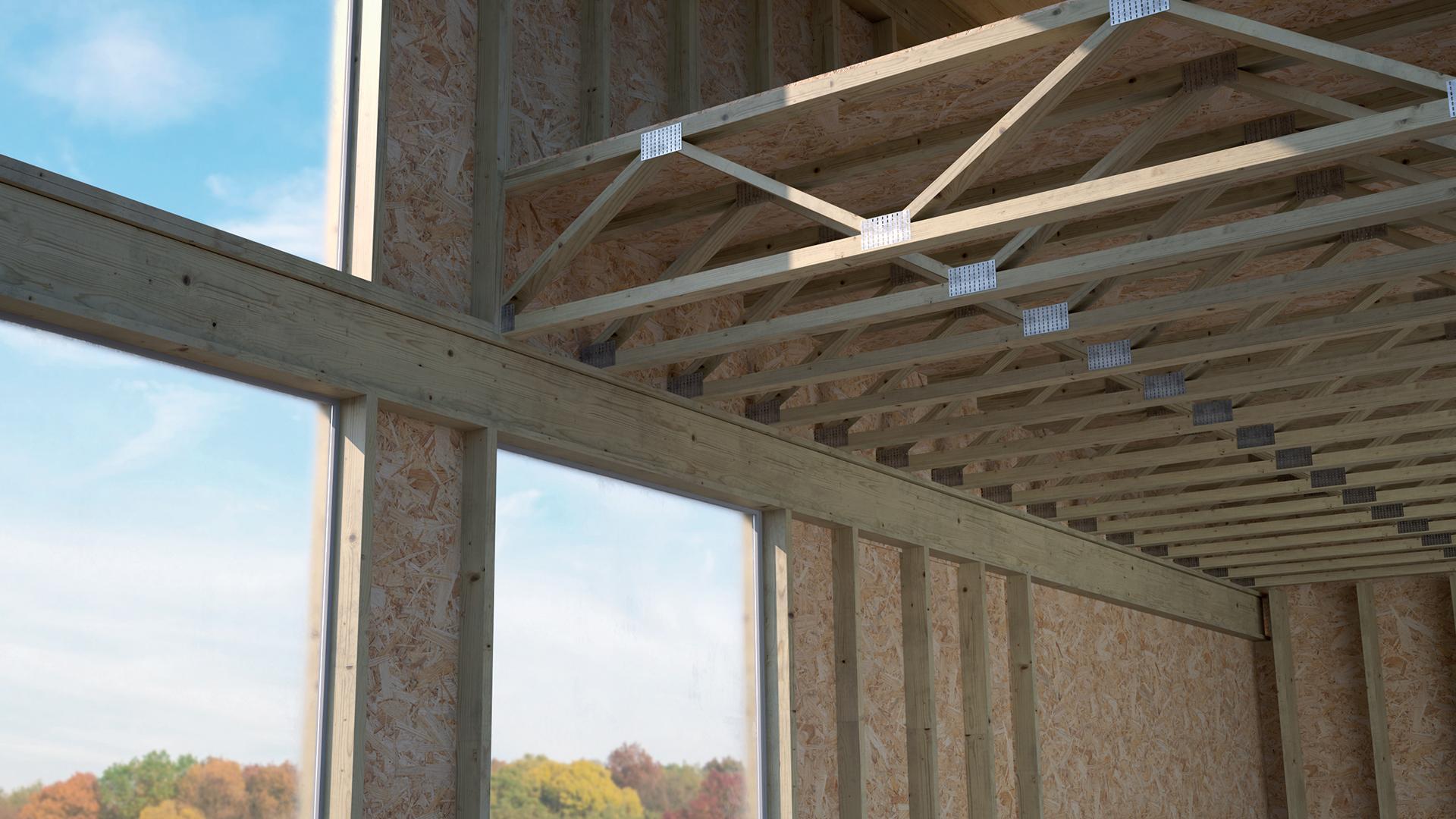

Wood Trusses Screws

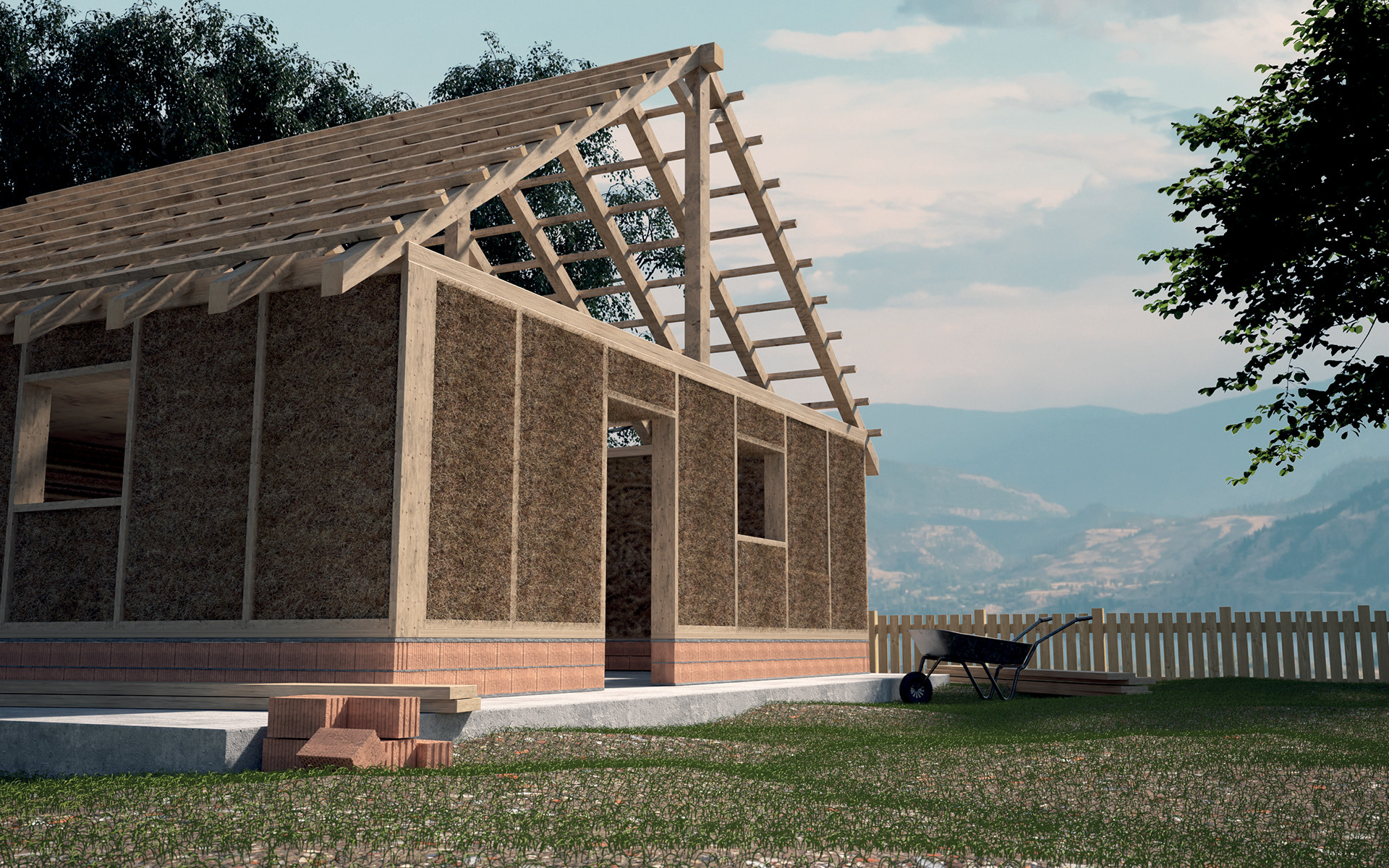

Le rôle des bois tendres dans la construction Timber Frame

En raison de leur disponibilité, de leur bonne usinabilité et de leur rapport résistance/poids favorable, les bois tendres tels que le pin et le sapin sont les plus couramment utilisés dans la construction timber frame. Ces bois sont souvent choisis pour leur capacité de résistance aux différentes conditions environnementales et leur compatibilité avec des systèmes de fixation variés. Puisque ces matériaux sont renouvelables et qu’ils peuvent venir de forêts gérées de manière durable, l’utilisation des bois tendres dans les timber frames contribue à l’éco-durabilité de la construction.

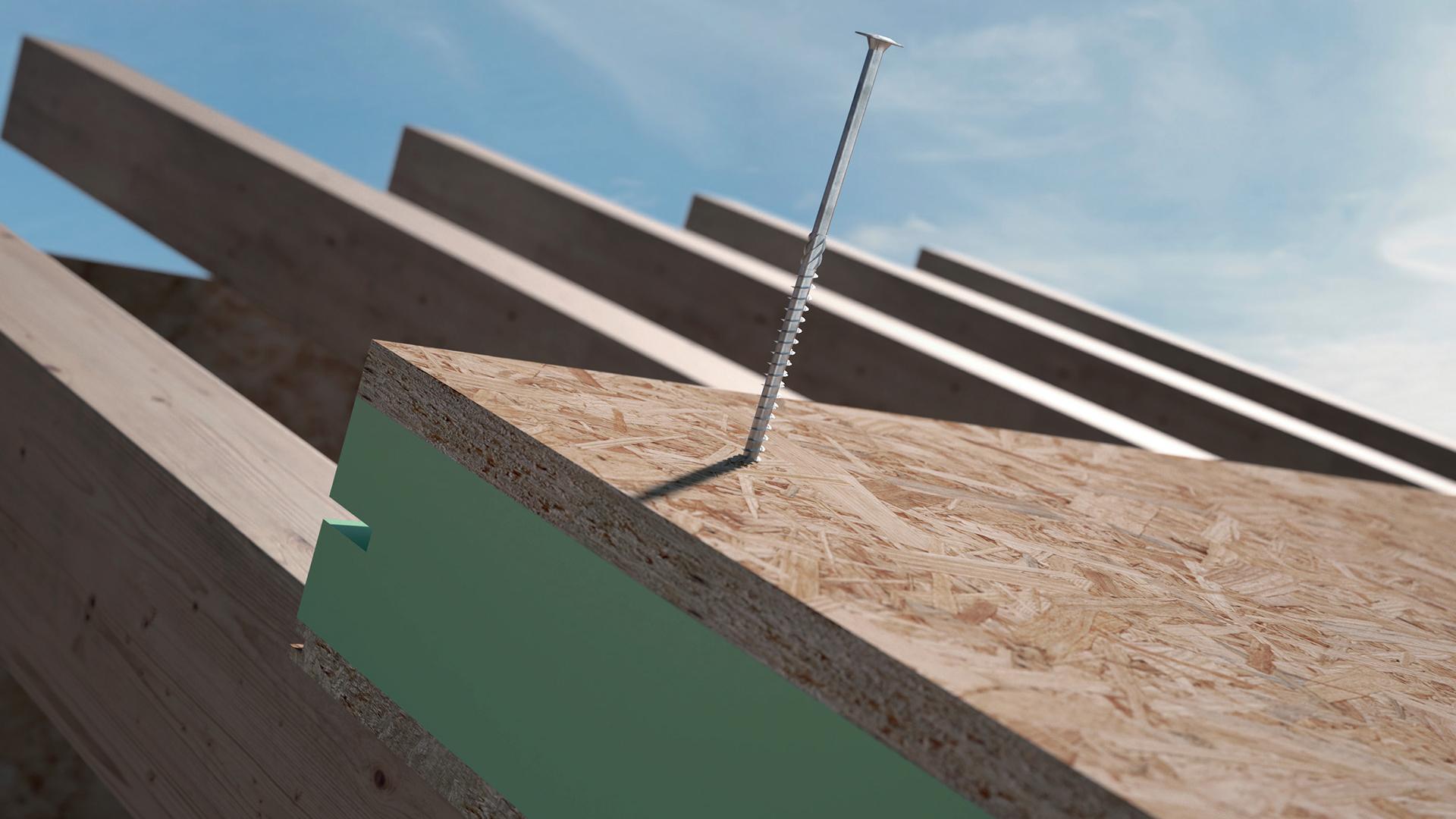

Softwoods in Timber Frames

Constructions avancées avec panneaux SIP et vis pour éléments Multi-Ply

Les panneaux structurels isolés (SIP) et les vis pour éléments multi-ply font partie des solutions les plus avancées pour la construction de timber frames. Les panneaux SIP sont composés d’une mousse isolante contenue entre deux panneaux structurels, habituellement en OSB.

Ces panneaux offrent une excellente isolation thermique et résistance structurelle et sont faciles à installer. Concernant les vis pour éléments multi-ply, elles sont conçues pour relier plusieurs couches de bois ou de matériaux composites, en répartissant mieux la charge et en apportant une plus grande stabilité.
Elles sont amplement utilisées en Amérique du Nord et dans les pays du Commonwealth, comme solution réversible, écologique et moins difficile à utiliser que les adhésifs pour bois lamellé-collé.


Utilisés ensemble, les panneaux SIP et les vis multi-ply améliorent l’efficacité et les performances des bâtiments timber frame



Nouvelles lignes TBS pour les USA, le Royaume-Uni, la Nouvelle-Zélande et l’Europe du Nord : TBS MAX, TBS SOFTWOOD et TBS FRAME

Les nouvelles lignes TBS satisfont les exigences spécifiques des constructions timber frame aux USA, au Royaume-Uni, en Australie, en Nouvelle-Zélande et en Europe du Nord. TBS MAX offre des solutions de fixation résistantes pour le bois massif tandis que TBS SOFTWOOD est conçu pour faciliter l’amorce de vissage et la pénétration dans les bois tendres. Enfin, TBS FRAME comprend plusieurs dimensions spécifiquement conçues pour les constructions modernes en timber frame

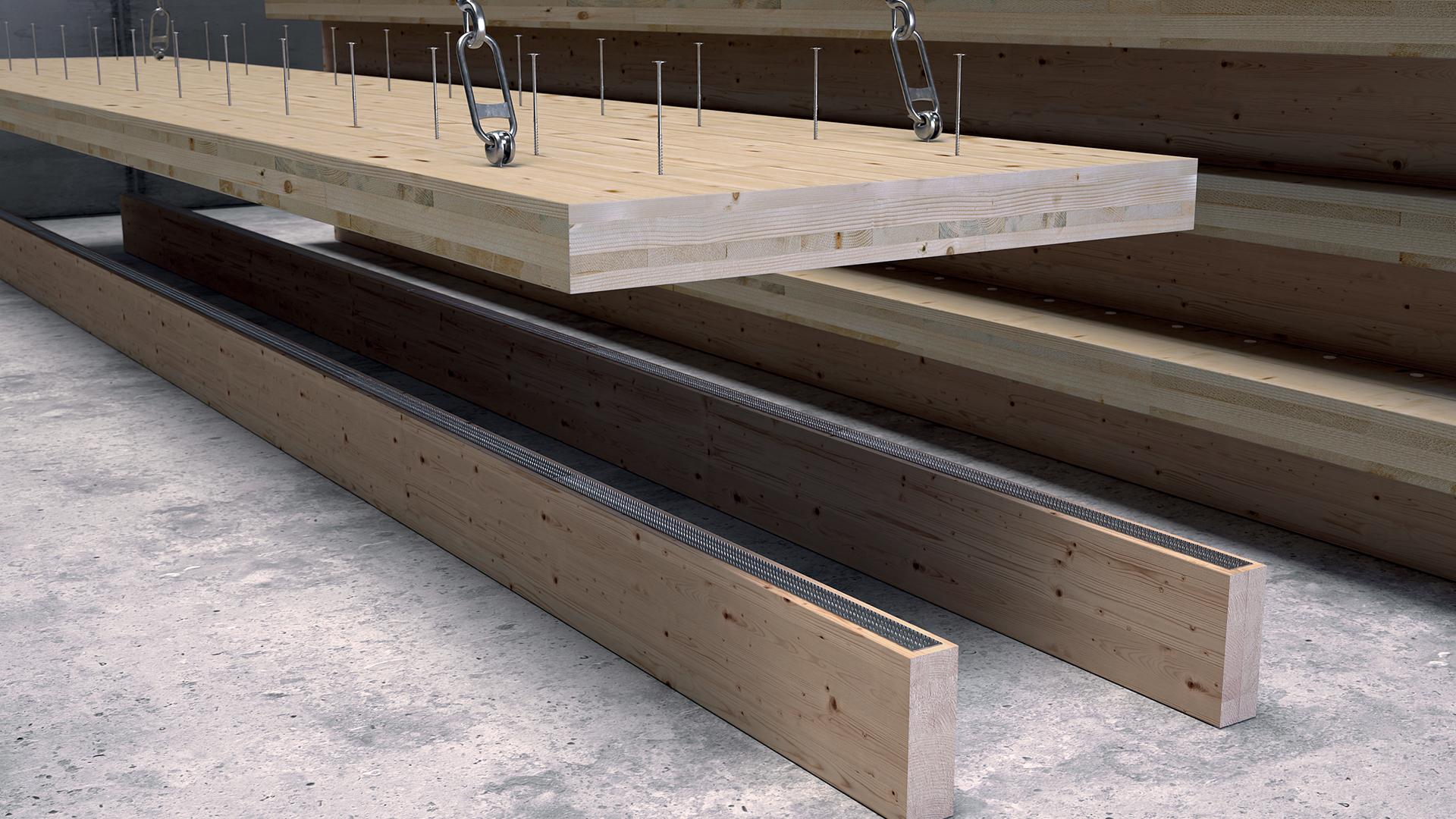

 TBX MAX

La ligne TBS MAX est conçue pour offrir une résistance et une durabilité exceptionnelles dans le cas d’applications en bois massif. Ces fixations sont conçues pour gérer des charges et des sollicitations importantes, ce qui les rend idéales pour des constructions en bois à large échelle, telles que des bâtiments commerciaux et des projets architecturaux complexes.

La tête large majorée de TBS MAX, ainsi que son pas de vis optimisé fournissent une résistance axiale maximale. La tête XL améliore la capacité de résistance à la pénétration de la tête, ce qui permet des applications en suspension sures et des connexions au niveau de la toiture qui résistent aux vents forts.

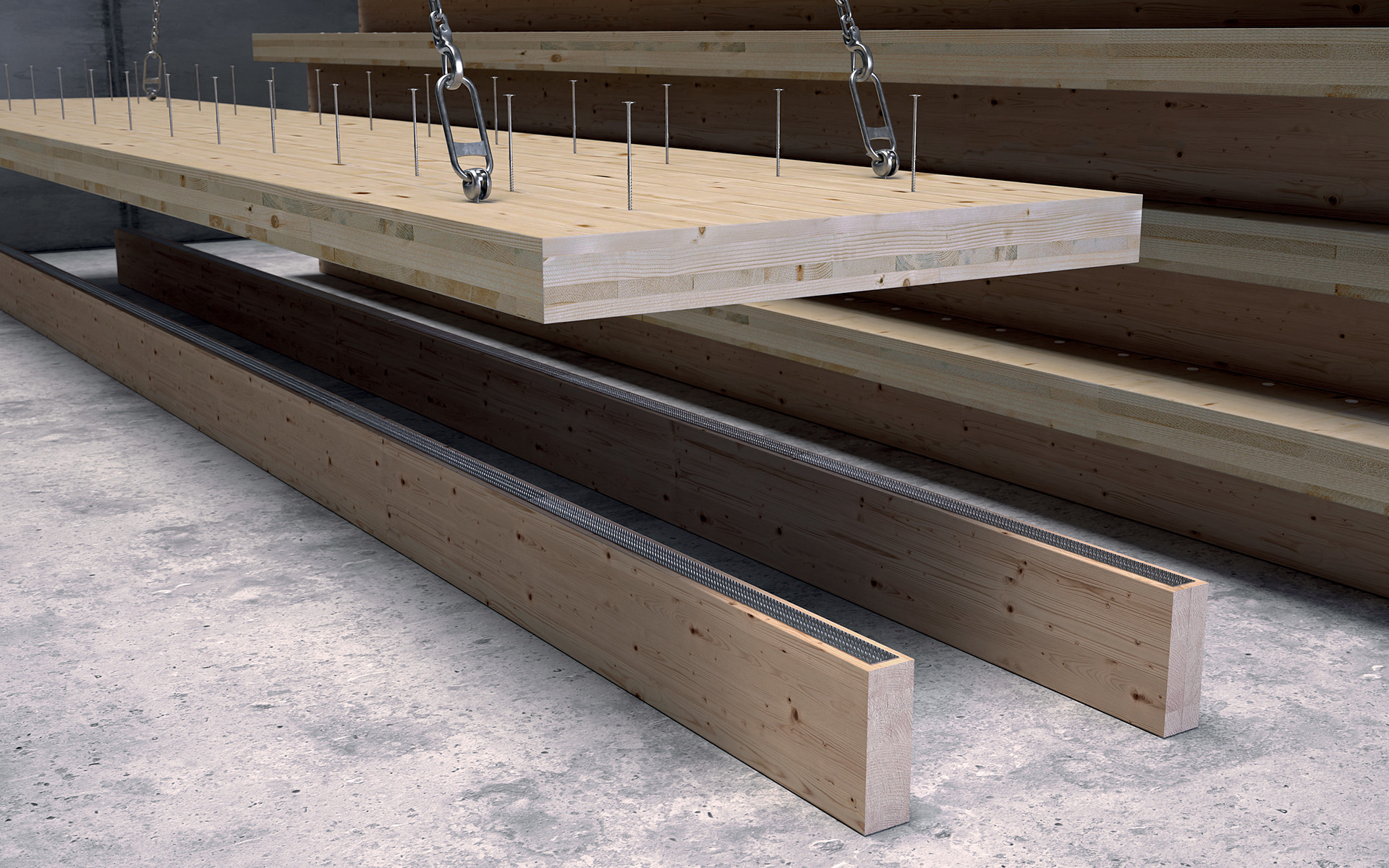

TBS Frame est la vis à tête large plate avec collerette qui assure une capacité de serrage de l’assemblage optimale, sans ajouter d’épaisseur supplémentaire sur la surface en bois. Cette caractéristique permet la fixation de plaques sur le même élément, sans interférences. Le filetage court et d’une longueur fixe de 1 1/3" (34 mm) est optimisé pour la fixation d’éléments multicouches (Multi-ply), souvent utilisés dans la construction de cadres légers. Voilà pourquoi la vis TBS FRAME est idéale pour les éléments multi-ply.

La ligne TBS SOFTWOOD est spécifiquement conçue pour obtenir une efficacité maximale avec les applications utilisant du bois tendre. La pointe autoperceuse spéciale avec filet en dents de scie (pointe SAW) coupe les fibres du bois et facilite l’amorce de vissage et la pénétration. La tête large sert de rondelle et garantit une résistance élevée à la pénétration de la tête.  Le pas rapide du filetage plus long et la grande tête de cette vis la rendent parfaite pour des applications résistantes et quotidiennes sur du bois tendre.

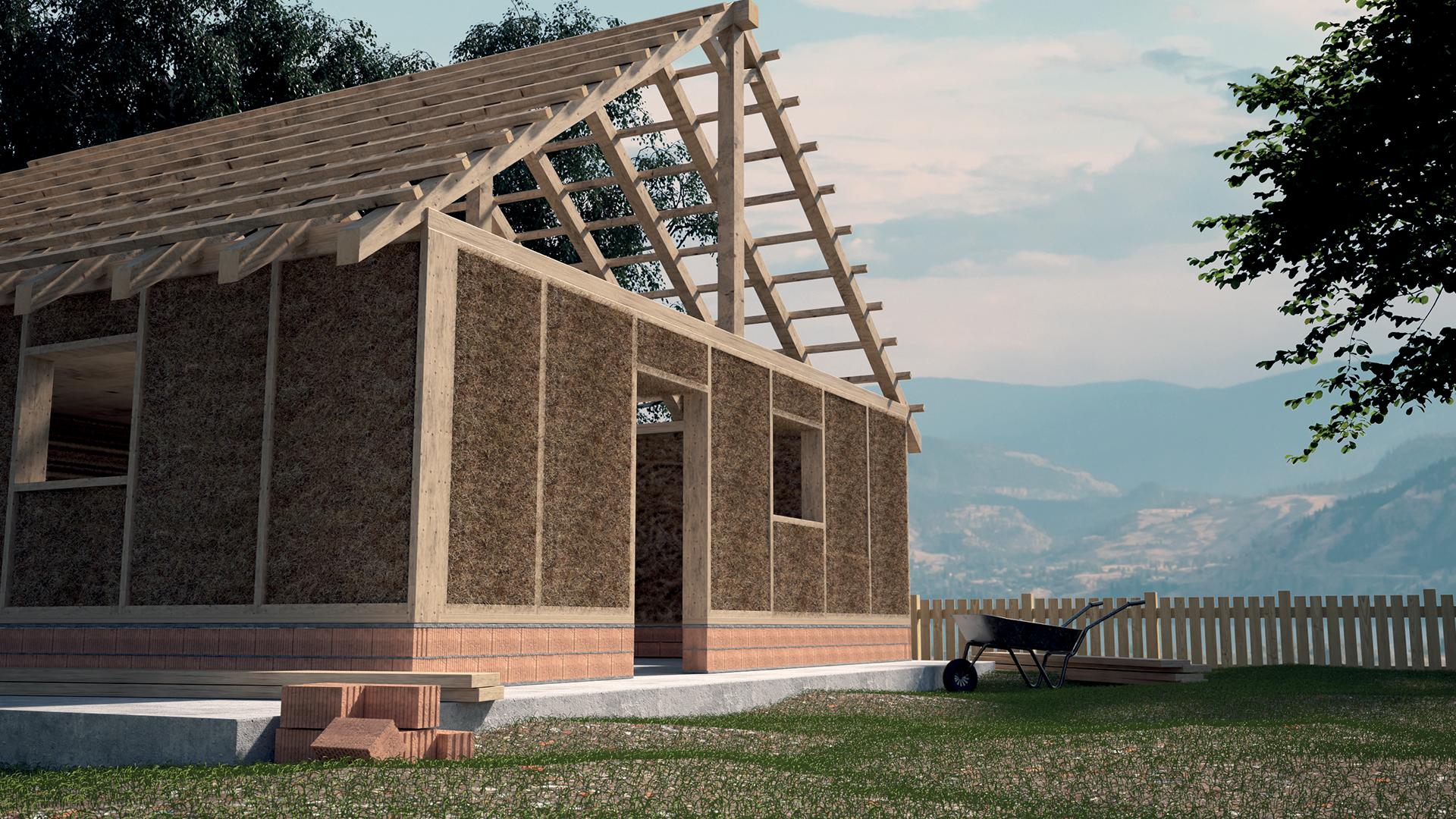

Timber Frame House SCREWS

Grâce à l’utilisation de ces nouvelles vis TBS, les constructeurs et ingénieurs peuvent obtenir des résultats encore meilleurs dans les constructions timber frame, en assurant aussi bien la solidité que la longévité de leurs projets. Elles sont de plus de nouvelles alliées pour optimiser la résistance des wood truss, dans des projets aussi bien traditionnels que modernes.

Les nouvelles lignes TBS seront disponibles en septembre : ne perdez pas l’occasion de tout découvrir sur ces produits et de passer commande. Vérifiez les fiches techniques ici
