PLAQUES POUR FORCES DE TRACTION BOIS-BÉTON
TITAN PLATE C

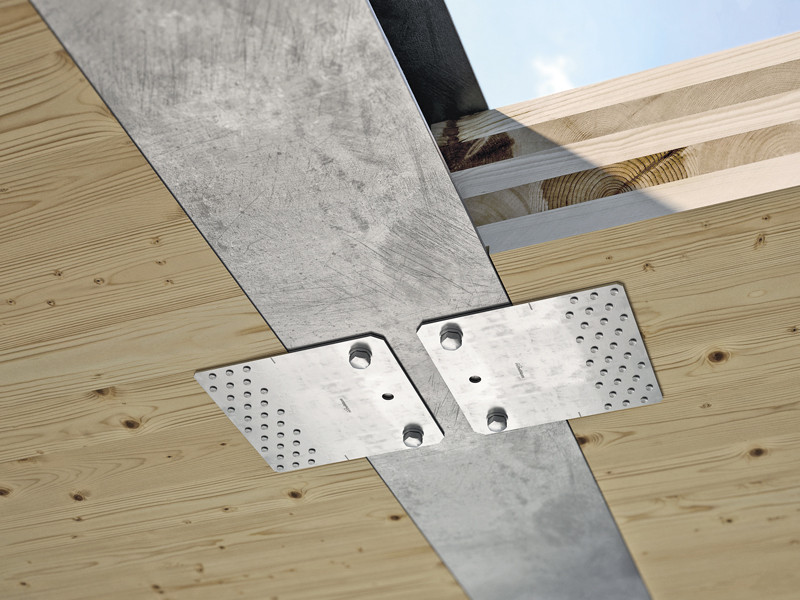

TITAN PLATE C est la plaque métallique pour forces de cisaillement utilisable pour la connexion continue de panneaux en CLT et d’ossatures en bois avec la sous-structure. Elle est idéale pour réaliser des surélévations et des assemblages plats, généralement entre des éléments en béton ou maçonnerie et des panneaux en CLT, et pour la réalisation de connexions continues au cisaillement. Disponible en deux versions.

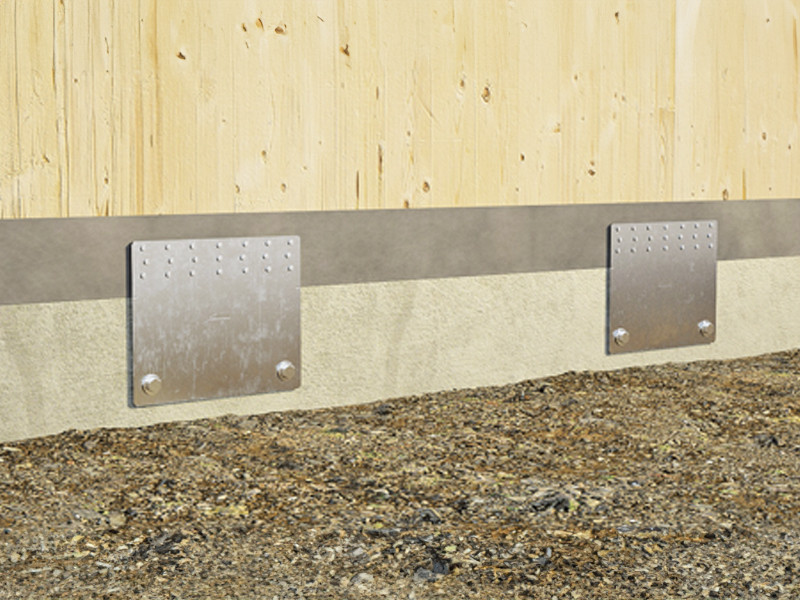

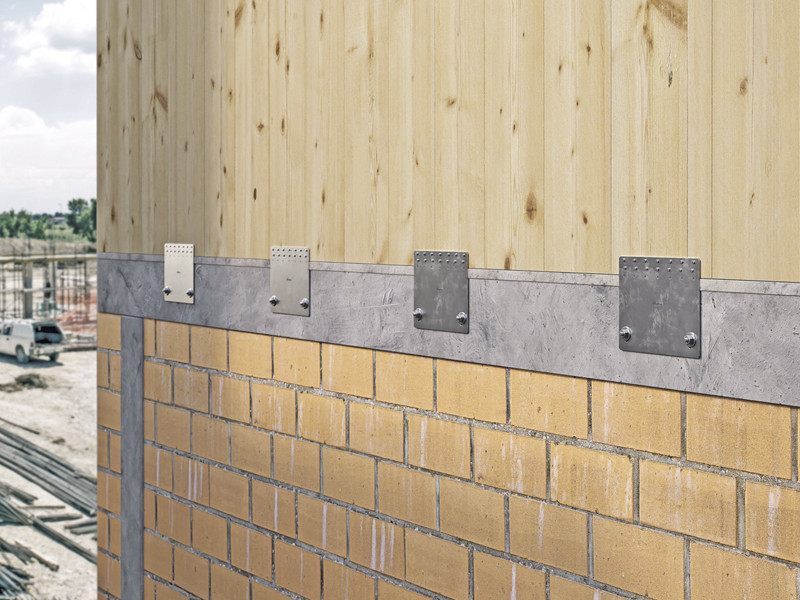

TITAN PLATE C, LA PLAQUE PERFORÉE IDÉALE POUR RÉALISER DES SURÉLÉVATIONS
La plaque TITAN PLATE C est conçue pour être fixée avec des clous ou des vis, avec fixation partielle ou totale, et peut être également fixée en présence de mortier pour lit de pose. Elle offre une polyvalence dans le choix des configurations de fixation.
Cette solution est conçue, calculée et testée en fixation partielle et totale, avec direction des fibres horizontale ou verticale. TITAN PLATE C est marquée CE selon EN 14545 et est disponible en version TCP300 avec une épaisseur majorée optimisée pour CLT.
En acier au carbone électrozingué, elle est idéale pour la réalisation d’assemblages en cisaillement bois-béton de panneaux et de poutres en bois, et peut être utilisée sur CLT, LVL, bois massif et bois lamellé-collé, ossatures plateformes et panneaux à base de bois.
Documentation
| Fiche technique | |
|---|---|
| Déclaration des performances (DOP) | Télécharger |
| Cahier des charges | |
| Fichier CAO | |
| Fichier BIM.ifc | |
| Fichier BIM.rfa |

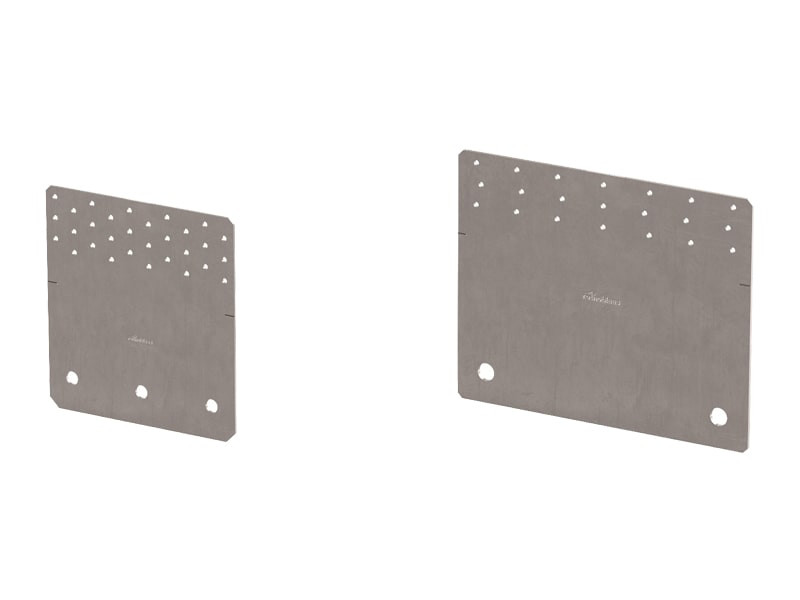

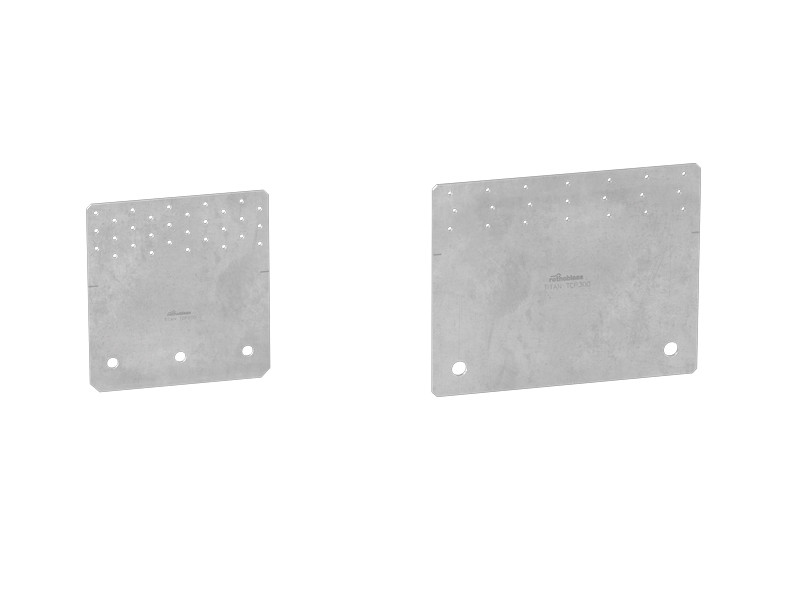

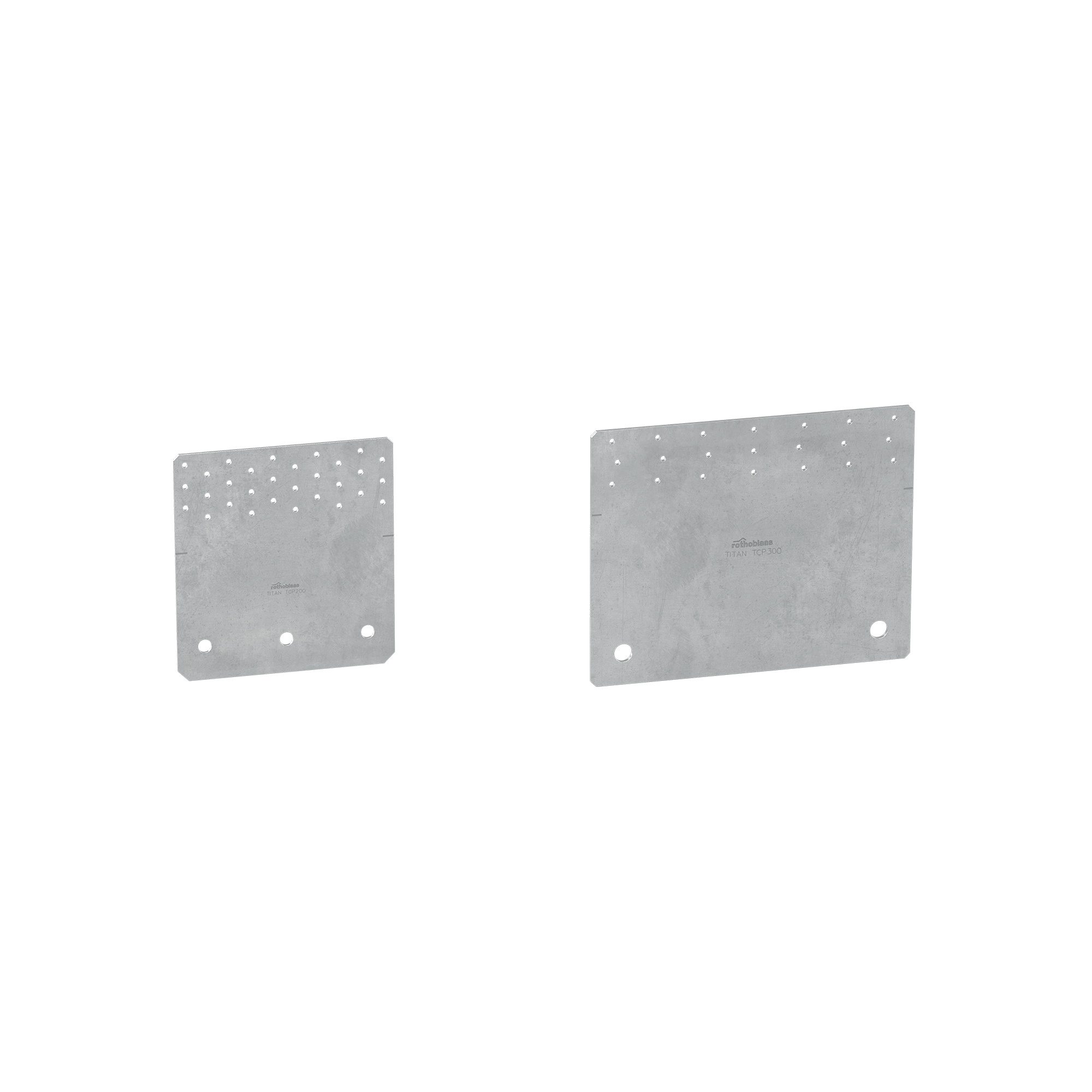

TITAN PLATE TCP
| CODE | B
[mm]
|
H
[mm]
|
s
[mm]
|
pcs. |
|---|---|---|---|---|
| TCP200 | 200 | 214 | 3 | 10 |
| TCP300 | 300 | 240 | 4 | 5 |
Specifications
Fourniture et mise en œuvre de plaque pour force de cisaillement pour structures en bois, type TITAN PLATE.
Marquage CE selon EN 14545
Domaines d’utilisation :
– Assemblages bois-béton, bois-acier
Matériau :
– Plaque perforée bidimensionnelle en acier au carbone Z275
Géométrie :
– B (mm) = :
– H (mm) = :
– Épaisseur s (mm) = :
Instructions pour la pose et performances mécaniques selon les indications fournies sur les fiches techniques du produit et prévues par la documentation technique de conception.
Produits connexes
-
LBS
VIS À TÊTE RONDE POUR PLAQUES
-
LBA
POINTE À ADHÉRENCE OPTIMISÉE
-
SNAIL PULSE
MÈCHE PERFORATRICE EN HM AVEC ATTACHE POUR MANDRINS SDS-PLUS
-
SKR | SKS | SKP
ANCRAGE POUR BÉTON À VISSER
-
INA
TIGE FILETÉE CLASSE ACIER 5.8 ET 8.8 POUR ANCRAGES CHIMIQUES
-

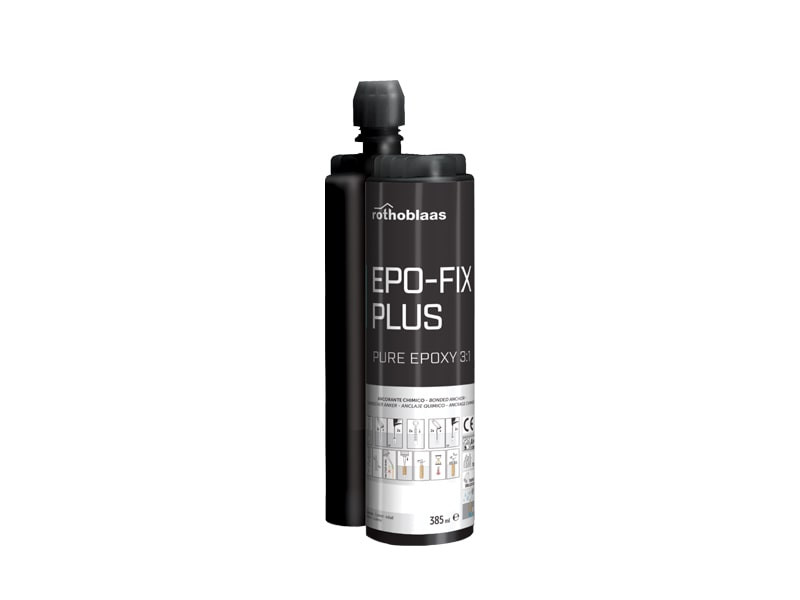

EPO-FIX PLUS
