PROFIL RÉSILIENT À HAUTES PERFORMANCES POUR L'ISOLATION ACOUSTIQUE

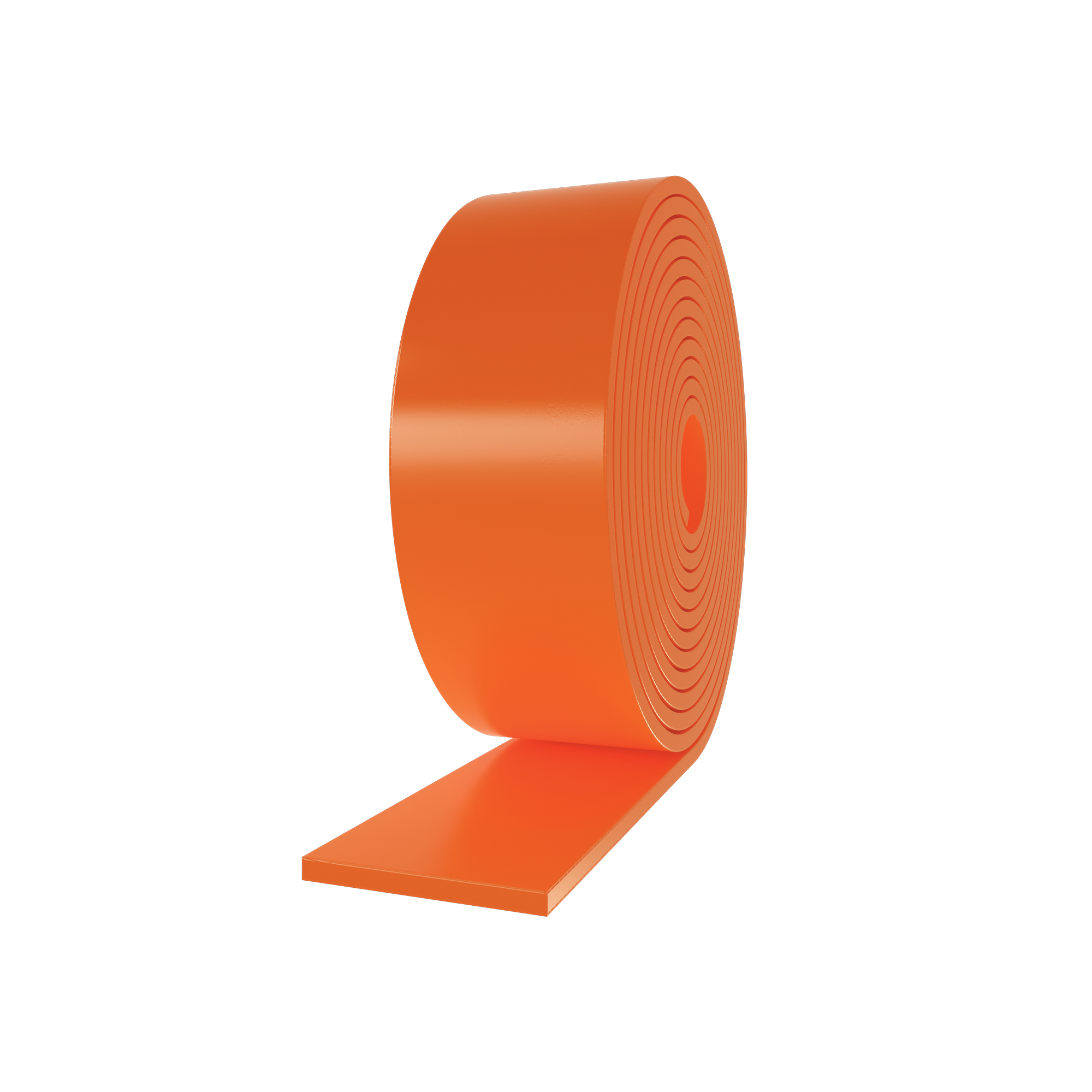

XYLOFON

L’isolation acoustique des parois d’une structure en bois, acier ou maçonnerie, est un confort indispensable.

XYLOFON est le profil résilient qui garantit l’isolation acoustique maximale grâce à sa capacité de résoudre le problème du bruit par voie solidienne.
Il s’agit d’un produit certifié selon ETE et la norme EPD pour l’impact environnemental.

APPLICATIONS

• Testé et certifié pour séparer les matériaux de construction (phénomènes de désolidarisation et d'interruption mécanique)

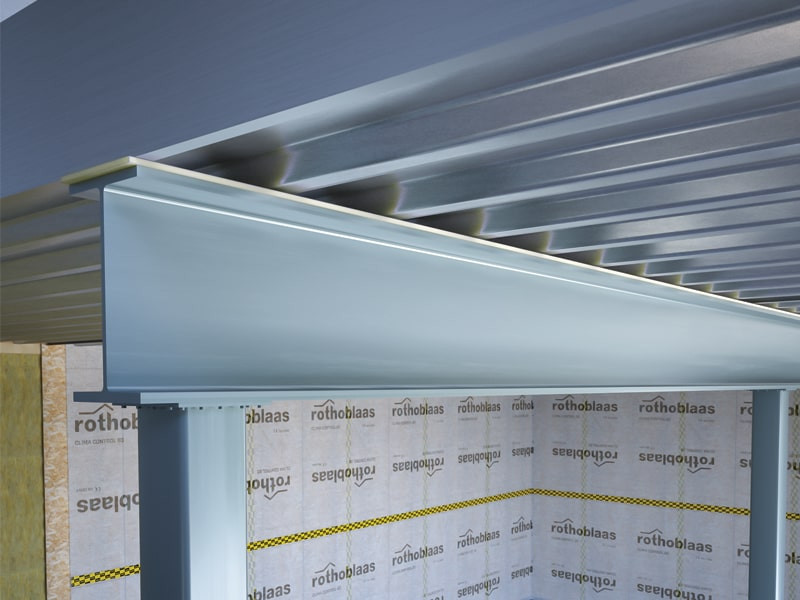

• Idéal pour CLT, LVL, acier et béton
• Applicable avec des agrafes, PRIMER SPRAY, DOUBLE BAND
• Pour l’isolation acoustique de parois et planchers assemblés avec des équerres

Grâce à la structure monolithique du polyuréthane, la gamme XYLOFON offre des valeurs d’amélioration acoustique testée allant de 6 dB à plus de 15 dB.

Video

CARACTÉRISTIQUES
• Réalisé en mélange polyuréthane, XYLOFON est un profil monolithique qui maintient l'imperméabilité, la stabilité et les propriétés élastiques à long terme.
• Disponible en 6 variantes avec 6 duretés différentes capables de supporter une large gamme de charges sans influencer les choix de conception et permettant des déformations contrôlées qui n'affectent pas la stabilité statique
• Testé par le Centre de recherche industrielle de l'Université de Bologne selon la norme EN ISO 10848 dans le FLANKSOUND PROJECT.
• Également testé par l'Institut ETH de Zurich pour la résistance au feu, qui atteint des performances égales à une solution EI 60 sans qu'il soit nécessaire d'utiliser des produits d’étanchéité ignifuges supplémentaires
• Facile à poser : il s’installe avec les outils de chantier les plus courants
• Après un processus réglementaire strict, il a été testé et certifié selon ETE-23/0061

Les composants et le cycle de vie de XYLOFON peuvent être consultés dans l'EPD (Environmental Product Declaration).
Produit sans substances nocives.

COMMENT CHOISIR LE BON XYLOFON ? AVEC MYPROJECT
Pour une bonne isolation acoustique de la paroiavec XYLOFON, il est nécessaire de choisir le profil acoustique ayant les caractéristiques les plus appropriées. Grâce au module Acustica du logiciel de conception MyProject, calculer l’isolation acoustique adaptée pour des structures de différent type (CLT, à ossature) est très simple. Le logiciel permet de :

• Concevoir l'isolation acoustique à différentes fréquences de projet
• Calculer l'indice de réduction des vibrations selon la norme EN ISO 12354
• Calculer le profil résilient XYLOFON et le représenter sur un plan imprimable pour une installation correcte
• Calculer la solution d'isolation acoustique pour les structures à ossature et pour les structures en CLT
• Importer le fichier .dxf avec reconnaissance automatique des cloisons et des dimensions
• Imprimer le rapport technique complet de calcul et les graphiques de performanceì

Caractéristiques

Matériau Mélange de polyuréthane monolithique de 35 à 90 shore
Épaisseur 6,0 mm
Dimensions bandes de 80 à 140 mm
Charge linéaire applicable de 2,0 à 630 kN/m
Performances acoustiques ★ ★ ★ ★ ★
Stabilité dans le temps ★ ★ ★ ★ ★

Documentation

Fiche technique
Solutions pour l'acoustique - manuel technique
Certification ETA
Cahier des charges
Soundproofing TEST REPORT
Environmental Product Declaration (EPD)

XYLOFON

CODE B
[mm]
L
[m]
s
[mm]
pcs.
XYL20050 50 3.66 6 1
XYL20080 80 3.66 6 1
XYL20090 90 3.66 6 1
XYL20100 100 3.66 6 1
XYL20120 120 3.66 6 1
XYL20140 140 3.66 6 1
XYL20160 160 3.66 6 1
XYL35080 80 3.66 6 1
XYL35090 90 3.66 6 1
XYL35100 100 3.66 6 1
XYL35120 120 3.66 6 1
XYL35140 140 3.66 6 1
XYL35160 160 3.66 6 1
XYL50080 80 3.66 6 1
XYL50090 90 3.66 6 1
XYL50100 100 3.66 6 1
XYL50120 120 3.66 6 1
XYL50140 140 3.66 6 1
XYL50160 160 3.66 6 1
XYL70080 80 3.66 6 1
XYL70090 90 3.66 6 1
XYL70100 100 3.66 6 1
XYL70120 120 3.66 6 1
XYL70140 140 3.66 6 1
XYL70160 160 3.66 6 1
XYL80080 80 3.66 6 1
XYL80090 90 3.66 6 1
XYL80100 100 3.66 6 1
XYL80120 120 3.66 6 1
XYL80140 140 3.66 6 1
XYL80160 160 3.66 6 1
XYL90080 80 3.66 6 1
XYL90090 90 3.66 6 1
XYL90100 100 3.66 6 1
XYL90120 120 3.66 6 1
XYL90140 140 3.66 6 1
XYL90160 160 3.66 6 1

Specifications

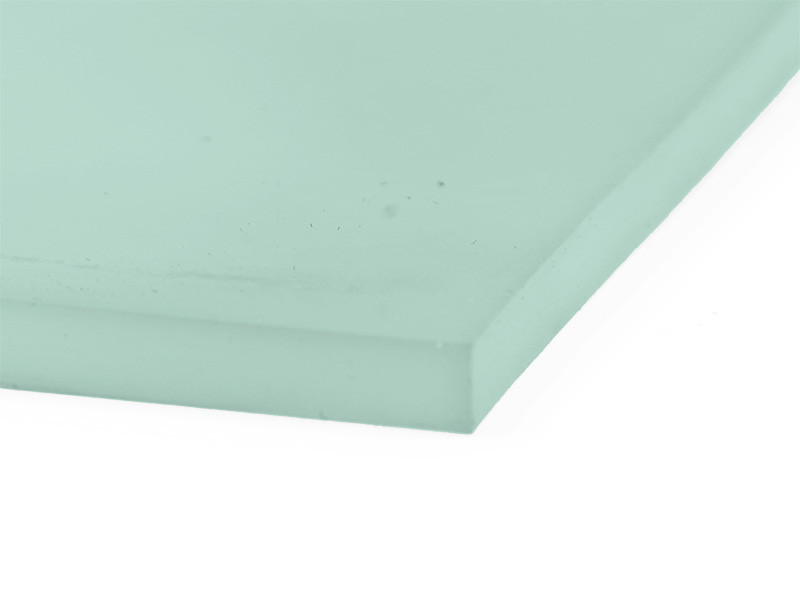

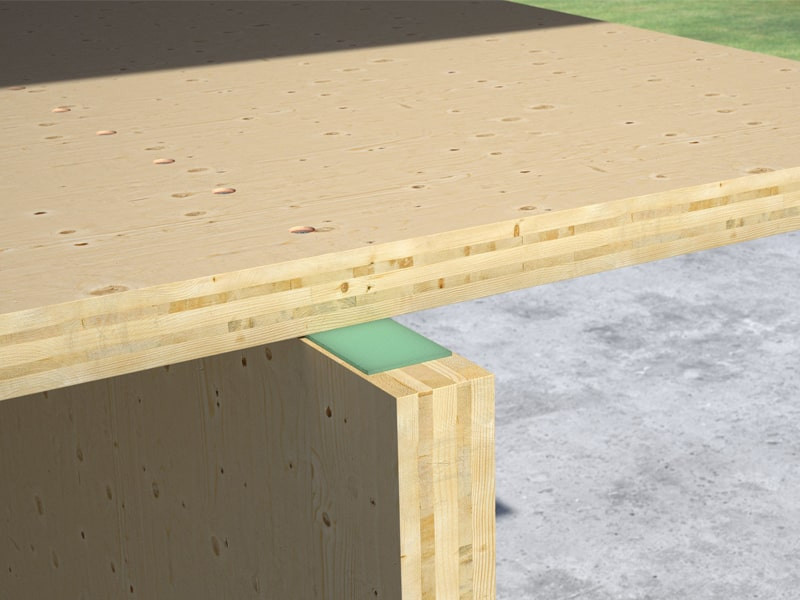

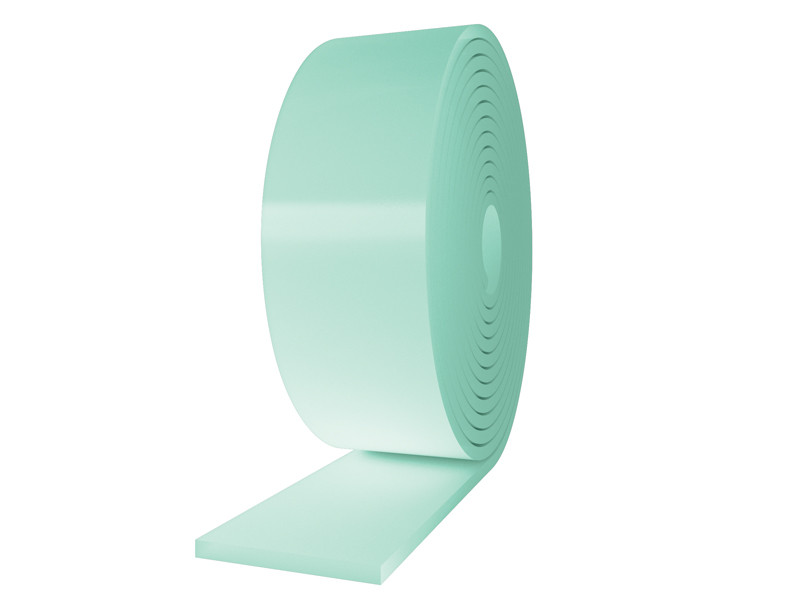

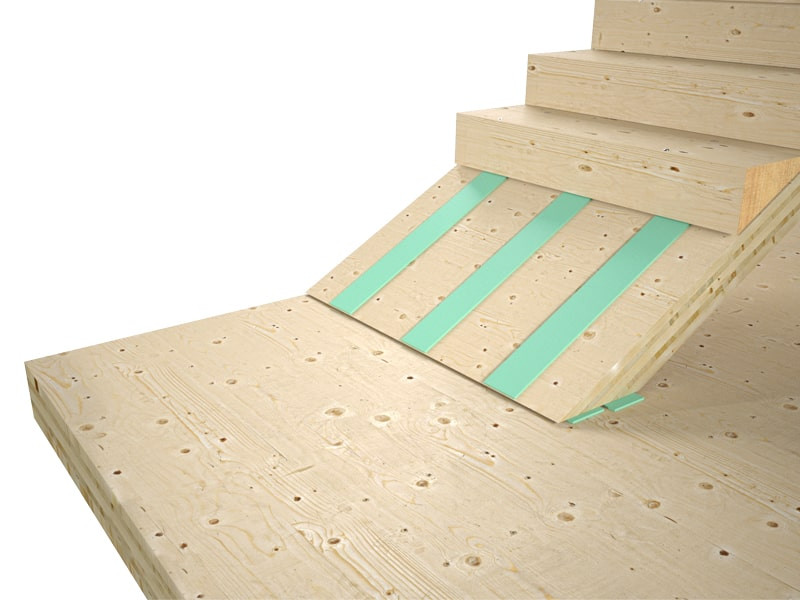

XYLOFON 20 - NEW
Il s'agit de l'innovation de la gamme pour les structures légères et les faibles charges avec les performances pour le Mass Timber.
Charge acoustique de 0,016 à 0,14 N/mm², également indiqué pour l'isolation de bâtiments à ossature, toitures et planchers de petite taille.
Fourniture et pose sur place de profil résilient hautes performances pour l'isolation acoustique, de type XYLOFON 20.

Composition
Mélange de polyuréthane

Performances
Amélioration acoustique testée : Δl,ij(3): > 7 dB
Charge maximale applicable (abaissement 3mm ) : 1,25 N/mm²
Charge acoustique : de 0,016 à 0,14 N/mm²

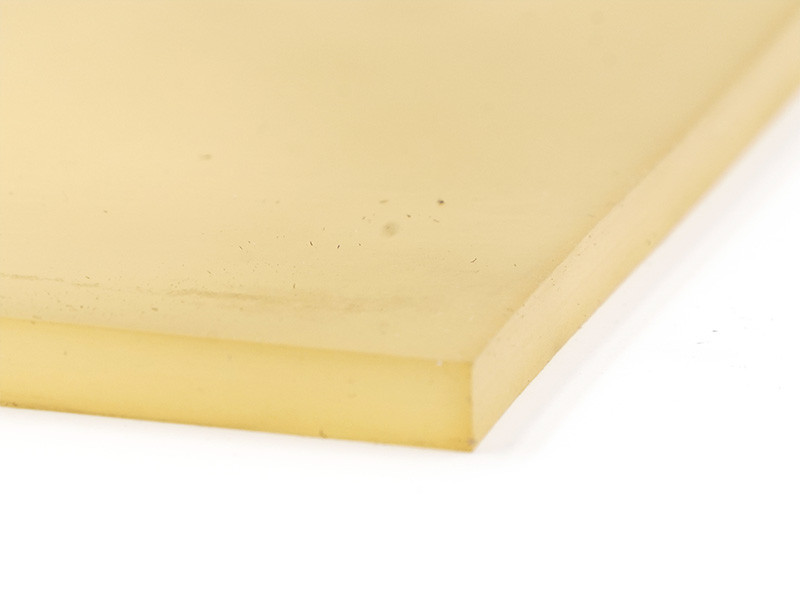

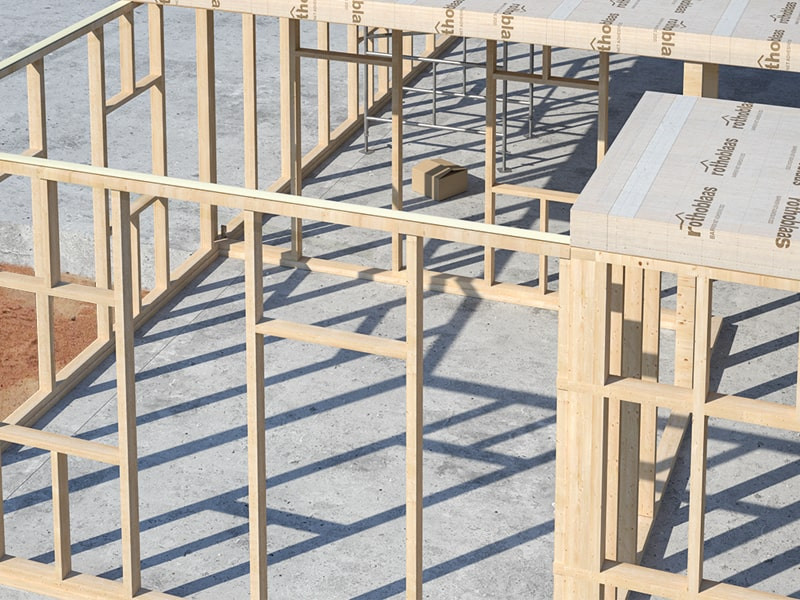

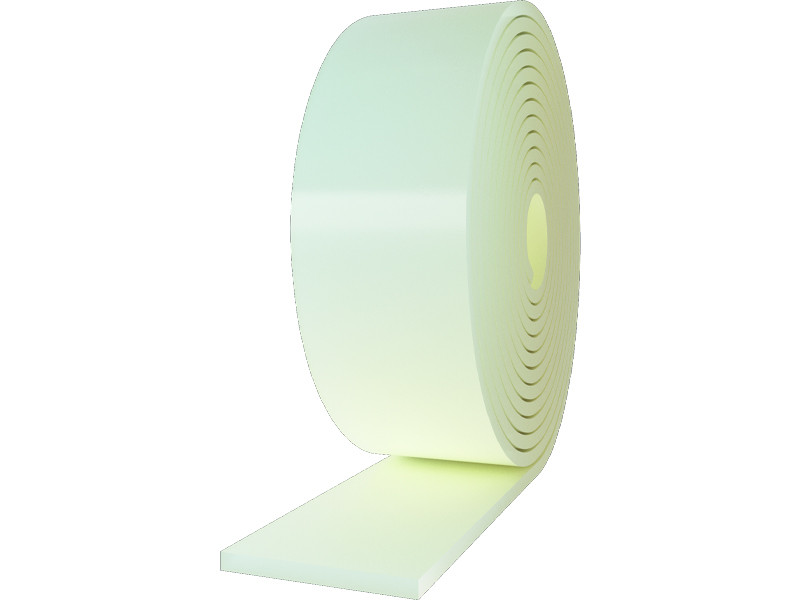

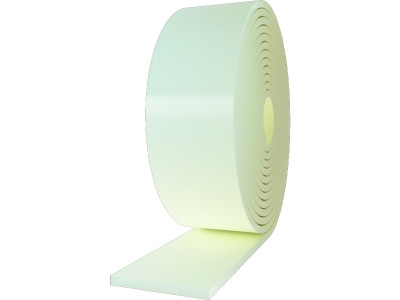

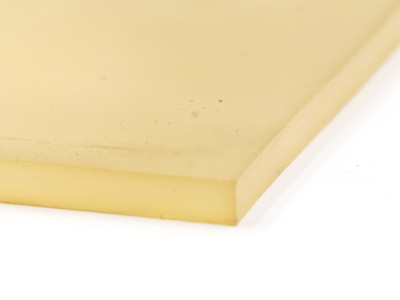

XYLOFON 35
Il convient pour les faibles charges et résulte idéal pour l’application dans des structures avec charge acoustique de 0,038 à 0,32 N/mm².
Indiqué pour la pose entre les éléments structurels car il crée une séparation physique mécanique entre les deux éléments, évitant ainsi la transmission des vibrations provoquées par le piétinement.
Pour augmenter la capacité d'absorption des vibrations, il est conseillé de poser le profil en-dessous et au-dessus du plancher en bois.

Poser le profil sur la section supérieure de la paroi et le fixer mécaniquement avec des agrafes tous les 40/60 cm. Poser successivement le panneau horizontal du plancher et répéter l’opération.

Fourniture et pose sur place de profil résilient hautes performances pour l’isolation acoustique, de type XYLOFON 35.

Composition
Mélange polyuréthane à structure monolithique stable et hautement imperméable à l’eau (absorption d’eau après 48h < 1%).
Extrêmement stable et sans déformation dans le temps. Ne contient pas de COV ni de substances nocives.

Performances
Amélioration acoustique testée : Δl,ij (3): 7,4 dB
Charge maximale applicable (abaissement 3mm ) : 3,61 N/mm²
Charge acoustique : de 0,038 à 0,32 N/mm²

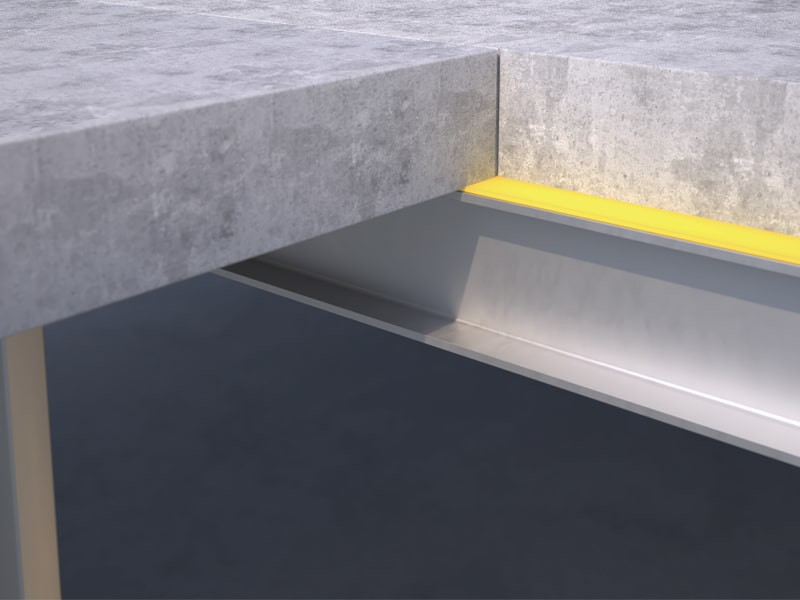

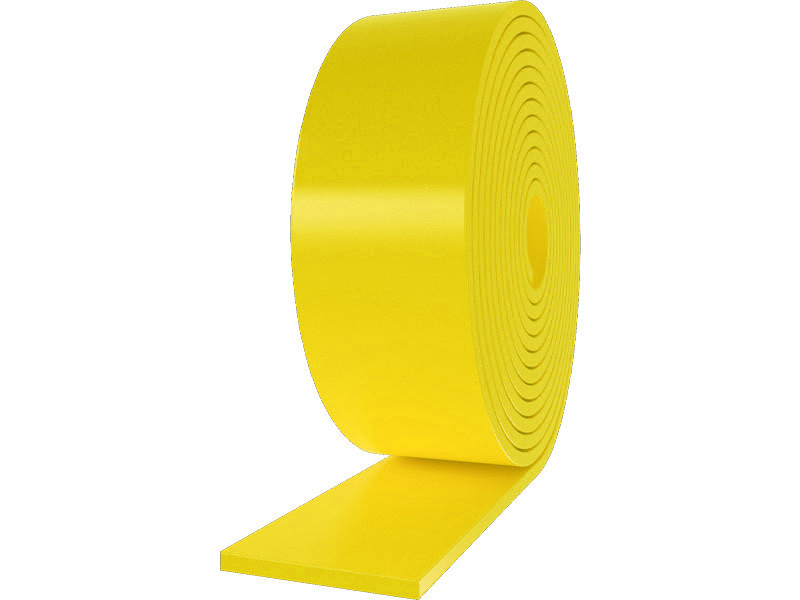

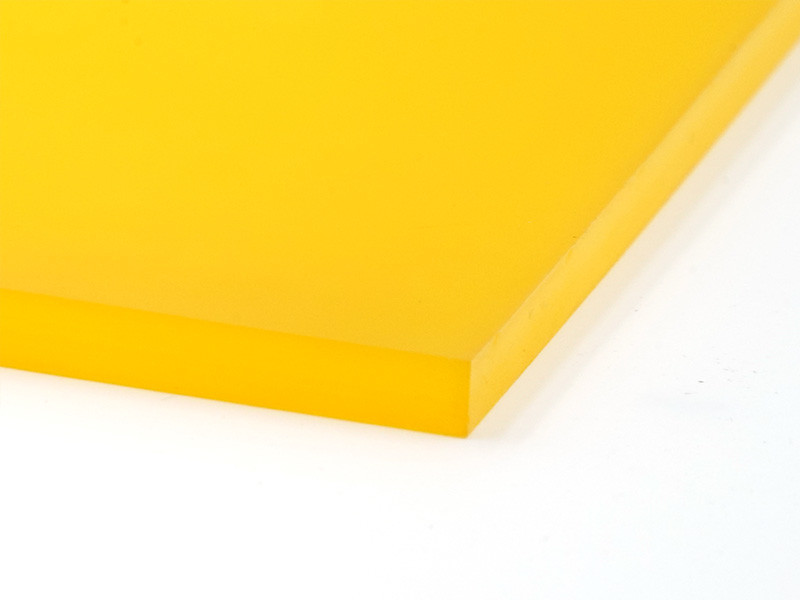

XYLOFON 50
Pour des charges moyennes et à la base de petits bâtiments à étages car il supporte des charges acoustiques de 0,22 à 0,68 N/mm².

Comme XYLOFON 35, il est indiqué pour la pose entre bois et bois. Il empêche la transmission des vibrations provoquées par les impacts, en particulier s'il est posé à la fois sous et au-dessus du plancher en bois.
Poser le profil sur la section supérieure de la paroi et le fixer mécaniquement avec des agrafes tous les 40/60 cm.
Poser successivement le panneau horizontal du plancher et répéter l’opération.

Fourniture et pose sur place de profil résilient hautes performances pour l’isolation acoustique, de type XYLOFON 50.

Composition
Mélange polyuréthane à structure monolithique stable et hautement imperméable à l’eau. Produit sans COV ou substances nocives. Extrêmement stable et sans déformation dans le temps.

Performances
Amélioration acoustique testée : Δl,ij (3): 10,6 dB
Charge maximale applicable (abaissement 3mm ) : 8,59 N/mm²
Charge acoustique : de 0,22 à 0,68 N/mm²

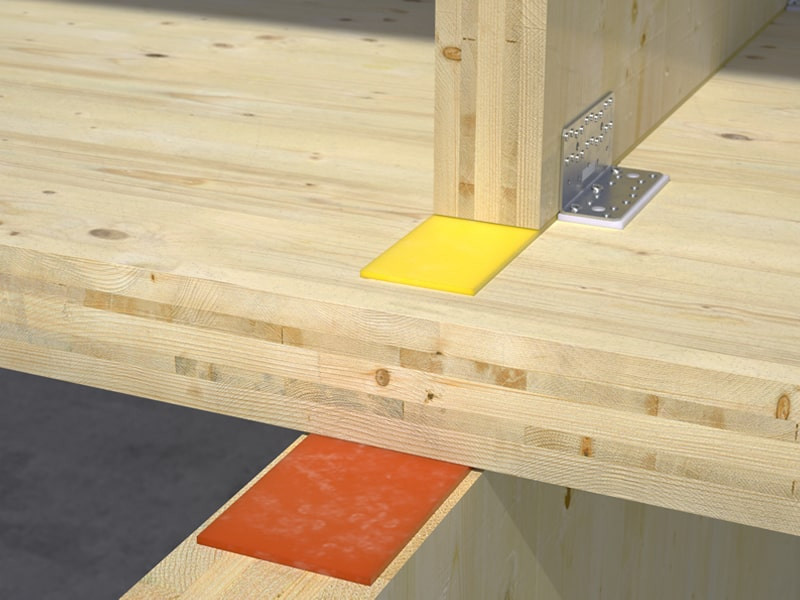

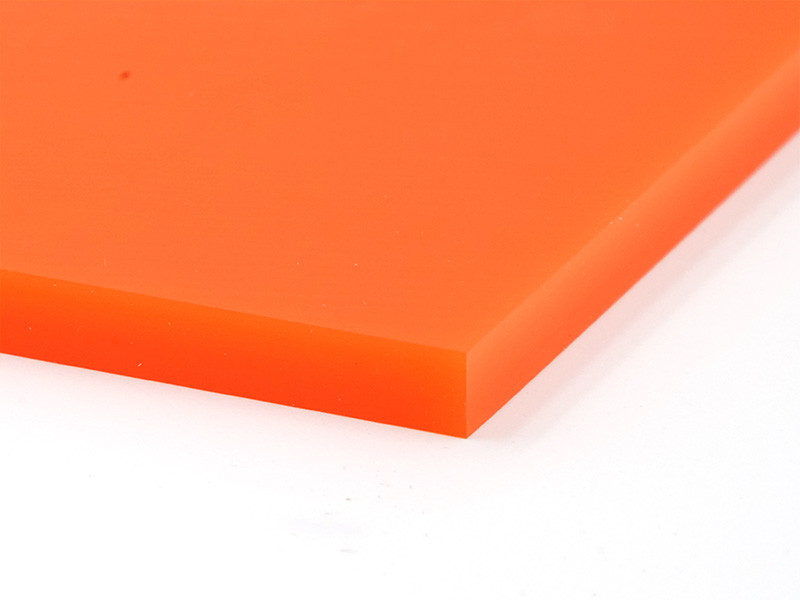

XYLOFON 70
Pour des charges moyennement élevées et à la base de bâtiments à étages car il supporte des charges acoustiques de 0,49 à 1,5 N/mm²
Idéal pour l’absorption des vibrations solidiennes des planchers en bois.
Poser le profil sur la section supérieure de la paroi et le fixer mécaniquement avec des agrafes tous les 40/60 cm.
Poser successivement le panneau horizontal du plancher et répéter l’opération.

Fourniture et pose sur place de profil résilient hautes performances pour l’isolation acoustique, de type XYLOFON 70.

Composition
Mélange polyuréthane à structure monolithique stable et hautement imperméable à l’eau (absorption de l’eau après 48h < 1 %).
Extrêmement stable et sans déformation dans le temps. Ne contient pas de COV ni de substances nocives.

Performances
Amélioration acoustique testée : Δl,ij (3): 7,8 dB
Charge maximale applicable (abaissement 3mm ) : 11,1 N/mm²
Charge acoustique : de 0,49 à 1,5 N/mm²

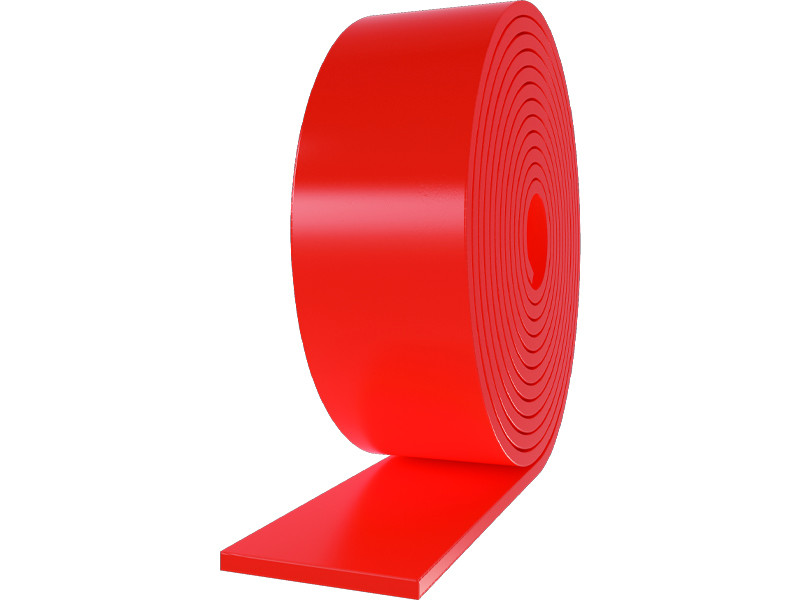

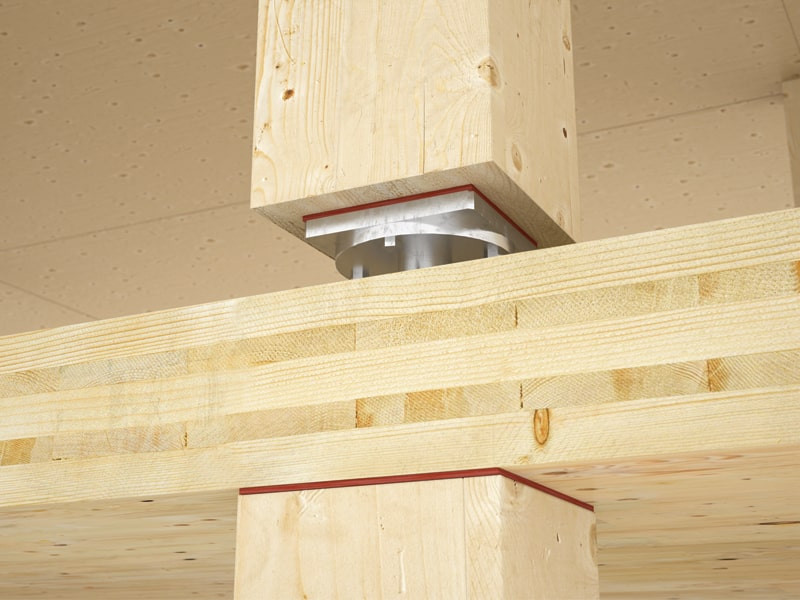

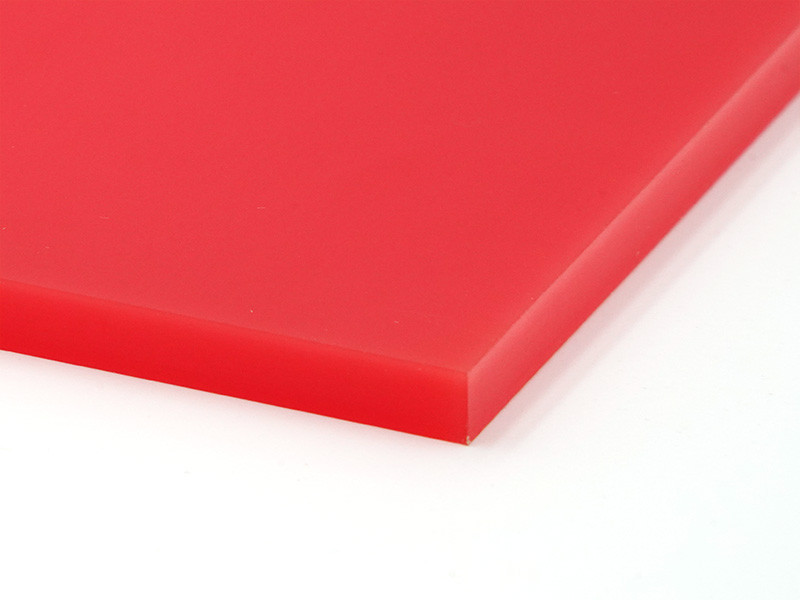

XYLOFON 80
Pour des charges élevées et à la base de bâtiments à plusieurs étages. La charge maximale applicable est de 19,51 N/mm².
Pour augmenter la capacité d'absorption des vibrations, il est conseillé de poser le profil en-dessous et au-dessus du plancher en bois. Poser le profil sur la section supérieure de la paroi et le fixer mécaniquement avec des agrafes tous les 40/60 cm.
Poser successivement le panneau horizontal du plancher et répéter l’opération.

Fourniture et pose sur place de profil résilient hautes performances pour l’isolation acoustique, de type XYLOFON 80.

Composition
Mélange polyuréthane à structure monolithique stable et hautement imperméable à l’eau (absorption de l’eau après 48h < 1 %).
Extrêmement stable et sans déformation dans le temps.
Produit sans COV ou substances nocives.

Performances
Amélioration acoustique testée : Δl,ij (3): > 7 dB
Charge maximale applicable (abaissement 3mm ) : 19,51 N/mm²
Charge acoustique : de 1,3 à 2,4 N/mm²

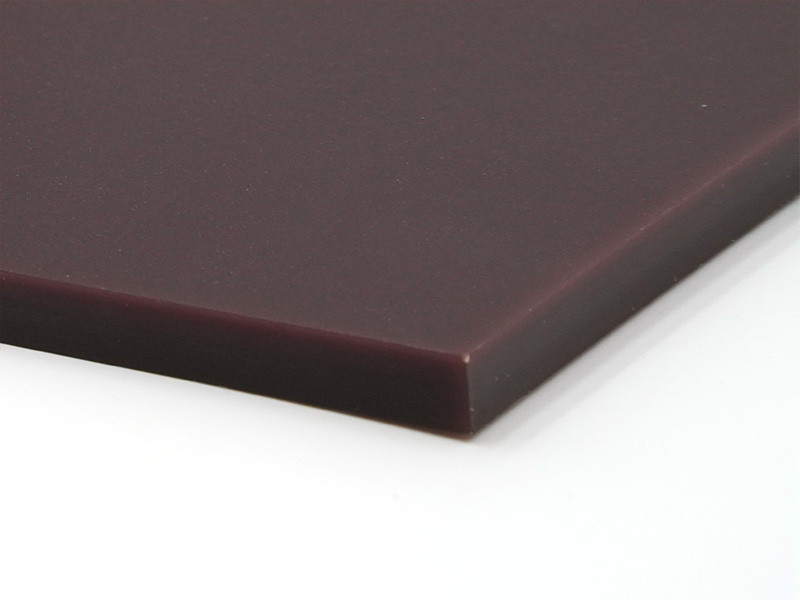

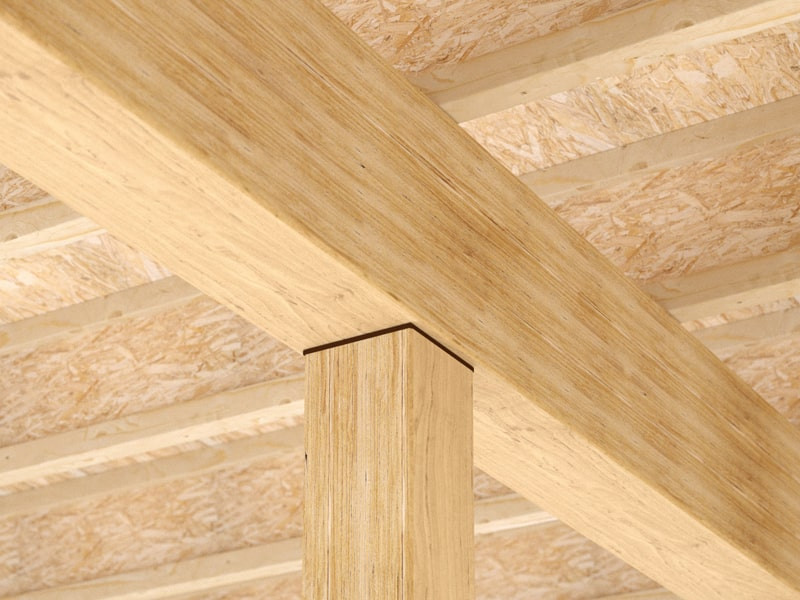

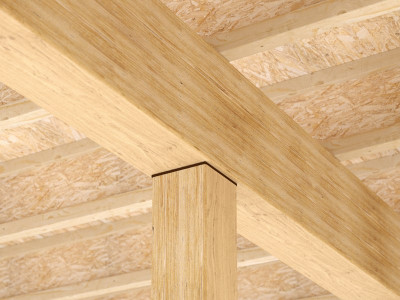

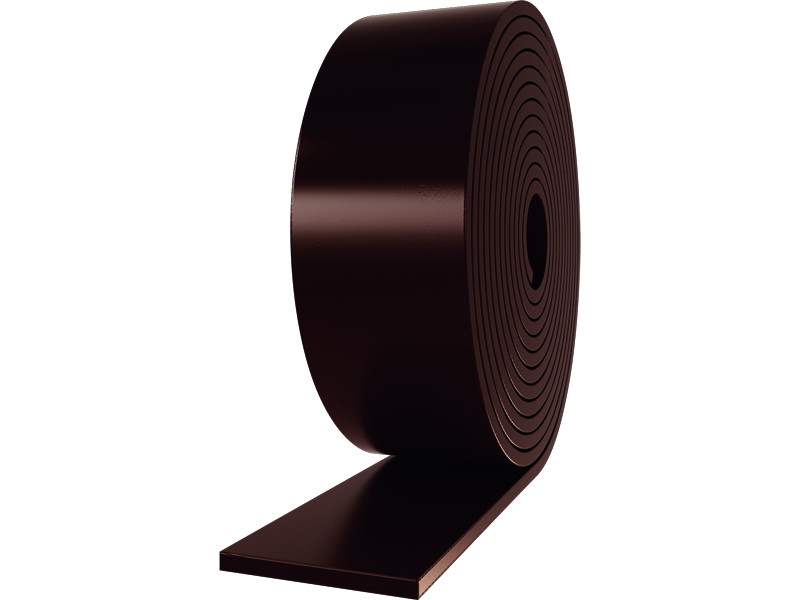

XYLOFON 90
Pour des charges très élevées et à la base de bâtiments à plusieurs étages ou de tours. La charge maximale applicable est de 29,87 N/mm².
Idéal également pour l’absorption des vibrations dans des structures en LVL.
Pour augmenter la capacité d'absorption des vibrations, il est conseillé de poser le profil en-dessous et au-dessus du plancher en bois. Poser le profil sur la section supérieure de la paroi et le fixer mécaniquement avec des agrafes tous les 40/60 cm. Poser successivement le panneau horizontal du plancher et répéter l’opération.

Fourniture et pose sur place de profil résilient hautes performances pour l’isolation acoustique, de type XYLOFON 90.

Composition
Mélange polyuréthane à structure monolithique stable et hautement imperméable à l’eau (absorption de l’eau après 48h < 1 %).
Extrêmement stable et sans déformation dans le temps. Produit sans COV ou substances nocives.

Performances
Amélioration acoustique testée : Δl,ij (3): > 6 dB
Charge maximale applicable (abaissement 3mm ) : 29,87 N/mm²
Charge acoustique : de 2,2 à 4,5 N/mm²
