XYLOFON
L’isolation acoustique des parois d’une structure en bois, acier ou maçonnerie, est un confort indispensable.

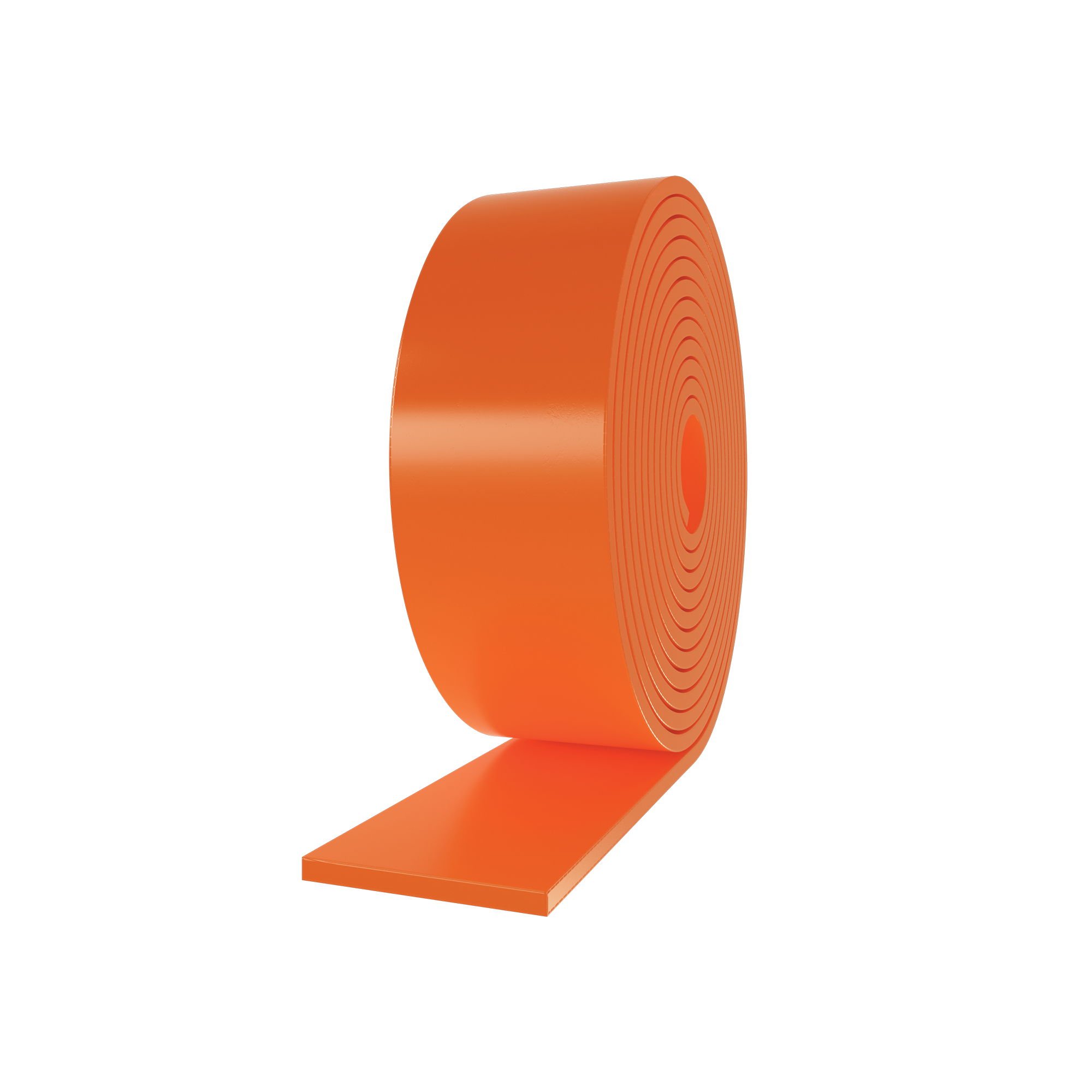

XYLOFON est le profil résilient qui garantit l’isolation acoustique maximale grâce à sa capacité de résoudre le problème du bruit par voie solidienne.
Il s’agit d’un produit certifié selon ETE et la norme EPD pour l’impact environnemental.
APPLICATIONS
• Testé et certifié pour séparer les matériaux de construction (phénomènes de désolidarisation et d'interruption mécanique)
• Idéal pour CLT, LVL, acier et béton
• Applicable avec des agrafes, PRIMER SPRAY, DOUBLE BAND
• Pour l’isolation acoustique de parois et planchers assemblés avec des équerres
Grâce à la structure monolithique du polyuréthane, la gamme XYLOFON offre des valeurs d’amélioration acoustique testée allant de 6 dB à plus de 15 dB.
Description
CARACTÉRISTIQUES
• Réalisé en mélange polyuréthane, XYLOFON est un profil monolithique qui maintient l'imperméabilité, la stabilité et les propriétés élastiques à long terme.
• Disponible en 6 variantes avec 6 duretés différentes capables de supporter une large gamme de charges sans influencer les choix de conception et permettant des déformations contrôlées qui n'affectent pas la stabilité statique
• Testé par le Centre de recherche industrielle de l'Université de Bologne selon la norme EN ISO 10848 dans le FLANKSOUND PROJECT.
• Également testé par l'Institut ETH de Zurich pour la résistance au feu, qui atteint des performances égales à une solution EI 60 sans qu'il soit nécessaire d'utiliser des produits d’étanchéité ignifuges supplémentaires
• Facile à poser : il s’installe avec les outils de chantier les plus courants
• Après un processus réglementaire strict, il a été testé et certifié selon ETE-23/0061
Les composants et le cycle de vie de XYLOFON peuvent être consultés dans l'EPD (Environmental Product Declaration).
Produit sans substances nocives.
COMMENT CHOISIR LE BON XYLOFON ? AVEC MYPROJECT
Pour une bonne isolation acoustique de la paroiavec XYLOFON, il est nécessaire de choisir le profil acoustique ayant les caractéristiques les plus appropriées. Grâce au module Acustica du logiciel de conception MyProject, calculer l’isolation acoustique adaptée pour des structures de différent type (CLT, à ossature) est très simple. Le logiciel permet de :
• Concevoir l'isolation acoustique à différentes fréquences de projet
• Calculer l'indice de réduction des vibrations selon la norme EN ISO 12354
• Calculer le profil résilient XYLOFON et le représenter sur un plan imprimable pour une installation correcte
• Calculer la solution d'isolation acoustique pour les structures à ossature et pour les structures en CLT
• Importer le fichier .dxf avec reconnaissance automatique des cloisons et des dimensions
• Imprimer le rapport technique complet de calcul et les graphiques de performanceì
Documentation
-
Fiche technique
-
Manuel Technique
-
Certification ETA
-
Timber connections with Xylofon
-
Environmental Product Declaration (EPD) + (LCA)
-
Rapport d'essai de résistance au feu
XYLOFON
| CODE | B
[mm]
|
L
[m]
|
s
[mm]
|
pcs. |
DOP
|
|---|---|---|---|---|---|
| XYL20050 | 50 | 3.66 | 6 | 1 | - |
| XYL20080 | 80 | 3.66 | 6 | 1 | - |
| XYL20090 | 90 | 3.66 | 6 | 1 | - |
| XYL20100 | 100 | 3.66 | 6 | 1 | - |
| XYL20120 | 120 | 3.66 | 6 | 1 | - |
| XYL20140 | 140 | 3.66 | 6 | 1 | - |
| XYL20160 | 160 | 3.66 | 6 | 1 | - |
| XYL35080 | 80 | 3.66 | 6 | 1 | |
| XYL35090 | 90 | 3.66 | 6 | 1 | |
| XYL35100 | 100 | 3.66 | 6 | 1 | |
| XYL35120 | 120 | 3.66 | 6 | 1 | |
| XYL35140 | 140 | 3.66 | 6 | 1 | |
| XYL35160 | 160 | 3.66 | 6 | 1 | |
| XYL50080 | 80 | 3.66 | 6 | 1 | |
| XYL50090 | 90 | 3.66 | 6 | 1 | |
| XYL50100 | 100 | 3.66 | 6 | 1 | |
| XYL50120 | 120 | 3.66 | 6 | 1 | |
| XYL50140 | 140 | 3.66 | 6 | 1 | |
| XYL50160 | 160 | 3.66 | 6 | 1 | |
| XYL70080 | 80 | 3.66 | 6 | 1 | |
| XYL70090 | 90 | 3.66 | 6 | 1 | |
| XYL70100 | 100 | 3.66 | 6 | 1 | |
| XYL70120 | 120 | 3.66 | 6 | 1 | |
| XYL70140 | 140 | 3.66 | 6 | 1 | |
| XYL70160 | 160 | 3.66 | 6 | 1 | |
| XYL80080 | 80 | 3.66 | 6 | 1 | |
| XYL80090 | 90 | 3.66 | 6 | 1 | |
| XYL80100 | 100 | 3.66 | 6 | 1 | |
| XYL80120 | 120 | 3.66 | 6 | 1 | |
| XYL80140 | 140 | 3.66 | 6 | 1 | |
| XYL80160 | 160 | 3.66 | 6 | 1 | |
| XYL90080 | 80 | 3.66 | 6 | 1 | |
| XYL90090 | 90 | 3.66 | 6 | 1 | |
| XYL90100 | 100 | 3.66 | 6 | 1 | |
| XYL90120 | 120 | 3.66 | 6 | 1 | |
| XYL90140 | 140 | 3.66 | 6 | 1 | |
| XYL90160 | 160 | 3.66 | 6 | 1 |
