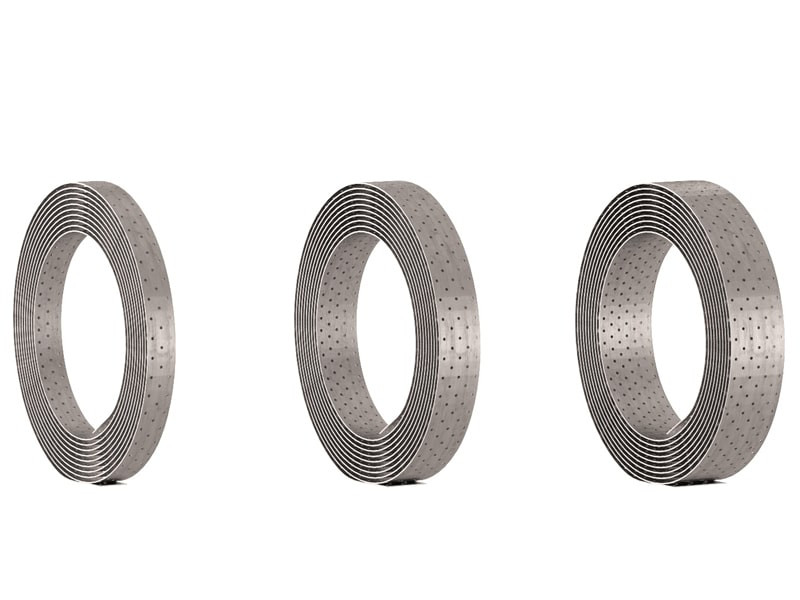

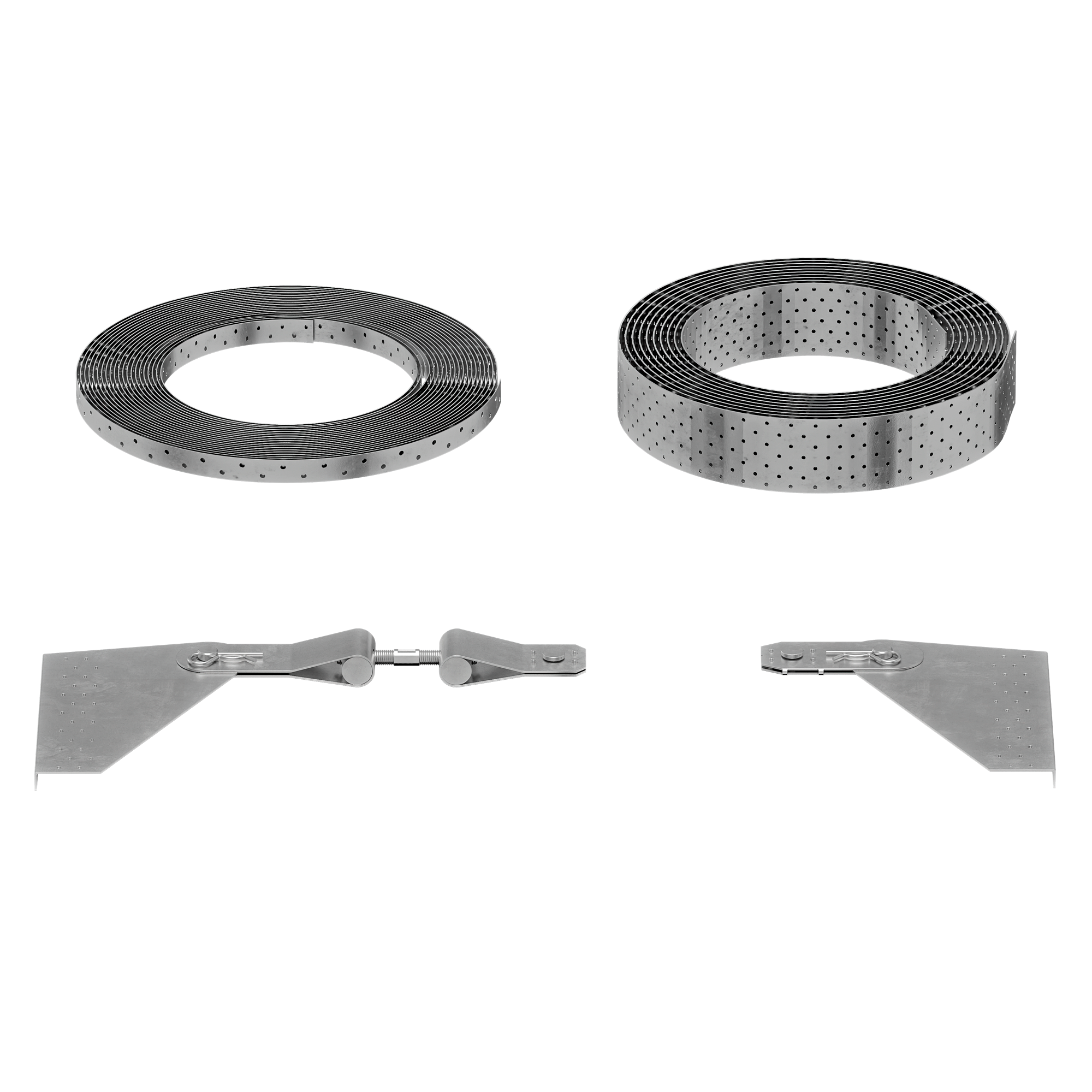

FEUILLARD PERFORÉ
LBB
Feuillard perforé en acier au carbone électozingué.

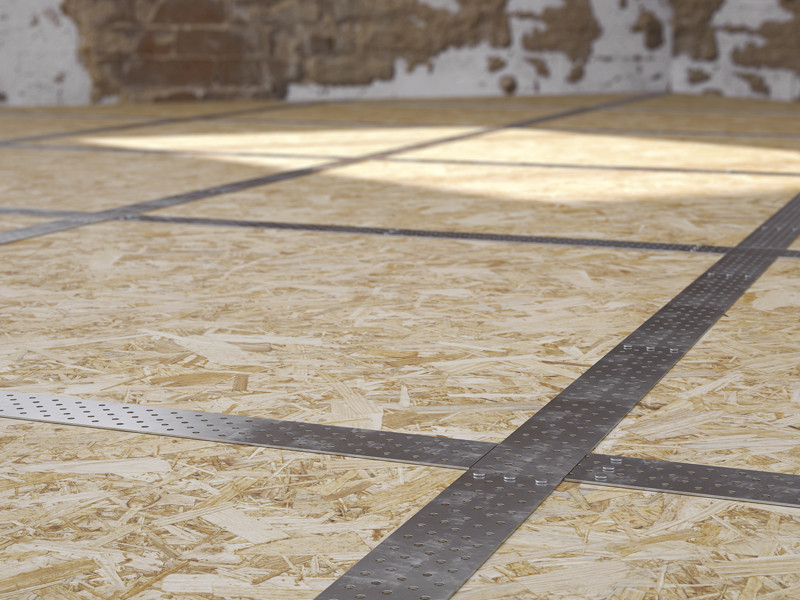

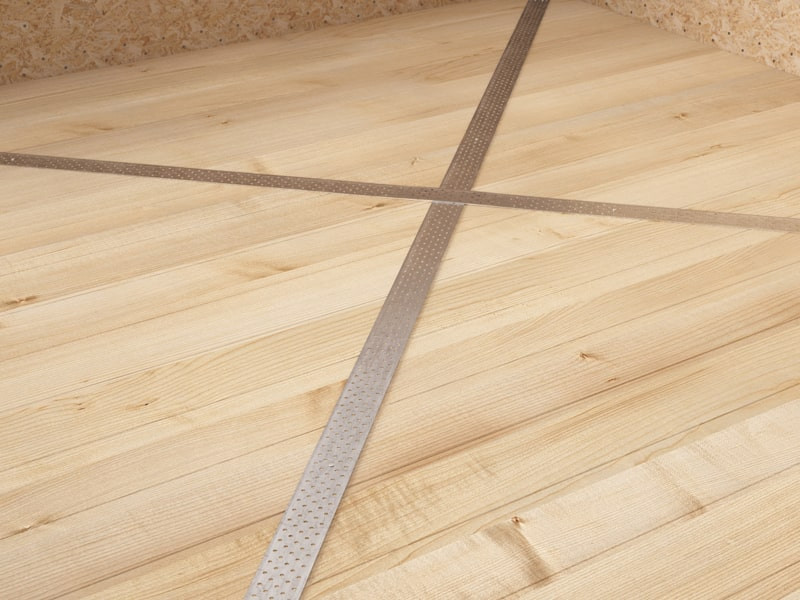

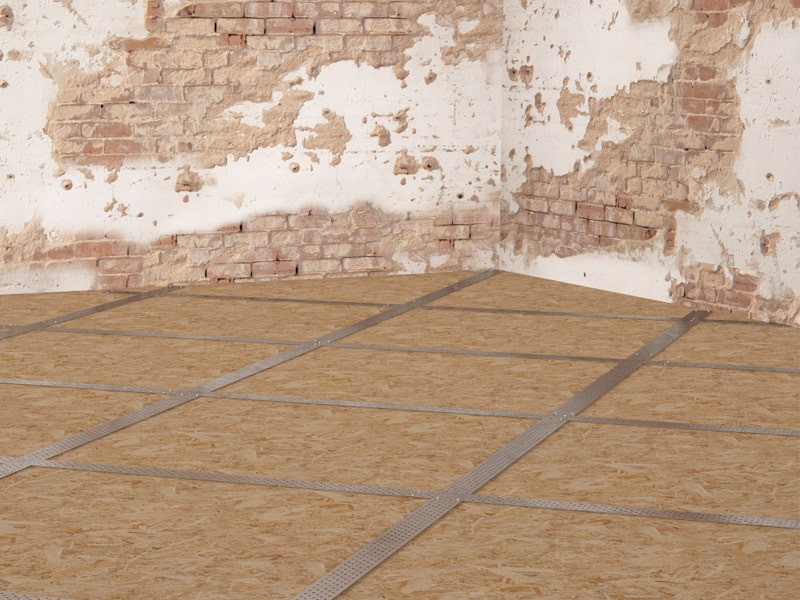

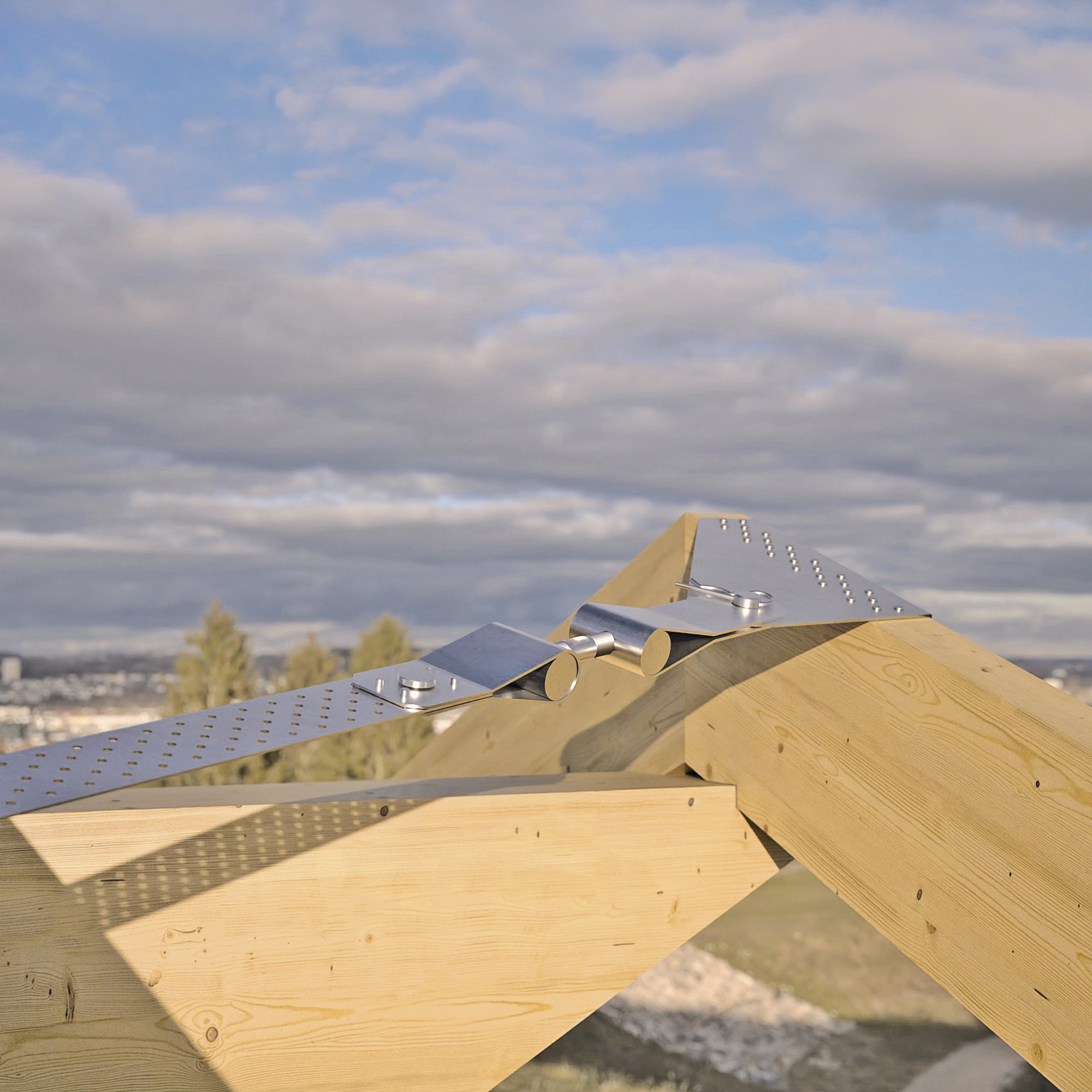

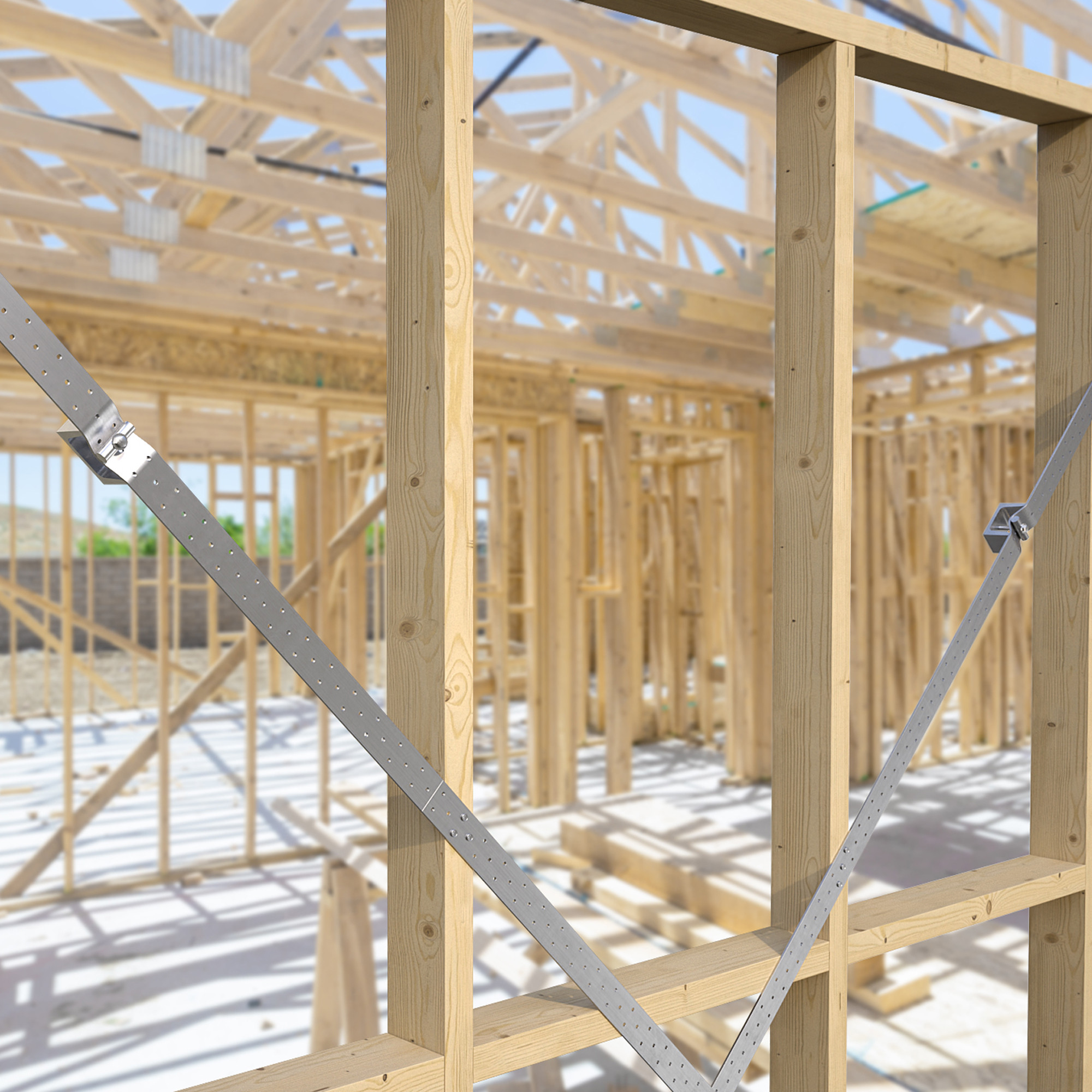

Système simple et efficace pour la réalisation de contreventements horizontaux, disponible en deux épaisseurs de 1,5 et 3,0 mm.
Acier S350 GD haute résistance pour le feuillard de 1,5 mm : résistances élevées pour une fine épaisseur.
Documentation
Fiche technique
|
|
|---|---|
| Déclaration des performances (DOP) | Télécharger |
Cahier des charges
|
|
Fichier CAO
|
|
LBB Calculator – Spreadsheet according to NDS (USA building code)
|
LBB 1,5 mm
| CODE | B
[mm]
|
L
[m]
|
s
[mm]
|
pcs. |
|---|---|---|---|---|
| LBB40 | 40 | 50 | 1.5 | 1 |
| LBB60 | 60 | 50 | 1.5 | 1 |
| LBB80 | 80 | 25 | 1.5 | 1 |
LBB 3,0 mm
| CODE | B
[mm]
|
L
[m]
|
s
[mm]
|
pcs. |
|---|---|---|---|---|
| LBB4030 | 40 | 50 | 3 | 1 |

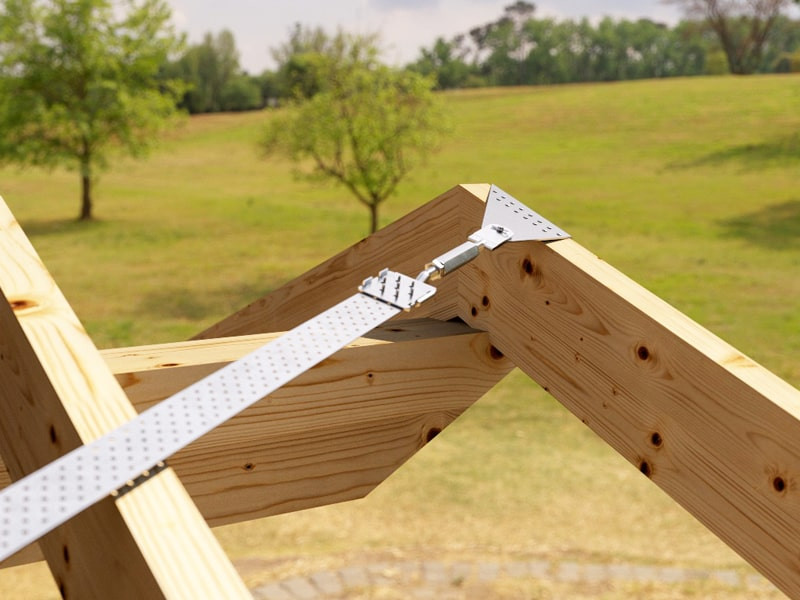

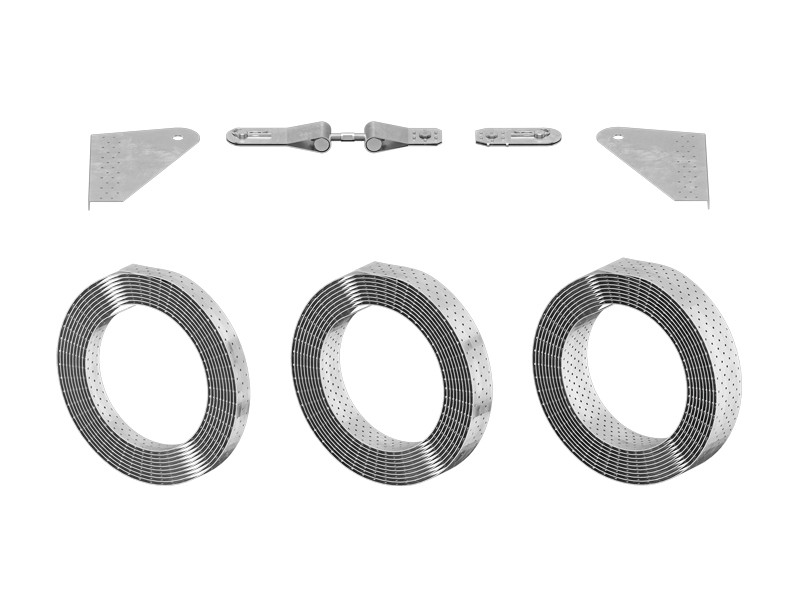

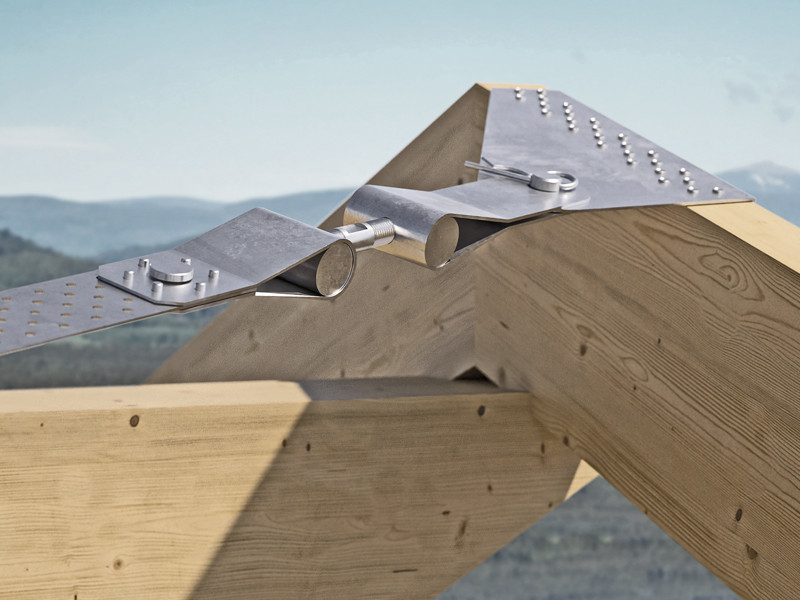

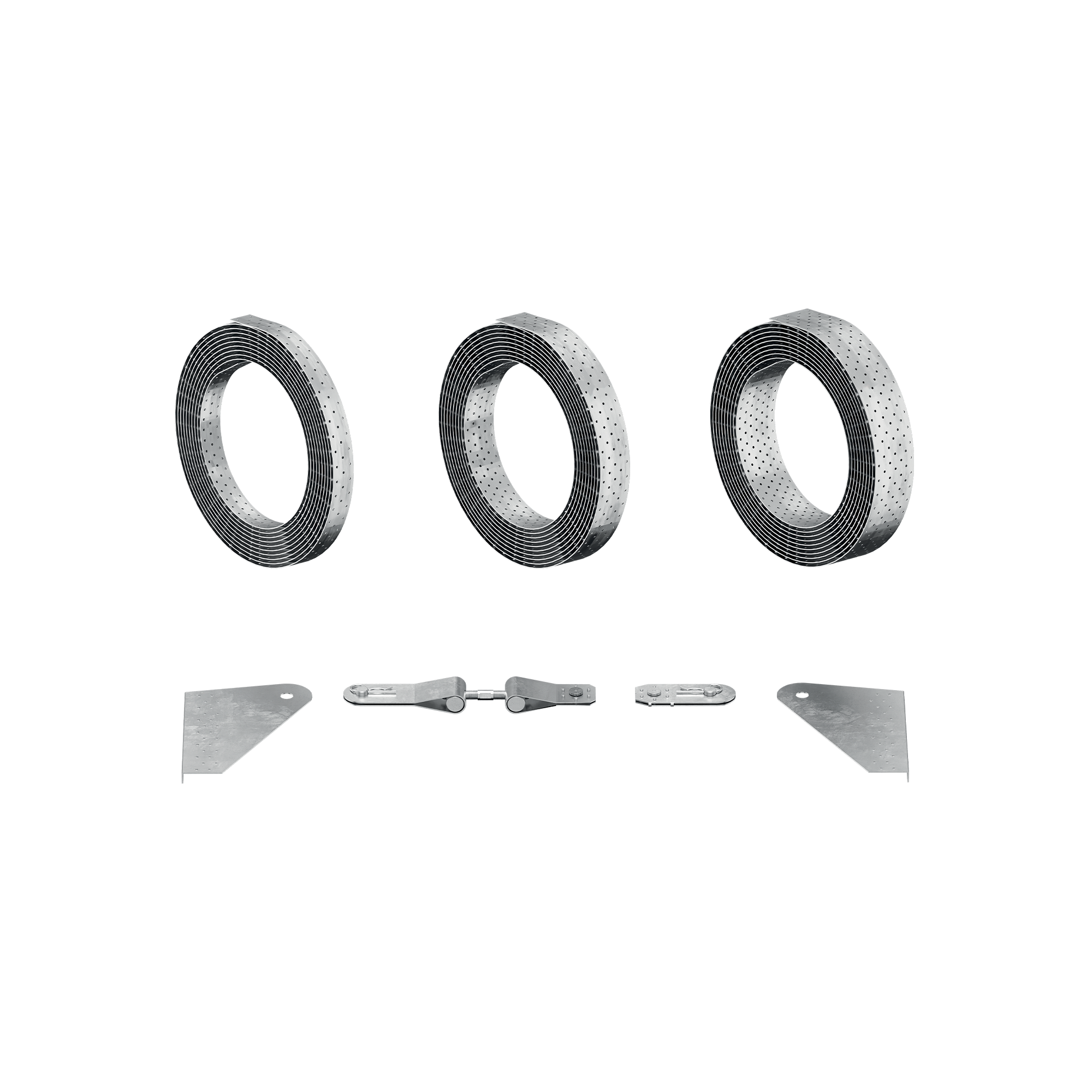

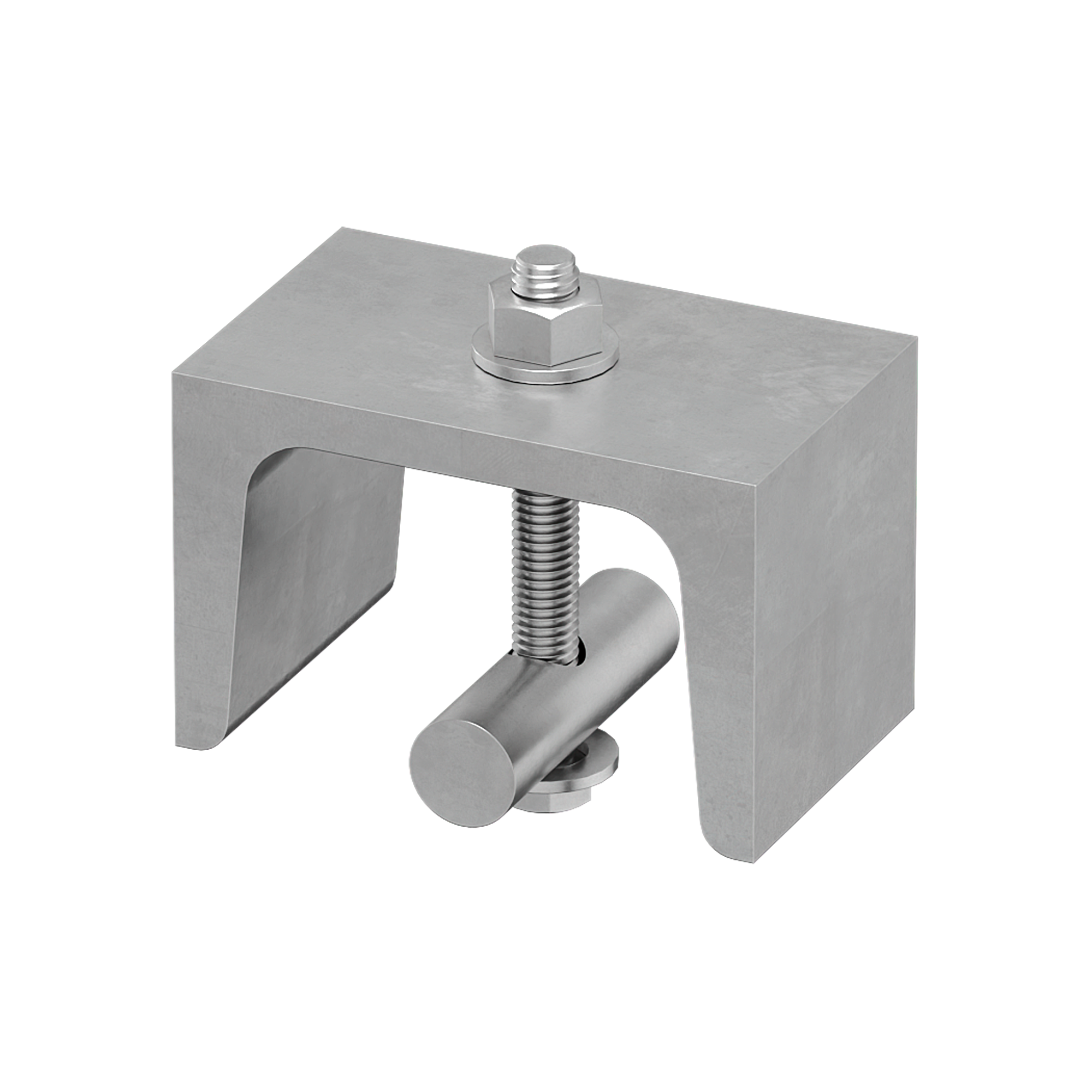

CLIPFIX
| CODE | description | pcs. |
|---|---|---|
| CLIPFIX60 | Clipfix set for LBB40 and LBB60 perforated straps | 1 |
Specifications
Fourniture et mise en œuvre de feuillard perforé pour structures en bois, type LBB.
Marquage CE selon EN 14545
Domaines d’utilisation :
– Assemblage bois-bois
Matériau :
– Feuillard perforé en acier au carbone électozingué
Géométrie :
– B (mm) = :
– L (mm) = :
– Épaisseur s (mm) = :
Instructions pour la pose et performances mécaniques selon les indications fournies sur les fiches techniques du produit et prévues par la documentation technique de conception.
