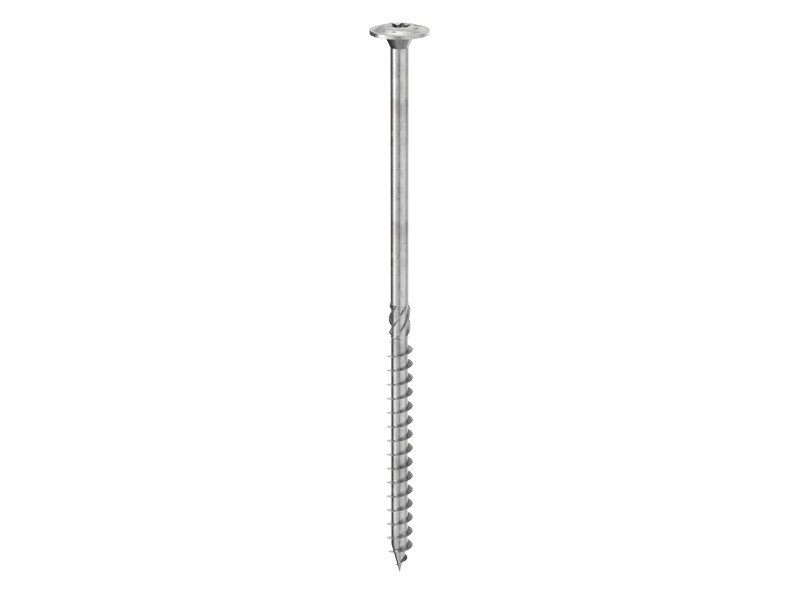

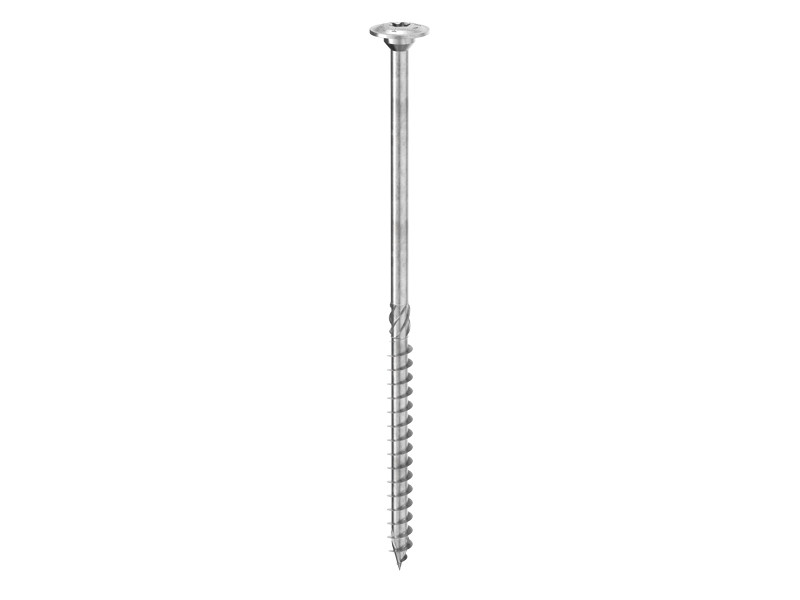

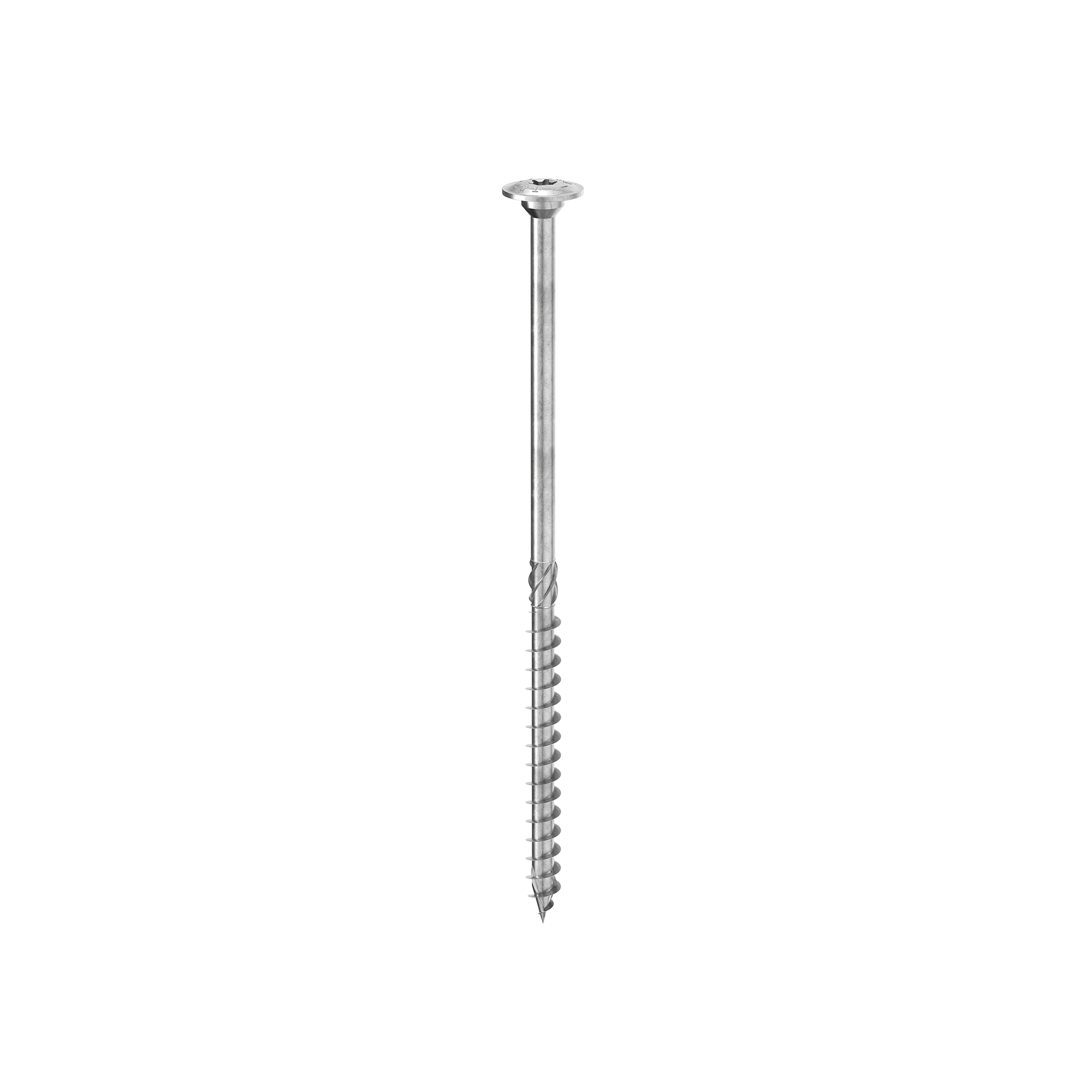

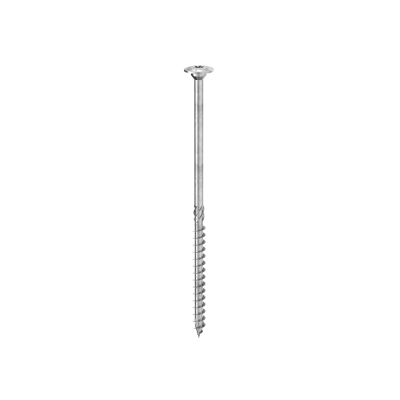

VIS À TÊTE LARGE

TBS

TBS se distingue des vis à bois traditionnelles grâce à sa tête large, qui sert de rondelle et garantit une résistance à la traction élevée.

La vis TBS est homologuée pour les applications structurelles sollicitées dans toutes les directions par rapport à la fibre (α = 0° - 90°).

vis-à-tête-large-tbs
  • vis-à-tête-large-tbs
  • vis-à-tête-large-tbs

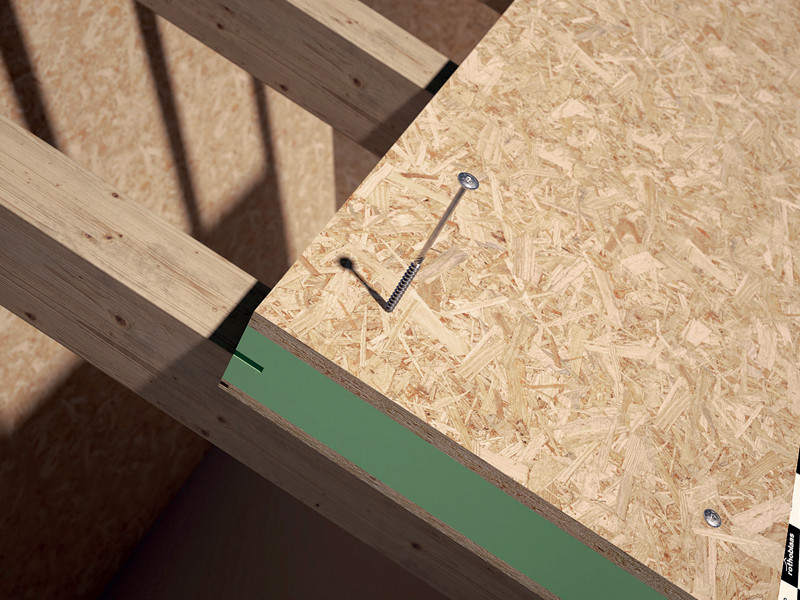

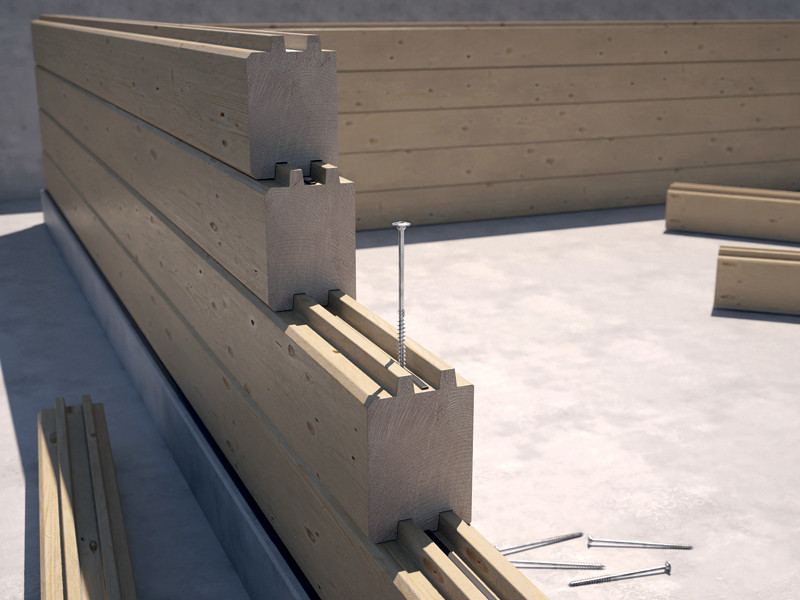

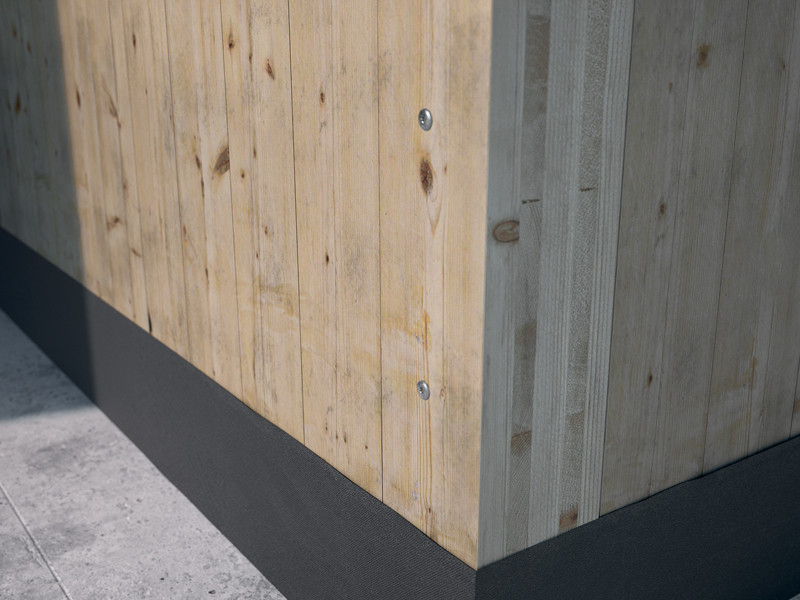

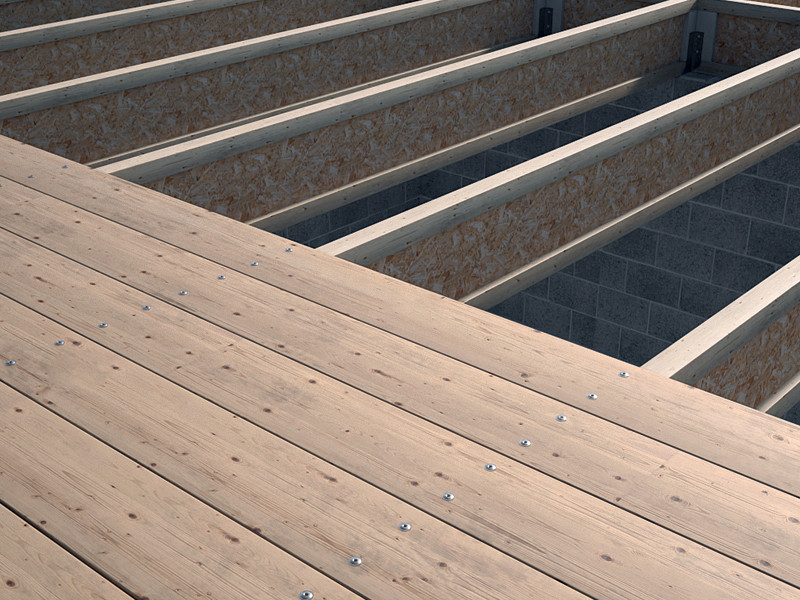

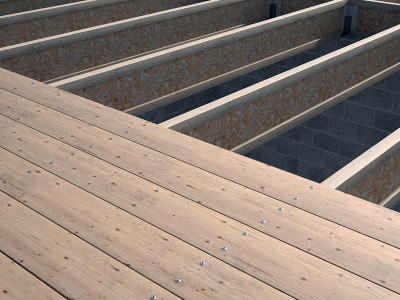

  • application-vis-à-tête-large-tbs
  • application-vis-à-tête-large-tbs
  • application-vis-à-tête-large-tbs
  • application-vis-à-tête-large-tbs
  • application-vis-à-tête-large-tbs
ETA-11/0030
UKCA 1
ICC-ES 233
ELC 4645
CBL 1
Missing Title
Missing Title
galvanisé

TBS, la vis à bois structurelle avec rondelle intégrée pour une résistance à la traction excellente.

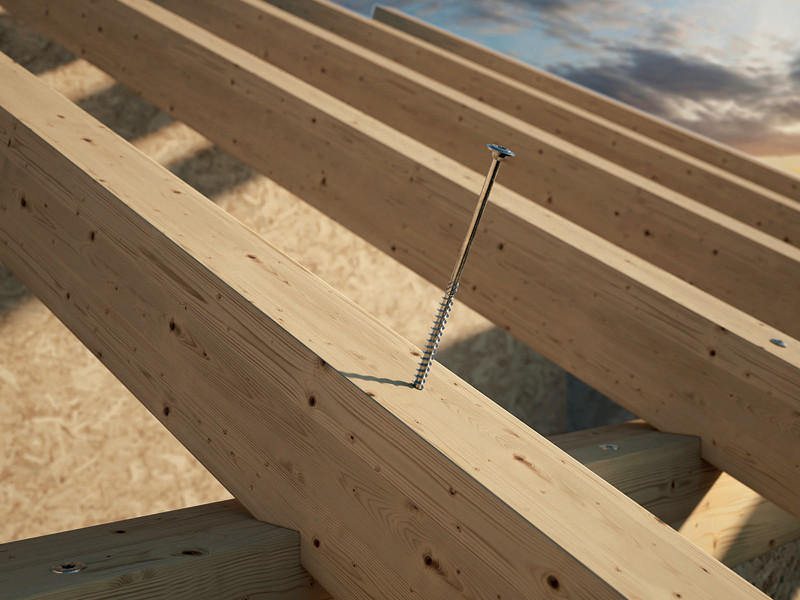

La vis à tête large TBS est idéale pour la fixation des chevrons à la panne sablière pour une résistance élevée au soulèvement dû au vent.

La tête large de la vis garantit une forte résistance à la traction qui permet de se passer de systèmes additionnels d’ancrage latéral. Le filet asymétrique « en parapluie » des vis à bois TBS garantit une meilleure pénétration dans le bois.

Grâce à sa géométrie, TBS est idéale en cas de vent ou de variations des dimensions du bois. Elle est caractérisée par des résistances supérieures, grâce à sa résistance excellente à la rupture et limite d’élasticité élevée de l’acier (fy,k = 1000 N/mm2).

La résistance à la torsion ftor,k très élevée garantit un vissage plus sûr. Angle de pliage supérieur de 20° par rapport à la norme, certifié conformément à l’ETA 11/0030.

En acier au carbone avec zingage blanc, elle est idéale pour une utilisation avec du bois massif et lamellé-collé, des panneaux à base de bois, du bois à haute densité, du CLT et du LVL.

Classes de service 1 et 2. Performances sismiques testées selon la norme EN 14592. Essais cycliques SEISMIC-REV selon la norme EN 12512. Valeurs testées, certifiées et calculées également pour CLT et bois à haute densité comme le micro-lamellé LVL.

Contacter notre agent local Télécharger le catalogue

Caractéristiques

UTILISATION PRINCIPALE vis avec rondelle intégrée
TÊTE large
DIAMÈTRE de 6,0 à 10,0 mm
LONGUEUR de 40 à 520 mm

Documentation

Fiche technique
Guide Distances Minimales
Fiche technique JAPAN
ICC-ES Evaluation report USA
ICC-ES Listing report CANADA
Certification ETA
Déclaration des performances (DOP) Télécharger
Cahier des charges
Fichier CAO
Fichier BIM.ifc
Fichier BIM.rfa
Contacter notre agent local Télécharger le catalogue

TBS

CODE info d₁
[mm]
 L
[mm]
 b
[mm]
 d₁
[in]
 L
[in]
 b
[in]
 TX pcs.
TBS660 - 6 60 40 0.24 2 3/8'' 1 9/16'' TX30 100
TBS670 - 6 70 40 0.24 2 3/4'' 1 9/16'' TX30 100
TBS680 - 6 80 50 0.24 3 1/8'' 1 15/16'' TX30 100
TBS690 - 6 90 50 0.24 3 1/2'' 1 15/16'' TX30 100
TBS6100 - 6 100 60 0.24 4'' 2 3/8'' TX30 100
TBS6120 - 6 120 75 0.24 4 3/4'' 2 15/16'' TX30 100
TBS6140 - 6 140 75 0.24 5 1/2'' 2 15/16'' TX30 100
TBS6160 - 6 160 75 0.24 6 1/4'' 2 15/16'' TX30 100
TBS6180 - 6 180 75 0.24 7 1/8'' 2 15/16'' TX30 100
TBS6200 - 6 200 75 0.24 8'' 2 15/16'' TX30 100
TBS6220 - 6 220 100 0.24 8 5/8'' 4'' TX30 100
TBS6240 - 6 240 100 0.24 9 1/2'' 4'' TX30 100
TBS6260 - 6 260 100 0.24 10 1/4'' 4'' TX30 100
TBS6280 - 6 280 100 0.24 11'' 4'' TX30 100
TBS6300 - 6 300 100 0.24 11 3/4'' 4'' TX30 100
TBS6320 - 6 320 100 0.24 12 5/8'' 4'' TX30 100
TBS6360 - 6 360 100 0.24 14 1/4'' 4'' TX30 100
TBS6400 - 6 400 100 0.24 15 3/4'' 4'' TX30 100
TBS840 - 8 40 32 0.32 1 9/16'' 1 1/4'' TX40 100
TBS860 - 8 60 32 0.32 2 3/8'' 1 1/4'' TX40 100
TBS880 - 8 80 52 0.32 3 1/8'' 2 1/16'' TX40 50
TBS8100 - 8 100 52 0.32 4'' 2 1/16'' TX40 50
TBS8120 - 8 120 80 0.32 4 3/4'' 3 1/8'' TX40 50
TBS8140 - 8 140 80 0.32 5 1/2'' 3 1/8'' TX40 50
TBS8160 - 8 160 100 0.32 6 1/4'' 4'' TX40 50
TBS8180 - 8 180 100 0.32 7 1/8'' 4'' TX40 50
TBS8200 - 8 200 100 0.32 8'' 4'' TX40 50
TBS8220 - 8 220 100 0.32 8 5/8'' 4'' TX40 50
TBS8240 - 8 240 100 0.32 9 1/2'' 4'' TX40 50
TBS8260 - 8 260 100 0.32 10 1/4'' 4'' TX40 50
TBS8280 - 8 280 100 0.32 11'' 4'' TX40 50
TBS8300 - 8 300 100 0.32 11 3/4'' 4'' TX40 50
TBS8320 - 8 320 100 0.32 12 5/8'' 4'' TX40 50
TBS8340 - 8 340 100 0.32 13 3/8'' 4'' TX40 50
TBS8360 - 8 360 100 0.32 14 1/4'' 4'' TX40 50
TBS8380 - 8 380 100 0.32 15'' 4'' TX40 50
TBS8400 - 8 400 100 0.32 15 3/4'' 4'' TX40 50
TBS8440 - 8 440 100 0.32 17 1/4'' 4'' TX40 50
TBS8480 - 8 480 100 0.32 19'' 4'' TX40 50
TBS8520 - 8 520 100 0.32 20 1/2'' 4'' TX40 50
TBS8560 - 8 560 100 0.32 22'' 4'' TX40 50
TBS8580 - 8 580 100 0.32 22 13/16'' 4'' TX40 50
TBS8600 - 8 600 100 0.32 23 5/8'' 4'' TX40 50
TBS10100 - 10 100 52 0.4 4'' 2 1/16'' TX50 50
TBS10120 - 10 120 60 0.4 4 3/4'' 2 3/8'' TX50 50
TBS10140 - 10 140 60 0.4 5 1/2'' 2 3/8'' TX50 50
TBS10160 - 10 160 80 0.4 6 1/4'' 3 1/8'' TX50 50
TBS10180 - 10 180 80 0.4 7 1/8'' 3 1/8'' TX50 50
TBS10200 - 10 200 100 0.4 8'' 4'' TX50 50
TBS10220 - 10 220 100 0.4 8 5/8'' 4'' TX50 50
TBS10240 - 10 240 100 0.4 9 1/2'' 4'' TX50 50
TBS10260 - 10 260 100 0.4 10 1/4'' 4'' TX50 50
TBS10280 - 10 280 100 0.4 11'' 4'' TX50 50
TBS10300 - 10 300 100 0.4 11 3/4'' 4'' TX50 50
TBS10320 - 10 320 120 0.4 12 5/8'' 4 3/4'' TX50 50
TBS10340 - 10 340 120 0.4 13 3/8'' 4 3/4'' TX50 50
TBS10360 - 10 360 120 0.4 14 1/4'' 4 3/4'' TX50 50
TBS10380 - 10 380 120 0.4 15'' 4 3/4'' TX50 50
TBS10400 - 10 400 120 0.4 15 3/4'' 4 3/4'' TX50 50
TBS10440 - 10 440 120 0.4 17 1/4'' 4 3/4'' TX50 50
TBS10480 - 10 480 120 0.4 19'' 4 3/4'' TX50 50
TBS10520 - 10 520 120 0.4 20 1/2'' 4 3/4'' TX50 50
TBS10560 - 10 560 120 0.4 22'' 4 3/4'' TX50 50
TBS10600 - 10 600 120 0.4 23 5/8'' 4 3/4'' TX50 50
TBS12200 - 12 200 120 0.48 8'' 4 3/4'' TX50 25
TBS12240 - 12 240 120 0.48 9 1/2'' 4 3/4'' TX50 25
TBS12280 - 12 280 120 0.48 11'' 4 3/4'' TX50 25
TBS12320 - 12 320 120 0.48 12 5/8'' 4 3/4'' TX50 25
TBS12360 - 12 360 120 0.48 14 1/4'' 4 3/4'' TX50 25
TBS12400 - 12 400 140 0.48 15 3/4'' 5 1/2'' TX50 25
TBS12440 - 12 440 140 0.48 17 1/4'' 5 1/2'' TX50 25
TBS12480 - 12 480 140 0.48 19'' 5 1/2'' TX50 25
TBS12520 - 12 520 140 0.48 20 1/2'' 5 1/2'' TX50 25
TBS12560 - 12 560 140 0.48 22'' 5 1/2'' TX50 25
TBS12600 - 12 600 140 0.48 23 5/8'' 5 1/2'' TX50 25
TBS12800 - 12 800 160 0.48 31 1/2'' 6 1/4'' TX50 25
TBS121000 - 12 1000 160 0.48 39 3/8'' 6 1/4'' TX50 25
