ALUMEGA

CONNECTEURS INVISIBLES BOIS ALUMEGA

Le connecteur à charnière pour Poteau - Poutre

Les connecteurs invisibles bois sont utilisés lorsqu’il est nécessaire d'allier une résistance structurelle élevée à une finition totalement invisible.

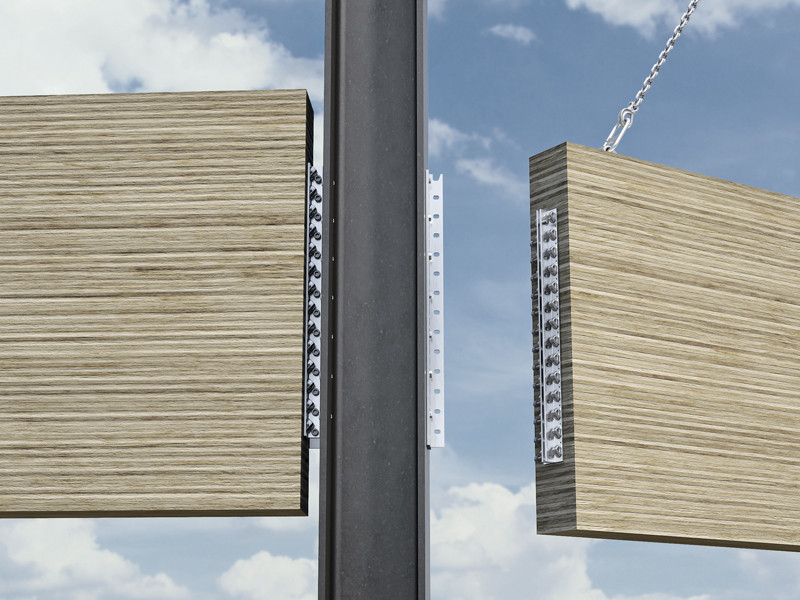

Le connecteur ALUMEGA est conçu pour des assemblages poutre-poutre et poutre-poteau dans les systèmes Poteau - Poutre, même avec de grandes portées. Les composants modulaires HP, HVG, JVG, JS satisferont tous les types d’assemblage sur bois, béton ou acier.
La tolérance axiale de 8 mm (± 4 mm) s’adapte aux imprécisions d’installation sans compromettre le comportement structurel. La connexion peut être pré-assemblée en atelier et complétée sur place avec de simples boulons en acier, réduisant ainsi les délais et les coûts d’assemblage.

Contacter l'agent

Description
Documentation
Codes et dimensions

Description

Caractéristiques techniques du connecteur invisible bois ALUMEGA

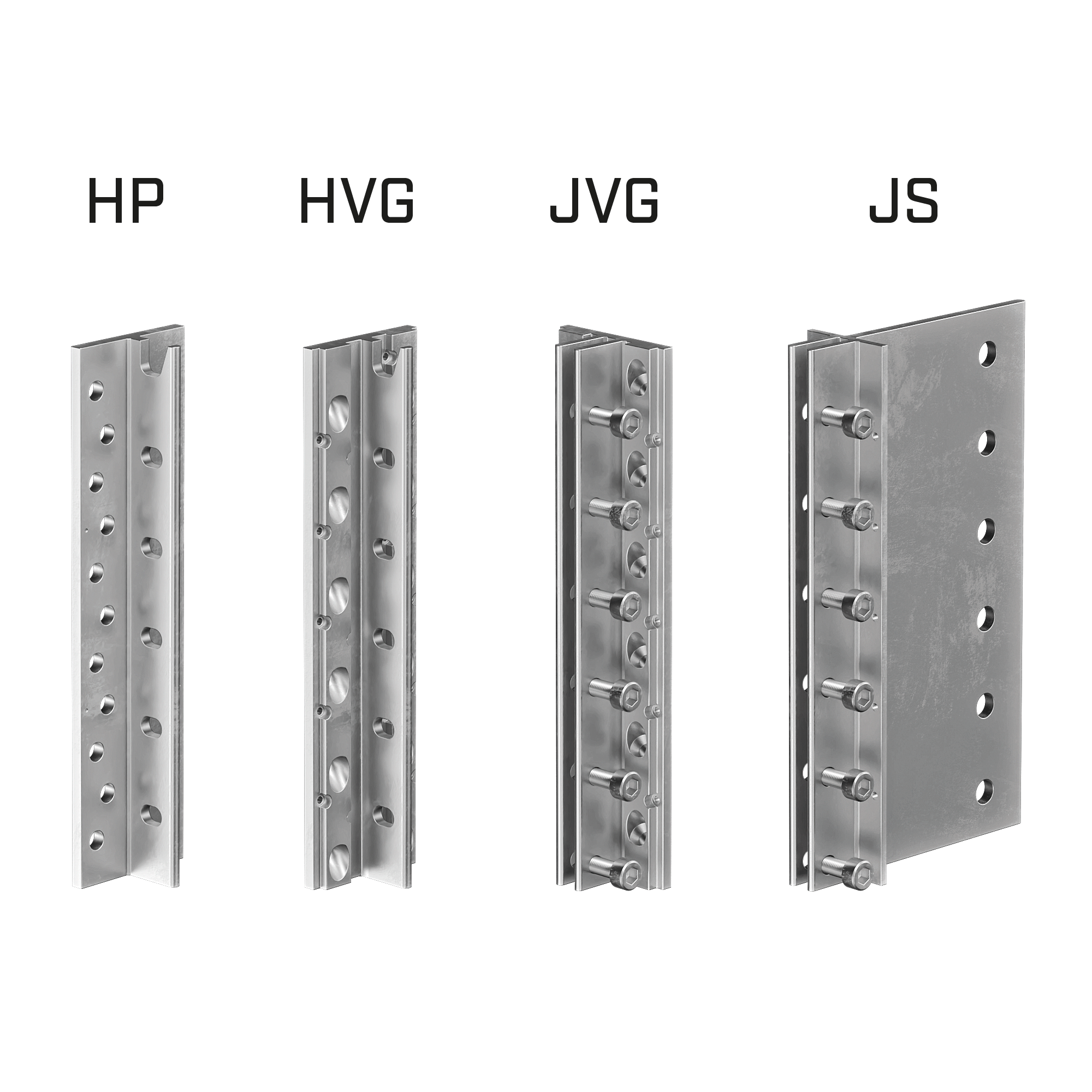

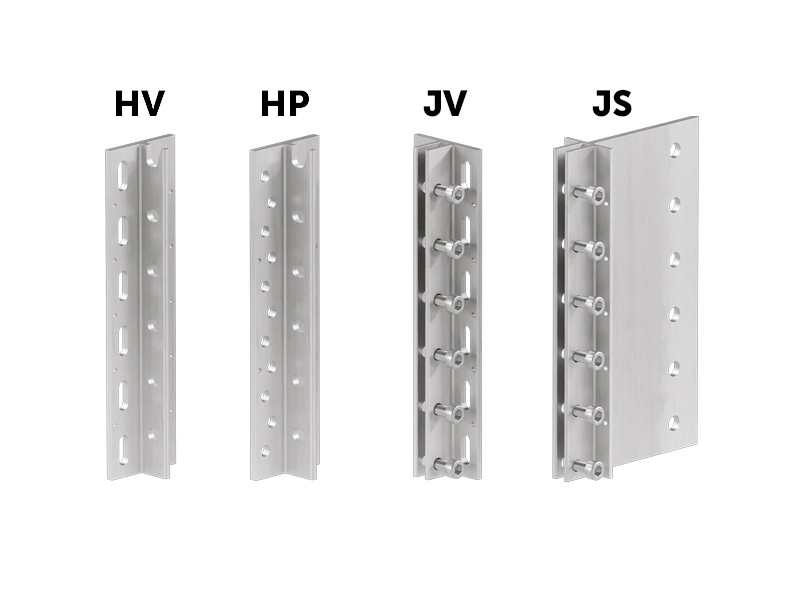

ALUMEGA est un connecteur invisible bois réalisé en alliage d’aluminium EN AW-6082, disponible dans les versions HP, HVG, JVG, JS, avec des hauteurs allant de 240 à 840 mm et la possibilité de le découper tous les 60 mm.
Les trous oblongs réalisés sur l'âme garantissent la compatibilité rotationnelle et un comportement structurel articulé. Cette configuration est compatible avec l’inter-story drift provoqué par les séismes et le vent. L'encoche supérieure permet d’utiliser un boulon pour guider le positionnement. Toutes les versions sont conçues pour une pose totalement invisible, avec une protection anti-incendie en option grâce à FIRE STRIPE GRAPHITE.

Caractéristiques techniques principales :
• Tolérance axiale de 8 mm(± 4 mm)
• Tolérance latérale 3 mm (± 1,5 mm)
• Tolérance sur la rotation 12° (± 6°)
• Trous oblongs pour rotation contrôlée
• Découpe sur mesure tous les 60 mm
• Préassemblage en atelier
• Compatible avec bois, béton et acier

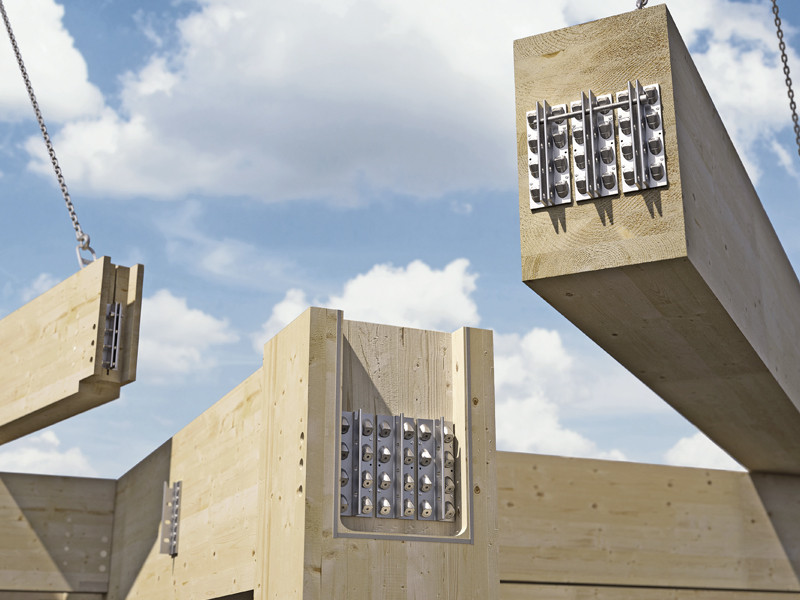

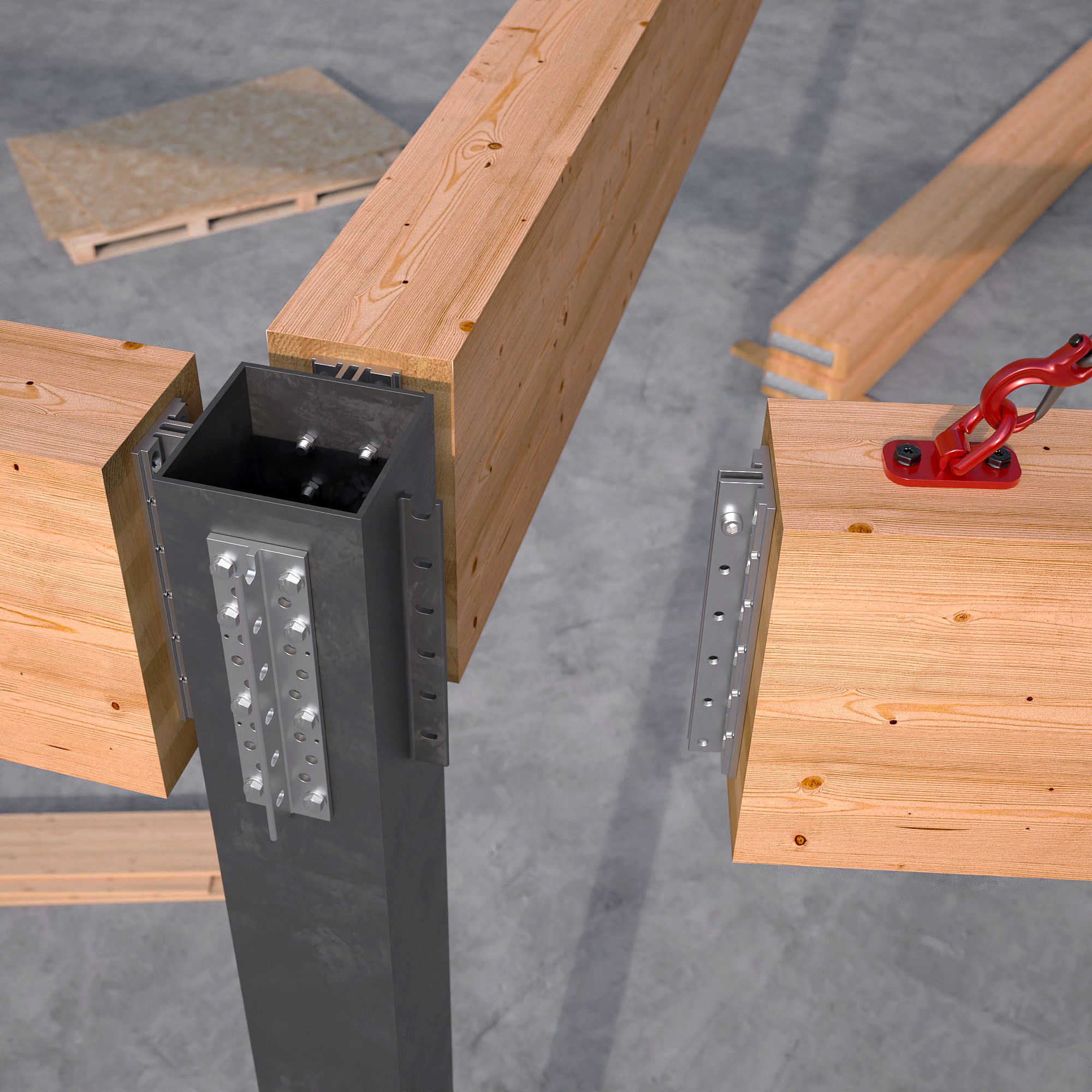

Connecteur invisible pour poutres en bois lamellé-collé : quelle version choisir ?

Les versions HVG et JVG avec vis VGS inclinées ou JS avec broches STA/SBD sont adaptées aux poutres en bois lamellé-collé, LVL et hardwood.
Les gabarits JIG VGS garantissent un perçage précis. La tolérance axiale et les options de fixation partielle ou totale permettent d'équilibrer les résistances entre le connecteur principal et le connecteur secondaire, atteignant ainsi des valeurs de capacité portante élevées.

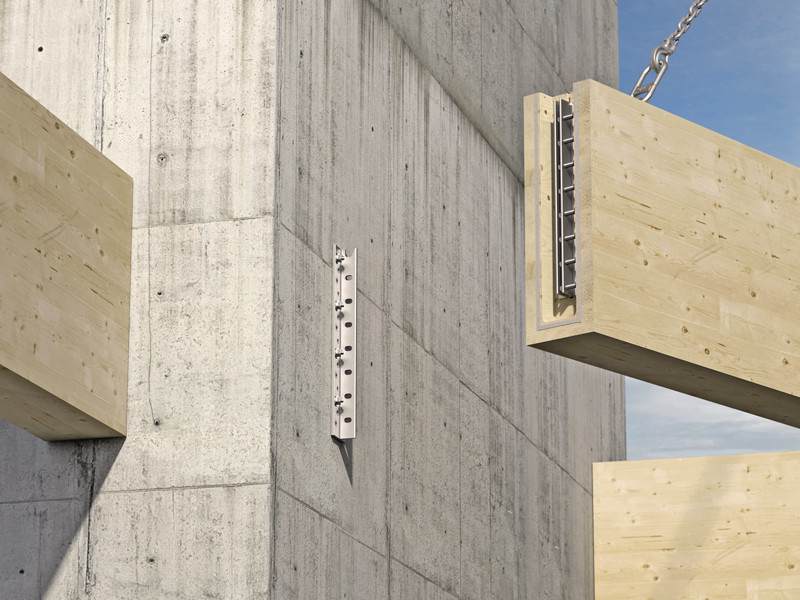

Connecteur invisible pour bois béton : est-ce possible avec ALUMEGA ?

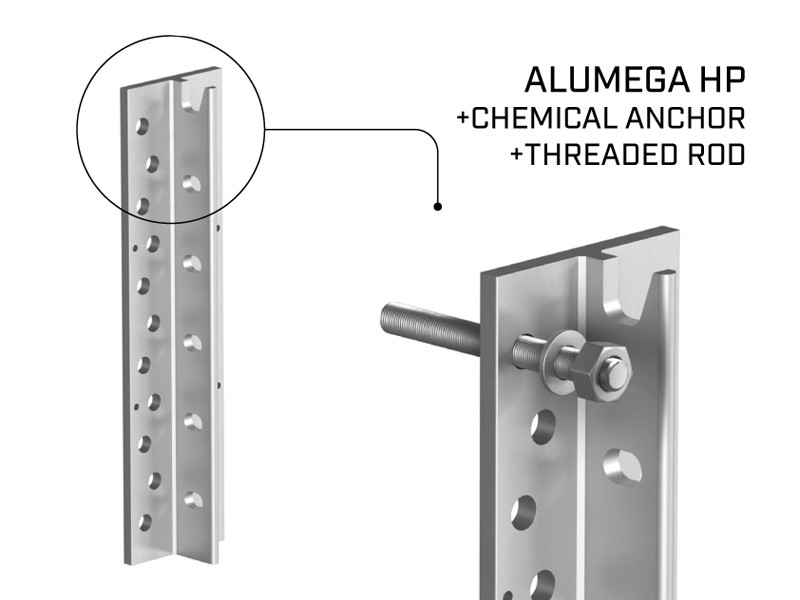

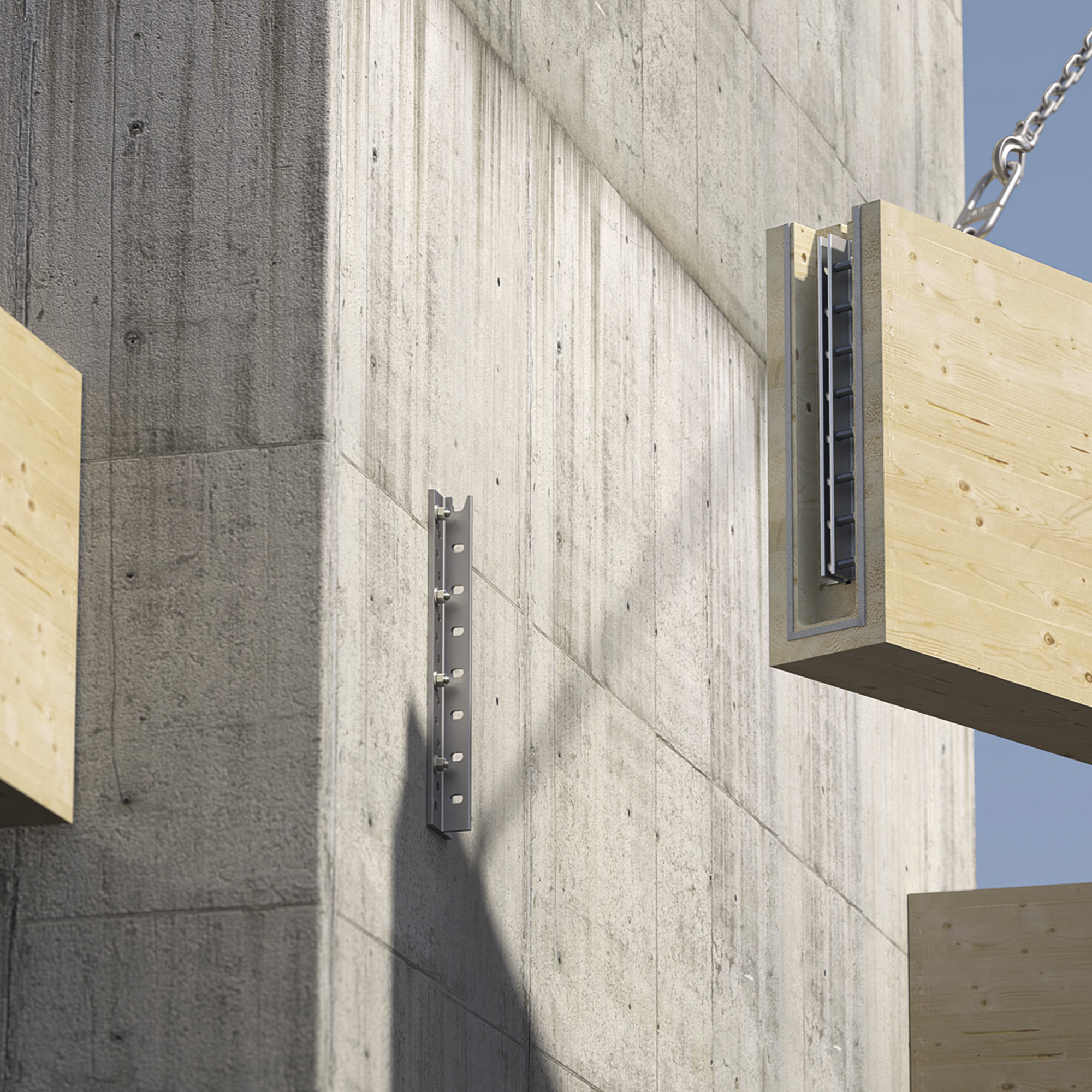

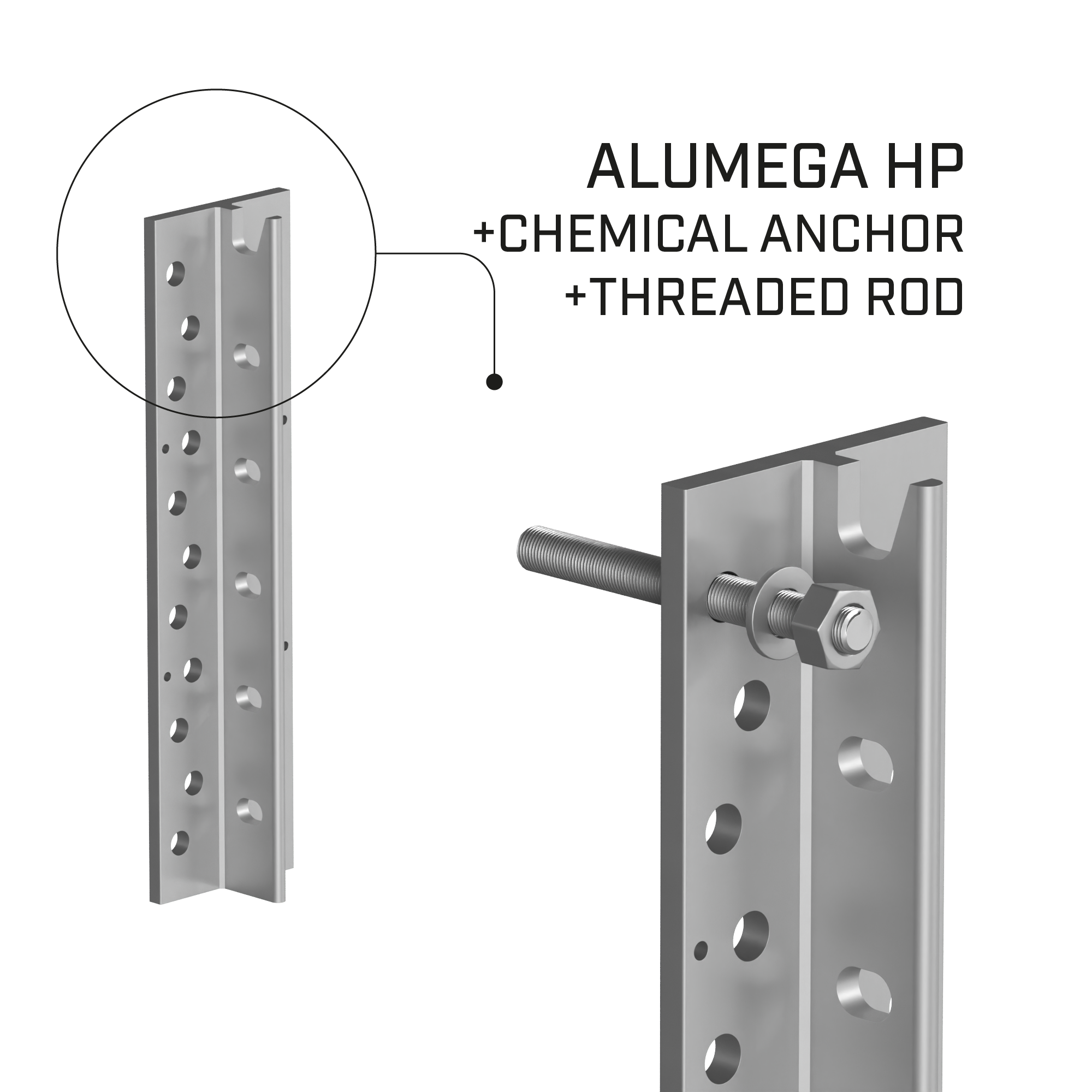

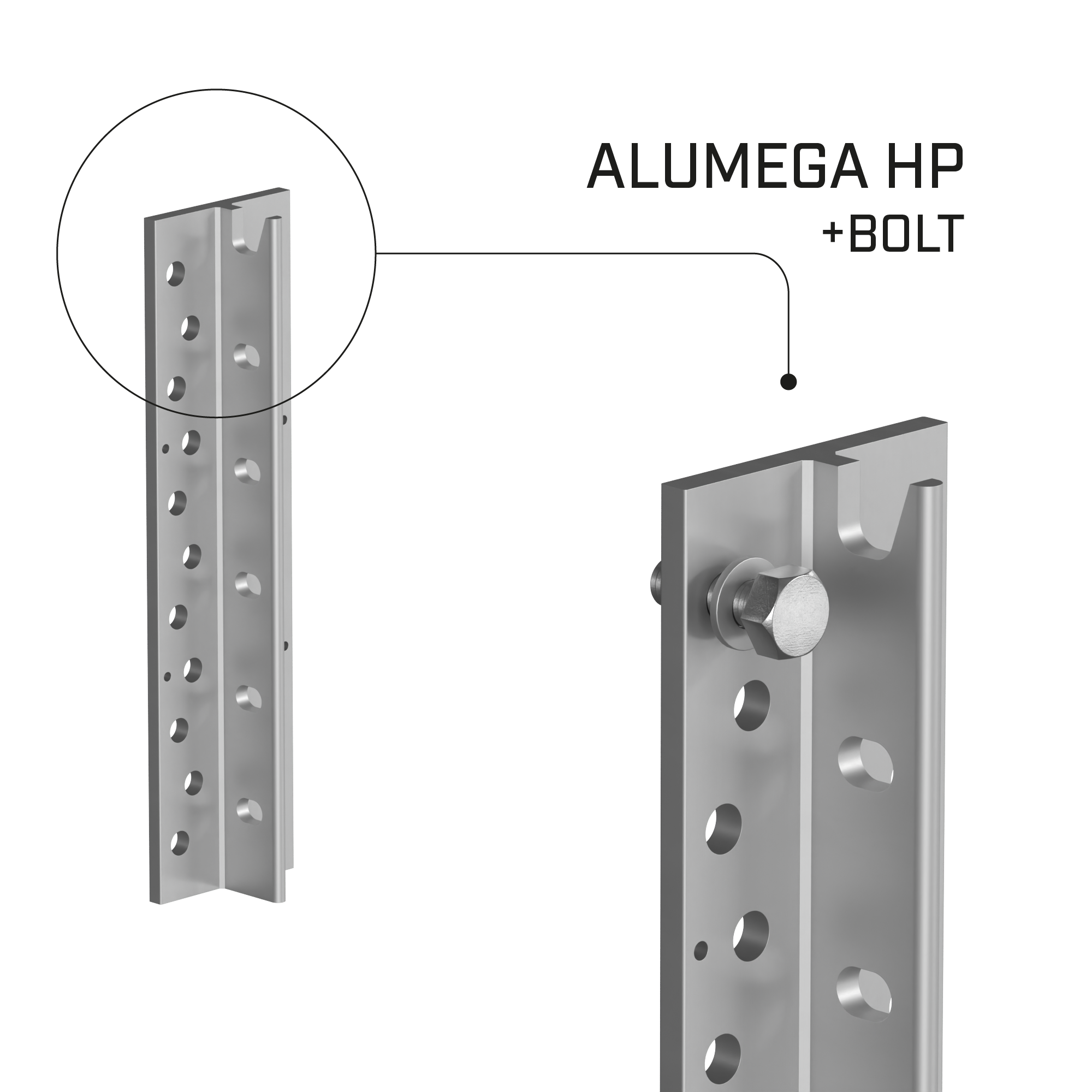

Oui, la version HP est conçue pour la fixation directe sur béton avec les scellements chimiques VIN-FIX et sur acier.
Grâce aux ancrages VIN-FIX Ø12×245 mm ou aux boulons MEGABOLT, ALUMEGA peut atteindre des résistances allant jusqu’à 541 kN sur du béton C25/30, tout en conservant un assemblage entièrement invisible, même dans les structures hybrides bois-béton ou bois-acier.

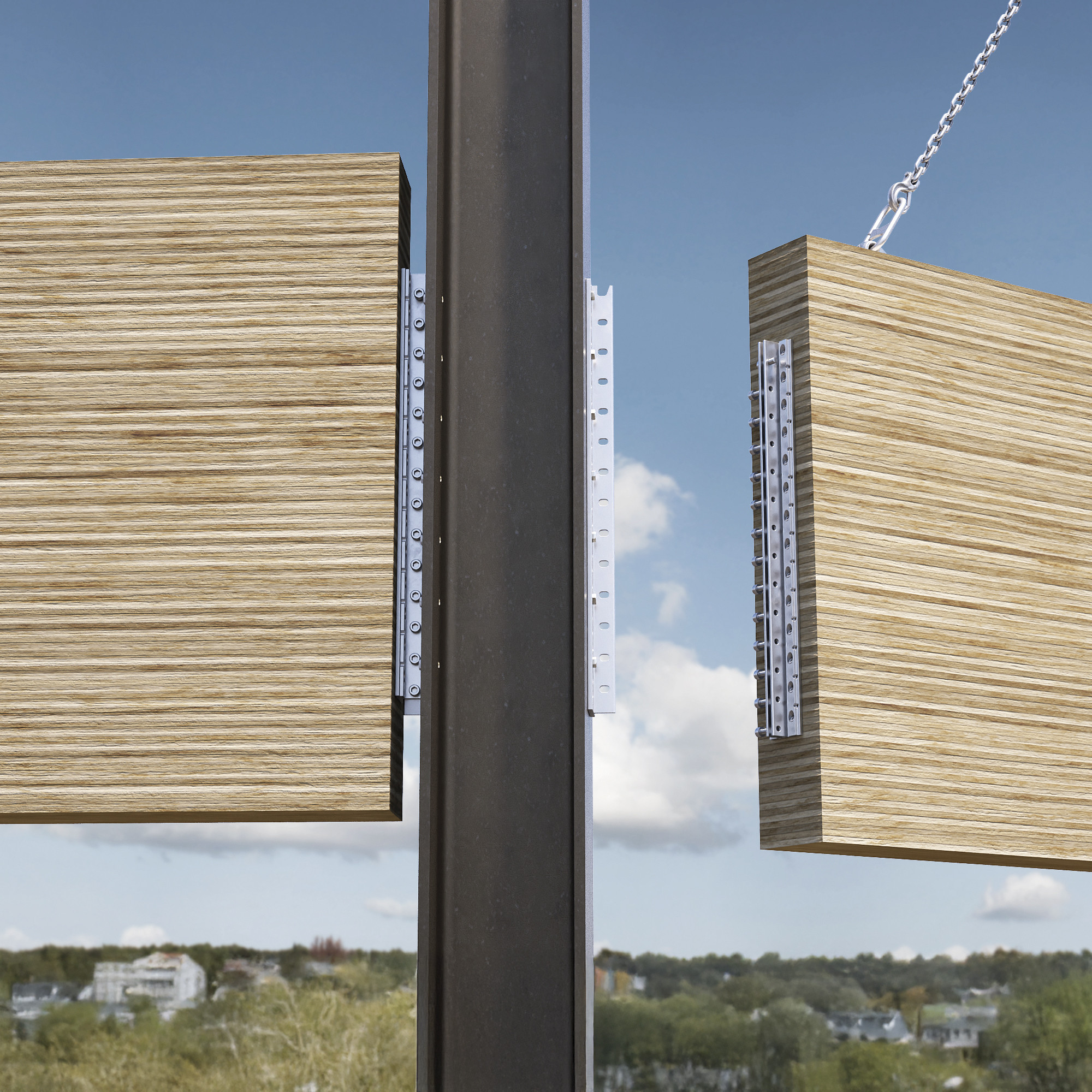

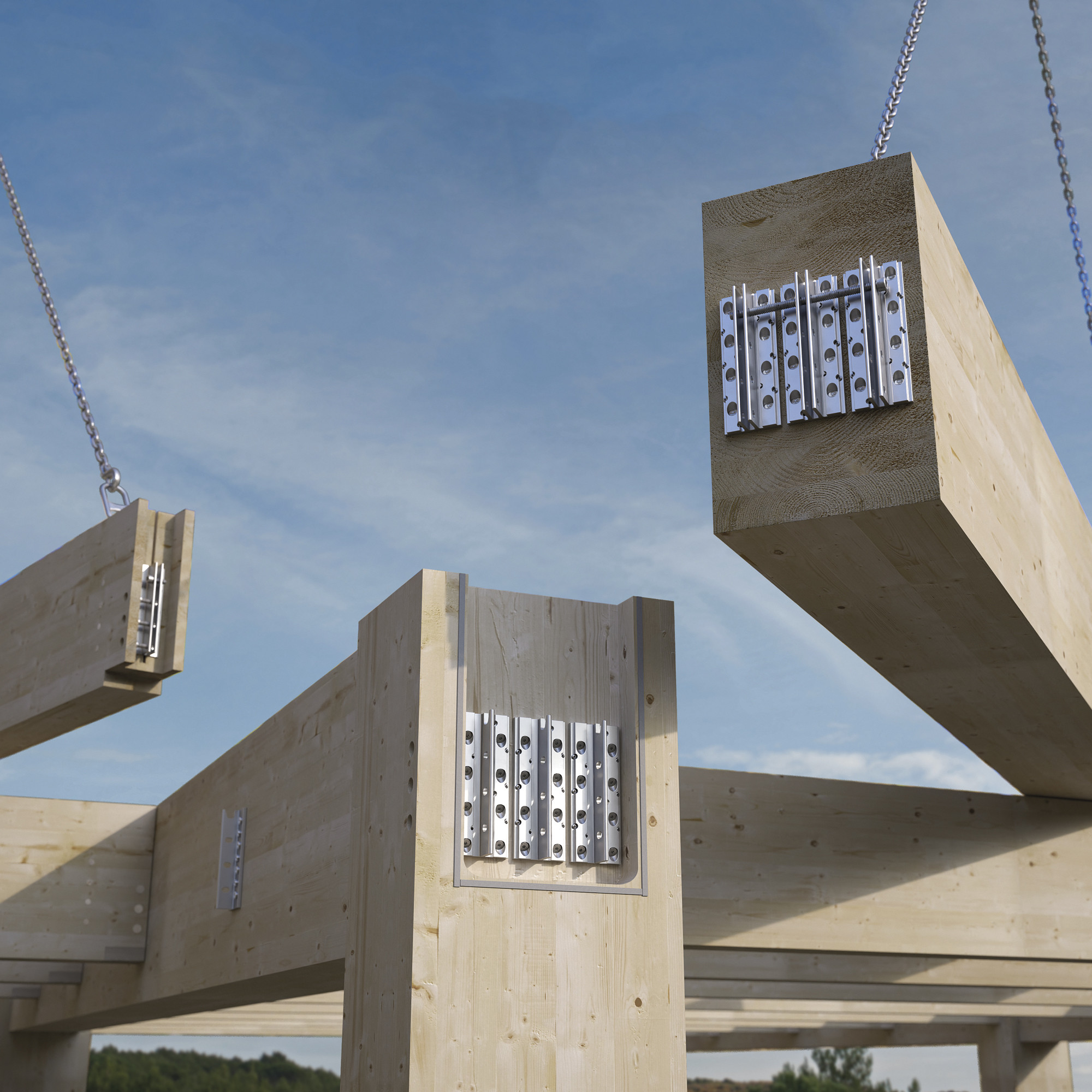

Connecteur invisible pour bâtiments hybrides : quels avantages offre ALUMEGA ?

ALUMEGA permet des assemblages mixtes bois-béton-acier avec pose invisible et Design for Assembly.
La préassemblage en atelier, la tolérance axiale de 8 mm (±4 mm) et la possibilité de découpe tous les 60 mm font d'ALUMEGA une solution particulièrement adaptée aux bâtiments hybrides contemporains, réduisant ainsi les erreurs de chantier et les délais de montage.

Documentation

Fiche technique
Choisir une langue
Fiche technique Old
Choisir une langue
Guide technique
Choisir une langue
- Guide technique English
- Guide technique Italian
ICC-ES Evaluation report USA

Choisir une langue
Certification ETA

Choisir une langue
Fichier CAO

Choisir une langue
Fichiers pour Concrete Anchors
Choisir une langue
Fichier BIM.ifc

Choisir une langue
Fichier BIM.rfa

Choisir une langue
Feuille de calcul Alumega_calculator

Choisir une langue
Indications Pour La Pose (Alumega HV - JV)
Choisir une langue
Manuel d'installation (JIGALUMEGA)

Choisir une langue

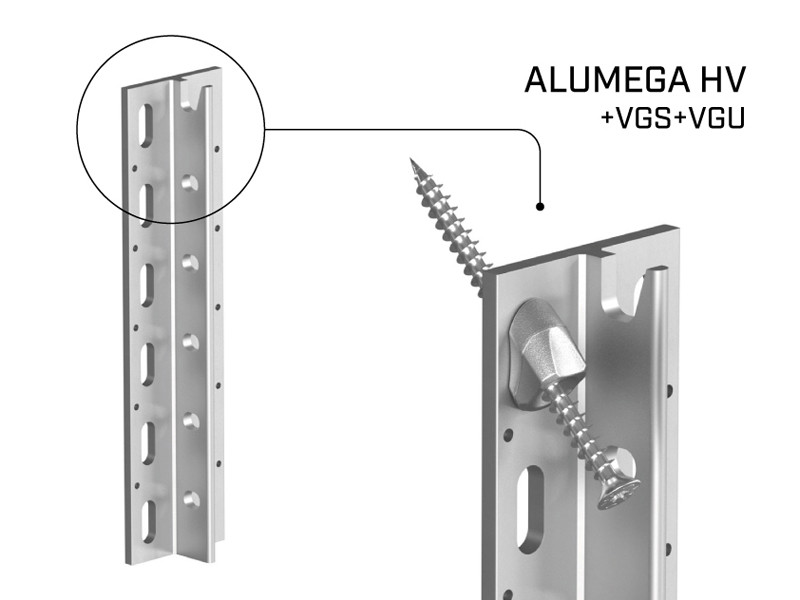

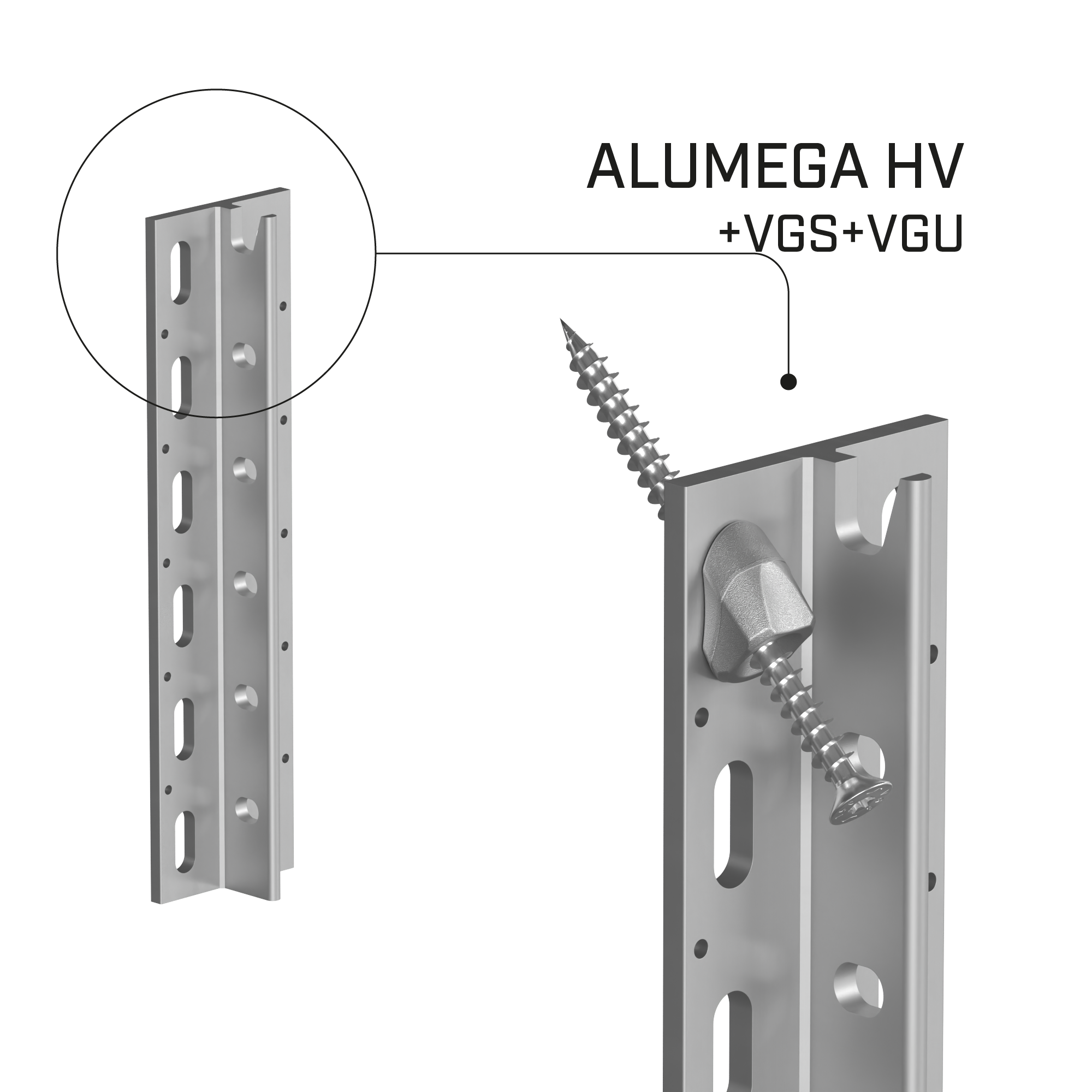

HV – CONNECTEUR POUR ÉLÉMENT PRINCIPAL (HEADER) POUR BOIS AVEC VIS INCLINÉES

CODE	B [mm]	P [mm]	H [mm]	B [in]	P [in]	H [in]	pcs.
ALUMEGA240HV	95	50	240	3 3/4''	1 15/16''	9 1/2''	1
ALUMEGA360HV	95	50	360	3 3/4''	1 15/16''	14 1/4''	1
ALUMEGA720HV	95	50	720	3 3/4''	1 15/16''	28 3/8''	1
ALUMEGA840HV	95	50	840	3 3/4''	1 15/16''	33 1/16''	1

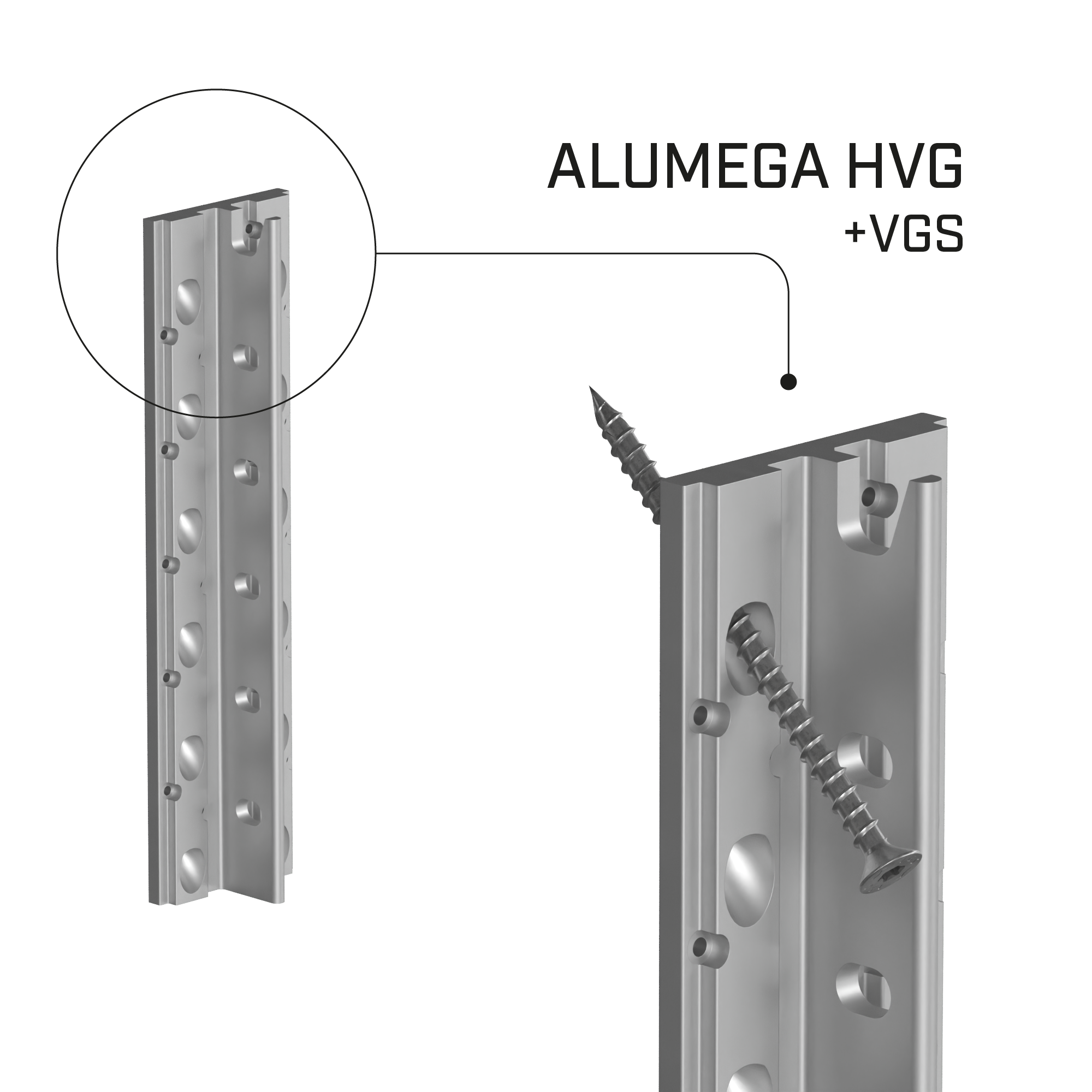

HVG – CONNECTEUR POUR ÉLÉMENT PRINCIPAL (HEADER) POUR BOIS AVEC VIS INCLINÉES

CODE	B [mm]	P [mm]	H [mm]	B [in]	P [in]	H [in]	pcs.
ALUMEGA240HVG	95	50	240	3 3/4''	1 15/16''	9 1/2''	1
ALUMEGA360HVG	95	50	360	3 3/4''	1 15/16''	14 1/4''	1
ALUMEGA480HVG	95	50	480	3 3/4''	1 15/16''	19''	1
ALUMEGA600HVG	95	50	600	3 3/4''	1 15/16''	23 5/8''	1
ALUMEGA720HVG	95	50	720	3 3/4''	1 15/16''	28 3/8''	1
ALUMEGA840HVG	95	50	840	3 3/4''	1 15/16''	33 1/16''	1

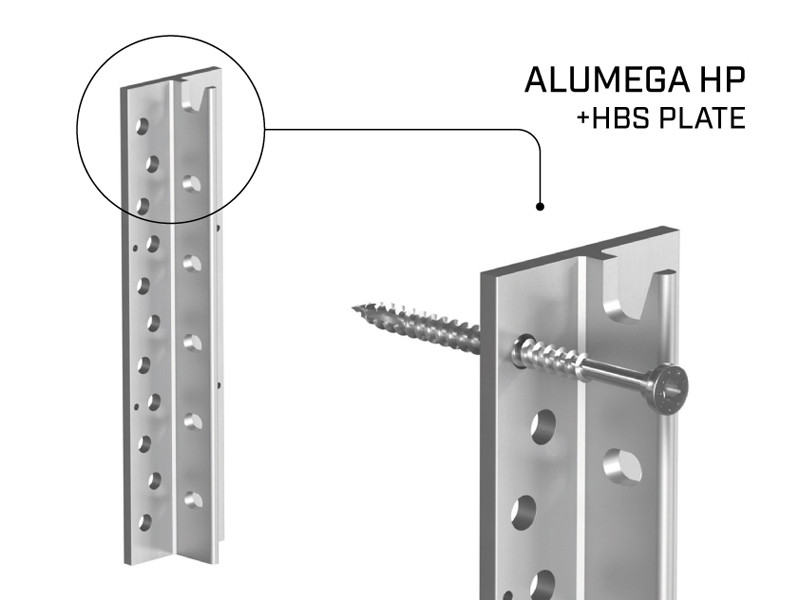

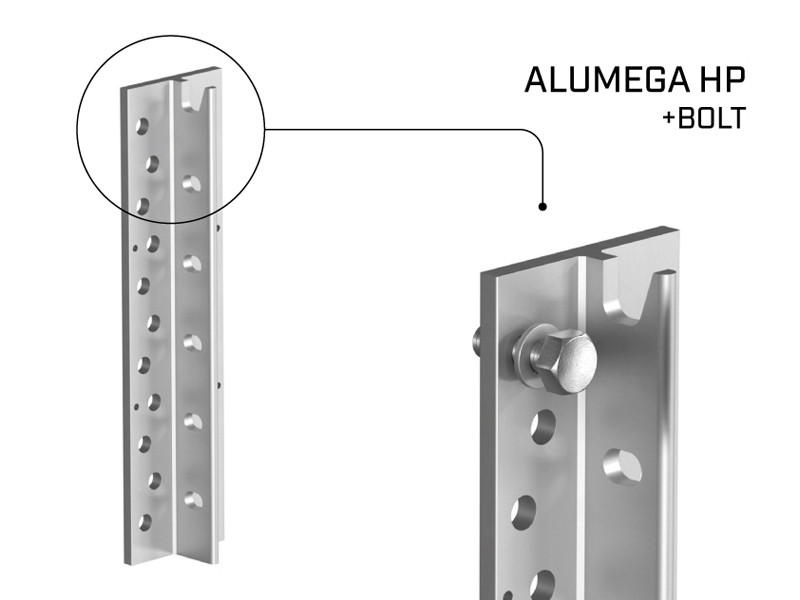

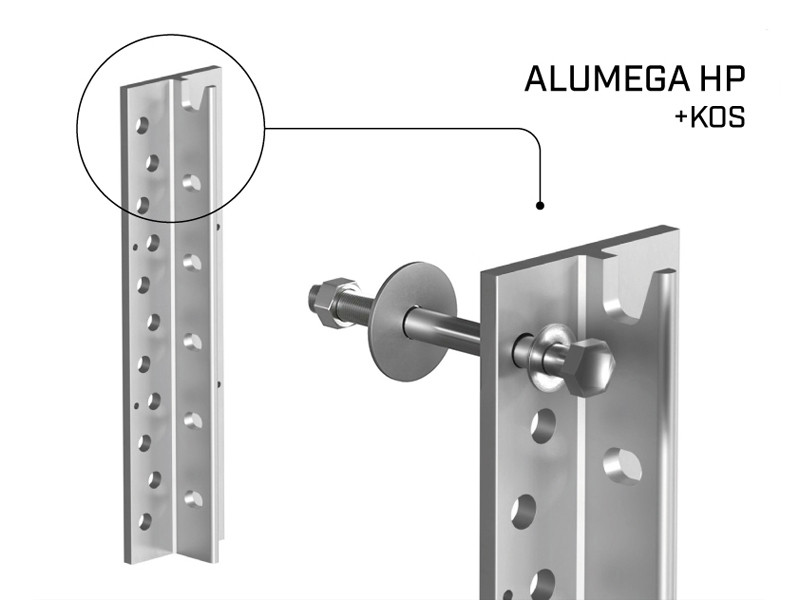

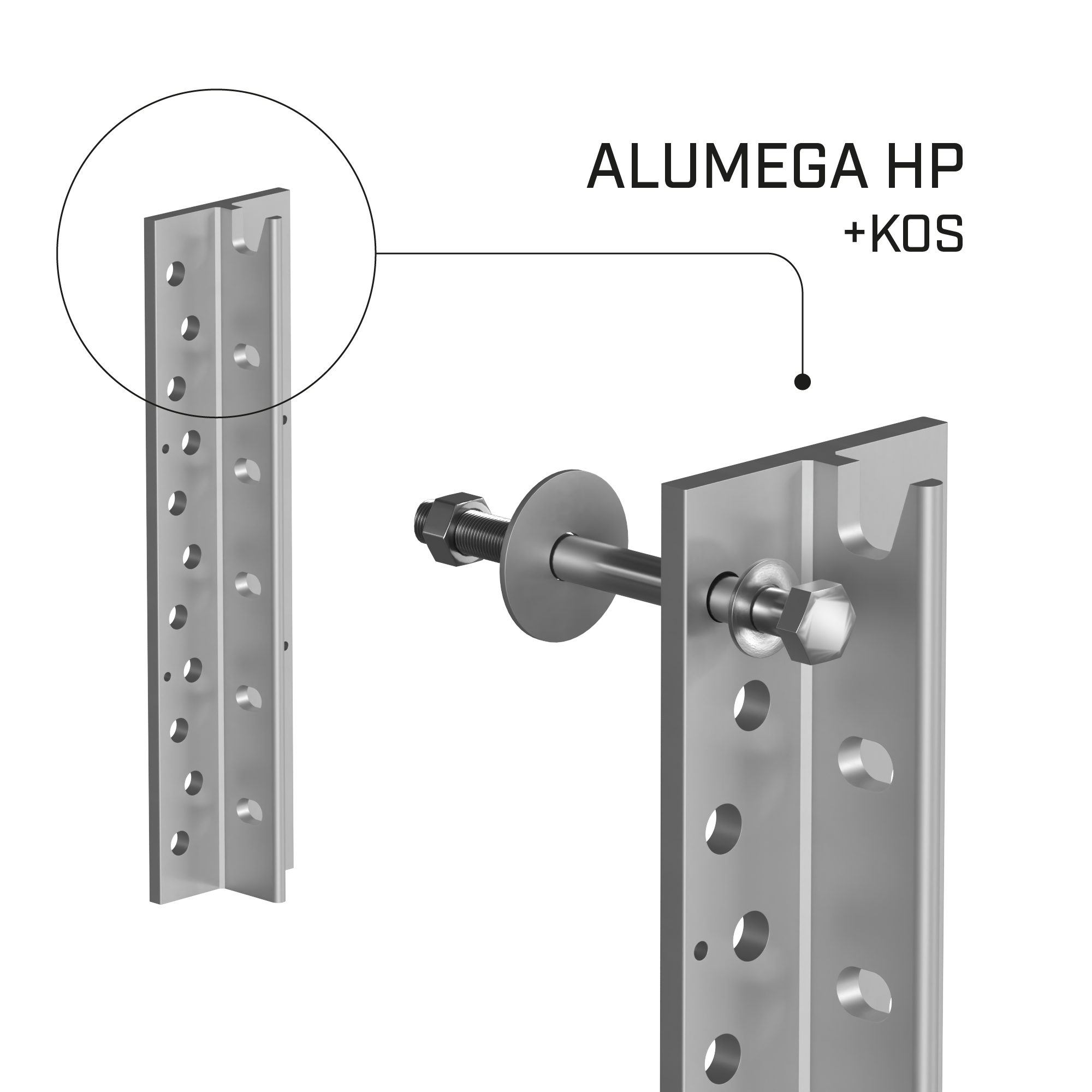

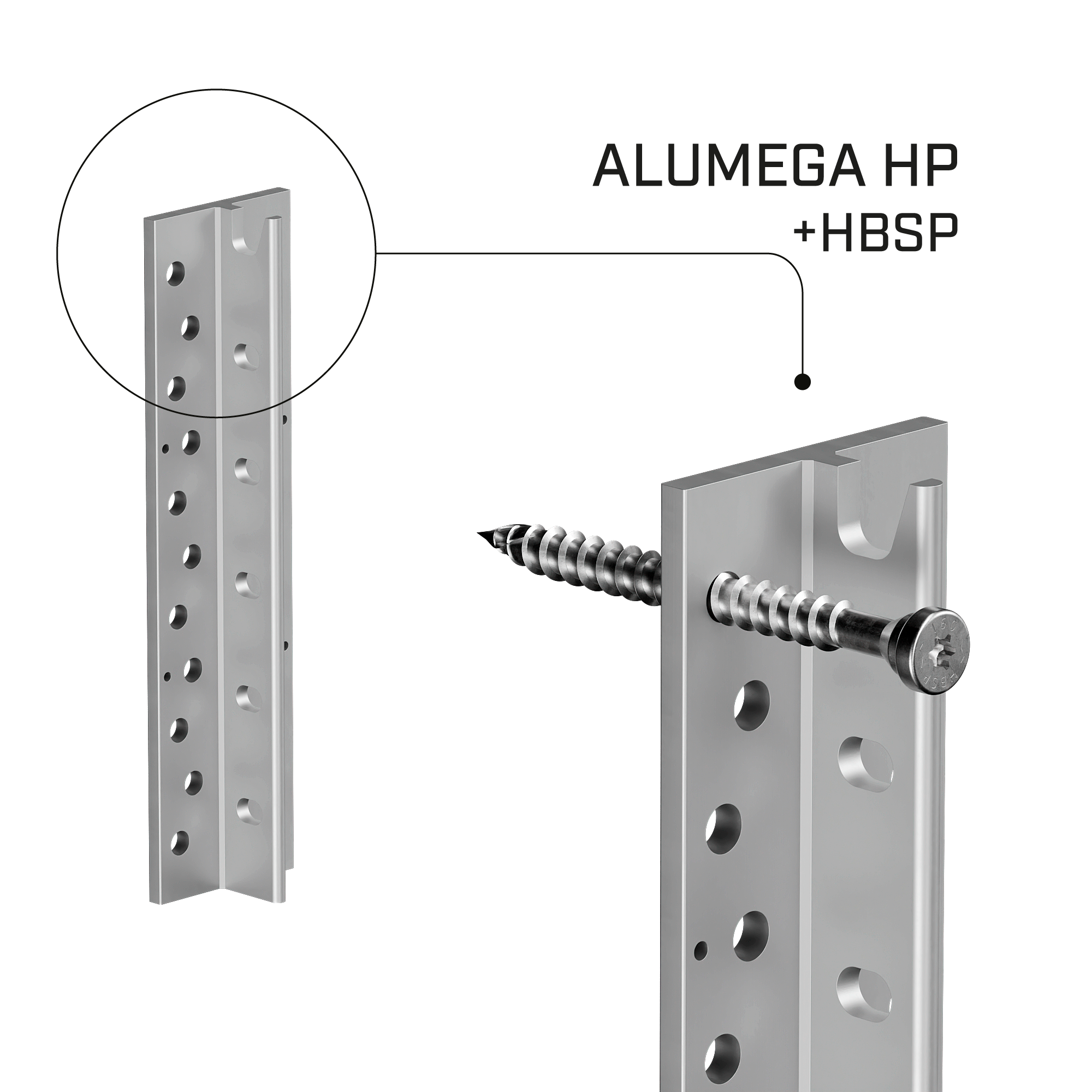

HP – CONNECTEUR POUR ÉLÉMENT PRINCIPAL (HEADER) POUR BOIS, BÉTON ET ACIER

CODE	B [mm]	P [mm]	H [mm]	B [in]	P [in]	H [in]	pcs.
ALUMEGA240HP	95	50	240	3 3/4''	1 15/16''	9 1/2''	1
ALUMEGA360HP	95	50	360	3 3/4''	1 15/16''	14 1/4''	1
ALUMEGA480HP	95	50	480	3 3/4''	1 15/16''	19''	1
ALUMEGA600HP	95	50	600	3 3/4''	1 15/16''	23 5/8''	1
ALUMEGA720HP	95	50	720	3 3/4''	1 15/16''	28 3/8''	1
ALUMEGA840HP	95	50	840	3 3/4''	1 15/16''	33 1/16''	1

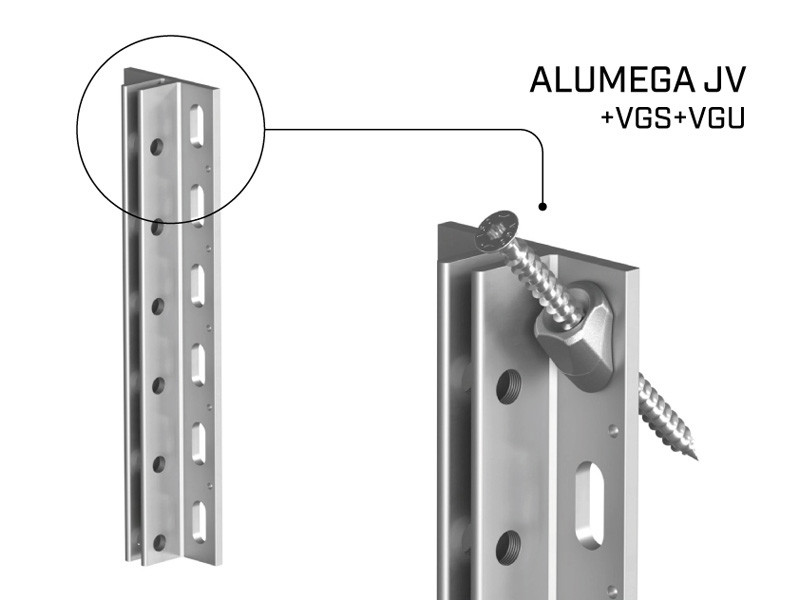

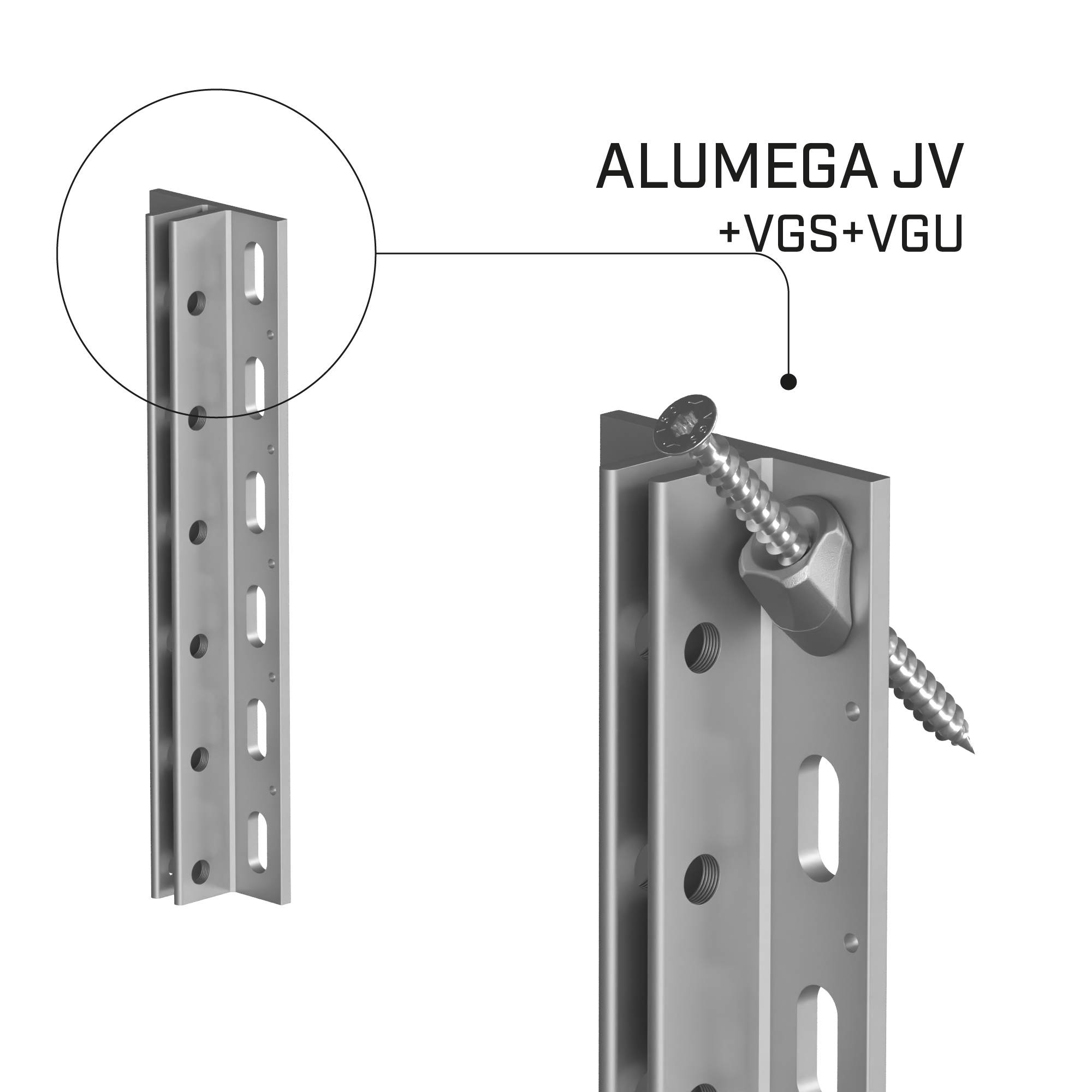

JV - CONNECTEUR POUR POUTRE (JOIST) AVEC VIS INCLINÉES

CODE	B [mm]	P [mm]	H [mm]	B [in]	P [in]	H [in]	pcs.	DOP/DOC
ALUMEGA840JV	95	49	840	3 3/4''	1 15/16''	33 1/16''	1

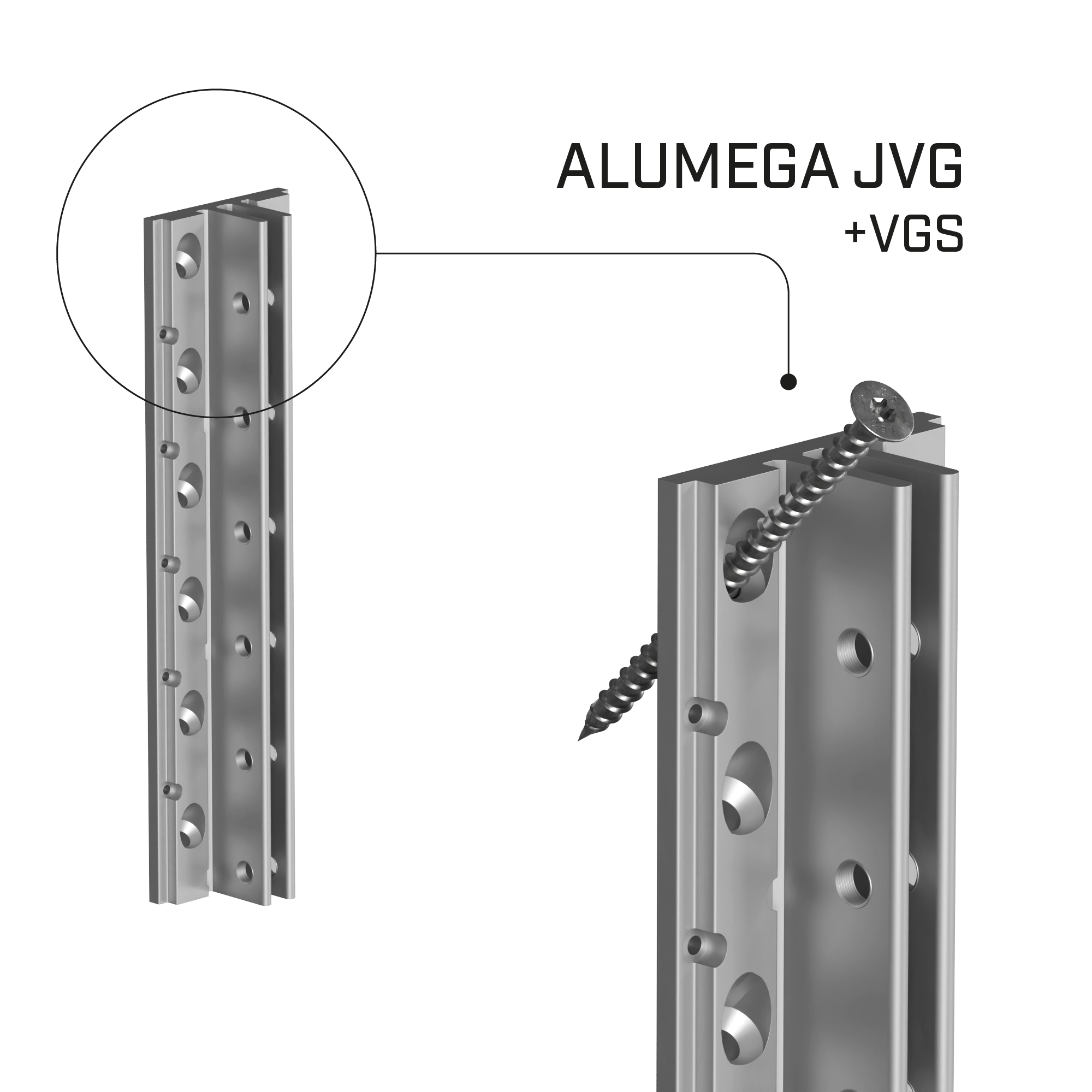

JVG - CONNECTEUR POUR POUTRE (JOIST) AVEC VIS INCLINÉES

CODE	B [mm]	P [mm]	H [mm]	B [in]	P [in]	H [in]	pcs.
ALUMEGA240JVG	95	49	240	3 3/4''	1 15/16''	9 1/2''	1
ALUMEGA360JVG	95	49	360	3 3/4''	1 15/16''	14 1/4''	1
ALUMEGA480JVG	95	49	480	3 3/4''	1 15/16''	19''	1
ALUMEGA600JVG	95	49	600	3 3/4''	1 15/16''	23 5/8''	1
ALUMEGA720JVG	95	49	720	3 3/4''	1 15/16''	28 3/8''	1
ALUMEGA840JVG	95	49	840	3 3/4''	1 15/16''	33 1/16''	1

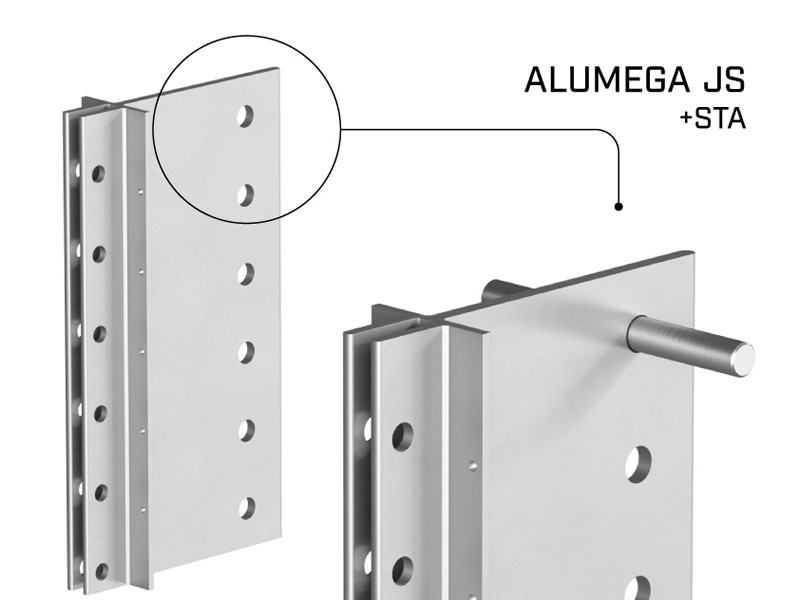

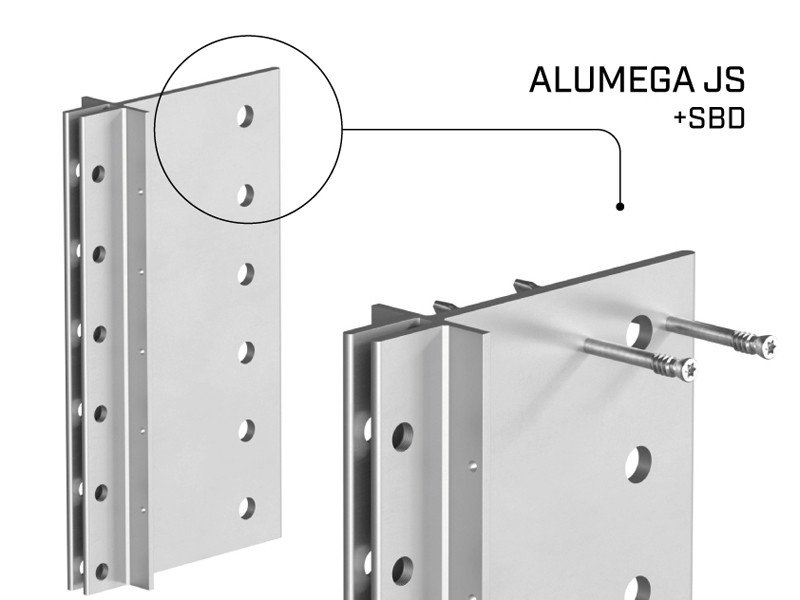

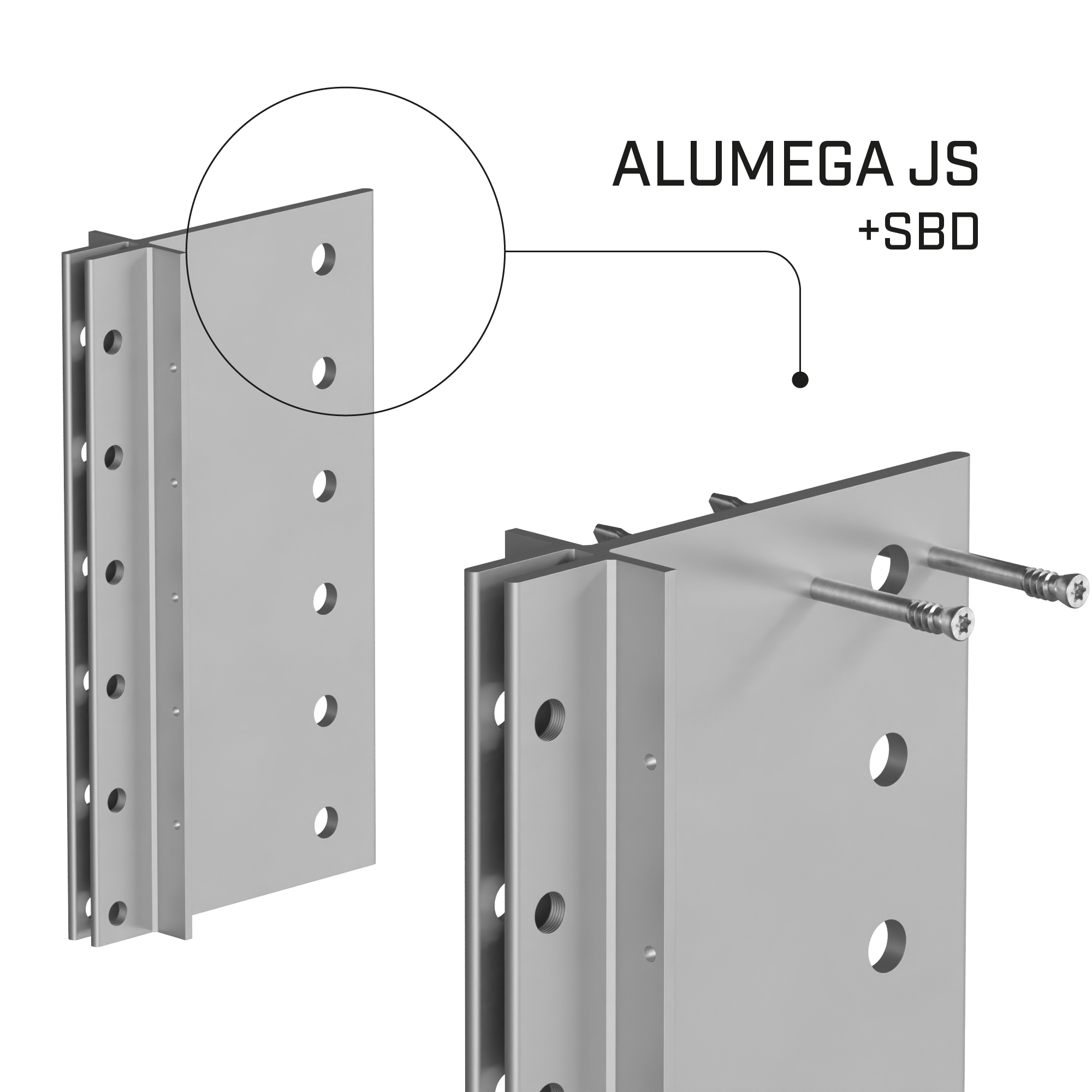

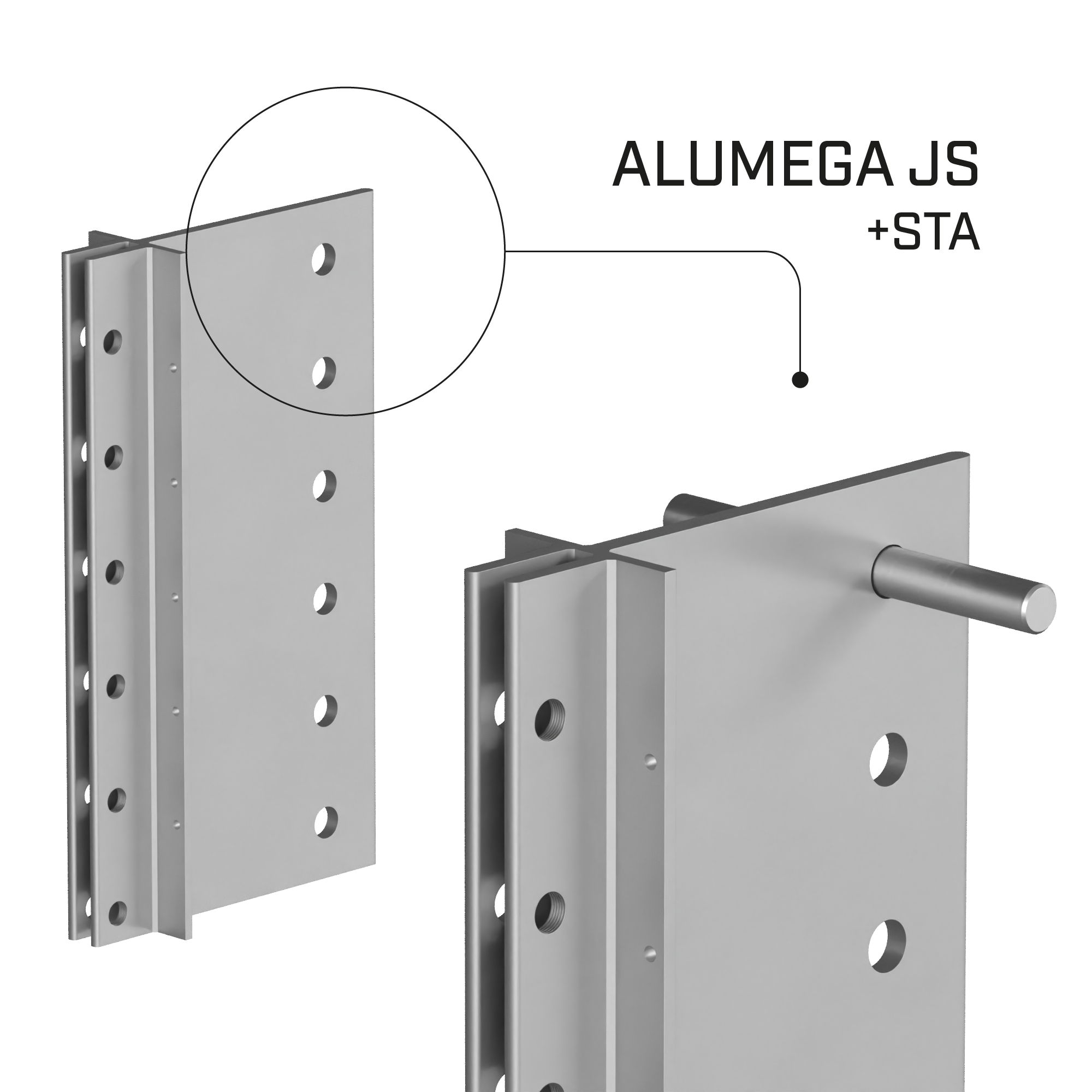

JS - CONNECTEUR POUR POUTRE (JOIST) AVEC BROCHES STA/SBD

CODE	B [mm]	P [mm]	H [mm]	B [in]	P [in]	H [in]	pcs.
ALUMEGA240JS	68	49	240	2 11/16''	1 15/16''	9 1/2''	1
ALUMEGA360JS	68	49	360	2 11/16''	1 15/16''	14 1/4''	1
ALUMEGA480JS	68	49	480	2 11/16''	1 15/16''	19''	1
ALUMEGA600JS	68	49	600	2 11/16''	1 15/16''	23 5/8''	1
ALUMEGA720JS	68	49	720	2 11/16''	1 15/16''	28 3/8''	1
ALUMEGA840JS	68	49	840	2 11/16''	1 15/16''	33 1/16''	1

MEGABOLT - BOULON À TÊTE CYLINDRIQUE À SIX PANS CREUX

CODE	d₁ [mm]	L [mm]	d₁ [in]	L [in]	pcs.
MEGABOLT12030	12	30	0.48	1 3/16''	100
MEGABOLT12150	12	150	0.48	6''	50
MEGABOLT12270	12	270	0.48	10 5/8''	25

CLÉ HEXAGONALE 10 mm

CODE	d₁ [mm]	L [mm]	d₁ [in]	L [in]	pcs.
HEX10L234	10	234	0.4	9 3/16''	1

JIG ALUMEGA

CODE	info	description	pcs.
JIGALUMEGA10	-	82 (1J) - 97 (1H)	1
JIGALUMEGA22	-	94 (2J) - 109 (2H)	1

JIG VGS

CODE	description	L [mm]	L [in]	pcs.
JIGVGS9	pre-drilling template Ø5	80	3 1/8''	1
JIGVGSH9	pre-drilling template Ø6	80	3 1/8''	1
